T550+IR4+konwerter
I.C.T
smt pcb metal coating machines
| Ilość： | |
|---|---|
| Podwójna cyfrowa maszyna do powlekania płytek PCB ICT
Podwójna cyfrowa maszyna do powlekania płytek PCB ICT zapewnia prostą i skuteczną ochronę PCBA z podwójnym sterowaniem cyfrowym. Oferuje łatwe programowanie i szybką zmianę linii w celu uzyskania najlepszych wyników. Ta maszyna do powlekania dozująca smt do płytek PCB obsługuje płyty o wymiarach od 50 x 50 do 450 x 460 mm, z ruchami X = 450 mm, Y = 450 mm, Z = 100 mm. Operatorzy projektują dowolną trajektorię; interfejs wyraźnie pokazuje ścieżki. Tworzenie kopii lustrzanych, układanie lub kopiowanie wielu płytek wymaga jednej edycji. Automatyczne śledzenie wyświetla wyniki, czasy i metryki. Stosowana w napędach, sterowaniu przemysłowym, diodach LED, motoryzacji, komunikacji, urządzeniach konsumenckich, wojsku i medycynie, podwójna cyfrowa maszyna do powlekania PCB spełnia potrzeby przy wysokiej wydajności. Zmniejsza ilość odpadów, zwiększa bezpieczeństwo poprzez kurtyny powietrzne, integruje się z liniami SMT.
| Funkcja
System transmisji
System transmisji w podwójnej cyfrowej maszynie do powlekania PCB wykorzystuje platformę o wysokiej wytrzymałości dla zapewnienia stabilności. Importowane serwomotory/sterowniki zapewniają moc. Szyna serwo-przesuwu zapewnia powtarzalność/dokładność X/Y/Z. Osłona przeciwpyłowa chroni śruby/szyny, ułatwiając konserwację. Łańcuchy zbiorników starannie prowadzą rurociągi. Skraca to przestoje, obsługuje pracę 24 godziny na dobę, 7 dni w tygodniu, obniża koszty. W maszynie do powlekania smt na diody PCB umożliwia uzyskanie jednolitych warstw, podnosząc wydajność o 15%. Niezawodny w wymagających konfiguracjach.
System transportu
System transportu podwójnej cyfrowej maszyny do powlekania płytek PCB ma unikalny łańcuch zapobiegający sklejaniu się. Silnik precyzyjnie kontroluje prędkość/zatrzymanie. Zacisk cylindryczny zabezpiecza deski. Szerokość szyny półautomatycznej ułatwia wjazd/wyjazd. Wzmocnione łańcuchy/profile wytrzymują duże obciążenia bez deformacji. Zwiększa wydajność o 25%, eliminuje defekty. Łączy się z urządzeniami ładującymi/rozładowującymi w maszynie do powlekania dla smt dla diod LED na płytce drukowanej. Zmiany bez użycia narzędzi i brak zacięć w przypadku mieszania o dużej zawartości. Czujniki bezpieczeństwa zapewniają zero wypadków.
System powłokowy
System sterowania podwójnej cyfrowej maszyny do powlekania PCB ma logiczny układ/etykiety ułatwiające kontrolę. Precyzyjne serwa zapewniają stabilną pracę. Chłodzenie konwekcyjne zapobiega problemom związanym z przegrzaniem. Tryb płytki drukowanej zwiększa niezawodność. Monitorowanie w czasie rzeczywistym integruje MES. Zmniejsza błędy poniżej 0,5% w dozowaniu maszyny do powlekania smt dla diod led PCB. Zdalne rozwiązywanie problemów skraca czas. Koordynuje lampy/zawory dla IP67. Oszczędza 20% energii.
System sterowania
System operatora w programach podwójnej cyfrowej maszyny do powlekania PCB w <10 min, zmiany <2 min w Windows 10. Oprogramowanie uczy/nawiguje początkujących. Uproszczony widok ścieżki w czasie rzeczywistym. Opcjonalna matryca CCD zapewniająca dokładność. Regulowana platforma zmniejsza zmęczenie o 30%. Skraca szkolenie do jednej zmiany w obsłudze maszyny do powlekania smt dla PCB led. Wielojęzyczne samouczki do użytku globalnego. Ekran dotykowy minimalizuje błędy.
System operatora
Ogólne cechy podwójnej cyfrowej maszyny do powlekania PCB: precyzyjny regulator/cyfrowy miernik do natrysku. Humanizowany panel przyspiesza pracę. Hartowane szyny/paski ze stali nierdzewnej wytrzymują ponad 50 000 godzin. Regulacja napędów pasowych. Suwnica stalowa wytrzymuje wibracje. Kurtyny powietrzne poprawiają jakość powietrza o 40%. Nieograniczone trajektorie/podglądy wizualne. Narzędzia wielofunkcyjne pozwalają zaoszczędzić 70% konfiguracji. Automatyczne rejestrowanie OEE. Wszechstronne rozwiązanie zapewniające precyzję w dozowaniu maszyn do powlekania smt na diody PCB.
Zaawansowany system powlekania z podwójnym zaworem
System zaworów w podwójnej cyfrowej maszynie do powlekania PCB wykorzystuje podwójne zawory w złożonych scenariuszach. Zamiana modułowa <2 min. H-808 atomizuje drobne kropki (<50 mikronów) do części LED/małego rozprysku. Wentylatory H-818 200mm przy 500mm/s dla motoryzacji. H-828 przepływa z szybkością 10 ml/min, co zapewnia moc. Pochylenie w osi U o 360°/45° zapewnia dostęp do cieni. Lampa UV sprawdza; CCD ±0,05 mm. Odpady w dół 20-30%, niska zawartość LZO. IP67 w maszynie do powlekania dozującej smt do diod led PCB.
| Specyfikacja
| Selektywne komputery konformalne | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Liczba zaworów | 2 (głowica zaworu atomizującego 1, zawór precyzyjny 1 głowa) | 2 (głowica zaworu atomizującego 1, zawór precyzyjny 1 głowa) | 2 (głowica zaworu atomizującego 2) | 4 (zawór atomizujący 2 głowice, zawór precyzyjny 2 głowice) |
| Metoda kontroli | PC + karta kontroli ruchu | |||
| Liczba wrzecion | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Rozmiar PCB | 50*50 ~ 450*460 mm | |||
| Napęd wrzecionowy | Zaimportowany silnik serwo + moduł śruby kulowej | |||
| Automatyczne czyszczenie zaworów | z zbiornikiem ciśnieniowym 5L | |||
| Zasilacz | AC 220 V ± 10%, 50/60 Hz, 2,2 kW | |||
| Wymiar | L910*W1600*H1700 mm | |||
| Waga netto | 1000 kg | |||

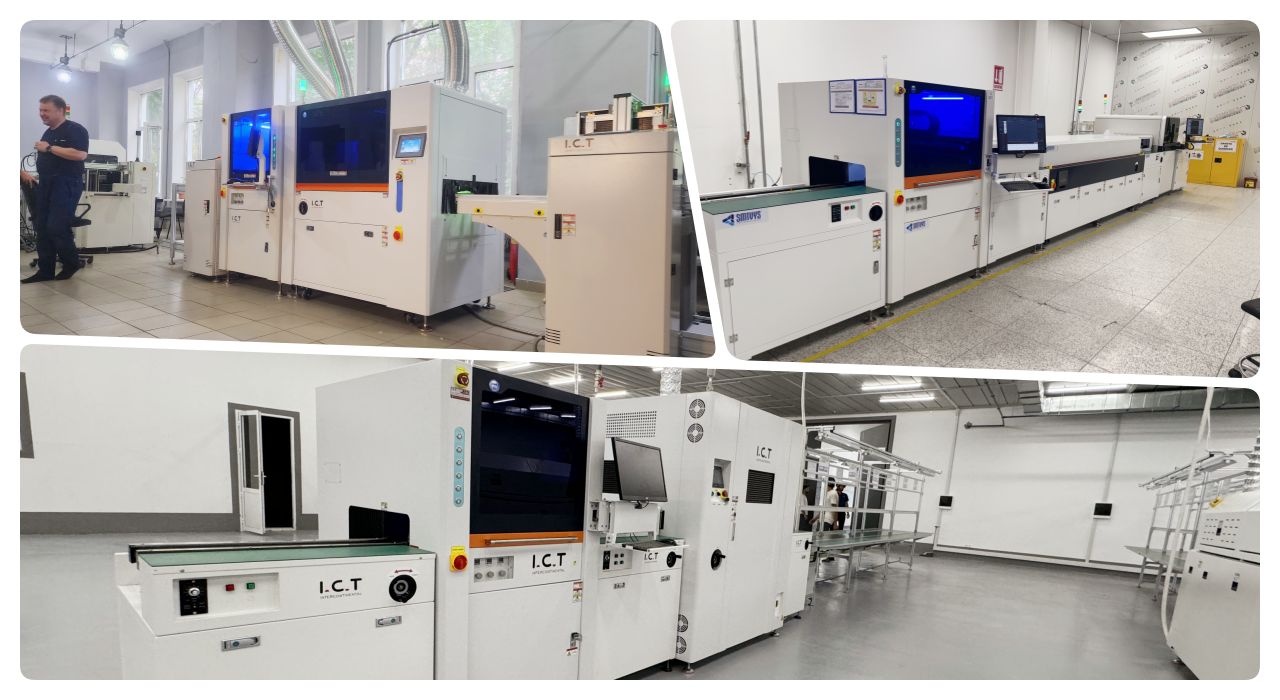

| do powlekania Lista wyposażenia linii
Nasza linia powłok PCBA oferuje zaawansowane narzędzia do wydajnej i precyzyjnej ochrony płytek drukowanych. W pełni zautomatyzowana linia do powlekania obejmuje maszynę do powlekania selektywnego zapewniającą dokładne nakładanie, piec do utwardzania zapewniający trwałe wykończenia, AOI do kontroli jakości, podnośnik i flipper zapewniający płynną obsługę oraz system przenośników zapewniający płynną produkcję.
Ta wysokiej jakości linia do powlekania PCBA zapewnia stabilną pracę, niezawodną powłokę pyłoszczelną, wodoodporną i przeciwwybuchową, spełniając różnorodne potrzeby przemysłu. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa wydajność zadań związanych z powłokami ochronnymi.
| Nazwa produktu | Cel w linii do powlekania PCBA |
|---|---|
Nakłada precyzyjne powłoki ochronne na płytki drukowane, zapewniając ochronę przed kurzem, wodoodpornością i eksplozją. | |
Utwardza powłoki światłem IR lub UV, zapewniając trwałą i silną ochronę. | |
Płynnie transportuje płytki drukowane przez linię powlekania, zapewniając wydajne przetwarzanie. | |
Dostarcza i przechowuje PCB dla linii produkcyjnej, zapewniając płynne wejście i wyjście. | |
| Powłoka konforemna AOI | Sprawdza jakość powłoki i wykrywa defekty, aby zapewnić wysokie standardy. |
| Film o sukcesie klienta
Na filmie nasz inżynier odwiedza europejskiego producenta desek rozdzielczych. Otrzymali pełną linię z podwójną cyfrową maszyną do powlekania płytek PCB, ładowarką, piecem UV, urządzeniem rozładowującym, lutowaniem na fali i AOI. Instaluje, debuguje pod kątem wydajności. Eksploatacja/konserwacja pociągów. Próby rozwiązują problemy, dostosuj wydajność na 25%. Start bez usterek. Pokazuje precyzyjne dozowanie, kontrolę UV, integrację z maszyną do powlekania dla smt dla PCB led dla motoryzacji.
| Usługi i szkolenia
ICT instaluje/zleca/konserwuje podwójną cyfrową maszynę do powlekania PCB. Praktyczne programy szkoleniowe Optymalizacja/utrzymanie UV – na miejscu/wirtualnie. Zdalnie 24 godziny na dobę, 7 dni w tygodniu za pośrednictwem AR. Części globalne <48h. Audyty optymalizują dozowanie maszyn do powlekania smt na diody PCB. Kursy odświeżające potwierdzają. Ulepsza nowe materiały. Zero ryzyka, <1% przestojów, gwarancja zwrotu z inwestycji. Partnerstwo obejmujące 72 kraje.
| Co mówią klienci
Klienci chwalą inżynierską konfigurację UV/szybkie naprawy w Europie. Podwójna cyfrowa maszyna do powlekania PCB, jednolita na deskach rozdzielczych, wydajność 99,9%. Opakowanie przetrwa wysyłkę. Reakcje <12 godzin zapobiegają przestojom. Cięcia modułowe zmieniają się o 80%, przepustowość wzrasta. „Najlepsza maszyna do powlekania smt do płytek PCB – niezawodna” – mówi lider. Wydłuża żywotność wibracjami.
| Certyfikaty i standardy
Podwójna cyfrowa maszyna do powlekania PCB spełnia wymagania CE, RoHS, ISO9001. Patenty na zawory/edycję. Wygrzewanie 72h, testy, walidacja. IPC-A-610, identyfikowalność. Audyty <0,1% usterek. Zapewnia bezpieczne i zrównoważone dozowanie przez maszynę do powlekania smt do PCB LED w przemyśle samochodowym/medycznym. Zmniejsza ryzyko.
| O firmie i fabryce ICT
Badania i rozwój/produkcja ICT 12 000 m² od 2012 r. 89 pracowników/20 inżynierów, 30 mln USD, 8 oddziałów. Ponad 1600 klientów/72 kraje, 0-1 rozwiązań SMT. Procesy ISO, 100% kontrola, pomieszczenie czyste. Globalizacja/lokalizacja wsparcia. Wartość krzyżowa, czas sprawności 98% w dozowaniu maszyn do powlekania dla smt dla diod led PCB.
