Kontrola pasty lutowniczej (SPI) jest kluczową częścią nowoczesnego montażu w technologii montażu powierzchniowego (SMT). Są jednak przypadki, w których SPI może nie być konieczne. Niezależnie od tego, czy wynika to z małej wielkości produkcji, prostych projektów czy specyficznych procesów produkcyjnych, w niektórych scenariuszach można pominąć ten etap automatycznej kontroli. W tym artykule omówiono sytuacje, w których interfejs SPI może nie być wymagany, oraz kompromisy, jakie wiążą się z jego pominięciem.

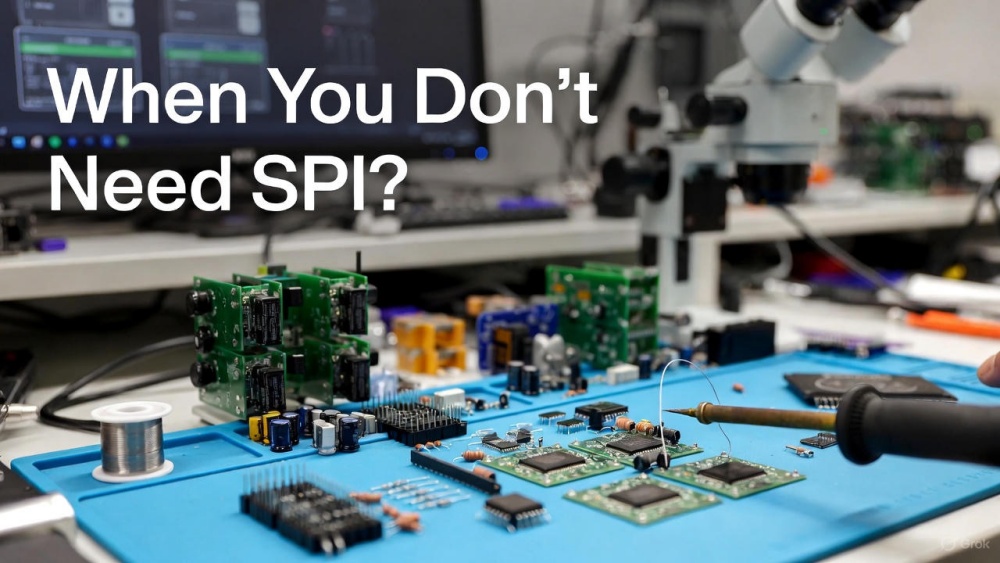

W prototypowaniu niskoseryjnym, często stosowanym w produkcji jednorazowej lub w małych partiach, pasta lutownicza jest nakładana ręcznie za pomocą strzykawek lub małych szablonów. Po nałożeniu pasty stosuje się lutowanie ręczne lub rozpływ fazy gazowej w celu uzyskania produktu końcowego. Operatorzy mogą monitorować i dostosowywać aplikację pasty w czasie rzeczywistym, natychmiast korygując wszelkie niespójności. Ten bezpośredni nadzór eliminuje potrzebę stosowania zautomatyzowanego interfejsu SPI, który jest zwykle używany do zarządzania zmiennością w przypadku szybkiego i wysokonakładowego druku. W przypadku prototypowania, gdzie objętość pasty jest mniejsza, a różnice mniej krytyczne, zwykle wystarcza interwencja ręczna.
W przypadku hobbystów, twórców lub małych zespołów inżynieryjnych produkujących mniej niż 10 płytek zautomatyzowane SPI często nie jest opłacalne lub konieczne. Przebiegi te zazwyczaj polegają na ręcznym umieszczaniu komponentów na tablicach z ręcznie wydrukowaną lub dozowaną pastą. Kontrole wzrokowe w powiększeniu w połączeniu z testami funkcjonalnymi zwykle wystarczają, aby upewnić się, że montaż jest prawidłowy. W takich przypadkach czas i koszty wymagane do skonfigurowania i utrzymania systemów SPI mogą znacznie przewyższyć korzyści, szczególnie w przypadku pracy z prostymi projektami.
Konfigurowanie i programowanie systemu SPI wymaga znacznego czasu i inwestycji. Jest to często uzasadnione w przypadku serii wielkoseryjnych, gdzie korzyści z automatycznej kontroli zwracają się z czasem. Jednakże w przypadku serii mniejszych niż 50 płytek koszty stałe systemów SPI przewyższają potencjalne oszczędności wynikające z mniejszej liczby usterek. Bez SPI operatorzy mogą przyspieszyć cykle prototypowania i obniżyć koszty, co jest szczególnie istotne w przypadku szybkiego powtarzania projektów w fazach badań i rozwoju.

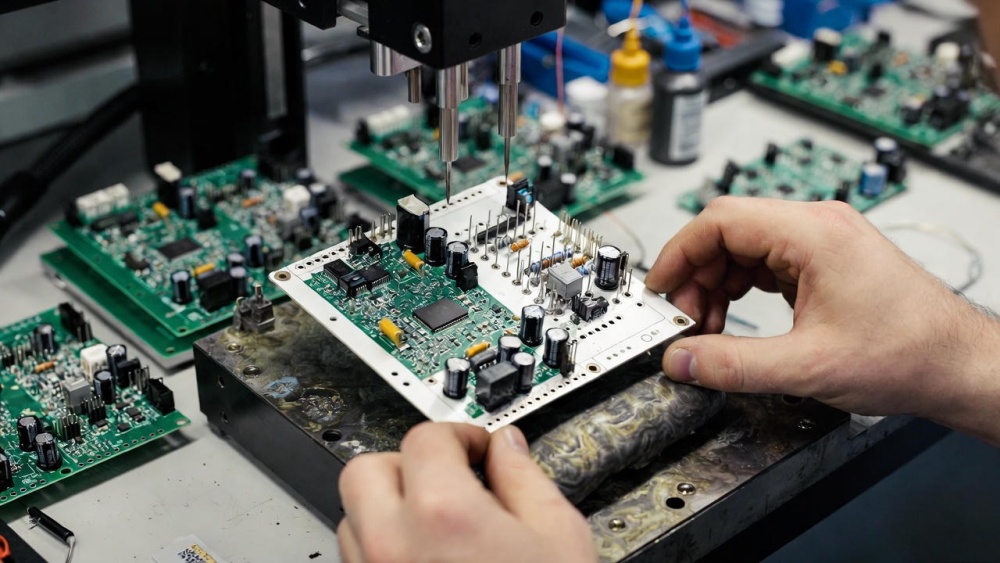

Płytki, które opierają się wyłącznie na elementach przewlekanych, w ogóle nie wymagają pasty lutowniczej. Zamiast tego elementy są wkładane do platerowanych otworów, a lutowanie jest nakładane za pomocą lutowania na fali lub lutowania ręcznego. Ponieważ nie ma procesu drukowania pasty, nie ma potrzeby, aby SPI sprawdzał objętość pasty lub jej wyrównanie. Płytki tego typu są często spotykane w starszych konstrukcjach lub w zastosowaniach wymagających dużej mocy, gdzie niezawodność połączeń lutowanych nie jest tak zależna od precyzji pasty.
W przypadku płytek hybrydowych, które łączą technologię montażu przelotowego i powierzchniowego (SMT), gdzie wykorzystuje się tylko kilka komponentów SMT, wystarczające może okazać się ręczne dozowanie pasty lub metody pin-in-paste. Konstrukcje te mają niską gęstość komponentów, co minimalizuje ryzyko mostkowania lub niewystarczającej ilości pasty. Operatorzy mogą wizualnie sprawdzić pastę na kilku podkładkach SMT przed umieszczeniem komponentów, dzięki czemu SPI staje się niepotrzebne.
Starsze konstrukcje, które wykorzystują większe pakiety (takie jak SOIC, 1206 i większe komponenty) z większymi odstępami między padami, często wybaczają więcej, jeśli chodzi o objętość pasty i wyrównanie. W tych solidnych układach rzadko występują defekty związane z drukowaniem, nawet jeśli są składane ręcznie. W takich przypadkach ryzyko błędów związanych z drukowaniem pasty jest minimalne, dlatego SPI nie jest niezbędne, nawet przy produkcji niskonakładowej.
Lutowanie na fali jest powszechnie stosowane w płytkach dwustronnych, w których elementy SMT od spodu są lutowane po umieszczeniu elementów od góry. W tym procesie kropki kleju utrzymują komponenty na miejscu, a fala nakłada stopiony lut na złącza. Ponieważ na spodniej stronie nie stosuje się pasty lutowniczej, nie ma potrzeby sprawdzania pasty przez SPI, ponieważ nie następuje drukowanie pasty.
Lutowanie selektywne stosuje się w przypadku elementów wymagających precyzyjnego lutowania, często w płytkach o mieszanej technologii, zarówno z elementami przewlekanymi, jak i SMT. W tych zastosowaniach lut jest nakładany tylko na określone połączenia za pomocą minifal lub fontann, co całkowicie eliminuje potrzebę drukowania pastą. W rezultacie SPI nie jest potrzebny w tych aplikacjach.
W zastosowaniach wymagających dużej wytrzymałości mechanicznej i niezawodności, np. w przemyśle motoryzacyjnym lub lotniczym, powszechnie stosuje się kleje przewodzące lub połączenia wciskane. Metody te nie wymagają pasty lutowniczej i dlatego eliminują potrzebę stosowania SPI. W takich przypadkach niezawodność połączeń jest zapewniona innymi sposobami, a ryzyko wad spowodowanych zmianami pasty jest znikome.

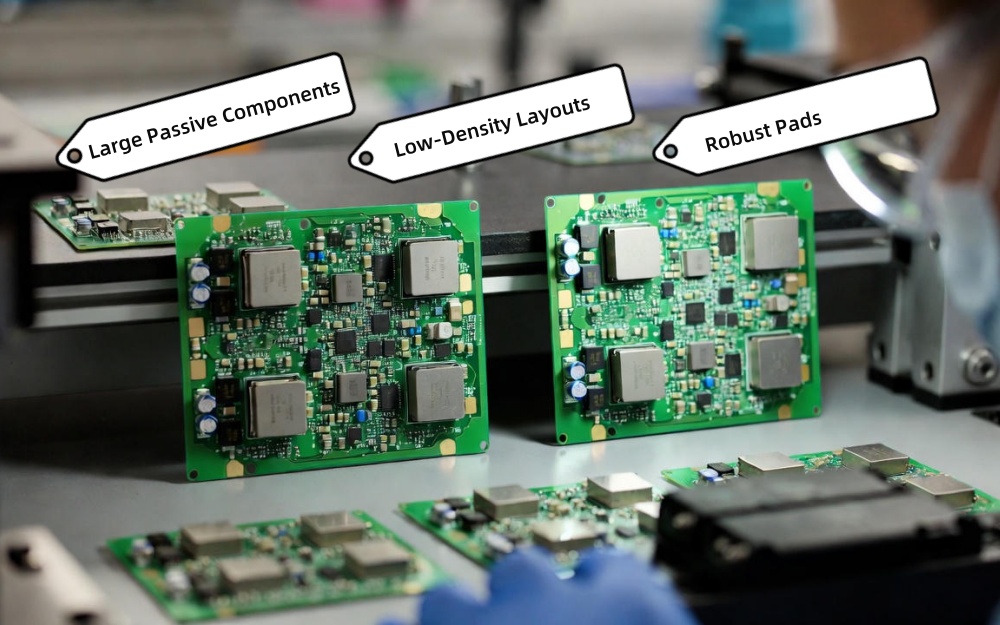

Konstrukcje składające się głównie z dużych elementów pasywnych (1206 lub więcej) umieszczonych na szerokich podkładkach z natury wybaczają różnice w pastach. Drukowanie ręczne lub półautomatyczne zazwyczaj nie powoduje znaczących defektów, a błędy dotyczące objętości pasty lub wyrównania rzadziej prowadzą do problemów funkcjonalnych. To sprawia, że SPI jest niepotrzebne w tych projektach, nawet w przypadku małych serii.
Płyty o niskiej gęstości komponentów i ponadgabarytowych podkładek oferują szerokie okno technologiczne dla pasty drukarskiej. Niewielkie różnice w objętości pasty lub jej wyrównaniu zazwyczaj nie skutkują przerwami lub zwarciami. Układy te wybaczają błędy i pozwalają na niezawodny montaż bez potrzeby stosowania SPI.
W przypadku prostszych płytek z komponentami o małej gęstości i szerokimi podkładkami operatorzy mogą wizualnie sprawdzić pastę lutowniczą po jej nałożeniu. Powiększona kontrola wzrokowa może z łatwością wykryć poważne wady, takie jak brak pasty lub silne mostki. Testy wizualne lub funkcjonalne po rozpływie mogą zapewnić ostateczną pewność, że płyta działa poprawnie, dzięki czemu SPI staje się niepotrzebne.

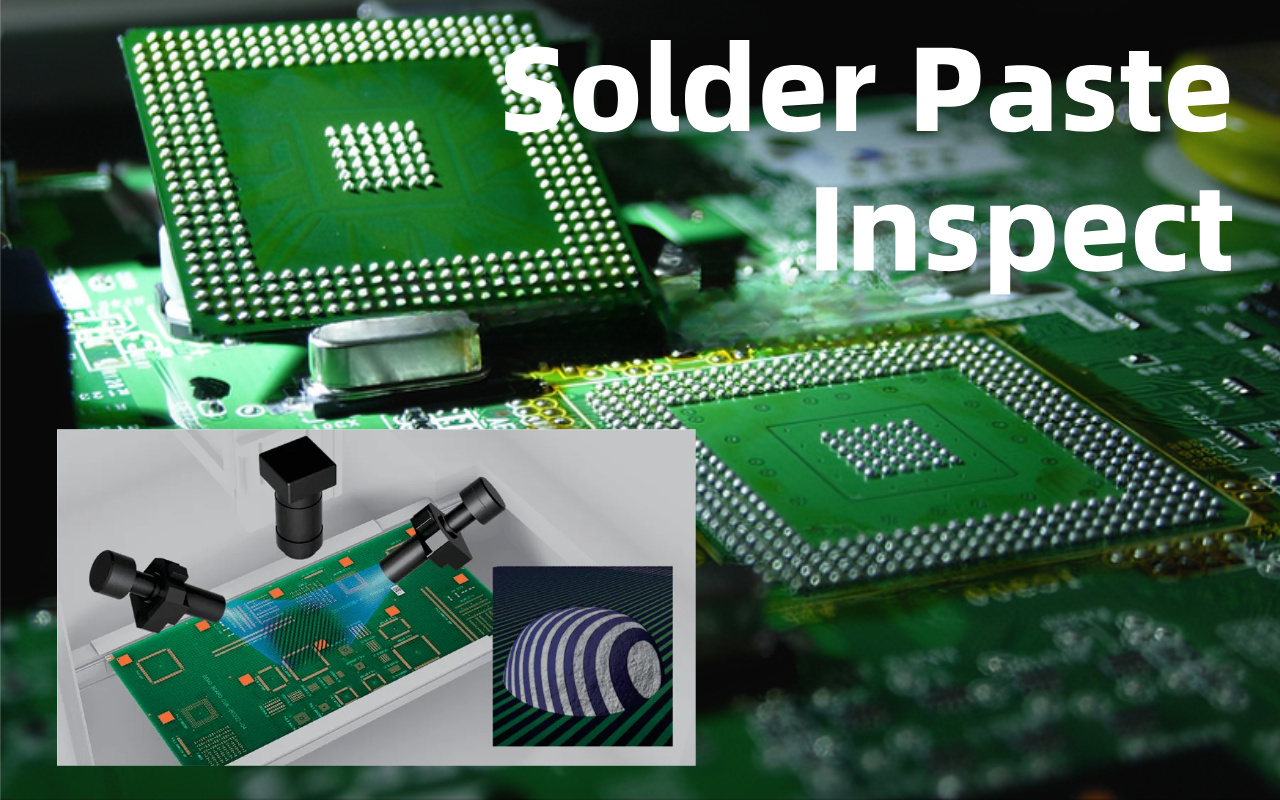

Chociaż pominięcie SPI może być akceptowalne w przypadku niektórych projektów i woluminów, wiąże się to z ryzykiem niewykrytych defektów. Na przykład niewystarczająca objętość pasty może prowadzić do słabych połączeń lutowanych, które mogą przejść wstępne testy funkcjonalne, ale później nie powiedzie się pod wpływem stresu. Ukryte wady, takie jak zagłówek w poduszce lub puste przestrzenie, mogą nie być widoczne gołym okiem i można je wykryć jedynie za pomocą pomiaru 3D, który zapewnia SPI.
Pomijanie SPI może prowadzić do zwiększonego ryzyka ukrytych uszkodzeń połączeń lutowanych, szczególnie w zastosowaniach o wysokiej niezawodności, takich jak urządzenia medyczne, produkty lotnicze i motoryzacyjne. Nawet niewielkie ryzyko może zagrozić długoterminowemu działaniu krytycznych produktów. W przypadku tych sektorów zaleca się stosowanie SPI, aby zapewnić, że połączenia lutowane spełniają wymagane standardy jakości.
Ponieważ projekty uwzględniają mniejsze podziałki komponentów i większą gęstość, ryzyko wystąpienia defektów związanych z pastą znacznie wzrasta. Dane branżowe pokazują, że 60–80% defektów SMT jest związanych z problemami z drukowaniem pasty. W złożonych projektach pominięcie SPI często prowadzi do większej liczby defektów i częstszych poprawek. W rezultacie SPI jest niezbędne do zapewnienia jakości i minimalizacji kosztownych błędów, nawet w przypadku mniejszych serii. Aby uzyskać obszerny przewodnik na temat maszyn SPI i ich roli w liniach SMT, zapoznaj się z naszym Kompletnym przewodnikiem po maszynach SPI w linii SMT.
Ogólnie rzecz biorąc, SPI jest niezbędne do zapewnienia wysokiej jakości połączeń lutowanych w nowoczesnej produkcji SMT. Istnieje jednak kilka scenariuszy, w których można go bezpiecznie pominąć, np. prototypowanie w bardzo małych seriach, płytki z dominującym otworem przelotowym, procesy bez rozpływu lub niezwykle proste projekty o dużym skoku. Pominięcie SPI może w takich przypadkach obniżyć koszty i przyspieszyć produkcję, ale niesie ze sobą również ryzyko, w tym możliwość wystąpienia ukrytych defektów i długoterminowe problemy z niezawodnością. W większości nowoczesnych środowisk produkcyjnych SMT, zwłaszcza tych obejmujących złożone projekty, SPI jest cennym narzędziem, które pomaga poprawić wydajność i ograniczyć liczbę poprawek.
Tak, ale rzadko. SPI jest niezbędny do wykrywania problemów z objętością, wysokością i wyrównaniem pasty, które odpowiadają za 60–80% defektów SMT. Jednakże płytki z otworami przelotowymi, ręcznie lutowane prototypy i proste konstrukcje o dużym skoku często można wyprodukować bez SPI.
Chociaż wielkość produkcji jest czynnikiem, złożoność płyty jest ważniejsza. W prototypowaniu na małą skalę często pomija się SPI, ale produkcja średnionakładowa (50-500 płytek) i duża (>500 płytek) na ogół korzysta z SPI, szczególnie w przypadku komponentów o drobnej podziałce.
Większa złożoność zwiększa prawdopodobieństwo wystąpienia defektów związanych z objętością pasty i wyrównaniem. Płyty o drobnej podziałce i dużej gęstości wymagają precyzyjnego nałożenia pasty, dlatego SPI jest niezbędne. Proste konstrukcje o dużym skoku mają szerszą tolerancję i często mogą obejść się bez SPI.
Kontrola ręczna może wykryć poważne wady, takie jak brak pasty lub poważne mostki, ale nie może dokładnie zmierzyć małych zmian w objętości pasty, które mogą prowadzić do ukrytych usterek. W przypadku małych serii kontrola ręczna połączona z testowaniem funkcjonalnym może często wystarczyć w zastosowaniach niekrytycznych.
Tak, rozwiązania alternatywne obejmują dozowanie strzykawek z kontrolą wzrokową, przepływ typu „szpilka w paście”, kleje przewodzące i wysokość pierwszego elementu.
