Wiele linii SMT zaczyna mieć problemy nie z powodu złej jakości sprzętu, ale dlatego, że decyzja dotycząca układu była od pierwszego dnia zasadniczo błędna. Problemy często pojawiają się stopniowo: dodanie pojedynczego AOI lub prześwietlenia powoduje wielodniowe przestoje, bufory stają się zbyt małe lub źle umiejscowione, a ogólna przepustowość z biegiem czasu spada – mimo że każda maszyna w dalszym ciągu działa zgodnie ze specyfikacją. Problemy te rzadko są przypadkowe. Są to strukturalne konsekwencje pierwotnej konfiguracji linii.
Wybór pomiędzy liniowym a modułowym układem linii SMT nie jest zatem kwestią efektywności wykorzystania przestrzeni. Jest to długoterminowa strategia produkcyjna, która bezpośrednio wpływa na stabilność przepływu materiałów, elastyczność zmian, odporność systemu i prawdziwy koszt przyszłej rozbudowy.
Tym, co sprawia, że decyzje dotyczące układu są szczególnie niebezpieczne, jest to, że ich ograniczenia często są na początku niewidoczne. Podczas początkowego rozruchu zarówno linie liniowe, jak i modułowe mogą wydawać się działać płynnie. Prawdziwe różnice wychodzą na jaw dopiero później — gdy wielkość produkcji wzrasta, zmienia się asortyment produktów lub konieczne stają się dodatkowe etapy kontroli. Zanim te ograniczenia staną się oczywiste, ich skorygowanie zwykle wymaga znacznych przeróbek, przestojów lub reinwestycji kapitału.
Aby zrozumieć, dlaczego tak wiele linii SMT ulega ograniczeniom na początku ich cyklu życia, należy najpierw zbadać, w jaki sposób wybór układu może zablokować ograniczenia strukturalne na linii produkcyjnej już od pierwszego dnia.
Wiele fabryk zbyt późno zdaje sobie sprawę, że ich linia SMT była ograniczona od samego początku. Nawet w przypadku wyposażenia w szybkie i niezawodne platformy rozmieszczenia, takie jak JUKI lub Hanwha , ogólna wydajność linii może nadal spadać z miesiąca na miesiąc. Wydajność powoli spada, drobne korekty stają się poważnymi zakłóceniami, a każda poprawa wydaje się trudniejsza, niż oczekiwano.
Problemy te rzadko są spowodowane możliwościami maszyny. Są one wynikiem decyzji dotyczących układu podjętych na początku projektu — decyzji, które po cichu blokują ograniczenia konstrukcyjne linii, a ich korygowanie z biegiem czasu staje się coraz droższe.
Na wczesnym etapie wszystko wydaje się przebiegać sprawnie. Czasy cykli są dotrzymywane, bufory pozostają w większości puste, a linia wygląda na zrównoważoną. Z biegiem czasu rzeczywistość się jednak zmienia. Zwiększa się różnorodność produktów, zmieniają się wolumeny, a zmiany stają się częstsze.
Czas oczekiwania zaczyna się kumulować pomiędzy procesami. Niektóre maszyny zaczynają się blokować, inne pozostają bezczynne. Oryginalna równowaga linii stopniowo się załamuje, nie dlatego, że poszczególne maszyny tracą wydajność, ale dlatego, że układ nie jest w stanie wchłonąć zmian. W rezultacie ogólna wydajność spada, mimo że każda maszyna nadal działa zgodnie ze specyfikacją.
Wraz ze wzrostem wymagań jakościowych dodatkowa kontrola, taka jak nieunikniona staje się W wielu układach inline dodanie jednego etapu kontroli wymaga przecięcia przenośników, przesunięcia wielu maszyn i przywrócenia równowagi całego przepływu. maszyna inspekcyjna AOI .
To, co wydaje się drobną modernizacją, może przerodzić się w dni – a nawet tygodnie – przestojów w produkcji. Natomiast układy modułowe mają na celu izolowanie odcinków linii. Jednostki inspekcyjne można często wstawiać lub przenosić przy minimalnym wpływie, co ogranicza zakłócenia do godzin, a nie dni.
Różnica ta staje się krytyczna, gdy linia weszła już w stabilną produkcję. Kiedy w zespołach stosowane są pakiety o większej gęstości lub komponenty z ukrytymi złączami, prześwietlenie często staje się praktycznym wymogiem, a nie czymś, co warto mieć. Jeśli chcesz zrozumieć, kiedy i dlaczego zazwyczaj wprowadza się kontrolę rentgenowską w PCBA – i co to oznacza dla integracji linii – może to pomóc w wczesnym zaplanowaniu przestrzeni i punktów połączeń modułowych.
Bufory mają za zadanie pochłaniać krótkie przystanki i zapobiegać rozprzestrzenianiu się zakłóceń na całej linii. W praktyce wiele linii SMT cierpi z powodu zbyt małych buforów lub umieszczenia ich bez jasnej strategii.
Kiedy pojedyncza maszyna się zatrzymuje, materiał szybko cofa się, blokując procesy na wcześniejszym etapie i głodząc kolejne stacje. Małe, częste przerwy kumulują się, powodując znaczną utratę mocy. Efektywne planowanie układu określa długość i rozmieszczenie buforów na wczesnym etapie w oparciu o zachowanie procesu, a nie dostępną powierzchnię, aby zapobiec powtarzającym się mikroprzestojom.

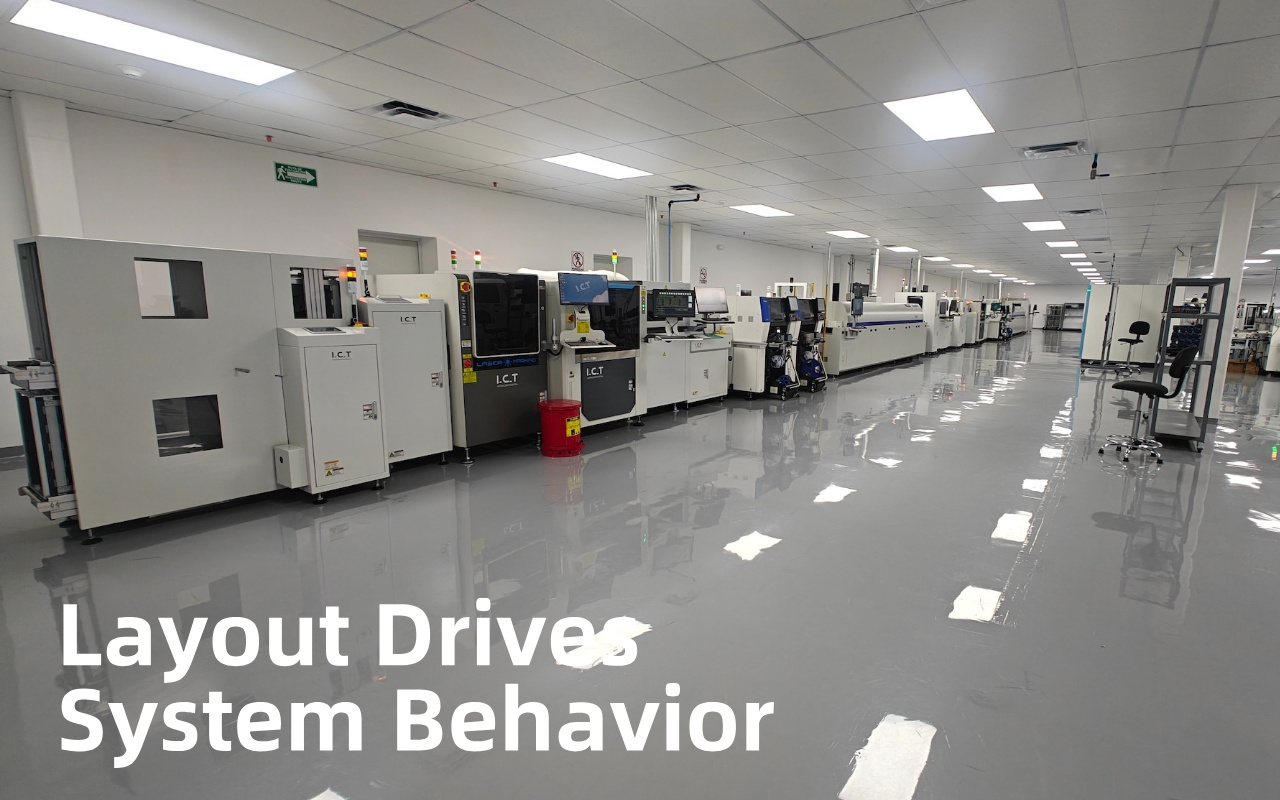

Układ linii SMT jest często traktowany jako ćwiczenie planowania przestrzeni – jak zmieścić maszyny w dostępnym obszarze. W rzeczywistości decyzje dotyczące układu definiują zachowanie całego systemu produkcyjnego przez cały okres jego użytkowania. Określają, jak płynnie przepływają materiały, jak szybko można zmieniać produkty i jak kosztowne stają się przyszłe modyfikacje. Zły układ rzadko zawodzi natychmiast; zamiast tego tworzy strukturalne wąskie gardła, które z roku na rok po cichu zmniejszają wydajność.
Decyzje dotyczące układu mają sens tylko wtedy, gdy masz jasność co do pełnego zakresu projektowanego systemu – od drukowania i rozmieszczenia po ponowne rozmieszczenie, kontrolę, obsługę i identyfikowalność. Jeśli chcesz szybko odświeżyć wiedzę na temat tego, co obejmuje linia SMT i jak każdy etap procesu wpływa na stabilność dalszych etapów, może to pomóc w ocenie wyborów wbudowanych i modułowych z pełniejszym widokiem systemu.
Po zainstalowaniu i uruchomieniu linii ograniczenia te są trudne do usunięcia bez większych zakłóceń. Dlatego wybór układu należy oceniać jako długoterminową strategię produkcyjną, a nie krótkoterminowe zadanie instalacyjne.
W dobrze zaprojektowanym układzie płytki PCB przemieszczają się po linii w stałym tempie, przy minimalnym oczekiwaniu. Każdy proces przechodzi płynnie do następnego, a niewielkie różnice są wchłaniane bez zatrzymywania przepływu. Dzięki tej stabilności przepustowość pozostaje przewidywalna w czasie.
W źle zaprojektowanym układzie przepływ materiału staje się nierówny. Przed drukarkami, piecami rozpływowymi lub stanowiskami kontrolnymi zaczynają tworzyć się kolejki. Te okresy oczekiwania są często pomijane, ponieważ maszyny wydają się zajęte, ale bezpośrednio zmniejszają efektywną wydajność. Z biegiem czasu małe opóźnienia prowadzą do znacznych strat, mimo że poszczególne maszyny nadal działają z wydajnością znamionową.
W miarę zwiększania się asortymentu produktów elastyczność układu staje się czynnikiem decydującym. Efektywna zmiana produktu zależy od łatwego dostępu podajnika, przejrzystych ścieżek materiałów i możliwości oddzielenia czynności konfiguracyjnych od bieżących procesów.
Układy inline ściśle łączą wszystkie maszyny w jeden przepływ. Chociaż może to być skuteczne w przypadku stabilnej produkcji, oznacza to również, że wiele zmian wymaga zatrzymania całej linii. Natomiast układy modułowe mają na celu oddzielenie sekcji. Zespoły mogą przygotowywać podajniki, dostosowywać programy lub walidować procesy w jednym module, podczas gdy inne sekcje nadal działają, co znacznie skraca przestoje.
Różnica ta staje się coraz ważniejsza w miarę wzrostu różnorodności produktów i częstotliwości zmian.
Decyzje dotyczące układu określają również, jak kosztowne będą przyszłe zmiany. W konfiguracji inline przeniesienie drukarki, pieca rozpływowego lub systemu inspekcji często wiąże się z demontażem przenośników, przesunięciem wielu maszyn i ponownym zrównoważeniem całej linii. Prawdziwym kosztem nie jest tylko robocizna – to tygodnie utraconej produkcji i opóźnionych dostaw.
Układy modułowe są budowane z myślą o zmianach. Sprzęt można dodawać, zmieniać położenie lub ulepszać, mając ograniczony wpływ na sąsiednie sekcje. W całym okresie istnienia fabryki elastyczność ta przekłada się bezpośrednio na niższe koszty operacyjne i mniej zakłóceń w przypadku ewolucji wymagań biznesowych.

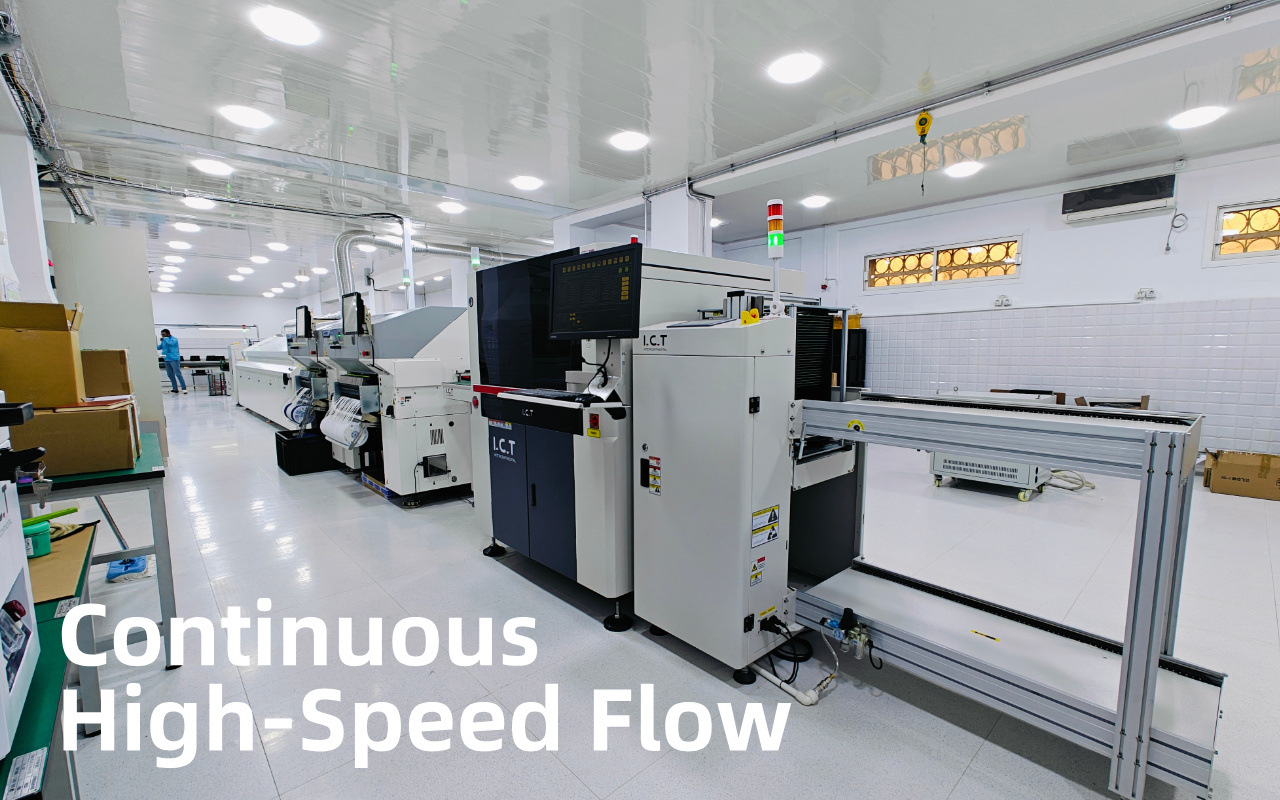

Wbudowany układ SMT łączy wszystkie maszyny w jedną, ciągłą ścieżkę produkcyjną. Jego podstawowa siła leży w szybkości i rytmie. Gdy warunki produkcji są stabilne i przewidywalne, konfiguracje inline mogą zapewnić bardzo wysoką przepustowość przy minimalnej obsłudze materiałów i czystym przebiegu procesu.
Z tego powodu układy wbudowane są nadal szeroko stosowane w środowiskach, w których różnorodność produktów jest ograniczona, a serie produkcyjne są długie. W odpowiednich warunkach są wydajne, łatwe do zrozumienia i zapewniają imponującą wydajność.
W układzie inline płytki PCB przechodzą bezpośrednio z drukowania pasty lutowniczej do umieszczania, ponownego przepływu i kontroli bez celowych przerw w przepływie. Przenośniki są ze sobą ściśle powiązane, a każdy proces jest natychmiast przekazywany do następnego.
Ten nieprzerwany ruch minimalizuje ręczną obsługę i może skrócić czas cyklu, gdy linia jest dobrze wyważona. Dopóki każdy proces przebiega w wąskim zakresie wydajności, linia zachowuje się jak pojedyncza maszyna, posuwając płyty w stałym tempie i z niewielkimi zmianami.
Skuteczność tego modelu zależy całkowicie od równowagi i konsekwencji.
Układy wbudowane w naturalny sposób dopasowują się do mocnych stron szybkich platform rozmieszczania. Maszyny takich producentów jak JUKI i Hanwha są zaprojektowane do pracy ciągłej z dużą wydajnością, dostarczając komponenty z pełną prędkością przy minimalnych przerwach.
Gdy typy produktów pozostają niezmienione w przypadku dłuższych serii, stały przepływ materiału w linii produkcyjnej umożliwia tym platformom działanie w pobliżu ich optymalnej wydajności. Częstotliwość zmian jest niska, konfiguracje podajników pozostają stabilne, a prędkość umieszczania staje się prawdziwą zaletą, a nie teoretyczną specyfikacją.
W tym scenariuszu układy wbudowane mogą zapewnić maksymalną wydajność przy stosunkowo prostej kontroli linii.
To samo ciasne sprzęgło, które umożliwia osiągnięcie dużych prędkości, stwarza również podstawowe ryzyko. Ponieważ wszystkie maszyny są ze sobą bezpośrednio połączone, zatrzymanie w dowolnym punkcie procesu natychmiast rozprzestrzenia się na całą linię.
Błąd podajnika, rutynowa konserwacja lub drobna regulacja w jednej maszynie może spowodować zatrzymanie całej linii. Bufory zapewniają ograniczoną ochronę w tej konfiguracji, ponieważ istnieje niewielka fizyczna lub logiczna separacja pomiędzy procesami. W miarę wzrostu złożoności produkcji nawet małe i częste przerwy mogą znacząco wpłynąć na ogólną wydajność.
Ta wrażliwość strukturalna staje się bardziej wyraźna w fabrykach o dużym asortymencie produktów, częstych zmianach lub ograniczonej tolerancji na przestoje – z warunkami, z którymi wiele zakładów spotyka się dopiero po pewnym czasie pracy linii.
Modułowy układ linii SMT dzieli linię produkcyjną na wiele sekcji funkcjonalnych, połączonych krótkimi przenośnikami lub jednostkami buforowymi. W przeciwieństwie do układów wbudowanych, które zachowują się jak pojedynczy, ciągły system, konfiguracje modułowe zaprojektowano tak, aby tolerowały zmiany. Każda sekcja działa w pewnym stopniu niezależnie, co pozwala linii absorbować zakłócenia bez natychmiastowego wymuszania całkowitego zatrzymania.
Ta filozofia projektowania przedkłada odporność nad prędkość bezwzględną. W miarę ewolucji warunków produkcyjnych układy modułowe zapewniają bardziej wyrozumiałą strukturę, którą można dostosować bez ciągłego przywracania równowagi.
W układzie modułowym drukowanie pasty lutowniczej, umieszczanie, rozpływ i kontrola są traktowane jako odrębne moduły procesu. Moduły te są ze sobą powiązane, ale nie ściśle powiązane. Kiedy w jednej sekcji wystąpi problem – np. regulacja podajnika lub dostrojenie inspekcji – wpływ na pozostałą część linii jest ograniczony.
Bufory między modułami tymczasowo przechowują płytki drukowane do czasu rozwiązania problemu, umożliwiając kontynuację procesów poprzedzających. To oddzielenie zapobiega kaskadowaniu drobnych zakłóceń na całej linii i przekształcaniu drobnych zdarzeń w całkowite zatrzymania produkcji.
Z biegiem czasu ta półniezależna struktura znacznie poprawia stabilność operacyjną, szczególnie w środowiskach, w których często występują regulacje.
Bufory w układzie modułowym potrafią więcej niż tablice magazynowe. Pełnią rolę amortyzatorów w systemie produkcyjnym. Krótkie przerwy w dalszym zasilaniu nie wymuszają już natychmiastowych wyłączeń w górnym biegu, a odzyskiwanie po zatrzymaniu jest szybsze i bardziej przewidywalne.
Krótkie przenośniki pomiędzy modułami również odgrywają kluczową rolę. Upraszczają fizyczne oddzielenie procesów i ułatwiają wkładanie, wyjmowanie lub zmianę położenia sprzętu bez konieczności przerabiania całej linii. Zamiast przeprojektowywać przepływ materiałów, zmiany można zlokalizować w jednym module.
Ta kombinacja buforów i krótkich połączeń pozwala liniom modułowym utrzymać przepustowość nawet wtedy, gdy warunki nie są idealne.
Wymagania dotyczące inspekcji rosną z biegiem czasu. W miarę zaostrzania standardów jakości lub wzrostu złożoności produktu często wprowadzane są dodatkowe etapy SPI, AOI lub selektywne prześwietlanie rentgenowskie. Układy modułowe z natury dobrze pasują do tej ewolucji.
Ponieważ moduły łączą się za pomocą elastycznych interfejsów, platformy inspekcyjne można dodawać lub zmieniać położenie przy minimalnych zakłóceniach. Nowoczesne systemy — takie jak te dostarczane przez I.CT — zaprojektowano tak, aby płynnie integrowały się z liniami modułowymi, umożliwiając wstawianie etapów inspekcji tam, gdzie zapewniają one największą wartość, bez wymuszania pełnej przebudowy linii.
W rezultacie ulepszenia inspekcji w konfiguracjach modułowych wymagają zazwyczaj znacznie mniej przestojów i wysiłku inżynieryjnego niż w ściśle powiązanych układach inline. AOI to jeden z najczęściej dodawanych lub zmienianych etapów kontroli w miarę ewolucji wymagań produktu, zwłaszcza gdy wprowadza się więcej wariantów, bardziej rygorystyczne zasady wykonania lub bramki jakości specyficzne dla klienta. Lepsze zrozumienie działania AOI w montażu PCB ułatwia podjęcie decyzji, gdzie od początku zarezerwować modułowe punkty połączeń i pojemność bufora.

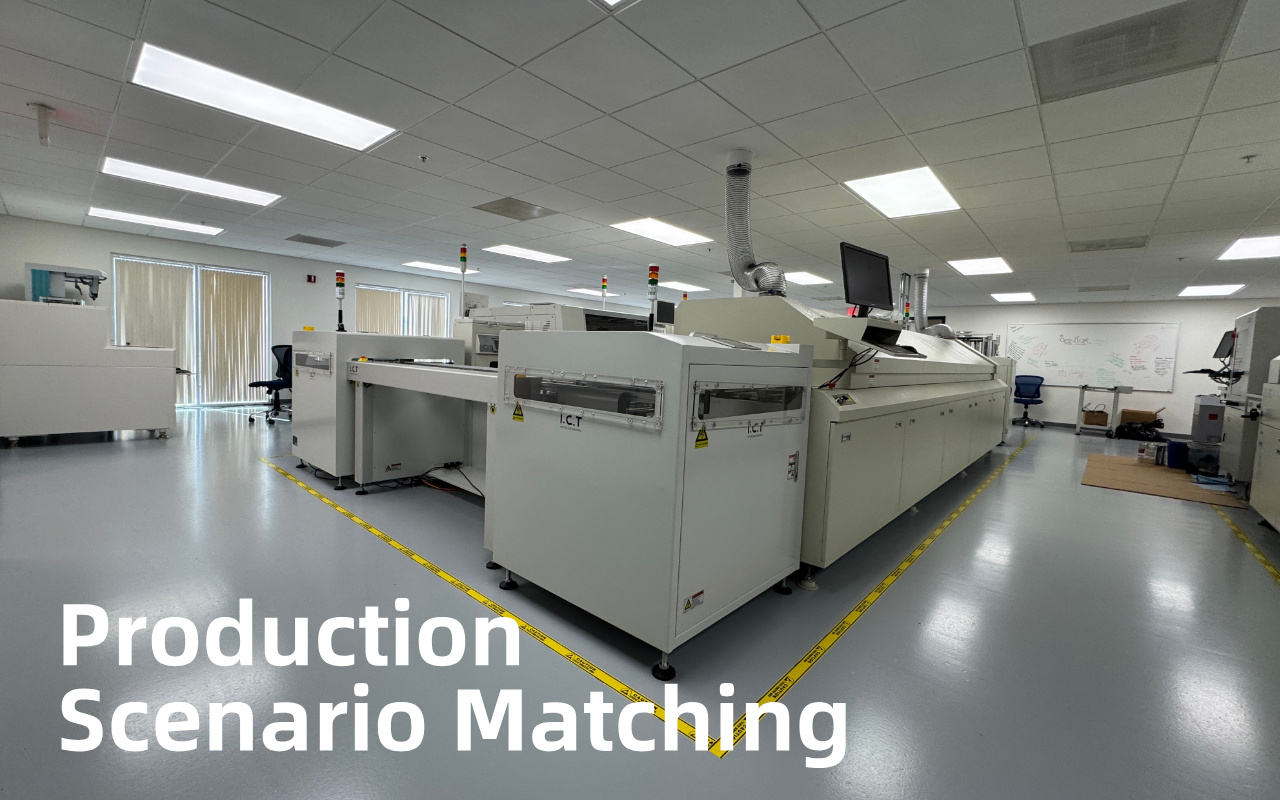

Nie ma uniwersalnie „poprawnego” układu linii SMT. Właściwy wybór zależy od tego, jak obecnie funkcjonuje Twoja fabryka i jak prawdopodobnie zmieni się ona w ciągu najbliższych kilku lat. Patrząc na rzeczywiste scenariusze produkcyjne, różnice między układami wbudowanymi i modułowymi są znacznie wyraźniejsze niż abstrakcyjne porównania.
Środowiska o dużym zróżnicowaniu i małej objętości wywierają ciągły nacisk na elastyczność linii. Częste zmiany produktów, różne rozmiary płytek i różnorodne zestawy komponentów sprawiają, że efektywność wymiany ma kluczowe znaczenie.
W takich warunkach układy modułowe zwykle sprawdzają się lepiej. Zespoły mogą przygotowywać podajniki, dostosowywać programy lub dostrajać ustawienia inspekcji w jednym module, podczas gdy inne sekcje nadal działają. Przestoje mają charakter lokalny, a nie globalny. Z kolei układy inline często wymagają przystanków na całej linii w celu przezbrojeń, zamieniając krótkie zadania konfiguracyjne w przedłużające się straty produkcyjne.
Wraz ze wzrostem różnorodności produktów różnica ta staje się coraz bardziej widoczna w dziennej produkcji.
Kiedy produkcja koncentruje się na jednym lub dwóch produktach w długich, nieprzerwanych seriach, układy inline pokazują swoją siłę. Ciągły przepływ minimalizuje obsługę, a linię można dokładnie wyważyć, aby uzyskać maksymalną przepustowość.
W tym scenariuszu szybkie platformy rozmieszczania, takie jak Hanwha, działają w warunkach zbliżonych do optymalnych. Zmiany są rzadkie, konfiguracje podajników pozostają stabilne, a koszt zmontowanej płytki jest zazwyczaj niższy niż w przypadku układów o większej liczbie segmentów.
Inline działa najlepiej, gdy zmienność jest celowo trzymana poza systemem. Wiele programów elektroniki użytkowej nagradza stabilną realizację na dużą skalę, gdzie w modelu decyzyjnym dominują czas sprawności, spójność taktów i koszt w przeliczeniu na płytkę. Jeśli przypomina to Twoją rzeczywistość produkcyjną, przegląd typowych specyfikacji linii SMT dla elektroniki użytkowej może pomóc Ci potwierdzić, czy układ wbudowany pozostanie wydajny w miarę skali wolumenów.
W regionach o wysokich kosztach pracy przestoje szybko stają się kosztowne. Kiedy linia się zatrzymuje, operatorzy, technicy i kierownicy często czekają bezczynnie, aż problemy zostaną rozwiązane.
Układy modułowe pomagają zmniejszyć te ukryte koszty, ograniczając zakres przestojów. Konserwacja, regulacje lub drobne problemy w jednym module niekoniecznie powodują zatrzymanie całej linii. Z drugiej strony układy wbudowane wymagają niemal idealnej równowagi i niezawodności, aby uniknąć kosztownych przestojów wśród całej siły roboczej.
W przypadku wielu europejskich fabryk ta odporność może przewyższać względy związane z samą szybkością. W Europie decyzje dotyczące układu często podyktowane są nie tylko kosztami pracy, ale także niezawodnością i oczekiwaniami dotyczącymi audytu – szczególnie w przypadku programów motoryzacyjnych i przemysłowych.
Jeśli dążysz do produkcji o wyższej niezawodności, planowanie linii SMT dla elektroniki samochodowej zapewnia przydatny kontekst wyjaśniający, dlaczego rozszerzenie inspekcji, identyfikowalność i stabilność procesu mają tendencję do wczesnego kształtowania strategii rozmieszczenia.
Wymagania dotyczące inspekcji rzadko pozostają niezmienne. W wielu fabrykach pierwszym dodanym lub ulepszonym krokiem kontroli jest kontrola pasty lutowniczej, ponieważ zapobiega ona dalszym defektom i ogranicza liczbę powtórzeń. Zrozumienie, w jaki sposób maszyny SPI na liniach SMT są zwykle rozmieszczane i używane, pomoże Ci przewidzieć, czy Twój układ będzie w sposób czysty akceptował nowe etapy kontroli – czy też wymusi później destrukcyjne przeróbki. W miarę zaostrzania standardów jakości i coraz bardziej złożonych produktów często wprowadzane są dodatkowe etapy SPI, AOI lub rentgenowskie.
Układy modułowe z natury lepiej pasują do tej ewolucji. Istniejąca przestrzeń buforowa i elastyczne połączenia wzajemne umożliwiają dodawanie lub zmianę położenia sprzętu inspekcyjnego przy ograniczonych zakłóceniach. Układy inline mogą wymagać znacznych przeróbek przenośników i ponownego zrównoważenia linii, aby dostosować się do nowych maszyn, zmieniając poprawę jakości w duże projekty inżynieryjne.
Jeśli rozbudowa inspekcji jest częścią planu średnioterminowego, decydującym czynnikiem staje się elastyczność układu.

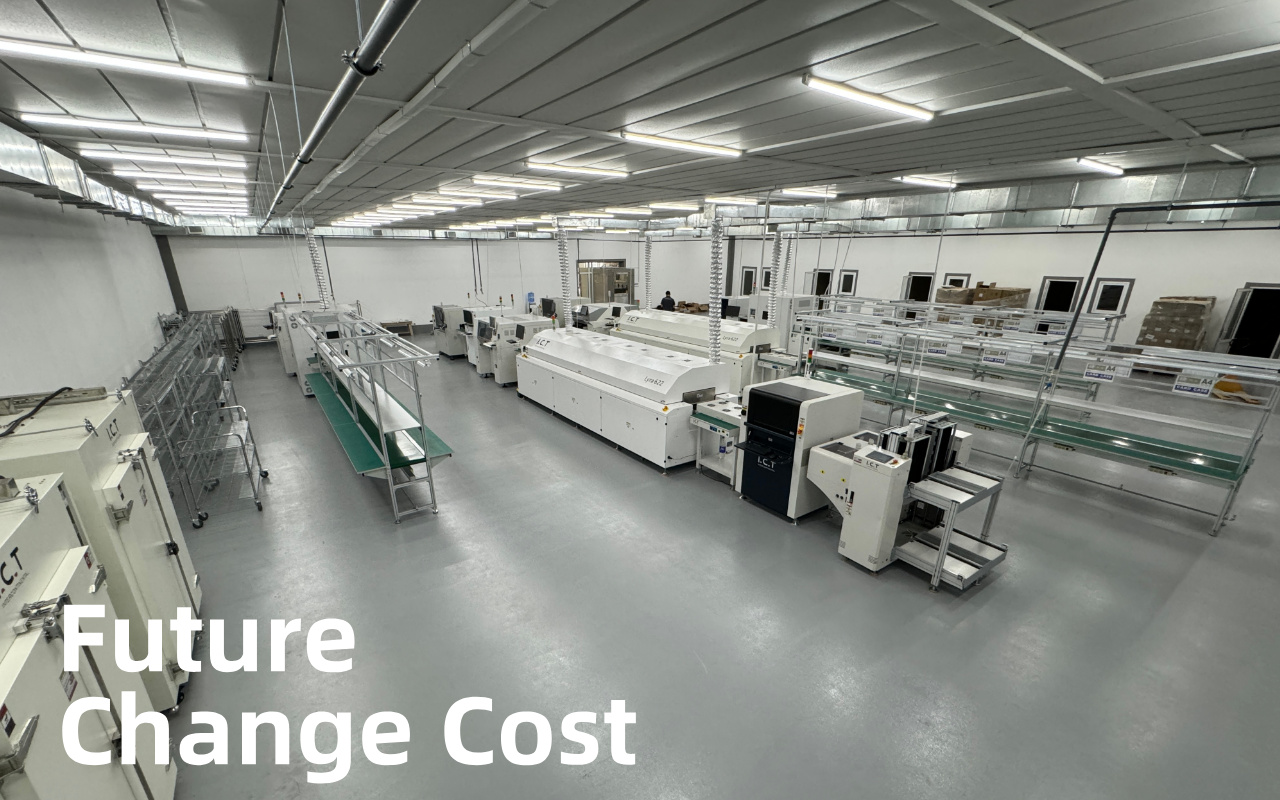

Kiedy zespoły porównują układy linii SMT, często skupiają się na początkowej inwestycji i szybkości instalacji. Często niedocenia się tego, ile będą kosztować przyszłe zmiany — w postaci czasu, pracy i utraconej wydajności. Decyzje dotyczące układu decydują o tym, czy rozbudowa i modyfikacja to rutynowe dostosowania, czy przełomowe projekty, które pochłaniają tygodnie mocy produkcyjnych.
Planując rozbudowę, warto wyjść poza fizyczne przemieszczanie sprzętu. Wiele fabryk przygotowuje się również na wyższą dojrzałość automatyzacji, w której dane, identyfikowalność i kontrola adaptacyjna stają się częścią strategii produkcyjnej. Jeśli zastanawiasz się, jak w praktyce wygląda produkcja przy wyłączonym świetle i czego wymaga od architektury linii, warto to sprawdzić w ramach długoterminowej decyzji dotyczącej układu.
W całym okresie istnienia fabryki te ukryte koszty często przekraczają pierwotną różnicę w cenie pomiędzy opcjami układu.
Dodanie pojedynczej maszyny jest powszechnym wymogiem, niezależnie od tego, czy chodzi o dodatkową kontrolę, buforowanie, czy zmniejszenie wydajności. W układach liniowych zazwyczaj obejmuje to przecinanie przenośników, przesuwanie wielu maszyn i przywracanie równowagi całego przepływu. Nawet dobrze zaplanowana zmiana może skutkować dniami, a czasami tygodniami przestojów.
W układach modułowych nowe maszyny dodawane są jako dodatkowe sekcje. Istniejące moduły pozostają w dużej mierze niezmienione, a integracja jest zlokalizowana. W wielu przypadkach instalację i uruchomienie można zakończyć w ciągu kilku godzin, co pozwala na szybkie wznowienie produkcji przy minimalnych stratach w wydajności.
Różnica nie jest teoretyczna — pojawia się bezpośrednio w harmonogramach dostaw i zobowiązaniach klientów.
Do elementów najtrudniejszych do przeniesienia należą duże urządzenia, takie jak drukarki i piece rozpływowe. W konfiguracjach inline przeniesienie jednej z tych maszyn często wymaga rozłączenia wielu procesów poprzedzających i dalszych, ponownego ustawienia przenośników i przywrócenia równowagi linii od zera.
Konstrukcje modułowe zmniejszają ten wpływ poprzez izolowanie głównego sprzętu w określonych sekcjach. Drukarkę lub piekarnik można przenieść lub wymienić bez konieczności całkowitego demontażu linii. Wymagania dotyczące siły roboczej są mniejsze, ponowne uruchomienie jest szybsze, a ryzyko wprowadzenia nowej niestabilności znacznie zmniejszone.
W miarę ewolucji fabryk ta elastyczność staje się coraz bardziej cenna. Piece rozpływowe są nie tylko fizycznie trudne do przeniesienia – stają się także głównymi węzłami danych, gdy zmierza się w kierunku identyfikowalności i inteligentnej integracji fabryki.
Jeśli Twój plan działania obejmuje kontrolę receptur, dyscyplinę profilowania i łączność, zrozumienie integracji przepływu zwrotnego Przemysłu 4.0 pomoże Ci ocenić, czy Twój układ obsługuje czyste aktualizacje bez wymuszania poważnej restrukturyzacji linii.
Technologia rozmieszczania nie stoi w miejscu. Kiedy dostępne stają się platformy o większej szybkości i dokładności, wiele fabryk chce modernizować stopniowo, zamiast przebudowywać całą linię.
W ściśle powiązanych układach inline przejście na szybsze platformy do umieszczania — takie jak nowsze modele JUKI lub Hanwha — często wymusza pełną ponowną ocenę równowagi linii. Może zaistnieć potrzeba jednoczesnej modernizacji procesów końcowych, aby uniknąć nowych wąskich gardeł, zwiększających koszty i zakłócenia.
Układy modułowe umożliwiają podejście etapowe. W pierwszej kolejności można zaktualizować jeden moduł rozmieszczenia, podczas gdy inne sekcje będą nadal działać w dotychczasowym tempie. Inwestycja jest rozłożona w czasie, a ulepszenia wydajności wprowadzane są bez destabilizacji całej linii.

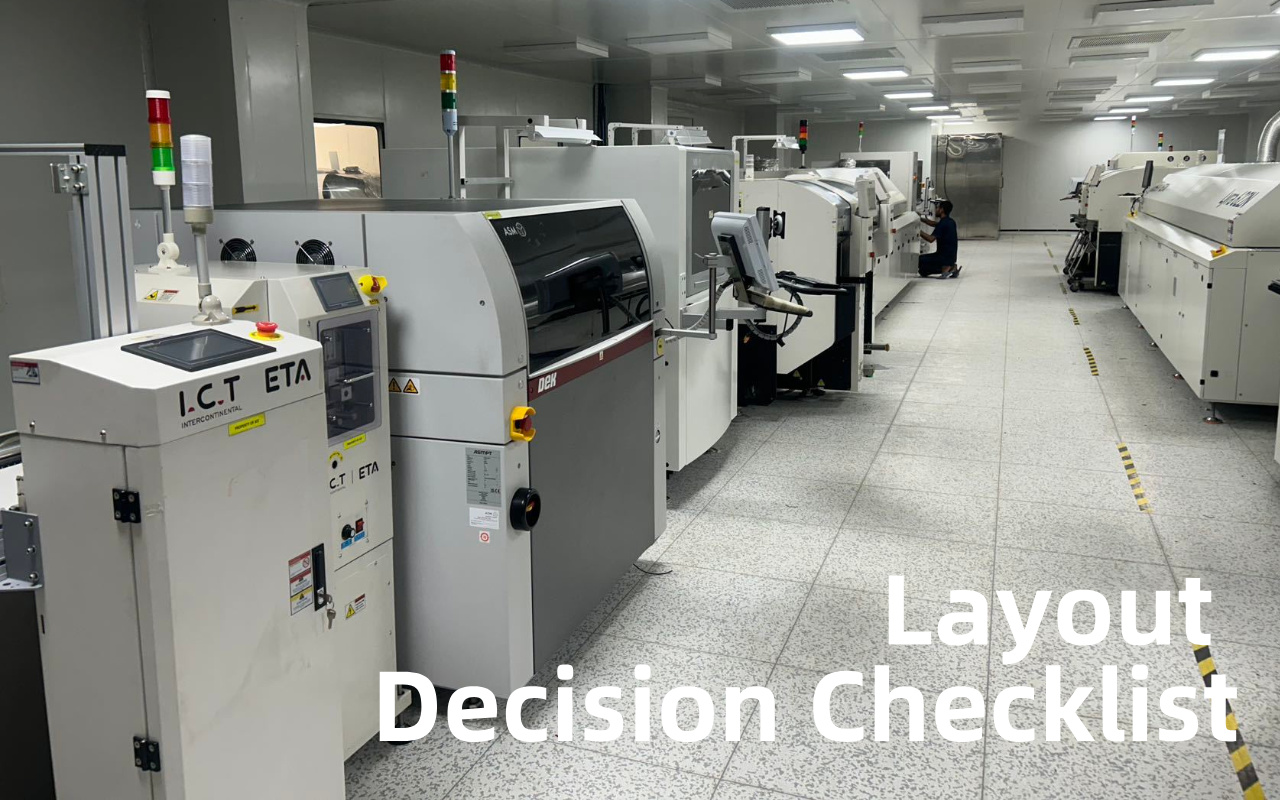

Zanim zdecydujesz się na układ linii SMT, cofnij się i uczciwie oceń swoją sytuację. Ta lista kontrolna ma na celu pomóc Ci porównać rzeczywiste potrzeby operacyjne z mocnymi stronami i ryzykiem związanym z każdą opcją układu. Nie ma dobrych ani złych odpowiedzi – są jedynie bezpieczniejsze i bardziej ryzykowne wybory oparte na kontekście.
Zacznij od zestawu produktów. Jeśli montujesz wiele różnych płyt w małych partiach i często zmieniasz produkty, układy modułowe zazwyczaj zapewniają bezpieczniejszy margines operacyjny. Przezbrojenia można izolować, a prace konfiguracyjne nie zawsze wymagają zatrzymania całej linii.
Jeśli Twoja produkcja koncentruje się na małej liczbie produktów w długich, nieprzerwanych seriach, układy inline mogą sprawdzić się bardzo dobrze. Kluczem jest konsekwencja. Im więcej wariacji wprowadzisz, tym większy nacisk położysz na ściśle połączoną linię.
Następnie zastanów się, jak stabilna będzie prawdopodobnie wielkość Twojej produkcji w nadchodzących latach. Układy wbudowane są najskuteczniejsze, gdy objętość pozostaje przewidywalna i zrównoważona w czasie. Nagradzają stabilność wysoką wydajnością.
Jeśli popyt jest niepewny, rośnie lub oczekuje się, że przesunie się w stronę większego asortymentu produktów, układy modułowe radzą sobie z tymi zmianami z większym wdziękiem. Umożliwiają dostosowanie wydajności i procesu bez konieczności całkowitego przeprojektowania linii.
Decyzje dotyczące układu odzwierciedlają również elastyczność, jaką chcesz zachować finansowo. Jeśli masz ograniczoną tolerancję na przyszłe przestoje, koszty przeniesienia lub powtarzające się prace inżynieryjne, układy modułowe pomogą zminimalizować te wydatki w całym okresie życia fabryki.
Jeśli chcesz zainwestować więcej z góry i nie spodziewasz się niewielkiej potrzeby przyszłych modyfikacji, układy wbudowane mogą zapewnić niższy koszt na płytkę w stabilnych warunkach. Kompromisem jest późniejsza zmniejszona elastyczność.
Wymagania dotyczące inspekcji rzadko zmniejszają się z biegiem czasu. Jeśli Twój plan działania obejmuje wiele etapów AOI, SPI lub RTG – teraz lub w najbliższej przyszłości – układy modułowe upraszczają integrację i ograniczają zakłócenia.
Jeśli potrzeby w zakresie inspekcji są minimalne i mało prawdopodobne, aby się zwiększały, układy wbudowane pozostają proste i wydajne. Im więcej inspekcji dodasz, tym cenniejsza staje się elastyczność układu.
Na koniec oceń doświadczenie swojego zespołu. Układy wbudowane wymagają zdyscyplinowanej obsługi, szybkiego rozwiązywania problemów i wydajnego wykonywania zmian. Zespoły posiadające silną kontrolę procesów i jasne procedury mogą odnieść sukces w takich środowiskach.
Jeśli Twój zespół ma mniejsze doświadczenie w zarządzaniu częstymi zatrzymaniami lub skomplikowanymi przesiadkami, układy modułowe zapewniają bardziej wyrozumiałą strukturę. Zmniejszają wpływ błędów ludzkich i przyspieszają odzyskiwanie w przypadku wystąpienia problemów.
Układ inline wyróżnia się stabilnymi, dużymi seriami z ciągłym przepływem i szybkim umieszczaniem, jak JUKI i Hanwha. Układ modułowy zapewnia większą odporność na zmiany, dużą różnorodność i małą objętość oraz przyszłe rozszerzenia z łatwiejszą integracją inspekcji i buforów ICT. Właściwy wybór zależy od asortymentu produktów, stabilności objętości, planów inspekcji i tolerancji na przyszłe koszty zmian – nie tylko początkowej przestrzeni i ceny. Skorzystaj z 5-punktowej listy kontrolnej, aby dopasować ją do swojej rzeczywistej sytuacji i uniknąć później kosztownych przeróbek.
Skontaktuj się z naszym zespołem pod adresem market@smt11.com, aby uzyskać bezpłatną recenzję układu lub pomoc w wyborze właściwej konfiguracji dla następnej linii SMT.
Tak, ale jest to drogie i powolne. Linie inline mają szczelne połączenia, więc przejście na modułowe oznacza przecięcie przenośników, dodanie buforów i ponowne zrównoważenie wszystkiego. Wiele fabryk spędza miesiące i traci produkcję w trakcie zmiany. Jeśli uważasz, że elastyczność będzie miała znaczenie później, lepiej od razu wybrać modułowość. Konwersja typu „inline” na modułową często kosztuje więcej niż zbudowanie najpierw modułu modułowego, ponieważ za część pracy płacisz dwa razy.
Nie zawsze. Modułowość wymaga na początku większej liczby przenośników i buforów, więc początkowy koszt może być o 10–30% wyższy w zależności od długości linii. Ale inline oszczędza pieniądze tylko wtedy, gdy nigdy nie zmieniasz zbyt wiele. Jeśli później dodasz maszyny lub produkty, rozwiązania modułowe zwykle szybko się zwracają, ponieważ zmiany kosztują mniej czasu i pracy. W fabrykach o dużym zróżnicowaniu lub rozwijających się całkowity koszt modułów w okresie 3–5 lat jest często niższy.
Obydwa działają w dowolnym układzie, ponieważ JUKI i Hanwha są wysokiej jakości. Inline najlepiej nadaje się do stabilnych, dużych objętości, ponieważ ich prędkość odpowiada ciągłemu przepływowi. Modułowość jest lepsza, jeśli często zmieniasz konfiguracje – różne konfiguracje podajników i prędkości mogą działać bardziej niezależnie. Wiele fabryk z powodzeniem łączy obie marki w linie modułowe, stosując bufory w celu zrównoważenia niewielkich różnic prędkości.
Mała przestrzeń skłania się ku inline, ponieważ wykorzystuje prostą ścieżkę i mniej przenośnika. Ale moduły mogą również pasować do małych przestrzeni dzięki krótszym zderzakom i kompaktowym sekcją. Jeśli przestrzeń jest bardzo mała i oczekujesz niewielu zmian, inline jest praktyczne. Jeśli przewidujesz dodanie kontroli lub produktów, modułowość nadal oferuje większą wartość nawet na małych obszarach, unikając później dużych zakłóceń.
Długość bufora zależy od najdłuższego oczekiwanego przystanku. W przypadku większości linii 1–2 metry na stację krytyczną (np. umieszczenie lub inspekcja) wystarczą, aby wchłonąć przeładowania podajnika lub drobne zacięcia (5–15 minut). Dodaj więcej, jeśli masz częste długie postoje lub tablice o wysokiej wartości, które nie mogą czekać. Testuj na rzeczywistych uruchomieniach: zbyt mały bufor powoduje tworzenie kopii zapasowych; za dużo marnuje miejsce. Zacznij od średniej 1,5 metra i dostosuj po pierwszych miesiącach.
