Montaż płytek PCB o dużej gęstości w roku 2026 wymaga platform technologii montażu powierzchniowego, które równoważą ekstremalne prędkości umieszczania z niezbędną elastycznością zmiany. Producenci elektroniki muszą stawić czoła rygorystycznym kompromisom operacyjnym w hali produkcyjnej. W przypadku produkcji masowej należy zmaksymalizować przepustowość pojedynczego cyklu, zachowując jednocześnie elastyczność niezbędną w środowiskach o dużym zróżnicowaniu i małych nakładach. Osiągnięcie tego bez nadmiernych przestojów oddziela rentowne linie od linii, które zawodzą. Niezbędna jest ocena realiów architektonicznych tych platform. Kierownicy zakładów muszą określić, który system jest dostosowany do konkretnego skalowania produkcji, ograniczeń powierzchni i wymagań dotyczących długoterminowej niezawodności. Nieprawidłowo dobrany wybór maszyn powoduje natychmiastowe powstawanie wąskich gardeł w produkcji. Ogranicza to zdolność obiektu do dostosowywania się do szybkich zmian w projektach elektroniki użytkowej i komponentów samochodowych. Zrozumienie odrębnych filozofii inżynieryjnych stojących za tymi dwoma gigantami branżowymi stanowi podstawę odpornej hali produkcyjnej.
Platformy FUJI wyróżniają się w środowiskach produkcyjnych o dużym zróżnicowaniu, stawiając na pierwszym miejscu szybkie zmiany, elastyczność linii modułowej i zaawansowane technologie podajników w stosunku do przepustowości pojedynczego cyklu metodą brute-force.
Panasonic tradycyjnie dominuje w produkcji na bardzo dużą skalę i w małych ilościach, oferując stałą, maksymalną przepustowość i wytrzymały sprzęt zaprojektowany z myślą o ciągłej, nieprzerwanej pracy.
Obie platformy oferują wyjątkową trwałość; nowoczesne maszyny FUJI SMT łączą w sobie słynną ponad 10-letnią niezawodność firmy Panasonic w cyklu życia z solidną konstrukcją ramy, która nie wpływa negatywnie na elastyczność modułową.
Ostateczny wybór zależy od dopasowania konkretnych mocnych stron maszyny do prognozy asortymentu produktów obiektu na okres od 3 do 5 lat i istniejącej wiedzy operatora.
Spis treści
Produkcja wielkoseryjna koncentruje się na maksymalnej szybkości umieszczania i ciągłej pracy, podczas gdy produkcja wieloseryjna wymaga szybszej zmiany pomiędzy różnymi projektami PCB. Fabryki oferujące stabilne produkty powinny bardziej skupić się na CPH, natomiast te z częstymi zmianami produktów powinny wziąć pod uwagę czas konfiguracji i elastyczność. Właściwy wybór zależy od obecnego i przyszłego asortymentu produktów.
Powierzchnia podłogi wpływa zarówno na przepustowość linii SMT, jak i przyszłą rozbudowę. Producenci powinni porównać powierzchnię maszyny, odstęp bezpieczeństwa, obszary przygotowania podajnika i wydajność na metr kwadratowy. Systemy modułowe mogą również ułatwić zwiększanie wydajności w miarę wzrostu produkcji bez konieczności przebudowy całej linii SMT.
Małe komponenty, takie jak części metryczne 0201, wymagają dokładnych systemów wizyjnych i precyzyjnej kontroli siły dyszy. Wibracje maszyny, błędy kalibracji i zmiany termiczne mogą powodować wady umiejscowienia, takie jak nagrobki, przekrzywienia lub brakujące elementy. Dlatego też producenci powinni porównywać zarówno prędkość umieszczania, jak i długoterminową dokładność podczas oceny maszyn SMT.

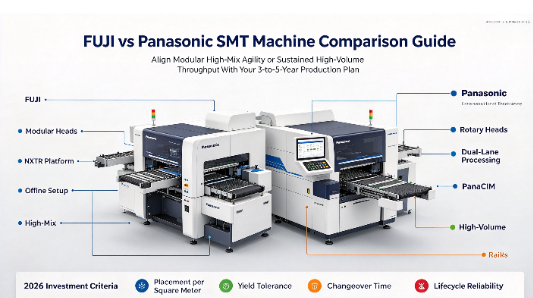

FUJI projektuje swoje platformy w oparciu o ekstremalną modułowość. Najnowsza seria NXTR jest przykładem takiego podejścia architektonicznego. Obiekty konfigurują linię precyzyjnie pod aktualne potrzeby i modyfikują ją później w miarę ewolucji projektów produktów. Platformę NXTR można podzielić na dwa różne modele, które odpowiadają na różne wąskie gardła operacyjne.
Model NXTR S reprezentuje konfigurację standardową, oferując wyjątkową modułową wymianę głowicy i elastyczność podajnika. Model NXTR A wprowadza zaawansowane funkcje automatyzacji. Wykorzystuje zautomatyzowany system ładowania podajnika. System ten fizycznie transportuje i ładuje szpule taśmy do maszyny bez interwencji człowieka. Ta automatyzacja drastycznie zmienia alokację siły roboczej na piętrze. Operatorzy przechodzą od ręcznych zadań ładowania do nadzoru i optymalizacji linii. Zmniejsza to liczbę błędów ludzkich i zapewnia ciągłą pracę maszyny podczas uzupełniania materiału.
Elastyczność podczas zmiany ustawień pozostaje najmocniejszą stroną maszyny FUJI SMT . Ekosystem żerujący napędza tę wydajność. FUJI wykorzystuje inteligentne technologie łączenia. Operatorzy łączą nowe rolki komponentów z wygasającymi bez zatrzymywania maszyny. Eliminuje to mikroprzestoje, które są plagą starszych linii produkcyjnych.
Co więcej, możliwości konfiguracji offline umożliwiają operatorom przygotowanie kolejnej serii produktu na zapasowych wózkach podajnika w trakcie wykonywania bieżącej serii. Po zakończeniu partii operatorzy po prostu zamieniają cały wózek. Maszyna natychmiast rozpoznaje nowe podajniki poprzez skanowanie RFID lub kodu kreskowego. Ten inteligentny ekosystem redukuje czas przestoju maszyny do absolutnego minimum podczas zmiany produktu. Przekształca produkcję o dużym zróżnicowaniu z koszmaru planowania w usprawniony, przewidywalny proces.
FUJI wykorzystuje kamery o wysokiej rozdzielczości do kontroli komponentów na bieżąco i sprawdza położenie komponentów przed ich umieszczeniem. Głowice rozmieszczające radzą sobie z mikrokomponentami i większymi częściami o nietypowych kształtach, a kontrola siły pomaga zapobiegać uszkodzeniom komponentów. Ta kombinacja umożliwia dokładne rozmieszczenie i ogranicza konieczność wykonywania dodatkowych prac na płytkach drukowanych o dużej gęstości.
FUJI wykorzystuje ciężkie, sztywne ramy podstawy, aby zredukować wibracje i zachować dokładność umieszczania podczas długotrwałej pracy. Jednostki modułowe zostały zaprojektowane tak, aby zachować stabilność podczas powtarzających się cykli produkcyjnych. Według źródła maszyny te mogą działać przez ponad dziesięć lat, zachowując niezawodną wydajność rozmieszczania.
Maszyny Panasonic SMT skupiają się na stabilnej, szybkiej produkcji w przypadku linii o niskim mieszaniu i dużych nakładach. Ich obrotowe głowice rozmieszczające mogą szybko obsługiwać wiele komponentów, a obróbka dwutorowa umożliwia jednoczesne przejście dwóch desek przez produkcję. Konstrukcja ta doskonale nadaje się do ciągłej produkcji elektroniki samochodowej i urządzeń konsumenckich.
W maszynach Panasonic zastosowano ciężkie, sztywne ramy, aby zredukować wibracje podczas umieszczania z dużą prędkością. Stabilne ramy, silniki liniowe i precyzyjne układy napędowe pomagają zachować dokładność umieszczania podczas długich serii produkcyjnych. Taka konstrukcja zmniejsza również potrzebę częstej kalibracji i umożliwia ciągłą produkcję 24 godziny na dobę, 7 dni w tygodniu.
Panasonic wykorzystuje PanaCIM do zarządzania liniami produkcyjnymi, materiałami i zapasami komponentów w czasie rzeczywistym. Może także monitorować moment obrotowy silnika, ciśnienie podciśnienia i dokładność umieszczenia, aby zidentyfikować możliwe potrzeby konserwacyjne. Pomaga to fabrykom ograniczyć nieoczekiwane przestoje, poprawić kontrolę produkcji i zmniejszyć liczbę defektów.
Porównywanie teoretycznych prędkości maksymalnych często wprowadza kupujących w błąd. Producenci muszą porównać maszynę SMT FUJI i Panasonic na podstawie rzeczywistej wydajności. Prędkości teoretyczne ignorują obsługę płytki, kontrolę wizyjną i różnice w komponentach. Panasonic często może poszczycić się wyższymi wartościami teoretycznymi ze względu na konstrukcję głowicy obrotowej. Jednak rzeczywista przepustowość zależy całkowicie od konkretnego układu płyty.
Jeśli płyta wymaga częstych zmian dysz lub obsługuje szeroką gamę elementów o nietypowych kształtach, teoretyczna prędkość znacznie spada. Głowice modułowe FUJI często utrzymują wyższy procent swojej teoretycznej prędkości w złożonych scenariuszach o dużym zróżnicowaniu. Kupujący muszą przeprowadzić testy porównawcze, korzystając z rzeczywistych danych CAD, aby odkryć prawdziwe możliwości produkcyjne swoich konkretnych linii produktów.
FUJI wykorzystuje głowice modułowe i przygotowanie podajników offline, aby przyspieszyć zmianę produktu i skrócić czas przestoju maszyny. Panasonic korzysta głównie ze zwrotnic opartych na wózkach, które są wydajne, ale wymagają więcej miejsca na podłodze. FUJI lepiej sprawdza się w przypadku częstych zmian produktów, natomiast Panasonic sprawdza się w przypadku dłuższych serii produkcyjnych przy mniejszej liczbie przezbrojeń.
Zarówno FUJI, jak i Panasonic mogą z dużą dokładnością umieszczać małe komponenty, duże części i złącza o nietypowych kształtach. FUJI wykorzystuje specjalistyczne głowice modułowe do różnych typów komponentów, natomiast Panasonic używa uniwersalnych głowic, które obsługują szerszy zakres bez częstych wymian. Producenci powinni porównać oba systemy, korzystając z rzeczywistych rozmiarów komponentów i potrzeb produkcyjnych.
Metryka oceny | Architektura FUJI | Architektura Panasonica |
|---|---|---|
Siła pierwotna | Wysoka elastyczność mieszania i szybkie zmiany | Utrzymująca się wysoka przepustowość |
Technologia głowy | Modułowe, wymienne głowice do określonych zadań | Wszechstronne głowice obrotowe zapewniające stałą prędkość |
Metoda zmiany | Granulowane modułowe zamiany i inteligentne łączenie | Przezbrojenia na dużą skalę w oparciu o wózki |
Idealne środowisko | Produkcja kontraktowa, częste zmiany produktów | Produkcja masowa motoryzacji, elektroniki użytkowej |
Debata pomiędzy tymi dwiema markami toczy się w szerszym kontekście rynkowym. Alternatywy, takie jak ASM i Yamaha, oferują platformy o dużych możliwościach. ASM często koncentruje się na sektorze motoryzacyjnym najwyższej klasy, wymagającym ekstremalnej precyzji. Yamaha zapewnia doskonałe rozwiązania średniej i wyższej klasy z silnymi zintegrowanymi systemami kontroli.
Jednak FUJI i Panasonic przodują w swoich niszach. FUJI pozostaje niekwestionowanym liderem w zakresie elastyczności i skalowania modułowego. Panasonic wyznacza standardy w zakresie ciągłej, masowej produkcji na dużą skalę. Obiekty wybierają pomiędzy tymi dwoma, gdy przekraczają ograniczenia średniej klasy i wymagają bezkompromisowej wydajności pod względem elastyczności lub pierwotnej szybkości.
Wartość maszyny SMT zależy od długoterminowej wydajności, a nie tylko od szybkości układania. FUJI wykorzystuje modułowe głowice i precyzyjną kontrolę siły, aby zmniejszyć uszkodzenia podzespołów, natomiast Panasonic wykorzystuje sztywną ramę, aby zachować dokładność umieszczania podczas długich serii produkcyjnych. Wybierając maszynę, producenci powinni porównać zarówno prędkość, jak i odsetek usterek.
Regularna konserwacja pomaga maszynom SMT utrzymać stabilną wydajność i skrócić przestoje. Dysze, przekładnie podajnika, filtry, silniki i układy napędowe powinny być regularnie sprawdzane i serwisowane. Należy również wziąć pod uwagę częstotliwość konserwacji i wymagania dotyczące kalibracji, ponieważ częste postoje serwisowe mogą zmniejszyć ogólną wydajność produkcji.
Zarówno FUJI, jak i Panasonic mogą łączyć się z systemami realizacji produkcji (MES) w celu śledzenia materiałów, identyfikowalności i kontroli jakości. Obsługa IPC-CFX i SECS/GEM pomaga w przesyłaniu danych produkcyjnych pomiędzy maszyną SMT a systemami fabrycznymi. Kupujący powinni potwierdzić zgodność z istniejącym oprogramowaniem przed instalacją, aby uniknąć dodatkowych prac integracyjnych.
Wyodrębnij trzy najbardziej złożone pliki CAD PCB i wyślij je do obu dostawców w celu przeprowadzenia symulowanego testu porównawczego przepustowości.
Przeprowadź audyt istniejącej powierzchni fabryki, aby określić dokładne wymiary prześwitu na potrzeby rozmieszczenia wózków i rozbudowy modułów.
Zrób inwentaryzację wszystkich starszych podajników taśm i komponentów tac, aby sprawdzić kompatybilność wsteczną z proponowanymi nowymi głowicami umieszczającymi.
Zawrzyj ścisłą umowę dotyczącą poziomu usług z dostawcą sprzętu, która gwarantuje czas reakcji na miejscu w przypadku awarii sprzętu.
Odp.: Obie platformy rutynowo przekraczają 10-letni okres eksploatacji w wymagających środowiskach produkcyjnych. Panasonic wykorzystuje masywne, monolityczne ramy zapewniające wyjątkową trwałość. FUJI zapewnia tę trwałość dzięki ciężkim, odlewanym ramom podstawowym, które wspierają modułowe jednostki, zapewniając precyzyjną kalibrację przez miliony cykli umieszczania.
Odp.: Model NXTR S zapewnia standardową elastyczność modułowej głowicy i podajnika, wymagając od operatora ręcznego ładowania szpul taśmy. Model NXTR A charakteryzuje się zaawansowaną automatyzacją, która fizycznie transportuje i automatycznie ładuje szpule taśmy do maszyny, znacznie ograniczając pracę ręczną i zapobiegając niedoborom materiału.
Odp.: FUJI generalnie oferuje doskonałe prędkości zmiany w środowiskach o dużym zróżnicowaniu. Wysoce modułowa architektura, inteligentne łączenie i możliwości konfiguracji podajnika offline umożliwiają operatorom przełączanie serii produktów przy minimalnym czasie przestoju maszyny w porównaniu z tradycyjnymi systemami opartymi na wózkach.
Odp.: Panasonic utrzymuje silną kompatybilność wsteczną na wielu swoich platformach. Jednak osiągnięcie maksymalnych prędkości umieszczania w najnowszych maszynach często wymaga wykorzystania najnowszej generacji inteligentnych podajników. Zawsze sprawdzaj zgodność konkretnego modelu u swojego dostawcy.
Odp.: Obie marki obsługują komponenty metryczne 0201 z wyjątkową dokładnością. Wykorzystują zaawansowaną kontrolę wizyjną w locie i precyzyjną kontrolę siły dyszy, aby zapobiec nagrobkom i uszkodzeniom komponentów. Różnica polega na tym, jak ich specjalne głowice rozmieszczające optymalizują proces kompletacji tych mikroelementów.
Odp.: Tak, obie platformy obsługują integrację z systemami zarządzania produkcją innych firm. Wykorzystują standardowe protokoły branżowe, takie jak IPC-CFX i SECS/GEM, do przesyłania w czasie rzeczywistym danych produkcyjnych, wskaźników identyfikowalności i stanu maszyny do oprogramowania zarządzającego obejmującego całą fabrykę.
