Standaryzacja zminiaturyzowanych komponentów (metrycznych 0201 i mniejszych) oraz złożonych pakietów układów scalonych sprawiła, że automatyczna kontrola optyczna 3D (AOI) stała się obowiązkową bramką jakości, przesuwając punkt ciężkości z podstawowego wykrywania defektów na zaawansowaną metrologię, eliminację fałszywych wywołań i bezproblemową integrację danych. Producenci PCBA stoją przed krytycznym kompromisem pomiędzy wydajnością kontroli (czasem cyklu) a bezwzględną dokładnością pomiaru. Wysoki współczynnik fałszywych połączeń tworzy wtórne wąskie gardła na stanowiskach ręcznego przeglądu, niwecząc przewagę szybkości linii SMT, podczas gdy ogromne ilości danych obrazowych mogą obciążać fabryczne sieci IT. Wybór pomiędzy maszyną AOI Mirtec a Camtek 3D wymaga analizy ich odrębnych architektur optycznych, ekosystemów oprogramowania, wymagań infrastruktury IT i dostosowania do konkretnych środowisk produkcyjnych (np. crossover o dużym zróżnicowaniu/małej objętości vs. zaawansowane opakowania półprzewodnikowe).
Architektura optyczna: Mirtec opiera się na kamerach typu top-down o ultrawysokiej rozdzielczości (do 25 MP) w połączeniu z wieloczęstotliwościową projekcją prążków Moiré, optymalizując pod kątem szybkiej, pełnej kontroli SMT.
Koncentracja na metrologii: Camtek wykorzystuje swoje głębokie korzenie w półprzewodnikach i zaawansowanej kontroli opakowań, oferując doskonałe możliwości metrologiczne w przypadku bardzo złożonych podłoży i mikrouderzeń.
Wpływ na zyski: Obie platformy wykorzystują sztuczną inteligencję do filtrowania fałszywych wywołań, ale ich przepływy pracy w zakresie programowania, kontrola wersji i systemy zarządzania bibliotekami decydują o tym, jak szybko wprowadzenie nowego produktu (NPI) osiąga optymalną wydajność.
Czynnik decyzyjny: Mirtec jest ogólnie preferowany w tradycyjnych, szybkich środowiskach SMT, podczas gdy maszyna Camtek 3D AOI przoduje w środowiskach hybrydowych wymagających precyzji na poziomie półprzewodników i zaawansowanej obsługi podłoża.
Spis treści

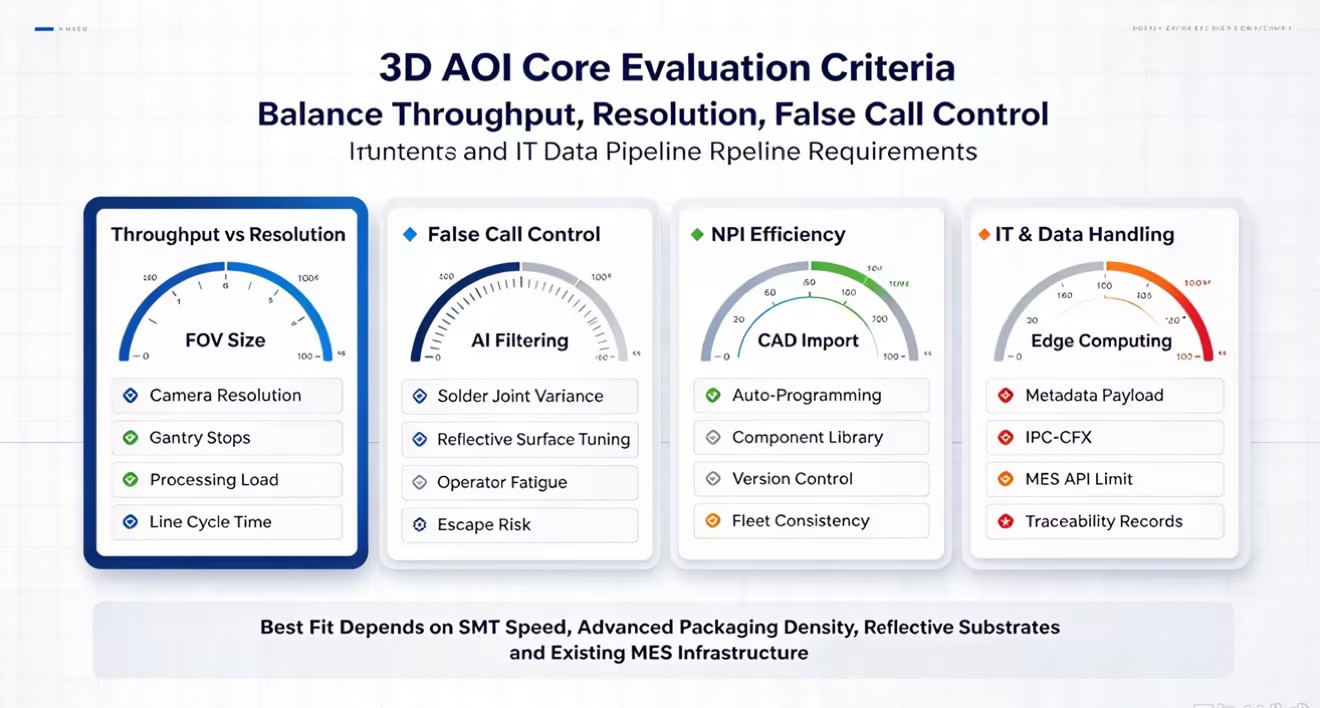

Fizyczne ograniczenia pola widzenia (FOV) i prędkości przechwytywania obrazu decydują o podstawowej wydajności dowolnego systemu kontroli optycznej w hali produkcyjnej. Rozdzielczość kamery bezpośrednio wpływa na możliwość kontrolowania gęsto zaludnionych płytek bez spowalniania całej linii produkcyjnej. Czujniki o wyższej megapikselach rejestrują większy obszar fizyczny w jednej klatce. Zmniejsza to całkowitą liczbę mechanicznych ograniczników, które suwnica musi wykonać na płytce drukowanej. Jednak przetwarzanie większych plików obrazów wymaga ogromnej mocy obliczeniowej na brzegu. Należy zrównoważyć potrzebę rozdzielczości submikronowej z rygorystycznymi wymaganiami dotyczącymi czasu cyklu linii SMT. Jeśli maszyna kontrolna nie jest w stanie dotrzymać kroku sprzętowi typu pick-and-place, natychmiast staje się głównym wąskim gardłem fabryki.
Rozdzielczość aparatu | Rozmiar pola widzenia (FOV). | Przystanki suwnicy na tablicę | Obciążenie przetwarzania | Idealna aplikacja |
|---|---|---|---|---|
12 megapikseli | Mały | Wysoki | Niski | Starsze płyty SMT o małej gęstości |
15 megapikseli | Średni | Średni | Umiarkowany | Standardowa produkcja SMT o dużej mieszance |
25 megapikseli | Duży | Niski | Wysoki | Szybkie i gęste mobilne PCBA |
Prawdziwy koszt fałszywego wezwania wykracza daleko poza kilka sekund potrzebnych operatorowi na usunięcie go na stacji naprawczej. Nadmierne fałszywe flagi znacząco wpływają na wydajność pracy i powodują poważne zmęczenie operatora. Kiedy technicy spędzają swoje zmiany na usuwaniu setek usterek, które nie są defektami, pojawia się zmęczenie alarmami. Jest to stan psychiczny, w wyniku którego operatorzy zaczynają mechanicznie zatwierdzać flagi bez dokładnego przeglądu. To drastycznie zwiększa ryzyko, że prawdziwe wady wydostaną się ze stanowiska ręcznego przeglądu i dotrą do klienta końcowego. Skuteczny system inspekcji tłumi fałszywe wezwania na poziomie algorytmicznym. Dzięki temu operatorzy będą wchodzić w interakcję wyłącznie z rzeczywistymi anomaliami wymagającymi krytycznej oceny inżynierskiej.
Środowiska produkcyjne o dużym zróżnicowaniu wymagają szybkich przepływów pracy związanych z wprowadzaniem nowych produktów (NPI). Wydajność programowania offline, możliwości automatycznego dostrajania i scentralizowane biblioteki komponentów decydują o tym, jak szybko nowa płytka przechodzi od etapu CAD do pełnej produkcji. Jeśli programiści będą musieli ręcznie definiować okna inspekcyjne i progi wysokości dla każdego unikalnego komponentu, czasy cykli NPI gwałtownie wzrosną. Nowoczesne systemy oferują solidną kontrolę wersji. Umożliwia to inżynierom procesu płynne zarządzanie bibliotekami kontroli na wielu maszynach. Dostrojony algorytm na linii 1 musi zachowywać się identycznie po wdrożeniu na linii 4.
Nowoczesna metrologia 3D generuje codziennie terabajty surowych danych obrazowych. Solidne potoki danych obsługują te ogromne pliki bez powodowania przekroczeń limitu czasu sieci lub ograniczania przepustowości serwera. Gdy system kontroli próbuje przesłać nieskompresowane dane chmury punktów 3D do scentralizowanego systemu zarządzania produkcją (MES), z łatwością przeciąża to standardowe sieci gigabitowe. Fabryki wymagają inteligentnych rozwiązań obliczeniowych brzegowych, które kompresują dane, wyodrębniają tylko niezbędne metadane metrologiczne i efektywnie je przesyłają. Brak optymalizacji tego potoku danych skutkuje ograniczeniami szybkości interfejsu API protokołu HTTP 429, porzucaniem pakietów i niekompletnymi zapisami identyfikowalności.
Mirtec podchodzi do inspekcji optycznej, koncentrując się na maksymalizacji pola widzenia bez poświęcania szczegółów na poziomie mikronów. Ich opatentowana technologia kamer wykorzystuje czujniki od góry do dołu od 15 MP do 25 MP w połączeniu z szybkimi interfejsami CoaXPress. Ta ogromna gęstość pikseli umożliwia systemowi przechwytywanie bardzo szczegółowych obrazów komponentów metrycznych 0201 na dużym obszarze fizycznym za jednym razem. Zmniejszając liczbę ruchów suwnicy wymaganych do pokrycia standardowej PCBA, systemy Mirtec utrzymują wysokie prędkości inspekcji. Interfejs CoaXPress zapewnia, że ogromny ładunek danych z kamery dociera do procesora z niemal zerowym opóźnieniem. Dzięki temu sprzęt jest doskonale zsynchronizowany z analizą oprogramowania.
Aby uzyskać precyzyjne pomiary wysokości 3D, Mirtec wykorzystuje technologię Digital Multi-Frequency Quad Moiré. System wyświetla złożone wzory prążków na PCBA pod czterema różnymi kątami. Gdy te wzory układają się na elementach i złączach lutowanych, kamery rejestrują przesunięcia fazowe na prążkach. Następnie oprogramowanie oblicza dokładną topologię 3D płytki. Metoda ta skutecznie identyfikuje defekty współpłaszczyznowości w układach scalonych typu „skrzydło mewy”, mierzy objętość pasty lutowniczej i wykrywa podniesione przewody, które przechodzą standardową kontrolę 2D. Podejście wieloczęstotliwościowe umożliwia systemowi dokładny pomiar zarówno powierzchni silnie odblaskowych, jak i ciemnych, pochłaniających światło korpusów komponentów.
Pakiet oprogramowania Intelli-Sys steruje sprzętem Mirtec, w dużym stopniu wykorzystując algorytmy głębokiego uczenia się do złożonych zadań inspekcyjnych. Tradycyjne algorytmy oparte na regułach zmagają się z naturalnymi różnicami w wyglądzie złącza lutowanego. Mirtec szkoli swoje modele AI na ogromnych zbiorach danych dotyczących akceptowalnych i wadliwych połączeń lutowanych. Dzięki temu system może podejmować zróżnicowane decyzje naśladując ludzki osąd. Oprogramowanie obsługuje zaawansowane optyczne rozpoznawanie znaków (OCR). Ten oparty na sztucznej inteligencji system OCR odczytuje wytrawione laserowo numery części na wysoce odblaskowych obudowach układów scalonych, nawet jeśli pozostałości strumienia lub słabe oświetlenie częściowo przesłaniają tekst. Zapewnia to ścisłą identyfikowalność komponentów na całej linii produkcyjnej.
Maszyna Camtek 3D AOI Machine podchodzi do kontroli z perspektywy metrologii, na którą duży wpływ mają głębokie korzenie firmy w produkcji półprzewodników. Technologia czujników zapewnia dokładność submikronową, która ma kluczowe znaczenie podczas kontroli mikrowypukłości, miedzianych słupków i wysoce odblaskowych powierzchni matryc. Camtek wykorzystuje specjalistyczne techniki oświetleniowe oraz czujniki konfokalne lub interferometryczne do rejestrowania precyzyjnych danych topograficznych. Dzięki temu system może mierzyć obiekty fizycznie zbyt małe lub zbyt odblaskowe, aby standardowe systemy projekcji prążków mogły je dokładnie rozróżnić. Koncentrujemy się na absolutnej powtarzalności pomiarów, a nie tylko na szybkim oznaczaniu defektów.
Camtek posiada wyraźne zalety strukturalne podczas kontroli zaawansowanych opakowań, podłoży układów scalonych i płytek połączeniowych o dużej gęstości (HDI). Podłoża te charakteryzują się ekstremalnym wypaczeniem, wysoce odblaskowymi złotymi podkładkami i mikroskopijnymi śladami geometrii. Camtek kalibruje swoje silniki optyczne specjalnie pod kątem obsługi odbić lustrzanych gołego krzemu i polerowanych metali. Systemy transportu materiałów w maszynie transportują ultracienkie lub elastyczne podłoża bez powodowania naprężeń i wibracji. W przeciwnym razie wibracje mogłyby uszkodzić submikronowe dane metrologiczne. Dzięki temu platforma doskonale nadaje się do hybrydowych środowisk produkcyjnych, łączących montaż SMT i półprzewodników.
Kategoryzacja defektów w systemie Camtek wykracza poza proste wskaźniki Pass/Fail. Zastrzeżone oprogramowanie integruje się bezpośrednio z systemami zarządzania wydajnością na poziomie półprzewodników. Klasyfikuje defekty w oparciu o złożone zasady morfologiczne i historyczne dane dotyczące plonów. Podczas kontroli tysięcy mikrouderzeń na pojedynczym podłożu system agreguje dane metrologiczne w celu identyfikacji systemowych odchyleń procesowych. Na przykład może wykryć niewielką zmianę stężenia kąpieli galwanicznej na długo przed pojawieniem się twardych defektów. Ta proaktywna obsługa danych umożliwia inżynierom procesu dynamiczne dostosowywanie wyposażenia poprzedzającego, utrzymując wysokie wskaźniki wydajności w przypadku niezwykle drogich, zaawansowanych produktów opakowaniowych.
Obydwa systemy potrafią wykryć typowe defekty SMT, ale ich mocne strony są różne. Mirtec wykorzystuje technologię Quad Moiré do szybkiego wykrywania podniesionych przewodów i nagrobków na standardowych płytkach PCB, natomiast Camtek koncentruje się na szczegółowych pomiarach cech lutowia w mikroskali i złożonych, zaawansowanych podłożach.
Wysokie komponenty mogą tworzyć cienie, które podczas kontroli 3D zakrywają pobliskie małe komponenty. Mirtec używa wielu projektorów i kamer bocznych do sprawdzania tych ukrytych obszarów, podczas gdy Camtek używa specjalistycznej optyki i układania ogniskowych w osi Z. Obydwa podejścia pomagają zredukować martwe punkty na płytach o dużej gęstości.
Sztuczna inteligencja pomaga ograniczyć ręczne programowanie i poprawić klasyfikację defektów. Mirtec koncentruje się na szybkiej konfiguracji sztucznej inteligencji dla standardowych komponentów SMT i linii produkcyjnych, podczas gdy Camtek wykorzystuje sztuczną inteligencję do bardziej złożonej analizy defektów na podłożach półprzewodnikowych. Obsługuje to różne potrzeby inspekcji i środowiska produkcyjne.
Obydwa systemy zapewniają scentralizowane narzędzia do zarządzania programami kontrolnymi i bibliotekami komponentów na wielu maszynach. Mirtec koncentruje się na szybkim udostępnianiu bibliotek pomiędzy liniami SMT, podczas gdy Camtek zapewnia szczegółową kontrolę wersji, zapisy audytu i uprawnienia użytkowników w środowiskach produkcyjnych, które wymagają ścisłej identyfikowalności.
Funkcja techniczna | Mirtec 3D AOI | Camtek 3D AOI |
|---|---|---|
Aplikacja podstawowa | Szybkie SMT, standardowe i złożone PCBA | Zaawansowane opakowania, podłoża układów scalonych, HDI |
Rdzeń optyczny | 15 MP/25 MP CoaXPress + poczwórna mora | Submikronowe czujniki konfokalne/interferometryczne |
Łagodzenie cieni | 8 kamer projekcyjnych + 4 boczne | Zaawansowane silniki optyczne i układanie ogniskowe |
Fokus AI | Odchylenie złącza lutowanego, OCR, szybki NPI | Klasyfikacja defektów morfologicznych, analiza plastyczności |
Integracja danych | Standard MES, zgodność z IPC-CFX | Systemy zarządzania wydajnością półprzewodników |
Systemy z zamkniętą pętlą łączą AOI z SPI, Pick-and-Place i innym sprzętem produkcyjnym. Kiedy AOI wykryje powtarzające się błędy w umiejscowieniu, system może wysłać dane korygujące w górę strumienia. Mirtec koncentruje się na komunikacji M2M w ramach linii SMT, podczas gdy Camtek łączy dane z kontroli z szerszymi systemami zarządzania wydajnością w celu uzyskania zaawansowanych opakowań.
Systemy 3D AOI generują duże ilości danych obrazowych i pomiarowych, które mogą zwiększać obciążenie sieci. Mirtec wykorzystuje przetwarzanie brzegowe do lokalnego przetwarzania danych i wysyłania kluczowych wyników kontroli do MES, natomiast Camtek wykorzystuje kompresję danych do zarządzania szczegółowymi zapisami kontroli półprzewodników. Obydwa podejścia pomagają zmniejszyć obciążenie sieci przy jednoczesnym zachowaniu ważnych danych produkcyjnych.
Zarówno Mirtec, jak i Camtek wysyłają dane z kontroli do systemów fabrycznych w celu analizy jakości i identyfikowalności. Mirtec zapewnia wizualne pulpity nawigacyjne dla typów usterek, fałszywych wezwań i wydajności maszyn, podczas gdy Camtek koncentruje się bardziej na szczegółowych trendach SPC i metrologii długoterminowej. Narzędzia te pomagają inżynierom identyfikować zmiany w procesach i poprawiać jakość produkcji.
Zaplanuj demonstrację porównawczą przy użyciu najbardziej złożonej płytki PCBA, łącznie ze znaną wadliwą płytką, aby ocenić rzeczywisty czas programowania i współczynnik wychwytywania defektów.
Sprawdź swoje aktualne stawki fałszywych połączeń i kategoryzuj je według typu komponentu, aby zidentyfikować konkretne martwe punkty optyczne na istniejącej linii SMT.
Oceń przepustowość sieci fabrycznej i limity API MES we współpracy z działem IT, aby upewnić się, że infrastruktura będzie w stanie obsłużyć ciągłe obciążenie danymi metrologicznymi 3D.
Przetestuj oprogramowanie do programowania w trybie offline podczas oceny dostawcy, aby zmierzyć dokładny czas wymagany do zbudowania od podstaw nowej biblioteki komponentów.
Odp.: Mirtec wykorzystuje kamery typu top-down o ultrawysokiej rozdzielczości w połączeniu z wieloczęstotliwościową projekcją prążków Moiré w celu szybkiej inspekcji SMT o szerokim polu widzenia. Camtek wykorzystuje specjalistyczne czujniki konfokalne lub oparte na interferometrii, przeznaczone do metrologii submikronowej, koncentrując się na ekstremalnej precyzji w przypadku półprzewodników i zaawansowanych podłoży opakowaniowych.
Odp.: Camtek radzi sobie z powierzchniami silnie odblaskowymi, wykorzystując zaawansowane silniki optyczne i specjalistyczne techniki oświetlenia skalibrowane pod kątem odbić lustrzanych. Dzięki temu czujniki rejestrują dokładne dane topograficzne na gołym krzemie, wypolerowanych metalach i mikrouciskach bez utraty danych zwykle powodowanej przez odblaski w standardowych systemach projekcyjnych.
Odp.: Mirtec ogólnie lepiej nadaje się do środowisk o dużym zróżnicowaniu i małej głośności. Oprogramowanie Intelli-Sys i automatyczne programowanie oparte na sztucznej inteligencji umożliwiają szybkie przepływy pracy związane z wprowadzaniem nowych produktów. Możliwość szybkiego dostrajania algorytmów i wdrażania scentralizowanych bibliotek komponentów znacznie skraca czas konfiguracji podczas częstych zmian linii.
Odp.: Mirtec łagodzi efekty cieni, stosując architekturę obejmującą wiele kamer, zazwyczaj obejmującą konfigurację z 8 projekcjami i 4 kamerami bocznymi. Kiedy wysoki komponent blokuje projekcję prążków z góry na dół, boczne kamery rejestrują zacienione obszary, zapewniając pełną kontrolę mniejszych sąsiadujących komponentów.
O: Tak. Aby zapobiec ograniczaniu przepustowości sieci i przekroczeniu limitu czasu interfejsu API, oba systemy wykorzystują przetwarzanie brzegowe do lokalnego przetwarzania surowych danych obrazu. Kompresują ogromne chmury punktów 3D w lekkie ładunki metadanych, przesyłając jedynie niezbędne metryki pozytywne/niezamierzone oraz dane o wysokości do MES za pośrednictwem standardowych protokołów.
Odp.: Sztuczna inteligencja ogranicza liczbę fałszywych wywołań, zastępując sztywne, oparte na regułach progi modelami głębokiego uczenia się wyszkolonymi na ogromnych zbiorach danych dotyczących akceptowalnych i wadliwych połączeń. Sztuczna inteligencja rozumie naturalne, akceptowalne różnice w wyglądzie lutów, co pozwala jej dokładnie klasyfikować złożone anomalie, które powodują fałszywe flagi w tradycyjnych algorytmach.
