Zespoły PCB o dużej gęstości i ekstremalna miniaturyzacja komponentów aż do rozmiarów metrycznych 01005 i 0201 pozostawiają zerowy margines błędu na hali produkcyjnej. Surowe standardy zgodności w sektorach motoryzacyjnym, lotniczym i medycznym przekształciły produkcję bez wad z przewagi konkurencyjnej w rygorystyczny wymóg podstawowy. Producenci nieustannie starają się zrównoważyć szybkość kontroli z absolutną dokładnością. Utrzymanie czasu taktu linii pozwala utrzymać kwoty produkcyjne na właściwym poziomie, ale eliminacja współczynników ucieczki i minimalizacja fałszywych wezwań wykonywanych przez ręczne stacje naprawcze stanowiące wąskie gardło jest równie istotne dla ogólnej wydajności.
Ocena optymalnego systemu zautomatyzowanej kontroli optycznej (AOI) wymaga wyjścia daleko poza podstawowe wymagania zawarte w arkuszach specyfikacji. Inżynierowie produkcji muszą analizować realia techniczne, ograniczenia fizyczne i rzeczywistą przepustowość. Analiza ta przedstawia kompromisy produkcyjne pomiędzy dwoma liderami branży. Zrozumienie niuansów wdrożenia maszyny Koh Young vs MEK AOI Machine zapewnia przejrzystość niezbędną do optymalizacji linii technologii montażu powierzchniowego (SMT) na rok 2026 i lata późniejsze.
Pomiar a kontrola: Koh Young opiera się na prawdziwej profilometrii 3D (interferometrii Moiré) w przypadku pomiarów absolutnych, co czyni ją złotym standardem w przypadku złożonych linii SMT o wysokiej niezawodności.
Wszechstronność kontra specjalizacja: MEK oferuje wysoce elastyczne systemy 5D/3D z wyjątkowym oświetleniem pod wieloma kątami, zapewniając silną przewagę w płytkach o mieszanej technologii (SMT i THT).
Rzeczywistość przepustowości: Podczas gdy MEK często zapewnia szybsze pozyskiwanie surowego obrazu, filtrowanie defektów oparte na sztucznej inteligencji firmy Koh Young drastycznie skraca czas wtórnego ręcznego przeglądu, często skutkując wyższą efektywną przepustowością linii.

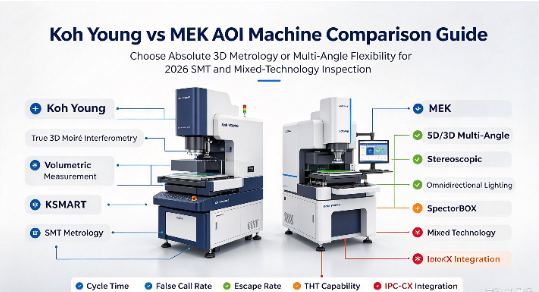

Zestawienie flagowych modeli: Ocena często sprowadza się do porównania serii Zenith firmy Koh Young (np. Zenith 2, Zenith Alpha) z systemami modułowymi ISO-Spector i SpectorBOX firmy MEK.
Stosunek kosztów do wydajności: MEK zazwyczaj charakteryzuje się niższym początkowym nakładem kapitałowym i szybszym wdrażaniem w środowiskach o dużym nakładzie/niskim wolumenie (HMLV), podczas gdy wyższa inwestycja początkowa Koh Young jest równoważona przez doskonałą ochronę wydajności w zastosowaniach o dużym wolumenie/niskim mieszaniu (HVLM) lub zastosowaniach o znaczeniu krytycznym.
Spis treści
Tradycyjne systemy 2D AOI sprawdzają tylko osie X i Y, więc mogą przeoczyć defekty związane z wysokością i mogą na nie wpływać kolory PCB lub elementy odblaskowe. True 3D AOI dodaje pomiar w osi Z w celu wykrywania podniesionych przewodów, problemów ze współpłaszczyznowością i defektów objętości lutu. Zapewnia dokładniejszy pomiar w przypadku złożonych zespołów PCB o dużej gęstości.

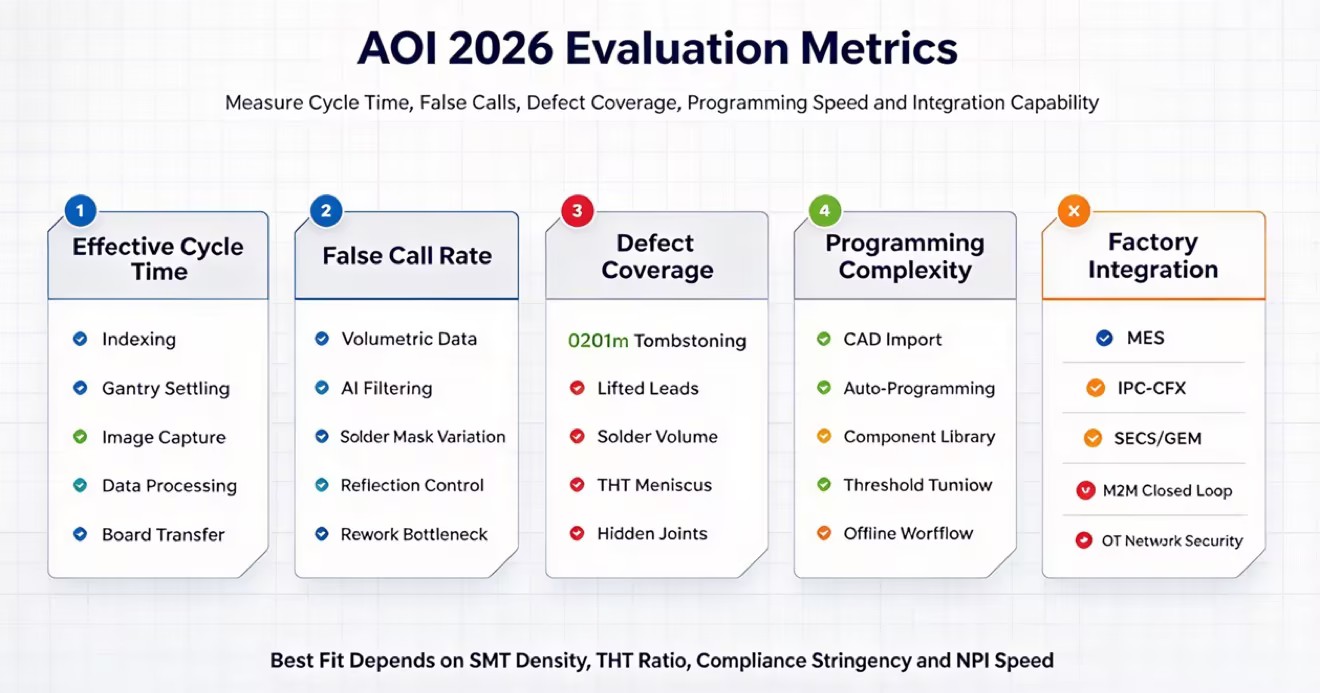

Szybkość AOI zależy od czegoś więcej niż tylko czasu skanowania aparatu. Ładowanie płytki, mocowanie, ruch suwnicy, przechwytywanie obrazu, przetwarzanie danych i przenoszenie płytki wpływają na całkowity czas cyklu. Fałszywe wywołania mogą również spowolnić produkcję, ponieważ operatorzy muszą je przeglądać ręcznie. Dobry system AOI powinien równoważyć szybką inspekcję z niskim odsetkiem fałszywych połączeń.
Nowoczesne systemy AOI wykorzystują sztuczną inteligencję do wykrywania defektów i identyfikowania zmian w procesach, zanim spowodują problemy z jakością. Śledząc zmiany położenia komponentu, objętości lutu i wysokości osi Z, sztuczna inteligencja może ostrzec operatorów, gdy produkcja zacznie się wahać. Edge AI może szybko przetwarzać te dane i pomóc fabrykom poprawić kontrolę jakości bez spowalniania linii produkcyjnej.
Koh Young wykorzystuje wielokierunkową technologię Moiré do sprawdzania komponentów PCB pod różnymi kątami, redukując cienie powodowane przez wysokie komponenty. Tworzy dane 3D w celu pomiaru wysokości, powierzchni i objętości komponentów oraz połączeń lutowanych. Pomaga to wykryć małe defekty na gęstych PCB i wspiera inspekcję w oparciu o standardy IPC.
Seria Koh Young Zenith obejmuje Zenith 2, Zenith Alpha i Zenith UHS do różnych potrzeb inspekcyjnych. Rozdzielczość optyczna mieści się w zakresie od 15 µm do 10 µm, przy czym opcja 10 µm jest przeznaczona do małych komponentów metrycznych 0201 i mikro-BGA. Kamery o wysokiej rozdzielczości i sztywne systemy bramowe pomagają również w utrzymaniu stabilnej kontroli 3D przy dużych prędkościach.
Integracja oprogramowania jest głównym wyróżnikiem każdej maszyny AOI firmy Koh Young . Ekosystem oprogramowania KSMART zapewnia scentralizowane centrum zarządzania jakością w całej fabryce. Oparte na sztucznej inteligencji narzędzie Koh Young Auto Programming (KAP) drastycznie skraca czas wymagany do skonfigurowania nowych profili płytek. KAP automatycznie rozpoznaje komponenty z danych CAD i stosuje prawidłowe parametry kontroli w oparciu o rozbudowaną, scentralizowaną bazę danych.
Co więcej, łączność Machine-to-Machine (M2M) umożliwia systemowi przesyłanie danych pomiarowych w czasie rzeczywistym z powrotem do systemów kontroli pasty lutowniczej (SPI) i maszyn Pick-and-Place. Ta komunikacja w zamkniętej pętli automatycznie koryguje na bieżąco przesunięcia rozmieszczenia i odchylenia objętości pasty. Jeśli AOI wykryje stałą zmianę położenia, wysyła polecenie przesunięcia bezpośrednio do montującego, rozwiązując problem bez interwencji człowieka.
Systemy Koh Young prosperują w sektorach produkcyjnych o zerowej tolerancji. Bezwzględne możliwości pomiarowe czynią je najlepszym wyborem w przypadku elektroniki samochodowej, gdzie awaria podzespołów może prowadzić do katastrofalnych problemów z bezpieczeństwem. Wykonawcy z branży lotniczej i obronnej polegają na tej technologii, aby spełnić rygorystyczne wymagania dotyczące dokumentacji regulacyjnej.
Producenci urządzeń medycznych wykorzystują metrologię wysokiej rozdzielczości, aby zapewnić bezbłędne działanie implantów i monitorów o znaczeniu krytycznym dla życia. Dodatkowo mobilne zakłady PCBA o bardzo dużym zagęszczeniu korzystają ze zdolności systemu do kontroli mikroskopijnych komponentów ciasno upakowanych razem bez zakłóceń cienia. Gdy wymagana jest absolutna pewność, prawdziwa metrologia 3D zapewnia niezbędne obiektywne dane.
MEK wykorzystuje obrazowanie 5D/3D i oświetlenie pod wieloma kątami do elastycznej kontroli PCB. System składający się z 9 kamer łączy jedną górną kamerę z ośmioma kamerami bocznymi do sprawdzania ukrytych połączeń lutowanych, wysokich komponentów, przewodów J i skrzydeł mewy. Taka konstrukcja pomaga wykryć defekty, które mogą przeoczyć standardowe kamery montowane z góry na dół.
MEK ISO-Spector M1A łączy w sobie kontrolę 3D, sztuczną inteligencję i szybkie przetwarzanie obrazu. SpectorBOX umożliwia elastyczną kontrolę z góry na dół lub z dołu do linii lutowania falowego i selektywnego. Duży prześwit w osi Z obsługuje również płyty z dużymi kondensatorami, radiatorami i innymi wysokimi komponentami.
MEK może sprawdzać zarówno zespoły SMT, jak i THT, dzięki czemu nadaje się do płytek o mieszanej technologii. Kontrola od dołu do góry pomaga wykryć niewystarczającą ilość lutowia, mostkowanie, defekty w postaci otworów na kołki i inne problemy na stykach lutowanych falowo. Elastyczne oświetlenie ułatwia również inspekcję dużych elementów THT.
MEK doskonale nadaje się do produkcji o dużej różnorodności i małych nakładach, gdzie projekty PCB i typy komponentów często się zmieniają. Jego elastyczny system kontroli może obsługiwać SMT, THT, ciężkie płyty miedziane i komponenty o różnych rozmiarach. Dzięki temu jest przydatny dla producentów kontraktowych i producentów elektroniki przemysłowej.
MEK wykorzystuje szybkie kamery do szybkiego przechwytywania obrazów 2D/3D, co daje mu przewagę w szybkości skanowania surowego. Koh Young przetwarza większe zbiory danych 3D z projekcji Moiré, ale nowsza technologia GPU i Edge AI poprawiła prędkość przetwarzania. Obydwa systemy mogą wspierać efektywną kontrolę złożonych zespołów PCB.
Koh Young specjalizuje się w inspekcjach SMT, ponieważ dzięki pomiarom 3D może wykryć małe defekty, takie jak nagrobki 0201 i problemy z ilością lutu. MEK dobrze radzi sobie z THT i wysokimi komponentami, ponieważ boczne kamery mogą sprawdzać złącza, połączenia lutowane i obszary ukryte przed kamerami umieszczonymi z góry na dół.
Koh Young wykorzystuje pomiary wysokości i objętości 3D w celu identyfikacji defektów i ograniczenia liczby fałszywych połączeń. MEK wykorzystuje algorytmy AI do oddzielania rzeczywistych defektów od różnic wizualnych spowodowanych kolorami PCB lub elementami odblaskowymi. Obydwa systemy mają na celu ograniczenie liczby fałszywych wezwań i uniemożliwienie przejścia kontroli uszkodzonych płytek.
Koh Young używa oprogramowania KAP do tworzenia programów kontroli na podstawie danych CAD i automatycznego ustawiania parametrów kontroli. MEK wykorzystuje konfigurowalną bibliotekę komponentów, która daje inżynierom większą kontrolę nad ustawieniami oświetlenia i inspekcji. Obydwa systemy obsługują integrację MES poprzez standardy SECS/GEM i IPC-CFX.
Zarówno Koh Young, jak i MEK zapewniają globalne wsparcie techniczne i usługi w zakresie części zamiennych. Koh Young korzysta z regionalnych ośrodków wsparcia i zdalnej diagnostyki, natomiast MEK działa za pośrednictwem regionalnych dystrybutorów i partnerów integracyjnych. Kupujący powinni przed zakupem porównać czas reakcji lokalnych inżynierów, dostępność części zamiennych i umowy dotyczące poziomu usług (SLA).
Wymiar oceny | Koh Młody | MEK (Marantz) | Wpływ operacyjny |
|---|---|---|---|
Technologia rdzenia | Prawdziwa interferometria mory 3D | Stereoskopowy obraz wielokątowy 5D/3D | Określa pomiar bezwzględny w porównaniu z możliwością kontroli wizualnej. |
Wychwytywanie defektów SMT | Wyjątkowe (mikrokomponenty) | Mocny | Krytyczne dla mobilnych i medycznych PCBA o dużej gęstości. |
THT / Wysokie komponenty | Umiarkowane (ograniczenia cienia) | Wyjątkowy (system 9 kamer) | Decyduje o wydajności na płytach mieszanych technologicznie i przemysłowych. |
Fałszywa stawka połączeń | Prawie zero (dane wolumetryczne) | Niski (filtrowany przez AI) | Bezpośrednio wpływa na wąskie gardło związane z ręcznymi przeróbkami i efektywną przepustowość. |
Metoda programowania | Automatyczne programowanie AI (KAP) | Konfigurowalny w oparciu o bibliotekę | Wpływa na prędkość NPI (wprowadzenie nowego produktu) i szkolenie operatorów. |
Luz osi Z | Standardowa odprawa SMT | Opcje wysokiego rozliczenia | Określa zdolność do sprawdzania płytek z masywnymi radiatorami lub przekaźnikami. |
Podstawowa decyzja koncepcyjna sprowadza się do wyboru pomiędzy sztywną kontrolą procesu a zwinną możliwością adaptacji. Wdrażanie technologii Koh Young oznacza zaangażowanie się w metrologię absolutną. Jest to decyzja o zmierzeniu każdego fizycznego wymiaru deski, aby zagwarantować zgodność z bezlitosnymi standardami branżowymi. Ta sztywna kontrola jest konieczna w środowiskach, w których pojedyncza wada jest niedopuszczalna, np. w przemyśle lotniczym lub medycznym.
Z drugiej strony wdrożenie technologii MEK oznacza priorytetowe traktowanie elastyczności. Podjęto decyzję o zbudowaniu wysoce elastycznego procesu kontroli, który będzie w stanie obsłużyć nieprzewidywalne mieszanki produktów, ciężkie komponenty THT i różnorodne układy płytek. Producenci muszą bezpośrednio dostosować wybór maszyn do dominującej rzeczywistości produkcyjnej. Zakład wytwarzający dużą ilość produktów, w którym działają identyczne płyty do smartfonów, wymaga ścisłej standaryzacji, natomiast producent kontraktowy wytwarzający pięćdziesiąt różnych produktów tygodniowo potrzebuje elastycznych możliwości produkcyjnych.
Żadna maszyna nie jest uniwersalnie lepsza we wszystkich środowiskach produkcyjnych. Optymalny wybór zależy całkowicie od konkretnej złożoności płytki, stosunku komponentów SMT do THT oraz surowości wymagań branżowych. Wybierz firmę Koh Young, jeśli Twój zakład produkuje płytki SMT o krytycznym znaczeniu dla działalności firmy o dużej gęstości, w przypadku których bezwzględne pomiary 3D i kontrola procesu w pętli zamkniętej są obowiązkowe, aby spełnić standardy motoryzacyjne lub medyczne. Wybierz MEK, jeśli prowadzisz zakład produkcyjny o dużym zróżnicowaniu, zajmujący się różnorodnymi typami płyt, ciężkimi komponentami THT i potrzebujesz wysoce wszechstronnego systemu zdolnego do szybkich zmian.
Skompiluj partię testową najbardziej złożonych, podatnych na defekty zespołów PCB, aby służyć jako standard porównawczy.
Zaplanuj demonstracje na żywo z obydwoma dostawcami, aby uruchomić tablice porównawcze i zarejestrować rzeczywisty wymagany czas programowania.
Zmierz współczynnik fałszywych wywołań i współczynnik ucieczki podczas testu na żywo, aby obliczyć rzeczywistą efektywną przepustowość dla konkretnego asortymentu produktów.
Przeprowadź audyt powierzchni produkcyjnej i infrastruktury sieciowej, aby zapewnić zgodność z wymaganiami fizycznymi i integracją MES wybranej maszyny.
Odp.: Koh Young wykorzystuje wielokierunkową interferometrię Moiré do rejestrowania bezwzględnych pomiarów objętości 3D każdego komponentu i złącza lutowanego. MEK wykorzystuje wszechstronne systemy wielokątowych kamer stereoskopowych 5D/3D, które doskonale sprawdzają się w kontroli złożonych geometrii i ukrytych połączeń przy użyciu oświetlenia dookólnego.
Odp.: MEK ogólnie działa lepiej w zastosowaniach THT. Ich systemy oferują opcje kontroli od dołu do góry, modułowość linii do lutowania na fali oraz wielokątowe kamery boczne o dużej prześwicie, które kontrolują wysokie komponenty i ciężkie złącza przemysłowe bez zakłóceń w cieniu.
O: Tak. Obie marki w pełni obsługują nowoczesne standardy integracji fabrycznej, w tym protokoły IPC-CFX i SECS/GEM. Ułatwiają bezproblemową komunikację między maszynami, umożliwiając AOI przesyłanie danych w czasie rzeczywistym z powrotem do kontroli pasty lutowniczej i sprzętu typu pick-and-place.
O: Tak. Chociaż wykorzystują obrazowanie stereoskopowe, a nie absolutną metrologię Moiré, ich zaawansowane algorytmy i kamery typu top-down o wysokiej rozdzielczości dokładnie wykrywają mikrodefekty, nagrobki i mostki na gęsto upakowanych zespołach do montażu powierzchniowego.
Odp.: Koh Young minimalizuje liczbę fałszywych połączeń, opierając się na ścisłych, obiektywnych pomiarach objętościowych, a nie na interpretacji wizualnej. MEK ogranicza liczbę fałszywych połączeń, wykorzystując zaawansowane algorytmy filtrowania, które uczą się odróżniać rzeczywiste defekty strukturalne od nieszkodliwych anomalii wizualnych, takich jak różne kolory maski lutowniczej.
