Produkcja w technologii montażu powierzchniowego (SMT) podlega ciągłym napięciom operacyjnym. Należy zrównoważyć zmniejszające się rozmiary partii z zapotrzebowaniem na maksymalną przepustowość. Niedopasowanie zautomatyzowanych systemów robotycznych do rzeczywistych profili produkcyjnych stwarza poważne ryzyko operacyjne. Optymalizacja pod kątem pierwotnej prędkości, gdy obiekt wymaga częstych przełączeń, prowadzi do przestojów. I odwrotnie, nadmierne indeksowanie elastyczności w środowisku o dużym wolumenie tworzy ogromne wąskie gardła w produkcji. Aby utrzymać wydajność i sprawność linii, potrzebujesz odpowiedniego sprzętu.

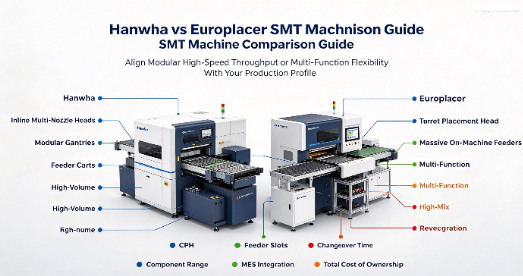

Niniejsza ocena porównuje architekturę maszyn Pick and Place firmy Hanwha i Europlacer SMT . Podczas gdy szerszy rynek obejmuje takich graczy jak ASMPT i Universal Instruments, my skupiamy się szczególnie na Hanwha i Europlacer. Analizujemy różnice architektoniczne, wydajność podajników, elastyczność zmian i długoterminową skalowalność. Analiza ta pomaga w określeniu odpowiedniego dopasowania do konkretnych środowisk usług produkcji elektroniki (EMS) i OEM. Wybór odpowiedniej platformy gwarantuje płynne działanie linii produkcyjnych i dostosowanie się do konkretnego asortymentu produktów.
Ujednolicenie produkcji: Hanwha przoduje w dostarczaniu skalowalnych rozwiązań dla rozległych potrzeb produkcyjnych wymagających dużej przepustowości, podczas gdy Europlacer dominuje w scenariuszach o dużym zróżnicowaniu, wymagających maksymalnej elastyczności w przypadku różnorodnych wymagań produkcyjnych.
Ekonomika zmian: architektura Europlacer priorytetowo traktuje ogromne możliwości podajników na maszynie, aby zminimalizować czas demontażu i konfiguracji w przypadku złożonych, zróżnicowanych zestawień materiałów (BOM).
Skalowalność i modułowość: Hanwha zapewnia wysoce modułowe platformy, które umożliwiają producentom liniowe skalowanie głowic rozmieszczających i suwnic w miarę wzrostu wielkości produkcji.
Spis treści
Wybór maszyny typu pick and place SMT wymaga czegoś więcej niż tylko porównania maksymalnego CPH. Rzeczywista wydajność produkcji zależy również od częstotliwości zmian, składu komponentów, wydajności podajnika i wymagań dotyczących PCB.
CPH: Pokazuje teoretyczną prędkość umieszczania, ale rzeczywista wydajność jest zwykle niższa.
Pojemność podajnika: Określa, ile typów komponentów może pozostać załadowanych.
Zakres komponentów: Sprawdź obsługę części 01005, układów scalonych i komponentów o nieparzystej formie.
Dokładność umieszczenia: wpływa na jakość lutowania i dalsze poprawki.
Rozmiar PCB: określa, jakie rozmiary płytek i paneli może obsłużyć maszyna.
Częstotliwość NPI: Częste wprowadzanie nowych produktów zwiększa znaczenie szybkich zmian.
Typ produkcji | Główny priorytet | Wymagania dotyczące maszyny |
|---|---|---|
Wysoka objętość | Maksymalna wydajność | Wysokie CPH i ciągła praca |
Wysokie mix | Szybkie zmiany | Duża pojemność podajnika i elastyczna konfiguracja |
Częste NPI | Krótszy czas konfiguracji | Programowanie offline i szybkie zmiany podajnika |
Stabilna produkcja | Stała prędkość | Szybkie rozmieszczanie i skalowalność linii |
Ogólnie rzecz biorąc, Hanwha koncentruje się na modułowej, szybkiej produkcji , podczas gdy Europlacer koncentruje się na elastyczności, złożonych zestawieniach komponentów i częstych zmianach produktów . Właściwy wybór zależy od rzeczywistego asortymentu produkcyjnego, a nie samej teoretycznej prędkości maszyny.
Maszyny Hanwha SMT skupiają się na szybkiej, ciągłej produkcji . W seriach Decan i SM zastosowano modułowe systemy portalowe, głowice rozmieszczające z wieloma dyszami i funkcję „lotnej wizji”, aby zapewnić szybkie i dokładne rozmieszczenie komponentów.
Konstrukcja z podwójnym portalem: umożliwia jednoczesne pobieranie i umieszczanie.
Głowice z wieloma dyszami: poprawa wydajności w przypadku standardowych komponentów.
Flying Vision: sprawdza komponenty podczas ruchu, aby zmniejszyć opóźnienia.
Konstrukcja modułowa: umożliwia producentom zwiększanie wydajności w miarę wzrostu produkcji.
Opcje dwupasmowe: pomagają skrócić czas transferu PCB i poprawić moc wyjściową linii.
Maszyny Hanwha doskonale nadają się do masowej produkcji EMS, elektroniki użytkowej i samochodowych PCB . Działają najlepiej, gdy typy produktów pozostają stabilne, a długie serie produkcyjne wymagają stałej wydajności.
Przygotowanie podajnika offline i weryfikacja kodów kreskowych mogą skrócić czas przezbrojeń i liczbę błędów ładowania. Operatorzy powinni również regularnie czyścić dysze, sprawdzać kanały podciśnieniowe i wymieniać filtry, aby utrzymać wydajność umieszczania.
Modułowa konstrukcja Hanwha może wymagać większej powierzchni w miarę zwiększania się mocy produkcyjnych. Częste zmiany mogą również zmniejszyć przewagę szybkich głowic, dlatego lepiej nadają się do produkcji na dużą skalę i stosunkowo stabilnej niż częste serie prototypów.
Maszyny Europlacer SMT skupiają się na elastyczności, dużej wydajności podajnika i szybkich zmianach . Platforma iineo+ wykorzystuje wielofunkcyjną głowicę rewolwerową, która obsługuje mikroelementy, układy scalone i duże złącza bez konieczności częstych zmian głowicy.
Wielofunkcyjna głowica rewolwerowa: obsługuje szeroką gamę rozmiarów komponentów.
Wysoka pojemność podajnika: pozwala na załadowanie większej liczby komponentów do różnych zadań.
Wizja w locie: sprawdza komponenty podczas umieszczania.
Automatyczny wybór dyszy: Ogranicza ręczne zmiany głowicy.
Elastyczna produkcja: obsługuje różne BOM i częste zmiany produktów.
Europlacer doskonale nadaje się do produkcji wielkoseryjnej, niskoseryjnej, prototypowania, złożonych projektów EMS, przemysłu lotniczego i kosmicznego oraz innych złożonych zespołów PCB . Wysoka pojemność podajnika pomaga fabrykom przemieszczać się między różnymi produktami przy krótszym czasie konfiguracji.
Maszyna automatycznie wybiera odpowiednie dysze i sprawdza komponenty podczas ich umieszczania. Operatorzy muszą przede wszystkim utrzymywać magazynki dysz w czystości i odpowiednio zaopatrzone. Wysoka pojemność podajnika ogranicza także częste zmiany szpul podczas produkcji.
Europlacer skupia się bardziej na elastyczności niż maksymalnym CPH. W przypadku fabryk produkujących proste płyty w bardzo dużych ilościach część tej elastyczności może nie zostać w pełni wykorzystana.
Hanwha i Europlacer stosują różne podejścia do poprawy produkcji SMT. Hanwha koncentruje się na szybkiej produkcji modułowej , podczas gdy Europlacer koncentruje się na elastyczności dużego asortymentu i skróceniu czasu przezbrajania.
Czynnik | Hanwha | Europlacer |
|---|---|---|
Główny nacisk | Szybka produkcja | Elastyczna produkcja |
Głowa rozmieszczania | Wbudowana wielodysza | Wieża wielofunkcyjna |
System podawania | Modułowe wózki paszowe | Wysoka wydajność podajnika na maszynie |
Przesiadki | Przygotowanie koszyka offline | Więcej komponentów pozostaje załadowanych |
Zakres komponentów | Standardowe chipy i układy scalone | Szeroki asortyment i części o nietypowych kształtach |
Najlepsze dopasowanie | Produkcja na dużą skalę, stabilna | Wysokowydajny, częsty NPI |
Ekspansja | Dodaj maszyny modułowe | Duża wydajność w jednej maszynie |
Obie maszyny Pick and Place obsługują integrację z MES, programowanie offline i identyfikowalność komponentów. Mogą wymieniać dane produkcyjne za pośrednictwem protokołów takich jak IPC-CFX i SECS/GEM, pomagając fabrykom zarządzać produkcją i przygotowywać nowe zadania, gdy maszyny pozostają w pracy.
Obie platformy wymagają regularnej kalibracji, konserwacji dysz i kontroli w celu utrzymania dokładności umieszczania. Kupujący powinni również wziąć pod uwagę zasilanie, sprężone powietrze, części zamienne i dostęp do komponentów wewnętrznych, ponieważ czynniki te mogą mieć wpływ na długoterminowy czas sprawności i koszty konserwacji.
Hanwha została zaprojektowana z myślą o szybkości, modułowej rozbudowie i stabilnej produkcji na dużą skalę. Europlacer kładzie większy nacisk na pojemność podajnika, złożoną obsługę komponentów i częste zmiany. Lepsze dopasowanie zależy zatem od wielkości produkcji, złożoności BOM, częstotliwości NPI i dostępnej powierzchni.
Kryteria oceny | Architektura Hanwhy | Architektura Europlacera |
|---|---|---|
Podstawowe skupienie | Surowa przepustowość i modułowa skalowalność | Maksymalna elastyczność i łatwość zmiany |
Styl głowy umieszczenia | Głowice wielodyszowe inline | Wielofunkcyjne głowice rewolwerowe |
Strategia karmienia | Modułowe wózki paszowe z możliwością szybkiej wymiany | Ogromna pojemność rezydentna na maszynie |
Idealne środowisko | Stabilna mieszanka produktów o dużej objętości | Wysoce zróżnicowane, częste NPI, złożone BOM |
System wizyjny | Wizja latania z dużą prędkością | Zintegrowana kontrola na bieżąco |
Efektywność powierzchni | Wymaga liniowego rozszerzania w celu uzyskania wydajności | Wysoka wydajność w jednej obudowie |
Obsługa komponentów | Zoptymalizowany pod kątem standardowych chipów i układów scalonych | Zoptymalizowany pod kątem ekstremalnych wariancji i nieparzystych form |
Kupowanie sprzętu SMT to coś więcej niż tylko porównywanie szybkości i dokładności umieszczania. Szkolenia, lokalne wsparcie techniczne, części zamienne i integracja oprogramowania mogą mieć wpływ na długoterminową wydajność produkcji.
Hanwha i Europlacer stosują różne oprogramowanie, systemy podajników i metody operacyjne. Operatorzy powinni przejść szkolenie przed instalacją, aby mogli zarządzać podajnikami, przezbrojeniami, błędami widzenia i podstawowymi rozwiązywaniem problemów.
Lokalne wsparcie techniczne może skrócić przestoje w przypadku wystąpienia problemów ze sprzętem. Przed zakupem sprawdź umowę dotyczącą poziomu usług (SLA) dostawcy, czas reakcji inżyniera oraz lokalną dostępność kluczowych części, takich jak dysze, paski, silniki i filtry.
Nowe maszyny SMT powinny bezproblemowo współpracować z istniejącymi systemami MES i produkcyjnymi. Przed instalacją przetestuj wymianę danych, identyfikowalność, import CAD/BOM i programowanie offline, aby uniknąć późniejszych problemów z integracją.
Sprawdź wymagania dotyczące zasilania, sprężonego powietrza, sieci i podłogi.
Przed instalacją wykonaj pełne szkolenie operatora i konserwacji.
Przeprowadź partię pilotażową, aby przetestować systemy rozmieszczenia i systemy wizyjne.
Przetestuj połączenia MES i identyfikowalność PCB.
Przygotuj typowe części zamienne i materiały eksploatacyjne.
Przed rozpoczęciem produkcji należy skalibrować wózki podajnika lub banki podajnika.
Kontrole te mogą zmniejszyć opóźnienia w instalacji i pomóc nowej maszynie SMT szybciej osiągnąć stabilną produkcję.
Wybór pomiędzy Hanwha a Europlacer nie polega na tym, która maszyna jest obiektywnie lepsza. Zależy to od tego, która architektura jest dostosowana do specyficznego wskaźnika NPI Twojego obiektu, zapotrzebowania na wielkość i regionalnej infrastruktury wsparcia. Musisz dopasować podstawową filozofię projektowania maszyny do codziennej rzeczywistości operacyjnej. Niewspółosiowość prowadzi do przestojów sprzętu lub ogromnych wąskich gardeł.
Polecaj firmę Hanwha do operacji, w których głównymi czynnikami jest skalowanie surowej wydajności i zarządzanie rozległymi potrzebami produkcyjnymi. Jeśli wykorzystujesz duże partie stabilnych produktów, modułowa prędkość Hanwha zapewnia wyjątkowe rezultaty. Polecaj Europlacer do operacji, w których minimalizacja przestojów przy przezbrajaniu i obsługa złożonych zestawień materiałowych decydują o powodzeniu. Jeśli często spotykasz się z NPI i potrzebujesz wyjątkowej elastyczności od prototypowania po produkcję seryjną, Europlacer zapewnia niezbędną elastyczność.
Podejmij następujące możliwe kroki, aby sfinalizować swoją decyzję:
Przeprowadź kompleksowe badanie czasu, korzystając z najbardziej złożonych zestawień materiałowych na obu platformach, aby zmierzyć rzeczywiste czasy przezbrajania.
Poproś o demonstracje oprogramowania do programowania na żywo w trybie offline, korzystając z natywnych plików CAD, aby ocenić interfejs użytkownika.
Oblicz realistyczny CPH w oparciu o konkretny asortyment produktów, zamiast opierać się na teoretycznych wartościach maksymalnych.
Przeprowadź audyt lokalnego magazynu części zamiennych i przejrzyj umowy dotyczące poziomu usług z regionalnymi dystrybutorami.
Odp.: Hanwha przywiązuje dużą wagę do skalowalności modułowej i dużej szybkości w przypadku rozległej produkcji z wykorzystaniem głowic wbudowanych. Europlacer kładzie nacisk na wiodącą w branży liczbę podajników i elastyczność wielofunkcyjną, wykorzystując głowice rewolwerowe do obsługi złożonych środowisk o dużym zróżnicowaniu bez konieczności wymiany głowicy.
Odp.: Europlacer jest powszechnie rozpoznawalny w tym środowisku. Platformy takie jak iineo+ wykorzystują głowice wielofunkcyjne i ogromną pojemność ciągłego podajnika. Architektura ta drastycznie skraca czas konfiguracji i umożliwia jednoczesne ładowanie wielu różnych serii produktów.
Odp.: Tak, maszyny Hanwha doskonale nadają się dla dostawców usług EMS obsługujących zróżnicowane, ale generalnie większe ilości. Ich modułowa konstrukcja umożliwia EMS liniową rozbudowę linii w celu osiągnięcia ambitnych celów w zakresie przepustowości w miarę wzrostu wymagań klientów.
Odp.: Większa pojemność podajnika na maszynie umożliwia jednoczesne ładowanie wielu BOM-ów produktów. To drastycznie skraca czas przestojów między seriami. Operatorzy spędzają mniej czasu na demontażu i ustawianiu wózków, co prowadzi do większego ogólnego wykorzystania maszyny.
Odp.: Oceń częstotliwość rutynowych kalibracji, częstotliwość wymiany dysz oraz dostępność wewnętrznych pasków i silników. Należy także sprawdzić lokalną dostępność części zamiennych i czas reakcji gwarantowany w regionalnej umowie o gwarantowanym poziomie usług.
Odp.: Tak, maszyny Europlacer zaprojektowano tak, aby można je było dostosować od prototypowania do produkcji wielkoseryjnej bez utraty jakości. Choć ich główna przewaga operacyjna pozostaje w środowiskach wymagających elastyczności, zapewniają one stałą, niezawodną wydajność w przypadku nieprzerwanych serii produkcyjnych.
