W technologii montażu powierzchniowego o dużej gęstości (SMT) wpływ finansowy fałszywych wezwań i ucieczki defektów rośnie wykładniczo wraz z miniaturyzacją komponentów. Podczas umieszczania komponentów 0201m i 01005 zespoły inżynieryjne i ds. jakości mają trudności z zrównoważeniem wydajności kontroli z absolutną precyzją. Starsze systemy zautomatyzowanej kontroli optycznej (AOI) w dużym stopniu opierają się na ręcznym dostrajaniu progów. Prowadzi to do zmęczenia operatora, niespójnej klasyfikacji defektów i wąskich gardeł produkcyjnych podczas wprowadzania nowego produktu (NPI).

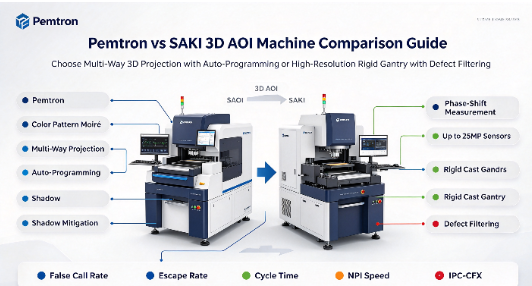

Rozwiązanie tych wąskich gardeł wymaga oceny platform 3D AOI nowej generacji. W tej analizie porównuje się sprzęt optyczny, ekosystemy oprogramowania oparte na sztucznej inteligencji i realia operacyjne architektur Pemtron i SAKI. Oceniamy, jak różne technologie projekcyjne i modele uczenia maszynowego wpływają na wykrywanie defektów na hali produkcyjnej. Dowiesz się, który system najlepiej pasuje do konkretnych środowisk produkcyjnych, umożliwiając Twojemu zespołowi optymalizację szybkości linii bez utraty kontroli jakości.
Architektura sprzętowa narzuca precyzję linii bazowej: Pemtron wykorzystuje zaawansowaną projekcję 3D Moiré ze wzorami kolorów do bardzo szczegółowego profilowania połączeń lutowanych, podczas gdy SAKI kładzie nacisk na stabilność sztywnego gantry i szybkie przechwytywanie obrazu w celu zapewnienia stałej powtarzalności.
Wdrożenie sztucznej inteligencji różni się zakresem: obie platformy wykorzystują uczenie maszynowe, ale ich zastosowanie jest różne — Pemtron koncentruje się głównie na automatycznym programowaniu i skracaniu czasu konfiguracji NPI, podczas gdy SAKI priorytetowo traktuje filtrowanie defektów oparte na sztucznej inteligencji, aby zminimalizować liczbę fałszywych połączeń.
Kompromis w zakresie przepustowości i rozdzielczości: Wybór pomiędzy tymi systemami wymaga dopasowania pola widzenia (FOV) maszyny i możliwości rozdzielczości kamery (np. 12 MP w porównaniu z 25 MP) do konkretnych wymagań dotyczących szybkości linii i gęstości komponentów.
Gotowość do inteligentnej fabryki i synergia w pętli zamkniętej: oba systemy obsługują standardy Przemysłu 4.0 (IPC-CFX, Hermes), ale ich zdolność do bezproblemowej integracji z istniejącymi systemami kontroli pasty lutowniczej (SPI) i automatycznej kontroli rentgenowskiej (AXI) narzuca prawdziwą kontrolę procesu w pętli zamkniętej.
Spis treści
Systemy AOI muszą równoważyć fałszywe połączenia i pominięte defekty. Zbyt wiele fałszywych wezwań zwiększa ręczne przeglądy i obciążenie operatora, natomiast pominięte usterki mogą prowadzić do problemów z jakością i kosztów gwarancji. Producenci powinni przetestować systemy AOI z prawdziwymi płytkami produkcyjnymi, aby potwierdzić, że mogą ograniczyć fałszywe alarmy, jednocześnie wykrywając kulki lutownicze, mostki i niewystarczającą ilość lutu.
Szybkość inspekcji AOI musi odpowiadać pozostałej linii SMT, aby uniknąć wąskich gardeł produkcyjnych. Większe pole widzenia (FOV) umożliwia kontrolę większej liczby komponentów jednocześnie i skrócenie czasu cyklu, ale jakość obrazu i dokładność osi Z muszą pozostać stabilne. Wybierając system, producenci powinni zrównoważyć pole widzenia, szybkość kontroli i złożoność PCB.
Szybkie wprowadzanie nowych produktów (NPI) pomaga producentom radzić sobie z częstymi zmianami produktów. Nowoczesne systemy AOI mogą importować dane ODB++ lub Gerber, identyfikować komponenty i automatycznie tworzyć podstawowe ustawienia kontroli. Ogranicza to ręczne programowanie i może skrócić czas konfiguracji z dni do godzin.
Przy ocenie systemu AOI Pemtron i SAKI podstawowa różnica polega na metodach przechwytywania optycznego. Pemtron w dużym stopniu opiera się na projekcji wielokierunkowej i technologii Moiré. Podejście to umożliwia rzutowanie precyzyjnych wzorów siatki na płytkę drukowaną pod różnymi kątami. Gdy te jasne wzory uderzają w zakrzywione filety lutownicze lub korpusy komponentów, linie odkształcają się. Kamera rejestruje tę deformację, a oprogramowanie oblicza dokładną wysokość i objętość na podstawie przesunięcia fazowego siatki.
Ta strategia wielu projekcji doskonale radzi sobie z eliminowaniem efektów cienia. Wysokie komponenty, takie jak kondensatory elektrolityczne, przekaźniki lub duże złącza, często blokują dostęp światła do sąsiednich mikroelementów pasywnych. Rzucając światło pod czterema lub ośmioma różnymi kątami, Pemtron zapewnia odpowiednie oświetlenie każdego filetu lutowniczego. Zapobiega to martwym punktom i umożliwia dokładne profilowanie 3D nawet w gęsto zaludnionych obszarach desek.
SAKI łączy kamery o wysokiej rozdzielczości od 12 MP do 25 MP z technologią pomiaru przesunięcia fazowego w celu kontroli małych komponentów, takich jak 0201m. Soczewki telecentryczne pomagają w utrzymaniu dokładnych pomiarów w całym polu widzenia (FOV), umożliwiając systemowi zrównoważenie szybkości kontroli ze szczegółami niezbędnymi w przypadku mikroelementów i połączeń lutowanych.
Stabilne konstrukcje maszyn zapobiegają wpływowi wibracji na jakość obrazu AOI. SAKI wykorzystuje sztywną konstrukcję gantry, aby poprawić stabilność podczas szybkiego skanowania, podczas gdy Pemtron wykorzystuje silniki liniowe i precyzyjne enkodery w celu zapewnienia płynnego ruchu. Obydwa projekty umożliwiają powtarzalną kontrolę, ale wykorzystują różne podejścia do kontrolowania wibracji i ruchu.
Pemtron wykorzystuje sztuczną inteligencję do przyspieszenia konfiguracji wprowadzenia nowego produktu (NPI). Oprogramowanie importuje dane CAD, identyfikuje pakiety komponentów i automatycznie stosuje odpowiednie ustawienia kontroli. Inżynierowie muszą jedynie przejrzeć i dostosować sugerowane parametry, a system może wyciągnąć wnioski z tych zmian, aby ulepszyć przyszłe programowanie i skrócić czas konfiguracji.
Podczas gdy Pemtron koncentruje się na stronie programistycznej, SAKI AOI Systems wdraża sztuczną inteligencję przede wszystkim w celu filtrowania defektów podczas produkcji. SAKI szkoli swoje sieci neuronowe na milionach rzeczywistych połączeń lutowanych. Sztuczna inteligencja rozumie subtelne wizualne różnice między krytyczną wadą a łagodną anomalią i działa podobnie jak doświadczony inspektor.
Zmienne pozostałości topnika często powodują fałszywe alarmy o niewystarczającym lutowaniu w starszych maszynach. Sztuczna inteligencja SAKI rozpoznaje teksturę i wzorce odbicia strumienia. Tłumi alarm, umożliwiając przejście tablicy bez interwencji operatora. To ukierunkowane zastosowanie uczenia maszynowego bezpośrednio atakuje odsetek fałszywych połączeń, uwalniając personel kontroli jakości od skupienia się na rzeczywistych odchyleniach procesu, zamiast na szukaniu wad widmowych.
Wysokie złącza, kondensatory i osłony RF mogą tworzyć cienie, które zasłaniają pobliskie małe elementy przed kamerami umieszczonymi z góry na dół. Zaawansowane systemy 3D AOI wykorzystują kamery ustawione pod kątem bocznym i wielokierunkowe oświetlenie do kontroli tych obszarów. Poprawia to widoczność połączeń lutowanych i zmniejsza martwe punkty na płytach o dużej gęstości.
Małe komponenty, takie jak 0201m i 01005, wymagają kontroli o wysokiej rozdzielczości. Systemy 3D AOI wykorzystują precyzyjne pomiary w osi Z do wykrywania niewielkich zmian wysokości i defektów, takich jak nagrobki. Pomaga to zapobiec przejściu słabych połączeń lutowniczych do następnego etapu produkcji.
Systemy 3D AOI mierzą objętość, wysokość i kształt złącza lutowniczego, zamiast tylko sprawdzać, czy występuje lut. Pomaga to wykryć niewystarczającą ilość lutu, jego nadmiar i możliwe mostki, które mogą być trudne do dostrzeżenia podczas kontroli 2D. Dokładny pomiar 3D spełnia również wymagania inspekcji klasy 3 IPC-A-610.

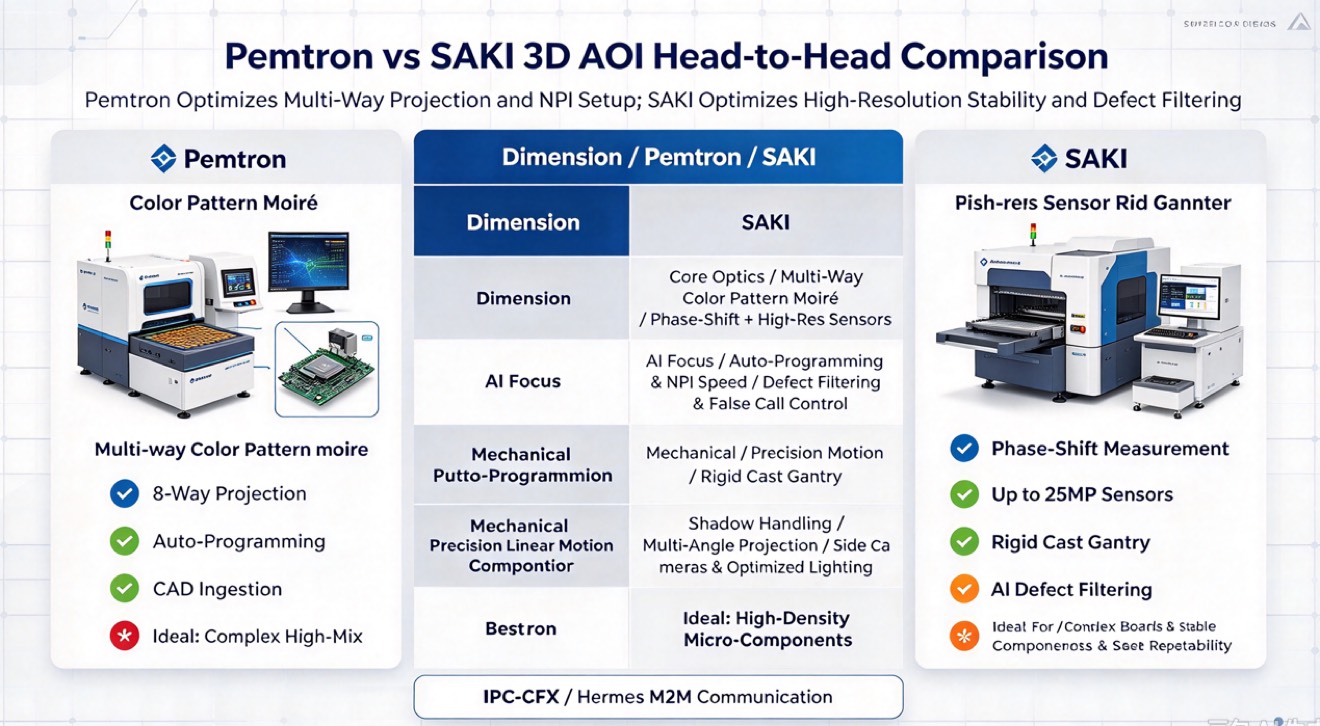

Aby uprościć proces oceny, w poniższych tabelach przedstawiono podstawowe różnice w architekturze i konkretne strategie wykrywania defektów stosowane przez nowoczesne platformy 3D AOI.
Funkcja/możliwość | Architektura 3D AOI firmy Pemtron | Architektura SAKI 3D AOI |
|---|---|---|
Podstawowa technologia 3D | Projekcja mory ze wzorem kolorów (wielokierunkowa) | Pomiar przesunięcia fazowego za pomocą czujników o wysokiej rozdzielczości |
Rozdzielczość aparatu | Szybki CMOS (zwykle 12 MP - 15 MP) | Opcje ultrawysokiej rozdzielczości (do 25 MP) |
Struktura mechaniczna | Precyzyjne silniki liniowe, płynna kontrola ruchu | Ciężka, sztywna, odlewana suwnica zapewniająca maksymalną stabilność |
Obszar fokusu AI | Automatyczne programowanie, przetwarzanie CAD, prędkość NPI | Filtrowanie defektów, tłumienie fałszywych połączeń |
Łagodzenie cieni | 8-kierunkowa projekcja eliminuje martwe punkty | Kamery boczne i zoptymalizowane kąty oświetlenia |
Typ wady | Wyzwanie wykrywania | Strategia rozwiązań 3D AOI |
|---|---|---|
Nagrobek (01005) | Komponent jest za mały, aby wykryć krawędzie 2D. | Mapowanie wysokości w osi Z wykrywa podnoszenie na poziomie mikronów. |
Niewystarczający zaokrąglenie pięty | Ukryty za smyczą ze skrzydłami mewy. | Projekcja wielokątna oświetla tył przewodu. |
Problemy współpłaszczyznowości (BGA) | Wady są całkowicie ukryte pod opakowaniem. | Pomiar nachylenia górnej powierzchni opakowania w osi Z. |
Łączenie strumieni | Naśladuje odbicie rzeczywistego lutu. | Sieci neuronowe AI klasyfikują teksturę strumienia w porównaniu z lutem. |
Pemtron i SAKI obsługują standardy komunikacji M2M, takie jak IPC-CFX i Hermes. Standardy te umożliwiają maszynom AOI udostępnianie danych o defektach systemowi MES i innym sprzętom produkcyjnym w czasie rzeczywistym. Pomaga to inżynierom monitorować trendy jakościowe, wcześniej identyfikować problemy produkcyjne i ograniczać niepotrzebne odpady.
Połączenie danych SPI, AOI i AXI pomaga producentom szybciej znaleźć źródło defektów PCB. SPI sprawdza pastę lutowniczą, AOI wykrywa widoczne defekty, a AXI sprawdza ukryte połączenia lutownicze, np. pod układami BGA. Udostępnianie tych danych na całej linii produkcyjnej umożliwia szybsze rozwiązywanie problemów i lepszą kontrolę procesu.
Regularna kalibracja pomaga maszynom AOI zachować dokładność kontroli w miarę upływu czasu. Kurz, zmiany temperatury i słabsze oświetlenie LED mogą mieć wpływ na pomiary kamer i osi Z. Nowoczesne systemy wykorzystują narzędzia automatycznej kalibracji do regulacji ostrości kamery, oświetlenia i pomiarów 3D, pomagając zmniejszyć dryf pomiaru i fałszywe wywołania.
Przejrzyste interfejsy oprogramowania i odpowiednie szkolenia pomagają operatorom dokładniej oceniać defekty. Nowoczesne systemy AOI mogą wyświetlać obrazy 3D defektów, obrazy referencyjne i wyróżnione obszary problemowe, takie jak podniesione przewody lub mostki lutownicze. Ułatwia to zrozumienie usterek, zmniejsza zmęczenie operatora i poprawia spójność kontroli na różnych zmianach.
Wybór odpowiedniej platformy inspekcyjnej wymaga dopasowania możliwości maszyny do konkretnych wyzwań produkcyjnych. Wykonaj poniższe możliwe do wykonania kroki, aby sfinalizować ocenę:
Przeprowadź audyt bieżących danych dotyczących defektów, aby określić, czy głównym problemem jest czas programowania czy czułość algorytmu.
Zapewnij obu dostawcom najbardziej złożoną płytkę produkcyjną o dużej gęstości i zmierz od podstaw ich rzeczywisty czas programowania NPI.
Sprawdź fizyczną jakość wykonania systemów bramowych, zwracając uwagę na wpływ wibracji na klarowność obrazu przy maksymalnej wymaganej prędkości linii.
Sprawdź, czy wybrany system może pomyślnie przesyłać i pobierać dane z istniejących maszyn SPI i sieci MES przy użyciu standardów IPC-CFX.
Odp.: Projekcja mory rzuca na planszę precyzyjne wzory siatki. Gdy siatka opada na zakrzywione filety lutownicze lub wysokie elementy, linie odkształcają się. Kamera rejestruje tę deformację, a oprogramowanie wykorzystuje algorytmy przesunięcia fazowego do obliczenia dokładnej wysokości i objętości obiektu w 3D, zapewniając bardzo dokładne dane topograficzne.
Odp.: Aparat o rozdzielczości 25 MP rejestruje ogromną ilość szczegółów na jednym obrazie. Pozwala to maszynie zachować duże pole widzenia (FOV), a jednocześnie rozróżniać mikroskopijne szczegóły komponentów 0201m i 01005. Zapewnia dużą prędkość kontroli bez utraty rozdzielczości potrzebnej do wykrywania mikrodefektów.
Odp.: Kontrola SMT wymaga szybkiego ruchu głowicy optycznej i nagłego zatrzymania. Ruch ten generuje energię kinetyczną i wibracje. Sztywna, ciężka suwnica natychmiast pochłania te wibracje. Zapobiega to drganiom obiektywu aparatu podczas rejestrowania obrazu, eliminując rozmycie i zapewniając spójne, powtarzalne pomiary.
Odp.: Sztuczna inteligencja wykorzystuje sieci neuronowe trenowane na milionach rzeczywistych połączeń lutowanych. Uczy się odróżniać defekty krytyczne od nieszkodliwych anomalii wizualnych, takich jak zmieniające się pozostałości topnika lub lekkie odbarwienie podkładki. Rozpoznając te łagodne wzorce, sztuczna inteligencja tłumi alarm, zapobiegając fałszywemu wezwaniu.
Odp.: IPC-CFX to standardowy protokół komunikacyjny Machine-to-Machine (M2M). Umożliwia maszynie AOI płynne udostępnianie danych o defektach w czasie rzeczywistym innym sprzętom, takim jak maszyny SPI, urządzenia montażowe typu pick-and-place i fabryczne oprogramowanie MES, umożliwiając zautomatyzowaną kontrolę procesu w pętli zamkniętej i zaawansowaną analitykę.
O: Tak. Zaawansowane systemy łagodzą cienie, wykorzystując projektory wielokierunkowe i kamery ustawione pod kątem bocznym. Oświetlenie tablicy pod wieloma różnymi kątami zapewnia, że światło dociera pod wysokie komponenty, umożliwiając systemowi dokładne profilowanie mniejszych elementów pasywnych znajdujących się w ciasnych obszarach o dużym zagęszczeniu.
