HM520
Samsung
| Ilość： | |
|---|---|
| Inteligentne rozwiązanie montażowe SMT

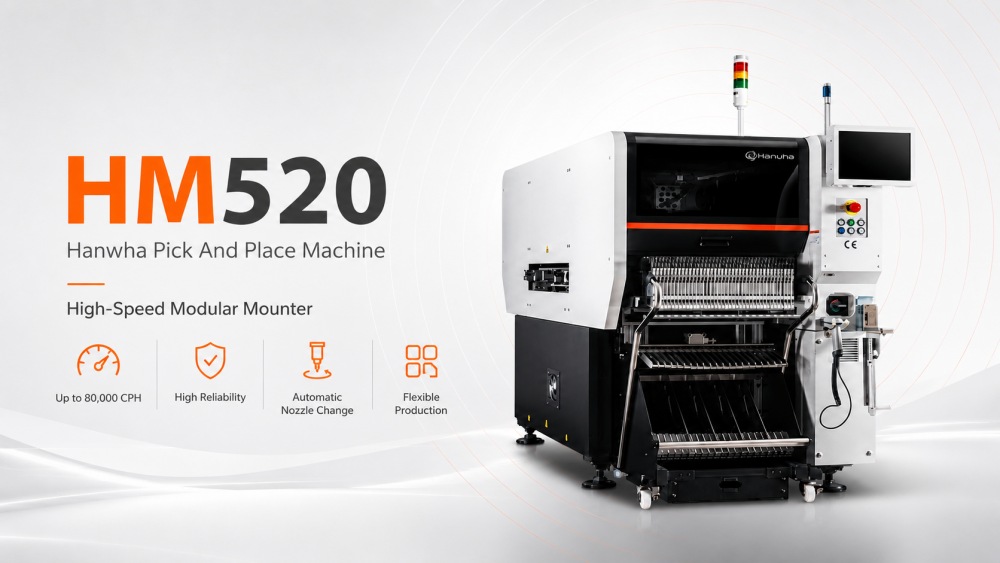

Maszyna Pick And Place HM520 Hanwha została zaprojektowana dla producentów, którzy potrzebują szybkiego, stabilnego i elastycznego umieszczania SMT. Może obsługiwać masowy montaż płytek PCB dla produktów takich jak płyty główne komputerów, dyski SSD, moduły pamięci, płyty sterujące i elektronika użytkowa. Jako maszyna typu pick and place o dużej prędkości łączy dużą zdolność umieszczania z niezawodną dokładnością montażu. Maszyna obsługuje różne potrzeby produkcyjne dzięki konfiguracjom HS i MF, dając fabrykom większy wybór w zakresie prędkości, zakresu komponentów i wyważenia linii. W połączeniu z systemami planowania linii ICT SMT, drukowania, kontroli, lutowania rozpływowego i obsługi płytek PCB staje się praktycznym rozwiązaniem do budowy kompletnej i wydajnej linii produkcyjnej SMT.
| Wprowadzenie modelu
Szybki model: SM471Plus
SM471Plus to szybka maszyna typu pick and place SMT z jedną bramą i 10 wrzecionami na głowicę. Osiąga optymalną prędkość do 78 000 CPH, odpowiednią dla małych chipów, takich jak 0402. Dzięki wizji latającej zapewnia dobrą dokładność w przypadku produkcji na dużą skalę w branżach takich jak elektronika użytkowa i urządzenia mobilne.
Elastyczny model średniej prędkości: SM481Plus
SM481Plus zapewnia elastyczne rozmieszczenie za pomocą jednej suwnicy i 6 wrzecion na głowicę. Osiąga 40 000 CPH i obsługuje większe komponenty aż do BGA/QFP z większą dokładnością. Model ten nadaje się do różnorodnych zastosowań w produkcji samochodów i urządzeń, gdzie powszechne są części o różnych rozmiarach.
Model wielofunkcyjny: SM482Plus
SM482Plus to wszechstronna maszyna typu pick and place SMT z jedną bramą i 6 wrzecionami. Zapewnia 30 000 cykli na godzinę i wyróżnia się w przypadku elementów o nieparzystych kształtach. Idealny dla branż wymagających elastycznej produkcji, takich jak oświetlenie i elektronika przemysłowa, obsługuje większe płytki PCB o średnicy do 1200 mm.
Zaawansowany elastyczny model: DECAN L2
DECAN L2 posiada dwie suwnice z 6 wrzecionami na głowicę, co umożliwia wielofunkcyjne rozmieszczenie. Obsługuje do 56 000 CPH i obsługuje szerokie komponenty o średnicy do 55 mm. Model ten nadaje się do produkcji diod LED i dużych płyt w branży oświetleniowej i wyświetlaczy, z opcjami wydajności dwutorowej.
| Specyfikacja
| Specyfikacja Pozycja | HM520 HS | HM520 MF |
|---|---|---|
| Model | HM520HS | HM520MF |
| Typ maszyny | Szybki modułowy moduł montażowy | Wielofunkcyjny modułowy uchwyt montażowy |
| Konfiguracja | 20 wrzecion × 2 suwnice | 6 wrzecion × 2 suwnice |
| Szybkość rozmieszczania | 80 000 CPH | 60 000 CPH |
| Dokładność umieszczenia | ±25 μm @ Cpk ≥ 1,0, chip | ±40 μm @ Cpk ≥ 1,0, Chip / ±30 μm @ Cpk ≥ 1,0, IC |
| Zakres komponentów | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Wymiary maszyny | Dł. 890 × gł. 2370 × wys. 1930 mm | Dł. 890 × gł. 2370 × wys. 1930 mm |
| Główna zaleta | Szybkie umieszczanie komponentów chipowych | Elastyczne rozmieszczenie mieszanych komponentów |
| Zalecana aplikacja | Masowa produkcja małych elementów chipowych | Produkcja z szerszymi typami komponentów i większymi częściami |
| Parametr | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Szybkość umieszczania (optymalna) | 78 000 CPH | 40 000 cph | 30 000 CPH | 56 000 CPH |
| Liczba wrzecion | 10 wrzecion/głowicę (1 suwnica) | 6 wrzecion/głowicę (1 suwnica) | 6 wrzecion/głowicę (1 suwnica) | 6 wrzecion/głowicę (2 suwnice) |
| Dokładność umieszczenia (chip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Dokładność umieszczenia (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Zakres komponentów | 0402 ~ □14 mm (wys. 12 mm) | 0402 ~ □42 mm (wys. 15 mm) | 0402 ~ □55 mm (wys. 15 mm) | 0402 ~ □21mm (H12mm, do □55mm opcjonalnie) |
| Maksymalny rozmiar PCB (standardowy) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maksymalny rozmiar PCB (opcja) | 610 x 460 mm | 1500 x 460 mm | 1200 x 510 mm | Do 1200 x 460 mm |
| Pojemność podajnika (8mm) | 120 szt | 120 szt | 120 szt | 120 szt |
| System wizyjny | Latająca wizja | Wizja sceniczna | Wizja sceniczna | Latająca wizja |
| Więcej produktów powiązanych z SMT
ICT zapewnia kompletne, wysokiej jakości linie SMT wykraczające poza maszyny typu pick and place SMT . Nasze kompletne rozwiązania produkcyjne PCBA obejmują ładowarki próżniowe do obsługi płytek , , automatyczne drukarki pasty lutowniczej do precyzyjnego nakładania, wielostrefowe piece rozpływowe do silnego lutowania oraz zaawansowane systemy AOI do wykrywania defektów. Maszyny te płynnie współpracują ze sobą w ciasnych, wydajnych liniach. Taka konfiguracja zapewnia wysoką wydajność, niski koszt i niezawodność w wymagających branżach, takich jak motoryzacja, medycyna, oświetlenie i elektronika użytkowa. Tablice są gotowe do użytku w świecie rzeczywistym. Oferujemy pełne planowanie i wsparcie w budowie idealnego systemu produkcyjnego SMT.
Maszyna Pick And Place HM520 Hanwha najlepiej sprawdza się jako część kompletnej linii produkcyjnej SMT. ICT może dostarczyć powiązane maszyny, takie jak moduł ładujący i rozładowujący SMT, automatyczna drukarka szablonowa, maszyna SPI, przenośnik PCB, maszyna kontrolna AOI, piec rozpływowy serii Lyra, router PCB i maszyna do czyszczenia PCBA. Maszyny te obejmują główny proces, począwszy od ładowania PCB, drukowania pasty lutowniczej, kontroli pasty, umieszczania komponentów, lutowania rozpływowego, kontroli optycznej, depanelowania i czyszczenia. Dla klientów budujących nową fabrykę to kompleksowe dopasowanie jest bardzo ważne. Dobry monter linii produkcyjnej SMT potrzebuje odpowiednich maszyn poprzedzających i końcowych, a nie tylko jednej mocnej maszyny do układania, stojącej samotnie jak samotny bohater.
| Nazwa produktu | Cel w linii SMT |
|---|---|
| Linia produkcyjna SMT pod klucz | Turcja W pełni zautomatyzowana, identyfikowalna, wysokiej klasy linia SMT. |
| Ładowarka magazynków SMT | Automatycznie ładuje gołe PCB do linii. |
| Automatyczna drukarka szablonu PCB | Dokładnie drukuje pastę lutowniczą na podkładkach PCB. |
| Automatyczny moduł montażu chipów SMT | Precyzyjnie montuje komponenty na płytkach PCB. |
| Piec rozpływowy SMD | Topi lut, tworząc solidne połączenia. |
| Sprzęt do kontroli PCB | Urządzenia kontrolne SMT, takie jak AOI, SPI, rentgenowskie i inspektor szablonowy. |
| Sprzęt do identyfikowalności | Rejestruje i śledzi dane produkcyjne, takie jak maszyna do znakowania laserowego PCBA |
| Film o sukcesie klienta
ICT zapewniła wsparcie techniczne dla Klienta w Uzbekistanie, który zbudował dużą fabrykę produkującą elektronikę do płyt głównych komputerów, dysków SSD, produktów pamięciowych i powiązanych zespołów elektronicznych. Od wczesnego etapu projektu po instalację, debugowanie i testowanie produkcyjne zespół ICT ściśle współpracował z Klientem, aby zapewnić płynne działanie linii produkcyjnych SMT i DIP. Linia SMT obejmowała drukarkę szablonową ICT-5151, cztery maszyny do umieszczania SMT, piece rozpływowe serii Lyra, systemy SPI, AOI i PCB. Linia DIP obejmowała ręczną linię do wprowadzania, maszynę do wprowadzania nieparzystych kształtów JUKI, lutownicę na fali ICT-Acrab350 oraz system przenośników. Po testach Klient pozytywnie ocenił obsługę, szybkość reakcji i jakość produktu.
| Wsparcie serwisowe i szkoleniowe
ICT wspiera klientów przed, w trakcie i po dostarczeniu linii SMT. Przed rozpoczęciem projektu nasz zespół pomaga sprawdzić typ produktu, rozmiar PCB, zdolność produkcyjną, układ fabryki i wymagania procesowe. Po dostarczeniu sprzętu inżynierowie ICT mogą zapewnić instalację, regulację maszyny, konfigurację oprogramowania, testowanie produkcji i szkolenie operatorów. W przypadku projektu maszyny Pick And Place HM520 Hanwha szkolenie może obejmować ładowanie podajnika, sprawdzanie dysz, konfigurację programu, zmianę produkcji, codzienną konserwację i podstawowe rozwiązywanie problemów. Pomagamy również klientom zrozumieć, jak maszyna umieszczająca współpracuje z drukarką, SPI, piecem rozpływowym, AOI i maszynami do obsługi PCB. Dzięki temu cała linia jest łatwiejsza w obsłudze i zarządzaniu.
| Informacje zwrotne od klientów
Wielu Klientów wybiera ICT nie tylko ze względu na sprzęt, ale także ze względu na pełne wsparcie stojące za sprzętem. Podczas projektów zagranicznych Klienci często chwalą naszych inżynierów za jasną komunikację, szkolenie pacjentów i praktyczne rozwiązywanie problemów. Dają również pozytywne opinie na temat stabilnej pracy maszyny, dokładnych testów fabrycznych i mocnego opakowania do transportu na duże odległości. W przypadku projektów z pełną linią SMT, szybka reakcja jest szczególnie ważna, ponieważ jeden mały problem może mieć wpływ na cały harmonogram produkcji. ICT utrzymuje bliski kontakt z Klientem podczas instalacji, testowania i wczesnej produkcji. Daje to Klientowi większą pewność podczas uruchamiania nowej fabryki SMT lub modernizacji istniejącej linii produkcyjnej.
| Certyfikaty i standardy
ICT przywiązuje dużą wagę do jakości sprzętu, bezpieczeństwa i kontroli produkcji. Nasze maszyny i rozwiązania kompleksowe mogą spełniać typowe wymagania certyfikacyjne, takie jak CE, RoHS, ISO9001 i powiązane dokumenty patentowe. Certyfikaty te pomagają Klientom ocenić bezpieczeństwo produktów, kontrolę produkcji i długoterminową niezawodność. W przypadku sprzętu SMT jakość nie dotyczy tylko korpusu maszyny. Obejmuje również projekt elektryczny, stabilność oprogramowania, strukturę mechaniczną, zapisy testów, ochronę opakowania i obsługę posprzedażną. Przed wysyłką ICT sprawdza działanie maszyny i przygotowuje odpowiednie opakowanie do dostawy za granicę. Pomaga to zmniejszyć ryzyko transportu i zapewnia klientom bardziej niezawodny start po dotarciu sprzętu do fabryki.
| O firmie i fabryce ICT
ICT to kompleksowy dostawca rozwiązań dla fabryk SMT z dużym doświadczeniem w zakresie sprzętu SMT, DIP, powlekania, dozowania, lutowania, kontroli i obsługi PCB. Posiadamy własne zespoły badawczo-rozwojowe, produkcyjne, inżynieryjne i serwisowe, a nasza firma szybko się rozwijała na przestrzeni lat. Do tej pory ICT obsłużyło ponad 1700 Klientów w ponad 80 krajach, pomagając wielu fabrykom w budowie linii produkcyjnych od produkcji zerowej do masowej. Nasza fabryka przed dostawą przestrzega rygorystycznych procesów testowania i zarządzania jakością. Klientom wybierającym moduł do montażu chipów PCB Hanwha HM520 lub kompletną linię SMT firma ICT może zapewnić wybór maszyny, projekt linii, instalację, szkolenie i długoterminowe wsparcie techniczne.
