ICT-GV330
I.C.T
| Ilość： | |
|---|---|
| Rozwiązanie do usuwania paneli PCB o wysokiej wytrzymałości
Gilotynowa maszyna do cięcia PCB typu V przeznaczona jest do precyzyjnego oddzielania paneli PCB metodą cięcia pionowego wzdłuż wstępnie naciętych rowków w kształcie litery V. Ta struktura przykłada równomierną siłę skierowaną w dół, pomagając deskom w czystym rozłupaniu bez zginania i skręcania. Jest powszechnie stosowany po procesach SMT lub montażu, gdzie wytrzymałość płyty i jakość krawędzi mają kluczowe znaczenie. Dzięki sztywnej ramie i kontrolowanemu ruchowi ostrza maszyna obsługuje różne grubości PCB i materiały. Gilotynowa maszyna do cięcia PCB typu V jest odpowiednia dla fabryk, które wymagają stabilnych, powtarzalnych wyników depanelowania w środowiskach produkcyjnych o średniej i dużej objętości.
Przegląd funkcji i zastosowań:
Depanelacja PCB przekształca duże panele w pojedyncze płytki przed testowaniem i montażem końcowym;
Maszyna jest szeroko stosowana w oświetleniu LED, energoelektronice i produktach do sterowania przemysłowego;
Obsługuje separację w kształcie litery V, gdy wymagana jest wysoka wytrzymałość i czyste krawędzie.
| Funkcja

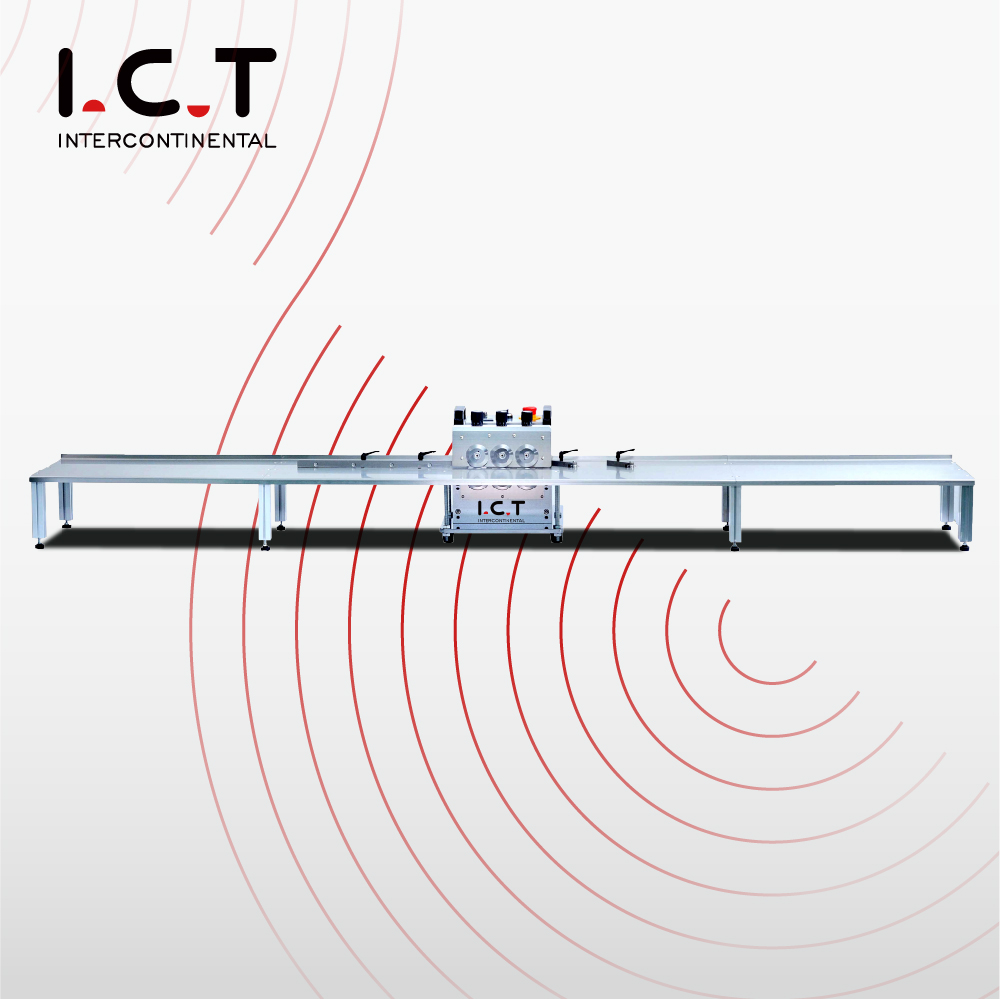

Separator LED z wieloma ostrzami
Separator LED z wieloma ostrzami przeznaczony jest do prostego usuwania długich i wąskich paneli PCB. Dzięki zastosowaniu wielu okrągłych ostrzy umieszczonych nad i pod deską, siła cięcia jest równomiernie rozłożona, co zmniejsza naprężenia mechaniczne podczas oddzielania. Struktura ta jest szczególnie skuteczna w zastosowaniach LED, gdzie komponenty są umieszczone blisko krawędzi. Jest często używany jako maszyna do cięcia diodami LED do cięcia płytek świetlnych i produktów z taśm. Regulowany rozstaw ostrzy umożliwia maszynie obsługę paneli o różnej szerokości, a prosta konstrukcja mechaniczna zapewnia stabilną wydajność i łatwą konserwację w ciągłej produkcji diod LED.
Maszyna gilotynowa typu V
Gilotynowa maszyna do cięcia typu V wykorzystuje pionowe ostrze, które dociska się bezpośrednio wzdłuż rowka w kształcie litery V, dzięki czemu idealnie nadaje się do grubych płytek PCB i głębokich linii nacięcia. Taka konstrukcja zapobiega ruchom bocznym i zapewnia pewne podparcie deski podczas cięcia. Jako podstawowa część rodziny maszyn do cięcia PCB typu V typu gilotynowego, zapewnia dużą moc cięcia przy czystych, prostych krawędziach. Maszyna jest powszechnie wybierana jako rozwiązanie PCB maszyny do cięcia dla płytek zasilających i elektroniki przemysłowej, gdzie wymagana jest wysoka wytrzymałość mechaniczna. Regulowane parametry pozwalają dostosować się do różnych materiałów przy zachowaniu stałej jakości.
Maszyna do cięcia w kształcie litery V z ruchomym ostrzem (przesuwnym).
Maszyna Move-Blade V-Cut oddziela płytki PCB, płynnie przesuwając ostrze wzdłuż linii cięcia w kształcie litery V, zamiast ciąć jednym naciśnięciem. Metoda ta ogranicza nagłe uderzenia i pomaga chronić delikatne połączenia lutowane. Nadaje się do linii produktów mieszanych i desek o dłuższych ścieżkach cięcia. Wiele fabryk wykorzystuje ją jako automatyczną maszynę do cięcia w kształcie litery V, gdy ważna jest elastyczność i cięcie przy niskim naprężeniu. Ruch ślizgowy poprawia również żywotność ostrza i zapewnia bardziej stabilne wyniki w przypadku zróżnicowanych projektów PCB, które często zmieniają się w codziennej produkcji.
| Specyfikacja
| Ręczna | maszyna do cięcia w kształcie litery V z jednym ostrzem | Wieloostrzowa separator LED | Gilotyna typu Maszyna do cięcia w kształcie litery V Maszyna | z ruchomym ostrzem (przesuwna) Maszyna do cięcia w kształcie litery V | Ostrza wielogrupowe PCB Maszyna do cięcia w kształcie litery V |
|---|---|---|---|---|---|
| Typ operacji | Ręczny (przesuw ręczny) | Ręczny (pchanie ręczne) | Ręczny (pneumatyczny przełącznik nożny) | Ręczny (regulowany przesuw) | Ręczny (pchanie wielu grup) |
| Konfiguracja ostrza | 1 ostrze okrągłe + 1 proste | 6 okrągłych ostrzy (3 grupy góra/dół) | Pojedyncze proste ostrze gilotyny | 1 okrągła + 1 prosta (regulowana szczelina) | Wiele grup okrągłych ostrzy (niestandardowy nóż wielofunkcyjny) |
| Długość PCB | 0–350 mm | Nieograniczona (z platformami 1,2 m / 2,4 m) | 0–330 mm | 0–350 mm (typowo) | Nieograniczony lub bardzo długi (w zależności od platformy) |
| Grubość PCB | 0,8–5 mm | 0,2–5 mm | 0,3–5 mm | 0,8–5 mm | 0,2–5 mm (typowe dla wielu grup) |
| Metoda cięcia | Przesuw jednoprzebiegowy | 3-fazowe (40% + 40% + 20%) | Cięcie w dół jednym strzałem | Pojedyncze przejście z regulowaną głębokością | Wielogrupowe cięcie sekwencyjne |
| Najlepsza aplikacja | Ogólne PCB, prototypy, średnie nakłady | Długie paski LED, aluminiowe płytki PCB, diody LED o dużej mocy | Płyty FR4, krawędzie czyste i wolne od kurzu | Mieszane komponenty, elastyczna głębokość V | Bardzo długie lub szerokie płytki PCB, separacja o wysokiej wydajności |
| Lista wyposażenia linii SMT
ICT łączy pełne linie SMT, które łączą ładowarki, drukarki, moduły montażowe, piece rozpływowe, jednostki AOI, przenośniki i sekcje maszyn do cięcia aluminium PCB w jeden działający system. Wszystko się zgadza. Gdy przestrzeń jest ograniczona, układy w kształcie litery U dobrze wykorzystują podłogę bez utraty płynności. Cała konfiguracja zwiększa wydajność, eliminuje błędy i zapewnia stałą jakość części samochodowych, produktów LED i elektroniki użytkowej. Klienci otrzymują pomoc od początku do końca – w planowaniu linii, jej konfigurowaniu i dostrajaniu, aby produkcja przebiegała sprawnie i sprawnie od pierwszego dnia.
| Nazwa produktu | Cel w linii SMT |
|---|---|
| Linia SMT | W pełni automatyczna linia montażowa SMT pod klucz |
| Ładowarka PCB | Automatycznie ładuje gołe PCB do linii. |
| Drukarka do wklejania lutu | Dokładnie drukuje pastę lutowniczą na podkładkach PCB. |
| Maszyna Pick and Place | Precyzyjnie montuje komponenty na płytkach PCB. |
| Piekarnik rozpływowy | Topi lut, tworząc solidne połączenia. |
| Film o sukcesie klienta
W 2025 roku inżynier ICT wspierał producenta elektroniki samochodowej w Uzbekistanie, który zakupił kompletną linię do produkcji SMT. Ze względu na ograniczoną przestrzeń na podłodze firma ICT zaprojektowała kompaktowy układ w kształcie litery U, który zapewnił płynny przepływ materiałów. Projekt obejmował druk, rozmieszczenie, lutowanie rozpływowe, kontrolę, depanelację i wyposażenie pomocnicze. Na miejscu inżynier przeprowadził instalację i przeszkolił operatorów w rzeczywistych warunkach produkcyjnych. Po okresie wsparcia klient niezależnie obsługiwał całą linię, utrzymując stabilną moc wyjściową, jednocześnie produkując płytki sterujące silnikami o stałej jakości.
| Wsparcie serwisowe i szkoleniowe
ICT zapewnia pełną obsługę serwisową i wsparcie szkoleniowe dla każdej dostarczonej maszyny do cięcia PCB typu gilotynowego w kształcie litery V. Przed wysyłką sprawdzane są wymagania aplikacji, aby zapewnić prawidłową konfigurację. Po instalacji operatorzy przechodzą praktyczne szkolenie obejmujące etapy obsługi, wskazówki dotyczące bezpieczeństwa, regulację ostrzy i rutynową konserwację. Przejrzysta dokumentacja i zdalne wskazówki pomagają skutecznie rozwiązywać codzienne pytania. Gdy potrzebne jest głębsze wsparcie techniczne, ICT reaguje szybko, aby skrócić przestoje. Ten system usług pomaga klientom w pełni zrozumieć swój sprzęt i zapewnić płynność produkcji w dłuższej perspektywie.
| Informacje zwrotne od klientów
Klienci często wysoko oceniają inżynierów ICT ze względu na ich praktyczne doświadczenie i jasne metody szkoleniowe. Maszyny są chwalone za wysoką wydajność cięcia, stabilną pracę i niezawodne wyniki podczas długich godzin pracy. Wielu klientów zwraca również uwagę na staranne opakowanie, które dobrze chroni sprzęt podczas transportu międzynarodowego. Kiedy pojawiają się problemy lub pytania, szybka reakcja i skuteczne rozwiązania ICT budują silne zaufanie. Te pozytywne doświadczenia zachęcają klientów do dalszej współpracy i pewnego poszerzania swoich możliwości w zakresie depanelowania, włączając w to aplikacje takie jak Led Strip Light Bar Pcb Depaneling.
| Certyfikaty i standardy
Cały sprzęt do depanelacji ICT jest produkowany zgodnie ze ścisłymi normami kontroli jakości. Maszyny spełniają wymagania CE i RoHS, aby spełnić międzynarodowe przepisy dotyczące bezpieczeństwa i ochrony środowiska. Zarządzanie produkcją opiera się na systemie jakości ISO9001, aby zapewnić spójność i niezawodność. Ponadto ICT posiada wiele patentów związanych ze strukturą mechaniczną i technologią cięcia, w tym projekty stosowane w maszynach do cięcia pił do zastosowań PCB. Certyfikaty te odzwierciedlają długoterminowe zaangażowanie ICT w bezpieczne działanie, stabilną jakość i ciągłe innowacje techniczne.
| O firmie i fabryce ICT
ICT to doświadczony producent dostarczający kompletne rozwiązania do produkcji elektroniki, w tym systemy SMT, DIP, montaż, inspekcja i depanelacja PCB. Dzięki wykwalifikowanemu zespołowi inżynierów i nowoczesnym zakładom produkcyjnym ICT koncentruje się na praktycznym projektowaniu maszyn i rzeczywistych potrzebach produkcyjnych. Każda gilotynowa maszyna do cięcia PCB typu V jest montowana, testowana i sprawdzana przed dostawą. Obsługując klientów na całym świecie, technologie ICT pomagają producentom zwiększać wydajność, zapewniać jakość produktów i budować stabilne, długoterminowe systemy produkcyjne.
