ICT-SS540
I.C.T
| Ilość： | |
|---|---|

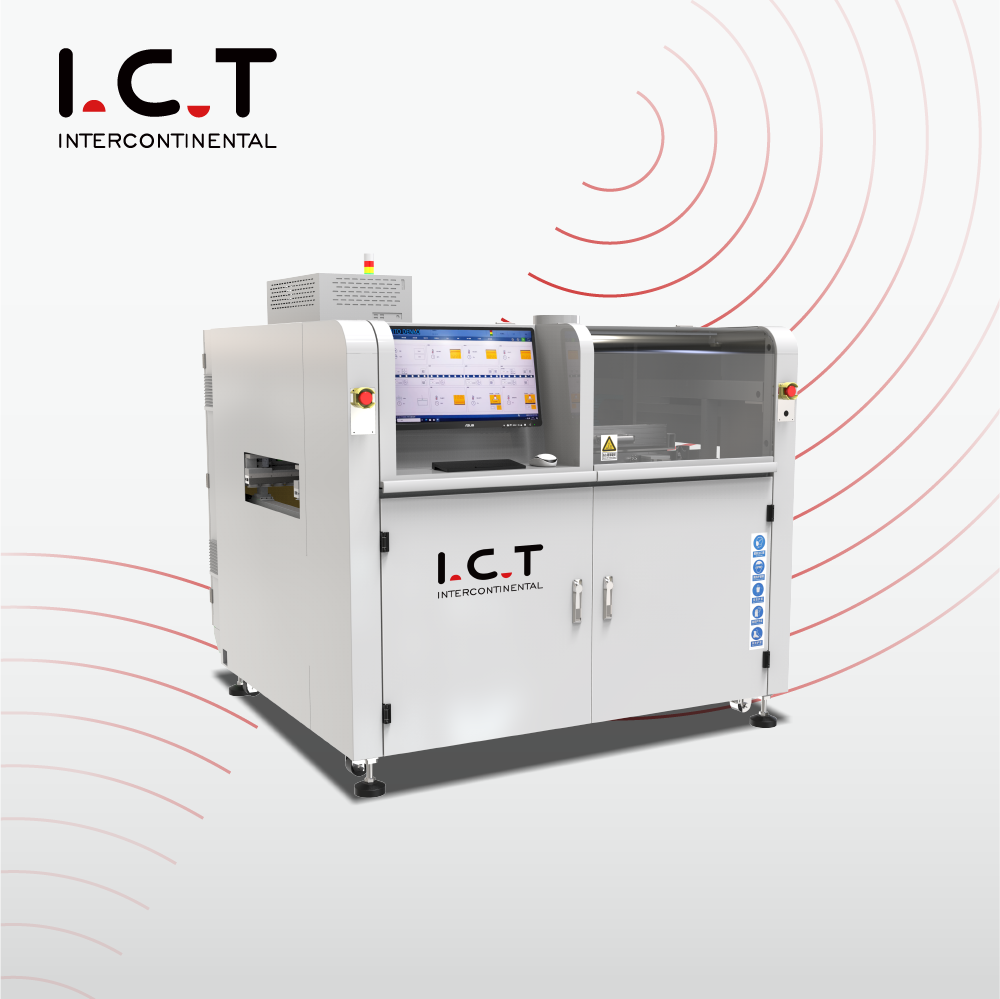

| On-line selektywna maszyna lutownicza fali
W pełni zaprojektowana i wyprodukowana w Dongguan, maszyna do lutowania selektywnego na fali ICT On-line to prawdziwy system lutowania selektywnego zbudowany dla dużych i mieszanych fabryk SMT, które nie godzą się na kompromis w zakresie jakości na rzecz szybkości. Płytka drukowana przesuwa się w sposób ciągły po precyzyjnym przenośniku, podczas gdy ultralekka suwnica z odlewu aluminiowego – napędzana serwami firmy Panasonic i szynami liniowymi – dostarcza topnik i lutowie dokładnie do styków. Ogrzewanie azotem w trybie inline pozwala uzyskać lśniące, pełne filety przy praktycznie zerowej ilości odpadów. Operatorzy kontrolują każdy szczegół – ścieżki, temperatury, objętość natrysku, wysokość fali – na dużym ekranie dotykowym Windows i zapisują nieskończoną liczbę programów do natychmiastowej zmiany. Automatyczna kalibracja fali, przetwornik CCD na żywo, niemiecki zawór strumieniowy i tytanowy garnek sprawiają, że ta internetowa maszyna do lutowania selektywnego na fali staje się centrum zysków działającym 24 godziny na dobę, 7 dni w tygodniu.
| Lista wyposażenia linii DIP
Niemiecki zawór strumieniowy o wysokiej częstotliwości wystrzeliwuje mikrokropki strumienia o niskiej zawartości cząstek stałych (<10%) z powtarzalnością do 0,02 mm. Zbiornik pod ciśnieniem plus cyfrowy przepływomierz utrzymują stałe ciśnienie nawet wtedy, gdy zbiornik jest prawie pusty. Pozostałość spada na tacę z mechanizmem szybkiego wyciągania. Japońska pneumatyka i przednie manometry SMC sprawiają, że codzienne kontrole nie wymagają wysiłku. Automatyczna pompa nigdy nie pozwala na spadek podaży. Ten moduł topnika doskonale aktywuje każdy pad w maszynie do lutowania selektywnego on-line.
W pełni regulowany dolny czujnik podczerwieni w standardzie; opcjonalnie górne gorące powietrze lub dodatkowy IR. Układ otwartej siatki oraz gruba izolacja wysokotemperaturowa równomiernie rozprowadzają ciepło po całej płycie. Wysokiej jakości grzejniki i silniki typu plug-in pracują cicho i bez użycia narzędzi przez lata. Płyty wychodzą doskonale aktywowane i pozbawione naprężeń, gotowe do nieskazitelnych połączeń w systemie lutowania selektywnego.
Niemiecka pompa elektromagnetyczna i tytanowy garnek wytwarzają ultrastabilną mini falę, która nigdy nie dryfuje. Ustaw przepływ N2, temperaturę lutowania, wysokość fali i automatyczną kalibrację bezpośrednio z ekranu dotykowego. Azot wbudowany w linię zapewnia lustrzanie jasne filety i prawie brak żużlu. Laser sprawdza wysokość, dysze samoczyszczą się, a 900 godzin nagrań wideo jest zapisywanych w celu zapewnienia identyfikowalności. Jest to kuloodporny rdzeń każdej maszyny do lutowania selektywnego on-line.
Trójsekcyjny przenośnik zgodny ze standardem SMEMA oraz pneumatyczne zaciski boczne/górne utrzymują płyty o masie do 20 kg w stanie bezruchu podczas lutowania. Solidne szyny i precyzyjne serwa przesuwają płytki PCB płynnie z prędkością liniową. Grube lub dwustronne zespoły można z łatwością wyczyścić. Zbudowany do nieprzerwanej, dużej pracy w dowolnym systemie lutowania selektywnego.
Sterownik PLC z certyfikatem CE, okablowanie Cat-6 i pełna łączność MES zapewniają błyskawiczną reakcję i całkowitą niezawodność. Kreatory z przewodnikiem, edycja oparta na obrazach, automatyczne wykrywanie dysz i wielojęzyczne menu skracają czas szkolenia do wielu godzin. Dzięki zdalnej diagnostyce maszyna do lutowania selektywnego on-line zarabia przez całą dobę.
Duży kolorowy ekran dotykowy, instrukcje krok po kroku, podgląd na żywo CCD jednym dotknięciem i powiadomienia głosowe sprawiają, że obsługa urządzenia jest niezwykle prosta. Błyskawicznie przełączaj się pomiędzy angielskim, chińskim, japońskim lub rosyjskim. Niestandardowe oświetlenie wieżowe i aktualizacje Wi-Fi pozwalają wszystkim być na bieżąco bez opuszczania linii.
| Specyfikacja
| On-line selektywna maszyna lutownicza fali | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modułowe online | Natrysk + podgrzewanie i lutowanie | Natrysk + podgrzewanie + lutowanie | Natrysk + podgrzewanie + lutowanie + lutowanie | Natrysk + podgrzewanie + lutowanie + lutowanie + lutowanie |
| System lutowania | ||||
| Ilość dysz | 1 | 1 | 2 | 3 |
| Ilość tygla lutowniczego | 1 zestaw | 1 zestaw | 2 zestaw | 3 zestawy |
| Podwójny garnek (opcja) | Nie dotyczy | Opcja | Opcja | Opcja |
| Moc tygla lutowniczego | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| System strumieniowy | ||||
| Zbiornik magazynowy strumienia | 1L | 1L | 2L | 2L |
| Wsparcie strumienia | Alarm strumieniowy, automatyczny | |||
| Dysza w sprayu | Niemcy Zawór strumieniowy (natrysk punktowy i liniowy) 1 zestaw | |||
| Rozmiar dysz sprysku | 130um (opcja 180um, 210um) | |||
| Prędkość natryskiwania | 0 ~ 20 mm/s | |||
| Prędkość ruchu dyszy natryskowej | 0 ~ 400 mm/s | |||
| System podgrzewania | ||||
| Tryb podgrzewania | Gorące powietrze i IR | Gorące powietrze i IR | Gorące powietrze i IR | Gorące powietrze i IR |
| Obszar podgrzewania | Dł.500*szer.500mm | Dł.500*szer.500mm | Dł.500*szer.500mm | Dł.500*szer.500mm |
| Strefa podgrzewania | Górne gorące powietrze: 2, dolne IR: 1 | |||
| Dolna moc podgrzewania | Maks. 12 kW | |||
| Najwyższa moc podgrzewania wstępnego | Maks. 6kw | |||
| Czas rozgrzewki | Około 15 minut (ustawienie 150 ℃) | |||
| Tryb sterowania | Komputer + sterownik PLC | |||
| System transportu | ||||
| Rozmiar PCB (z oprawą) | 120*60~500*500mm | |||
| Wymiana PCB | W Internecie | |||
| Górny prześwit PCB | 120mm | |||
| Wysokość transportu | 900 ± 20 mm | |||
| Szerokość transportu | 60 ~ 500 mm | |||
| Wymiar: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Waga | Około: 800 kg | Około: 1200 kg | Około: 1300 kg | Około: 1500 kg |
| Lista wyposażenia linii DIP
Uzupełnij swoją maszynę do lutowania selektywnego on-line o w pełni automatyczną linię DIP ICT – idealny partner do produkcji THT o wysokim stopniu mieszania. Konfiguracja „pod klucz” obejmuje szybką maszynę do osadzania DIP do precyzyjnego umieszczania komponentów, ładowarkę falową zgodną ze standardem SMEMA, która płynnie podaje płytki do systemu lutowania selektywnego, moduł rozładowujący delikatną falę, który wychwytuje gotowe płytki PCB bez naprężeń, oraz buforowany przenośnik montażowy do końcowej kontroli i poprawek. Wszystko jest modułowe, posiada certyfikat CE i jest produkowane samodzielnie, co zapewnia niezawodną niezawodność i błyskawiczną wymianę. Dzięki globalnym magazynom części zamiennych i wsparciu na miejscu w 72 krajach, ICT utrzymuje cały proces przewlekania z najwyższą wydajnością i minimalnymi kosztami – od włożenia aż po lutowanie selektywne.
| Nazwa produktu | Zastosowanie w linii DIP |
|---|---|
Automatyczna maszyna do wkładania | Automatycznie umieszcza komponenty na płytkach PCB z precyzją dla linii produkcyjnej DIP. |
Topi lut, tworząc solidne połączenia na płytkach PCB podczas procesu podłączania THT. | |
Nakłada lut selektywnie na określone obszary w celu dokładnego montażu THT | |
| Inline AOI po fali | Sprawdza połączenia lutowane i wady umiejscowienia na płytce PCB zmontowanej metodą DIP. |

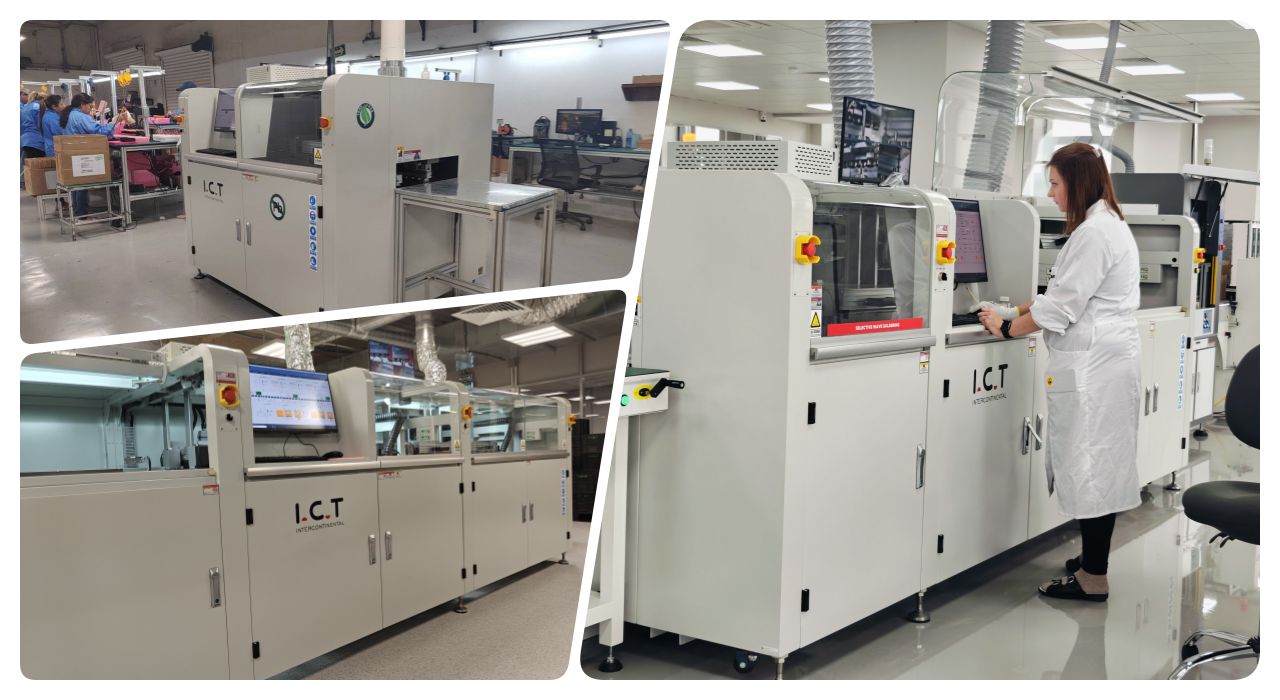

| Film o sukcesie klienta
Na początku 2025 r. przyleciał do nas główny wietnamski dostawca marki aparatów fotograficznych w celu ostatecznego odbioru nowej maszyny do lutowania selektywnego on-line na fali. Nasi inżynierowie załadowali swoje prawdziwe płytki produkcyjne, przeprowadzili cykle z pełną prędkością, podczas gdy klient obserwował na żywo na matrycy CCD powstawanie doskonałych połączeń THT, a następnie przez dwa dni szkolili swój zespół w zakresie programowania, codziennej konserwacji i rozwiązywania problemów. Wyszli w 100% gotowi do osiągnięcia wolumenu w dniu dostarczenia skrzynki – kolejny przykład prawdziwego globalnego partnerstwa ICT.
| Profesjonalna obsługa i szkolenia
Od integracji linii i uruchomienia po dożywotnie wsparcie i aktualizacje – zapewniamy obsługę na całym świecie. Dwudziestu starszych inżynierów oraz lokalne zespoły w 72 krajach zapewniają szkolenia na miejscu lub zdalnie, kiedy tylko tego potrzebujesz. Magazyny części zamiennych na trzech kontynentach i całodobowe infolinie zapewniają najwyższą dyspozycyjność systemu lutowania selektywnego przez dziesięciolecia.
| Pochwała klienta
Klienci powtarzają nam, że nasi inżynierowie są cierpliwi, bystrzy i naprawdę zależy im na ich sukcesie. Uwielbiają precyzyjną dokładność strumienia, stabilną falę i szybkość, z jaką maszyna do lutowania selektywnego na fali on-line zwraca się w postaci wyższych wydajności i zerowych przeróbek. Skrzynie eksportowe docierają bez zarzutu, a zdalne naprawy tego samego dnia zmieniły kupujących po raz pierwszy w partnerów na całe życie na całym świecie.
| Certyfikaty branżowe
Każda internetowa maszyna do lutowania selektywnego na fali posiada certyfikat bezpieczeństwa CE, zgodność z dyrektywą RoHS, system jakości ISO9001 oraz liczne patenty na zawory strumieniowe, pompy i kalibrację laserową. Te cieszące się globalnym zaufaniem znaki potwierdzają, że otrzymujesz bezpieczną, ekologiczną i sprawdzoną w praktyce technologię, na której możesz polegać w dowolnym miejscu.
| O firmie i fabryce ICT
Od 2012 roku staliśmy się nowoczesnym kampusem o powierzchni 12 000 m², w którym pracuje 89 członków zespołu, 20 oddanych inżynierów i 8 oddziałów na całym świecie. Wszystko – prace badawczo-rozwojowe, produkcja, montaż i testy wypalania – odbywa się we własnym zakresie. Obsługujemy ponad 1600 fabryk w 72 krajach, oferując kompletne rozwiązania SMT i THT pod klucz, a każda maszyna do lutowania selektywnego na fali online jest objęta rygorystyczną kontrolą i sprawdzonymi systemami jakości.
