ICT-MBV360C
I.C.T
| Ilość： | |
|---|---|
| Maszyna do cięcia płytek PCB ICT V
Maszyna do cięcia PCB ICT V Cut została zaprojektowana do precyzyjnego usuwania paneli PCB, oferując niezawodne rozwiązanie do oddzielania szczelin V. Dzięki regulowanej prędkości cięcia i wysokości ostrza maszyna ta idealnie nadaje się do obróbki różnych typów płytek PCB, w tym tych zawierających złożone lub delikatne komponenty. Innowacyjna konstrukcja zapewnia minimalne uszkodzenia wrażliwych części, dzięki czemu nadaje się do zastosowań wymagających dużej dokładności, np. z okrągłym ostrzem do PCB z wycięciem w kształcie litery V. Wszechstronność, niezawodność i wydajność maszyny sprawiają, że jest ona kluczowym dodatkiem do każdej linii produkcyjnej.
Separator LED z wieloma ostrzami: zapewnia precyzyjną separację przy użyciu wielu ostrzy, aby zminimalizować naprężenia na płytce drukowanej.
Gilotyna typu V-Cut: Posiada mechanizm szybkiego cięcia, który zapewnia czyste, szybkie cięcie w kształcie litery V bez uszkadzania komponentów.
Maszyna do cięcia V-Cut z ruchomym ostrzem (przesuwna): umożliwia precyzyjną regulację wysokości ostrza w celu dostosowania do różnych grubości PCB i głębokości rowków w kształcie litery V.
| Funkcja

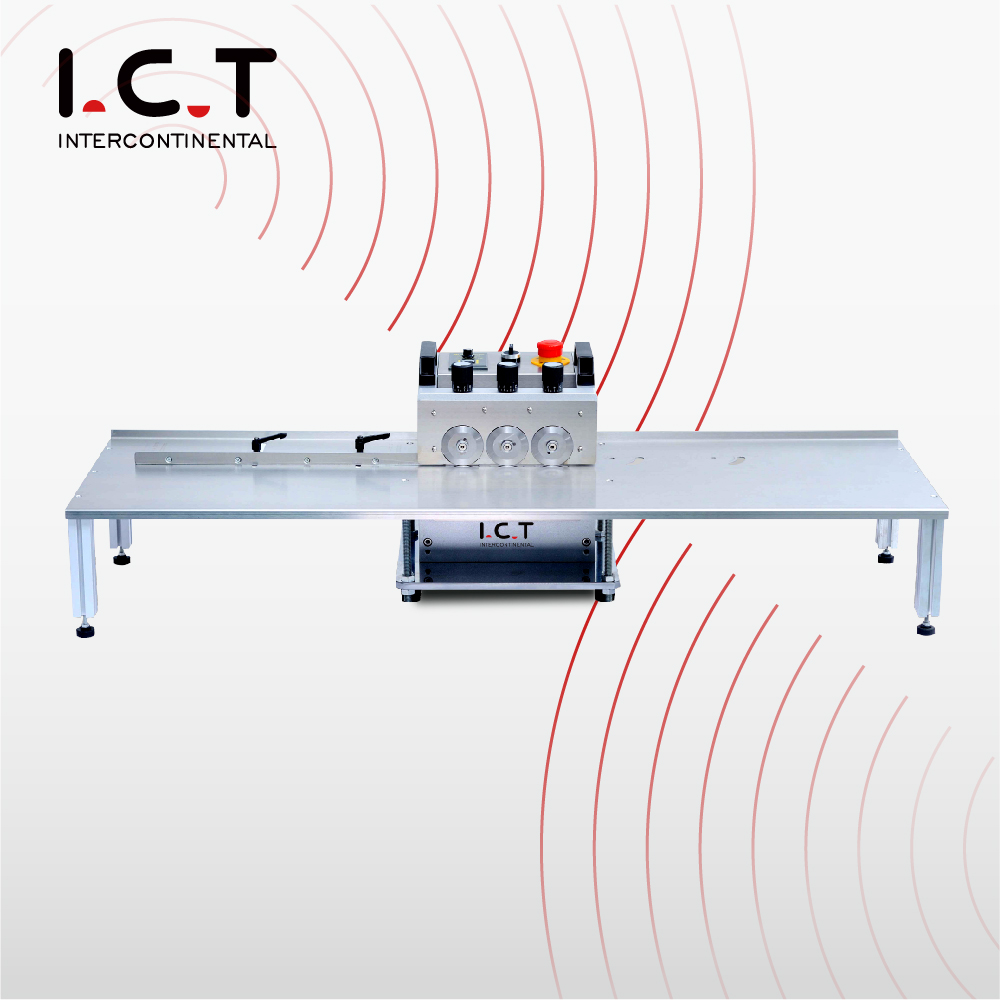

Separator LED z wieloma ostrzami
Separator LED z wieloma ostrzami wykorzystuje serię sześciu okrągłych ostrzy do wydajnego cięcia płytek PCB. Każda grupa ostrzy działa etapowo, aby zminimalizować naprężenia działające na płytę, co jest szczególnie ważne w przypadku materiałów takich jak aluminium. Cecha ta zmniejsza ryzyko odkształceń i zapewnia czyste, precyzyjne cięcie. Ostrza są skalibrowane pod kątem wysokiej dokładności, co pozwala na stałą wydajność w czasie. Maszyna ta idealnie nadaje się do wysokiej jakości usuwania paneli PCB w branżach takich jak produkcja diod LED i elektroniki, gdzie precyzja ma kluczowe znaczenie dla powodzenia produktu.
Maszyna gilotynowa typu V
Gilotynowa maszyna typu V-Cut wykorzystuje ostrze w kształcie gilotyny, które wywiera równomierny nacisk na płytkę drukowaną, oferując skuteczną metodę separacji szczelin w kształcie litery V. Ten proces cięcia zmniejsza naprężenia wewnętrzne, zapobiegając uszkodzeniu delikatnych elementów i połączeń lutowanych. Maszyna doskonale nadaje się do środowisk produkcji masowej, gdzie konieczna jest praca z dużą prędkością. Może pomieścić płytki PCB o grubości od 0,3 mm do 5 mm, z możliwością obsługi komponentów o wysokości do 60 mm. Prostota i szybkość maszyny czynią ją idealną dla branż, w których istotne jest szybkie i precyzyjne cięcie.
Maszyna do cięcia w kształcie litery V z ruchomym ostrzem (przesuwnym).
Maszyna V-Cut Move-Blade (przesuwna) jest wyposażona w mechanizm przesuwnego ostrza, który pozwala na precyzyjną kontrolę podczas procesu cięcia. Regulowaną wysokość ostrza można dostosować do różnych grubości PCB, zapewniając, że każda płytka PCB zostanie wycięta z optymalną precyzją. Maszyna ta jest szczególnie przydatna do obsługi płytek PCB o różnej głębokości rowków V, oferując elastyczność i wszechstronność w produkcji. Minimalna siła zastosowana podczas cięcia zapobiega uszkodzeniu komponentów, dzięki czemu jest idealnym rozwiązaniem dla branż wymagających dużej precyzji i delikatnej obsługi.
| Specyfikacja
| Ręczna | maszyna do cięcia w kształcie litery V z jednym ostrzem | Wieloostrzowa separator LED | Gilotyna typu Maszyna do cięcia w kształcie litery V Maszyna | z ruchomym ostrzem (przesuwna) Maszyna do cięcia w kształcie litery V | Ostrza wielogrupowe PCB Maszyna do cięcia w kształcie litery V |
|---|---|---|---|---|---|
| Typ operacji | Ręczny (przesuw ręczny) | Ręczny (pchanie ręczne) | Ręczny (pneumatyczny przełącznik nożny) | Ręczny (regulowany przesuw) | Ręczny (pchanie wielu grup) |
| Konfiguracja ostrza | 1 ostrze okrągłe + 1 proste | 6 okrągłych ostrzy (3 grupy góra/dół) | Pojedyncze proste ostrze gilotyny | 1 okrągła + 1 prosta (regulowana szczelina) | Wiele grup okrągłych ostrzy (niestandardowy nóż wielofunkcyjny) |
| Długość PCB | 0–350 mm | Nieograniczona (z platformami 1,2 m / 2,4 m) | 0–330 mm | 0–350 mm (typowo) | Nieograniczony lub bardzo długi (w zależności od platformy) |
| Grubość PCB | 0,8–5 mm | 0,2–5 mm | 0,3–5 mm | 0,8–5 mm | 0,2–5 mm (typowe dla wielu grup) |
| Metoda cięcia | Przesuw jednoprzebiegowy | 3-fazowe (40% + 40% + 20%) | Cięcie w dół jednym strzałem | Pojedyncze przejście z regulowaną głębokością | Wielogrupowe cięcie sekwencyjne |
| Najlepsza aplikacja | Ogólne PCB, prototypy, średnie nakłady | Długie paski LED, aluminiowe płytki PCB, diody LED o dużej mocy | Płyty FR4, krawędzie czyste i wolne od kurzu | Mieszane komponenty, elastyczna głębokość V | Bardzo długie lub szerokie płytki PCB, separacja o wysokiej wydajności |
| Lista wyposażenia linii SMT
ICT łączy pełne linie SMT, które łączą ładowarki, drukarki, moduły montażowe, piece rozpływowe, jednostki AOI, przenośniki i sekcje maszyn do cięcia aluminium PCB w jeden działający system. Wszystko się zgadza. Gdy przestrzeń jest ograniczona, układy w kształcie litery U dobrze wykorzystują podłogę bez utraty płynności. Cała konfiguracja zwiększa wydajność, eliminuje błędy i zapewnia stałą jakość części samochodowych, produktów LED i elektroniki użytkowej. Klienci otrzymują pomoc od początku do końca – w planowaniu linii, jej konfigurowaniu i dostrajaniu, aby produkcja przebiegała sprawnie i sprawnie od pierwszego dnia.
| Nazwa produktu | Cel w linii SMT |
|---|---|
| Linia SMT | W pełni automatyczna linia montażowa SMT pod klucz |
| Ładowarka PCB | Automatycznie ładuje gołe PCB do linii. |
| Drukarka do wklejania lutu | Dokładnie drukuje pastę lutowniczą na podkładkach PCB. |
| Maszyna Pick and Place | Precyzyjnie montuje komponenty na płytkach PCB. |
| Piekarnik rozpływowy | Topi lut, tworząc solidne połączenia. |
| Film o sukcesie klienta
Na początku 2025 r. inżynier ICT Peter został wysłany do Uzbekistanu na 16-dniowy projekt, aby pomóc w uruchomieniu linii produkcyjnej silników samochodowych. Klient nabył pełną linię SMT, która obejmowała między innymi maszynę do cięcia PCB V Cut firmy ICT. Ze względu na ograniczoną przestrzeń fabryki firma ICT opracowała układ w kształcie litery U, który zoptymalizował przestrzeń przy jednoczesnym zachowaniu wydajności operacyjnej. Peter poprowadził proces instalacji i szkolenia, dbając o to, aby klient mógł samodzielnie obsługiwać maszyny. Po zakończeniu linia produkcyjna działała sprawnie, a klient mógł kontynuować produkcję bez przerw.
| Wsparcie serwisowe i szkoleniowe
ICT zobowiązuje się do zapewnienia kompleksowej obsługi, od instalacji po bieżące wsparcie. Nasi doświadczeni inżynierowie są dostępni do instalacji na miejscu, zapewniając prawidłową konfigurację całego sprzętu. Zapewniamy również szczegółowe szkolenia dla Twojego personelu, obejmujące obsługę, konserwację i rozwiązywanie problemów, aby upewnić się, że Twój zespół jest w pełni wyposażony do obsługi maszyny do cięcia PCB V Cut. Nasze wsparcie posprzedażowe jest łatwo dostępne, aby odpowiedzieć na wszelkie pytania techniczne i zapewnić płynne działanie linii produkcyjnej w dłuższej perspektywie.
| Referencje klientów
Maszyna do cięcia PCB ICT V Cut znacznie poprawiła naszą wydajność produkcji. Precyzja maszyny gwarantuje, że osiągamy wysoką jakość cięć przy minimalnych uszkodzeniach elementów. Instalacja przebiegła bezproblemowo, a szkolenie przeprowadzone przez inżyniera było dokładne, co pozwoliło nam pewnie obsługiwać maszynę. Doceniliśmy także doskonałe opakowanie i szybką dostawę sprzętu. Ilekroć mieliśmy pytania techniczne, zespół wsparcia ICT szybko reagował, zapewniając skuteczne rozwiązania. Ich zaangażowanie w jakość i zadowolenie klienta jest wyjątkowe.
| Certyfikaty i standardy
Maszyna do cięcia PCB ICT V Cut spełnia najwyższe światowe standardy jakości i bezpieczeństwa. Posiadamy certyfikaty CE, RoHS i ISO 9001, co gwarantuje, że nasze produkty spełniają rygorystyczne przepisy międzynarodowe. Dodatkowo ICT posiada wiele patentów na innowacyjne technologie stosowane w naszych maszynach, co gwarantuje, że nadal jesteśmy liderem branży w dostarczaniu zaawansowanych rozwiązań w zakresie depanelacji PCB. Certyfikaty te świadczą o naszym zaangażowaniu w oferowanie niezawodnego sprzętu o wysokiej wydajności, cieszącego się zaufaniem na całym świecie.
| O firmie i fabryce ICT
ICT jest wiodącym dostawcą rozwiązań z zakresu automatyzacji fabryk, specjalizującym się w branży produkcji elektroniki. Dzięki ponad 25-letniemu doświadczeniu dostarczamy wysokiej jakości sprzęt i usługi, aby wspierać klientów na całym świecie. Zapewniamy kompleksowe rozwiązania obejmujące projektowanie sprzętu, instalację, szkolenia i optymalizację procesów. Dzięki obecności w ponad 72 krajach i zaangażowaniu w innowacje, ICT pomaga przedsiębiorstwom zwiększać ich możliwości produkcyjne i spełniać stale rosnące wymagania rynku produkcji elektroniki.
