| Router Inline SMT PCBA do precyzyjnego usuwania paneli
Router ICT IR350 Inline SMT PCBA zapewnia precyzyjne cięcie złożonych paneli PCBA. Zaprojektowany dla wymagających branż, takich jak elektronika samochodowa, smartfony, urządzenia medyczne i lotnictwo, ten zaawansowany router PCB zapewnia czystą i bezstresową separację płytek. Solidna konstrukcja dwuplatformowa i inteligentny system sterowania umożliwiają ciągłą produkcję przy zachowaniu wąskich tolerancji. Dzięki prędkościom cięcia do 100 mm/s i precyzji powtarzalności ± 0,01 mm maszyna pomaga producentom zwiększyć wydajność, zmniejszyć liczbę defektów i spełnić rygorystyczne wymagania jakościowe. Niezależnie od tego, czy obsługujesz cienkie płyty o grubości 0,5 mm, czy grubsze panele o grubości do 4,0 mm, ta routera SMT PCBA zapewnia stałą, niezawodną wydajność, której wymagają nowoczesne linie produkcyjne elektroniki.
| Funkcja

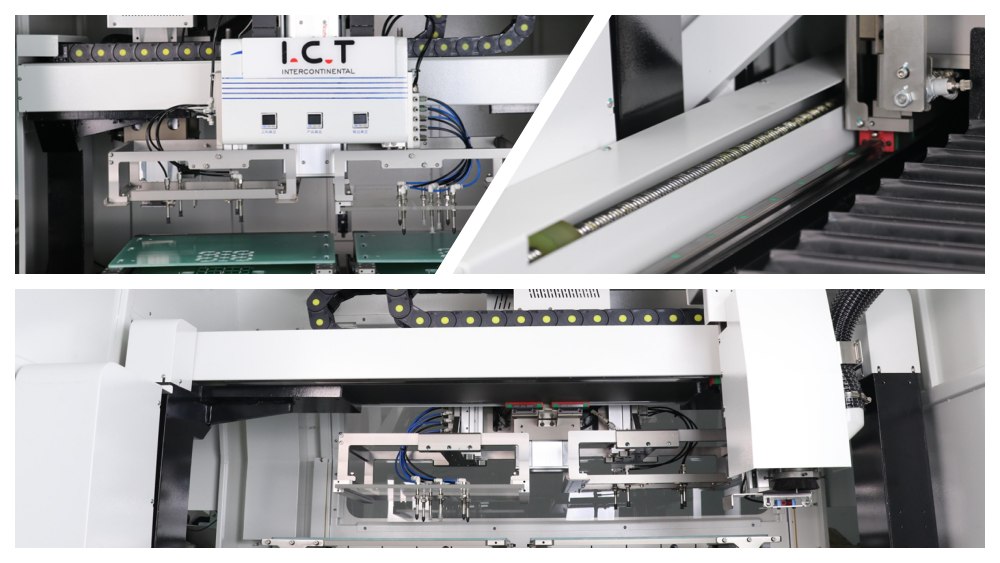

Zaawansowany system widzenia i ustawiania
System wizyjny o wysokiej rozdzielczości współpracuje współosiowo z frezem, co ułatwia kalibrację kamery i precyzyjne pozycjonowanie. Rozpoznaje wszystkie rodzaje śladów PCB i zapewnia wizualną korekcję kontrapunktu. Ta inteligentna technologia zapewnia dokładne wyznaczanie ścieżek za każdym razem, nawet w przypadku skomplikowanych projektów płytek. W połączeniu z importem CAD i szybką optymalizacją ścieżki, system obsługuje programowanie offline i skanowanie całej płytki. Te możliwości sprawiają, że router PCBA in-line jest bardzo elastyczny w przypadku różnych potrzeb produkcyjnych, przy jednoczesnym zachowaniu doskonałej jakości cięcia.

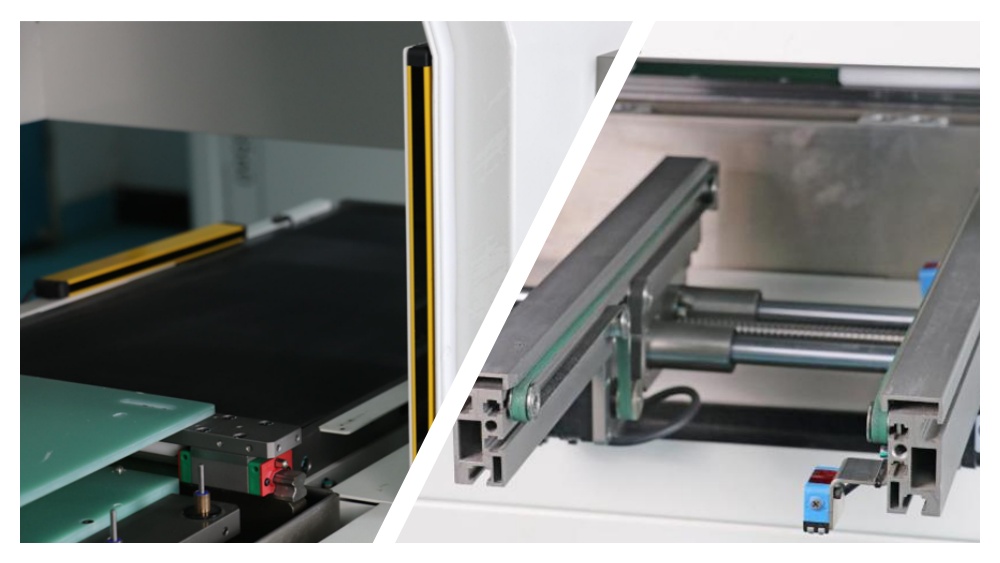

System stabilnego ruchu z komponentami klasy premium
Importowane serwosilniki Panasonic w połączeniu z precyzyjnymi prętami śrubowymi zapewniają płynny i dokładny ruch w osiach X, Y i Z. Mocniejsza i grubsza konstrukcja mechaniczna znacznie poprawia ogólną stabilność maszyny podczas pracy z dużymi prędkościami. Ta solidna konstrukcja redukuje wibracje i zapewnia długoterminową niezawodność, dzięki czemu ploter Inline SMT PCBA jest idealny do ciągłego użytku przemysłowego w zastosowaniach związanych z trasowaniem PCBA na dużą skalę.

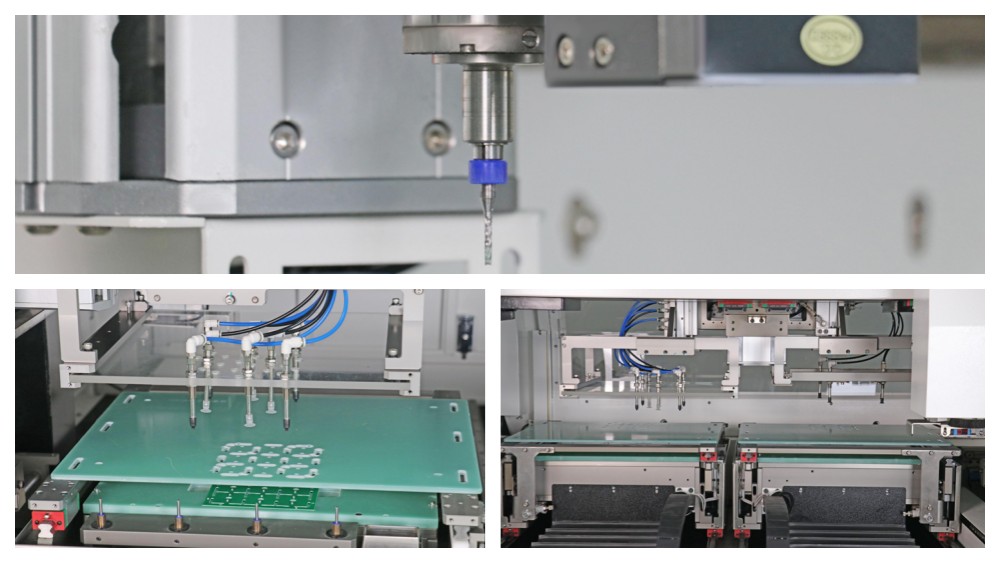

Inteligentne zarządzanie narzędziami i funkcje bezpieczeństwa
Standardowe wykrywanie pęknięć narzędzia automatycznie ostrzega operatorów w przypadku pęknięcia lub zużycia frezu. Maszyna posiada również automatyczną wymianę narzędzi, co pozwala na nieprzerwaną produkcję. Monitorowanie czujników w czasie rzeczywistym zapobiega ciągłej pracy z uszkodzonymi narzędziami. Elementy bezpieczeństwa, takie jak czujniki kontroli dostępu i opcjonalne kurtyny świetlne, dodatkowo chronią operatorów. Te inteligentne funkcje zwiększają wydajność i redukują kosztowne błędy.

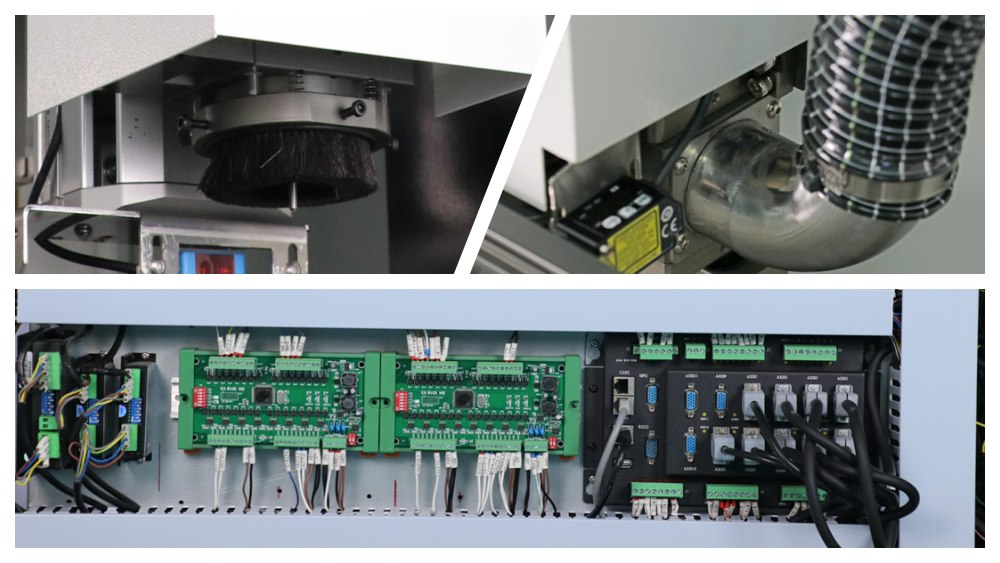

Wydajna konstrukcja z dwiema platformami i funkcją usuwania kurzu
Dwuplatformowa konstrukcja umożliwia niezależną pracę obu stron, znacznie zwiększając efektywność produkcji. Szybkozłącza i elastyczna regulacja sprawiają, że zmiana jest szybka i łatwa. Wydajny, oddzielny odpylacz próżniowy o dużej sile ssania i niskim poziomie hałasu utrzymuje obszar roboczy w czystości. Dodatkowa wiatrówka jonowa i pierścieniowa eliminacja ładunków elektrostatycznych skutecznie usuwają elektryczność statyczną i zapobiegają przyleganiu kurzu do płytek PCB.
Automatyczna maszyna do umieszczania układów scalonych PCBA
1. Podawanie automatyczne: automatyczne podawanie produktów znajdujących się na talerzu po otrzymaniu sygnału z maszyny przedniej.
2. Automatyczne skanowanie kodów: CCD wykrywa rozmiar produktu i jednocześnie posiada funkcję skanowania kodów.
3. Automatyczna misa: CCD kieruje dyszą ssącą tak, aby automatycznie zasysała prawidłowe produkty do miski.
4. Automatycznie rozróżnij kod NG: produkty NG są automatycznie umieszczane na płytce NG, a kod NG i płytka widelca są umieszczane w wadliwym pudełku.
5. Automatyczna taca układająca: automatycznie dostarcza puste tace i układa OK, gotowe tace, pełne tace.
6. AGV automatycznie podaje puste tace i odbiera pełne tace.
Proces:
| Specyfikacja
| Specyfikacja | parametrów |
| Model | ICT-IR350 |
| Rozmiar PCB | 350 × 310 mm |
| Numer platformy | Podwójne platformy |
| Grubość PCB | 0,5 ~ 4,0 mm |
| Tryb obsługi PCB | Oprawa wielofunkcyjna, Oprawa specjalna |
| Prędkość skrawania X, Y | 0 ~ 100 mm/s |
| Powtórz precyzję | ± 0,01 mm |
| Precyzja cięcia | ± 0,05 mm |
| Metoda jazdy X, Y, Z | Silnik serwo prądu przemiennego |
| Tryb sterowania X, Y, Z | Kontroler CNC |
| Rozmiar frezu | 0,8 ~ 3,0 mm |
| Prędkość wrzeciona | Maks. 80 000 obr./min |
| Obsługa i przechowywanie danych | Przemysłowy system komputerowy |
| Napięcie (maszyna główna) | 220 V, 50/60 Hz |
| Zasilanie (maszyna główna) | 1,5 kW |
| Zasilanie ciśnieniem powietrza | 4,5 kg/cm² |
| Wymiary (dł. × szer. × wys.) | 1450 × 1330 × 1641 mm |
| Waga (z odkurzaczem) | Około. 1000 kg |
| Metoda zbierania kurzu | Odkurzanie |
| Objętość powietrza odkurzacza | 28 ~ 35 m³/min |
| Wymiary odkurzacza | 650 × 750 × 1500 mm |
| Napięcie odkurzacza | 380 V, 50/60 Hz, 3 kW |
* ICT stale pracuje nad jakością i wydajnością, specyfikacjami i wyglądem, które mogą być aktualizowane bez specjalnego powiadomienia.
