ICT-T650丨SMT Maszyna do selektywnego powlekania konforemnego PCB

Maszyna do powlekania selektywnego ICT zapewnia precyzyjną, ukierunkowaną ochronę PCBA.
A. Precyzyjny regulator utrzymuje stabilne ciśnienie powietrza.
B. Prosty panel pomaga operatorom pracować szybciej.
C. Hartowane szyny wytrzymują dłużej dzięki stalowym paskom.
D. Pasek dokładnie reguluje szerokość szyny.
mi. Stalowy suwnica zapewnia stabilność maszyny.
F. Kurtyny powietrzne zatrzymują wycieki gazu.
G. ICT oferuje eksperckie wsparcie szkoleniowe.
  • T650

  • I.C.T

  • smt pcb metal coating machines

Stan dostępności:
Ilość:

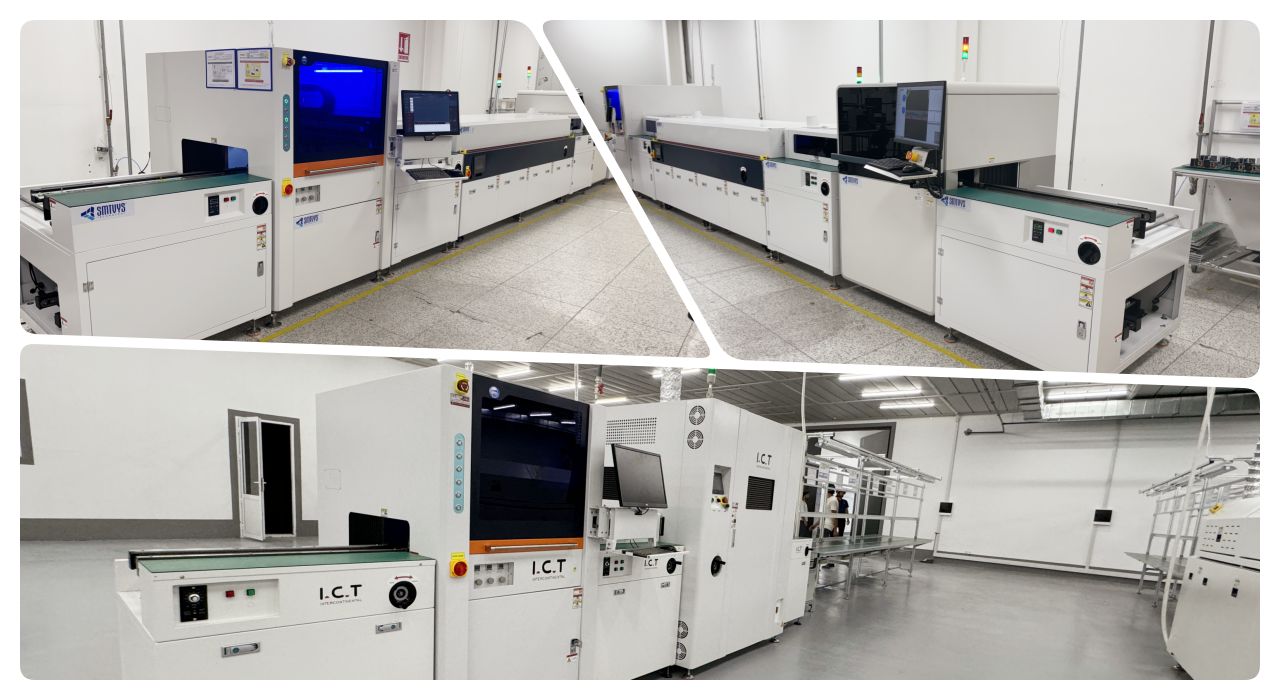

Linia maszyn do powlekania konforemnego 101


|  Maszyna do selektywnego powlekania konforemnego ICT


Maszyna do selektywnego powlekania konforemnego ICT ustanawia wysoki standard łatwej ochrony PCBA w liniach SMT. Posiada proste programowanie i szybkie zmiany w celu uzyskania najlepszych rezultatów. Ta płytka PCB maszyny do powlekania konforemnego pasuje do płyt o wymiarach od 50x50 do 450x460 mm, z ruchami X=450mm, Y=450mm, Z=100mm. Użytkownicy z łatwością edytują ścieżki zraszania, a na ekranie są one wyraźnie widoczne. W przypadku wielu desek szybko odtwarzaj lub kopiuj ścieżki. Automatycznie zlicza moc wyjściową i czas. Jako maszyna do powlekania konforemnego smt obsługuje napędy mechaniczne, sterowanie przemysłowe, diody LED, motoryzację i nie tylko. Selektywna maszyna do powlekania konforemnego spełnia szerokie potrzeby przy wysokiej wydajności. Dobrze sprawdza się w liniach powlekania PCBA zapewniając czyste i bezpieczne warsztaty.


| Funkcja

System transmisji

1-1 System transmisji


Układ przeniesienia napędu w maszynie do selektywnego powlekania konforemnego wykorzystuje mocną platformę zapewniającą stabilną pracę. Importowane serwomotory zapewniają płynną moc. Serwo i szyna ślizgowa zapewniają dokładne i powtarzalne ruchy X/Y/Z. Osłona przeciwpyłowa utrzymuje części w czystości, dzięki czemu konserwacja jest prosta. Łańcuchy zbiorników starannie organizują linie. Eliminuje to awarie i zapewnia długie godziny pracy. W liniach maszyn do powlekania konforemnego płytek PCB pomaga to w równomiernym natryskiwaniu i zapewnia wysoką wydajność.


System transportu


1-2 System transportu


System transportu selektywnej maszyny do powlekania konforemnego posiada specjalne łańcuchy zapobiegające zakleszczeniom płyt. Silnik ustawia prędkość i gwałtownie się zatrzymuje. Zaciski mocno trzymają deski. Szerokość szyny zmienia się półautomatycznie, co ułatwia przepływ. Profile dźwigają ciężkie deski i nie wyginają się. Zwiększa to prędkość i ogranicza ilość odpadów. Pasuje do automatycznej maszyny do selektywnego powlekania płytek PCB w pełnych liniach. Bezpieczny i gładki do codziennego użytku.


System powłokowy


1-3 System powłokowy


System powlekania w maszynie do powlekania selektywnego jest wyposażony w podwójne zawory do trudnych zadań. Szybka wymiana modułowa dla różnych potrzeb. Opcjonalna oś pochylenia i U pozwala dotrzeć do twardych miejsc. Lampa UV sprawdza stan na żywo. CCD dodaje precyzyjny cel. Zawory takie jak H-808 do drobnych, H-818 szerokich, H-828 grubych. Tnie odpady, zapewnia równomierne pokrycie. Wprowadź linię powłok PCBA dla mocnej ochrony.


System sterowania


1-4 Układ sterowania


System sterowania maszyny do selektywnego powlekania konforemnego zapewnia przejrzystość części za pomocą etykiet umożliwiających szybkie poprawki. Części serwa działają stabilnie. Chłodzenie powietrzem utrzymuje chłód. Tryb płytki drukowanej zwiększa zaufanie. Linki do danych fabrycznych są łatwe. Niskie błędy w maszynie do powlekania konforemnego smt. Szybka pomoc zdalna. Dobra ochrona IP67.


System operatora


1-5 System operatora


System operatora w programach maszyn do powlekania selektywnego nowy w <10 min, zmiany <2 min w systemie Windows. Przewodniki po oprogramowaniu są łatwe. Pokazuje ścieżki na żywo. Opcja CCD na lepsze. Platforma dostosowuje się do wszystkich. Krótkie szkolenie z obsługi maszyny do powlekania konforemnego płytek PCB. Globalna obsługa języków. Dotyk eliminuje błędy.


Zaawansowany system powlekania z podwójnym zaworem


Typ zaworu


Maszyna do powlekania konformalnego wyposażona jest w precyzyjny mały zawór atomizujący H-808 do natryskiwania drobnych punktów/lini na drobne elementy - idealny do oświetlenia LED i elektroniki użytkowej. Zawór szerokiego wentylatora H-818 zapewnia równomierną powłokę na dużych obszarach płytek PCB, idealną do samochodowych desek rozdzielczych i przemysłowych tablic kontrolnych. Zawór wysokoprzepływowy H-828 szybko radzi sobie z grubymi powłokami modułów mocy.

Modułowa konstrukcja umożliwia wymianę zaworów w czasie krótszym niż 2 minuty. Konfiguracja z dwoma zaworami obsługuje jednocześnie dwa typy zaworów do skomplikowanych zadań. Ta elastyczność sprawia, że ​​maszyna do powlekania natryskowego PCB jest idealna do produkcji o dużej mieszalności. Wybierz odpowiedni zawór do każdego zastosowania!


| Specyfikacja


Selektywne komputery konformalne
Model ICT-T550 ICT-T550U ICT-T600 ICT-T650
Liczba zaworów

2 (głowica zaworu atomizującego 1, zawór precyzyjny 1

głowa)

2 (głowica zaworu atomizującego 1, zawór precyzyjny 1

głowa)

2 (głowica zaworu atomizującego 2)

4 (zawór atomizujący 2 głowice, zawór precyzyjny 2 głowice)

Metoda kontroli PC + karta kontroli ruchu
Liczba wrzecion X, y, z X, y, z, u X, y, z X, y, z
Rozmiar PCB 50*50 ~ 450*460 mm
Napęd wrzecionowy Zaimportowany silnik serwo + moduł śruby kulowej
Automatyczne czyszczenie zaworów z zbiornikiem ciśnieniowym 5L
Zasilacz AC 220 V ± 10%, 50/60 Hz, 2,2 kW
Wymiar L910*W1600*H1700 mm
Waga netto 1000 kg


| do powlekania  Lista wyposażenia linii

Lista wyposażenia linii do powlekania


Nasza linia powłok PCBA oferuje zaawansowane narzędzia do wydajnej i precyzyjnej ochrony płytek drukowanych. W pełni zautomatyzowana linia do powlekania obejmuje maszynę do powlekania selektywnego zapewniającą dokładne nakładanie, piec do utwardzania zapewniający trwałe wykończenia, AOI do kontroli jakości, podnośnik i flipper zapewniający płynną obsługę oraz system przenośników zapewniający płynną produkcję.

Ta wysokiej jakości linia do powlekania PCBA zapewnia stabilną pracę, niezawodną powłokę pyłoszczelną, wodoodporną i przeciwwybuchową, spełniając różnorodne potrzeby przemysłu. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa wydajność zadań związanych z powłokami ochronnymi.


3 Linia do powlekania konformalnego z maszyną do powlekania 01


Nazwa produktu

Cel w linii do powlekania PCBA

Maszyna do powłoki

Nakłada precyzyjne powłoki ochronne na płytki drukowane, zapewniając ochronę przed kurzem, wodoodpornością i eksplozją.

Utwardzanie piekarnika

Utwardza ​​powłoki światłem IR lub UV, zapewniając trwałą i silną ochronę.

Przenośnik

Płynnie transportuje płytki drukowane przez linię powlekania, zapewniając wydajne przetwarzanie.

Ładowarka i rozładowca

Dostarcza i przechowuje PCB dla linii produkcyjnej, zapewniając płynne wejście i wyjście.

Powłoka konforemna AOI

Sprawdza jakość powłoki i wykrywa defekty, aby zapewnić wysokie standardy.


|  Film o sukcesie klienta


Nasz inżynier wyjechał do Europy po wsparcie SMT w elektronice samochodowej. Klient wykonuje deski rozdzielcze samochodów i kupuje pełną linię do powlekania PCBA wraz z maszyną do powlekania selektywnego. Obejmuje ładowarkę, powlekarkę, piec UV i urządzenie wyładowcze. Do tego lutowanie na fali i systemy AOI. Inżynier zainstalował, debugował i przeszkolił personel w zakresie obsługi i napraw. Podczas serii próbnych szybko rozwiązał problemy, zapewniając płynną i wysokiej jakości produkcję. Film przedstawia konfigurację, precyzyjną powłokę selektywną na skomplikowanych płytach i wydajny proces na linii.



|  Usługi i szkolenia


ICT zapewnia kompletną instalację, uruchomienie i konserwację maszyny do selektywnego powlekania konforemnego. Doświadczeni inżynierowie zapewniają praktyczne szkolenia w zakresie programowania, codziennej obsługi, czyszczenia i rozwiązywania problemów – na miejscu lub zdalnie. Całodobowa pomoc techniczna szybko rozwiązuje problemy dzięki diagnostyce AR. Globalny magazyn części zamiennych zapewnia dostawę w ciągu 48 godzin. Regularne audyty procesów optymalizują wydajność linii powlekania PCBA. Coroczne kursy odświeżające wiedzę pozwalają personelowi uzyskać aktualne certyfikaty i certyfikaty. Oferujemy ulepszenia dotyczące nowych materiałów powłokowych i zastosowań. To podejście pozbawione ryzyka minimalizuje przestoje do poziomu poniżej 1% i maksymalizuje długoterminowy zwrot z inwestycji w linie maszyn do powlekania konforemnego smt. Zaufali nam klienci w 72 krajach.


Piec do utwardzania kleju 201


|  Co mówią klienci


Europejscy klienci z branży motoryzacyjnej bardzo chwalą naszych inżynierów za profesjonalną wiedzę, szybkie wsparcie na miejscu i dokładne szkolenie podczas wizyt. Pochwalają selektywną maszynę do powlekania konforemnego za dostarczanie jednolitych, pozbawionych pęcherzyków warstw na deskach rozdzielczych z wydajnością 99,9%. Bezpieczne opakowanie zapewnia bezpieczną wysyłkę międzynarodową bez uszkodzeń. Nasz zespół wsparcia odpowiada w ciągu 12 godzin, zapobiegając przestojom w produkcji. Modułowa konstrukcja zaworu skraca czas przezbrajania o 80%, znacznie zwiększając przepustowość. Klienci nazywają ją „najlepszą maszyną do selektywnego powlekania konforemnego – niezawodną i przyszłościową”. Konsekwentnie wydłuża ona żywotność PCBA w trudnych warunkach.


Opinia klienta-03


|  Certyfikaty i standardy


Selektywna maszyna do powlekania konforemnego jest zgodna z normami bezpieczeństwa CE, przepisami środowiskowymi RoHS i systemami zarządzania jakością ISO9001. Liczne patenty obejmują innowacyjną technologię zaworów i funkcje edycji ścieżki. Każda maszyna przechodzi rygorystyczne, 72-godzinne testy wypalania, weryfikację precyzji i kontrolę kompatybilności materiałów. Surowe protokoły fabryczne zapewniają zgodność z IPC-A-610 i pełną identyfikowalność za pomocą kodów QR. Audyty zewnętrzne potwierdzają, że odsetek defektów wynosi poniżej 0,1%. Certyfikaty te gwarantują bezpieczną, zrównoważoną i wydajną pracę na całym świecie, dając klientom całkowite zaufanie do automatycznej maszyny do selektywnego powlekania płytek PCB.


Certyfikat ICT-03



|  O firmie i fabryce ICT


ICT jest wiodącym dostawcą rozwiązań w zakresie sprzętu elektronicznego z ponad 25-letnim doświadczeniem w globalnej branży produkcyjnej elektroniki. Oferujemy kompletne rozwiązania fabryczne, obejmujące analizę popytu, planowanie programu, sprzęt produkcyjny, usługi szkoleniowe, operacje produkcyjne, optymalizację procesów i regulację, obejmujące półprzewodniki, PCBA, SMT, DIP, powlekanie, roboty, montaż i nie tylko. Dysponując własnym zapleczem badawczo-rozwojowym i produkcyjnym o powierzchni 12 000 m² w Dongguan w Chinach, zatrudniamy 89 oddanych pracowników, w tym 20 inżynierów, i działamy z kapitałem zakładowym o wartości 30 milionów dolarów oraz 8 oddziałami na całym świecie. Obsługując ponad 1600 klientów w 72 krajach, zapewniamy kompleksowe rozwiązania, które pomagają klientom budować, modernizować, optymalizować i dostosowywać systemy produkcyjne od 0 do 1. Nasze fabryki przestrzegają rygorystycznych systemów zarządzania jakością, pełnej identyfikowalności i montażu w pomieszczeniach czystych, aby zapewnić stałą doskonałość. Dzięki globalizacji i lokalizacji ICT stała się zaufaną platformą o wielu wartościach w produkcji elektroniki, dedykowaną ciągłym innowacjom i sukcesowi klientów.

ICT-Factory-and-Team-02
