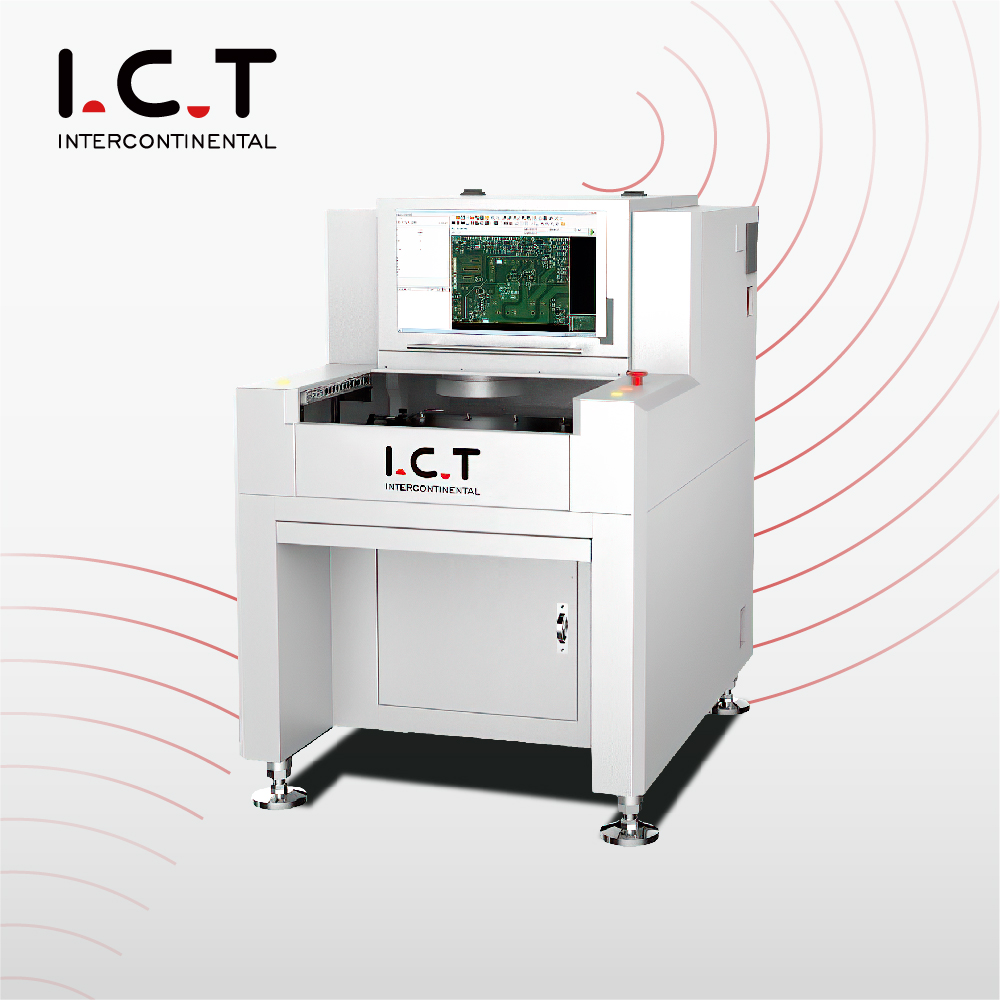

Zautomatyzowana inspekcja optyczna on-line Maszyna AOI SMT

Maszyna kontrolna AOI i maszyny Pick and Place.
Kup go ze swoim zaufanym partnerem! I.C.T wnosi 26 lat doświadczenia w branży SMT. Najważniejsze cechy: Dostępna instalacja i szkolenie na miejscu, całodobowa obsługa klienta. Wysoko wyszkoleni eksperci.
Zautomatyzowana inspekcja optyczna online modelu V5000H. Uzyskaj bezpłatne zapytanie już dziś!
1. Kamera przemysłowa
2. Obiektyw telecentryczny
3. Platforma i rama z granitu
4. Całkowita pozycja wspomagania FOV
  • I.C.T-V5000H

  • I.C.T

Stan dostępności:
Ilość:

Zautomatyzowana inspekcja optyczna on-line Maszyna AOI SMT


Przegląd


Maszyna kontrolna AOI


Wprowadzenie do AOI on-line:

Do inspekcji wstępnej i porozpływowej SMT Platforma granitowa znacznie poprawia precyzję i stabilność maszyny Programowalne źródło światła LED RGB+W Soczewka telecentryczna ze stałym powiększeniem i niską reakcją na zniekształcenia w przypadku dużego składu.


Cechy:

1. Funkcja automatycznego zbierania i przechowywania dziennika, funkcja ostrzegania/alarmu NG, zdalne programowanie i debugowanie.
2. Zdolność kontrolna:niewystarczająca, krótka, wypalona dziura, kołek zakrywający lut, zanieczyszczenie, niewspółosiowość, brakująca część, przekrzywiona, billboard, montaż z boku, przewrócenie, zła część, uszkodzona, pływająca, biegunowość, pseudolutowanie, pusty lut, nadmiar kleju itp.
3. Perfect SPC zbiera informacje o NG off-line i automatycznie generuje wszelkiego rodzaju tabele produkcyjne.
4. Funkcja dojrzałego centrum sterowania, przejrzysty interfejs oprogramowania.
5. Dobra stabilność (GR&R <10% @ 6 Sigma, CPK> 1,33 (dokładność odchylenia testu mniejsza niż ± 0,25 mm.

6. Ruch kamery, przenośnik naprawiony podczas testu. 7. Kompensacja zniekształceń PCB: całkowita kalibracja kompensacji znaku, kompensacja ramki pozycji komponentu.



szczegóły aoi 01



Platforma i rama z granitu


Zapewnij stabilność sprzętu i spójność programu współdzielenia pomiędzy maszynami



szczegóły aoi 02


Kamera przemysłowa + obiektyw telecentryczny


Nie ma to wpływu na kontrolę połączeń lutowanych o dużej zawartości komponentów, ponieważ w całym polu widzenia nie występuje efekt cienia.


szczegóły aoi 05


Cała pozycja wspomagania FOV


Wysoka zdolność wykrywania bez odsłoniętych elementów podkładki (BGA itp.) lub elementów częściowo ekranowanych

szczegóły aoi 03


Model I.C.T-V5000H
FOV 15u(36*30mm)/10u(24*20mm)
Kamera Inteligentna cyfrowa kamera przemysłowa o rozdzielczości 5M pikseli
Obiektyw Obiektyw telecentryczny
Światło 4-kolorowa lampa pierścieniowa LED, RGB+W
Przedmiot kontroli Test komponentów, test lutowania
Minikomponent 01005 chip, układ scalony o skoku 0,3 cala i specjalny kształt
System operacyjny Windows 7
Rozmiar PCB 50*50~510*600mm
Grubość PCB 0,3 ~ 6,0 mm
Wypaczenie PCB ± 3,0 mm
Waga PCB Maks.: 3 kg
Wysokość PCB Góra: 25 mm, dół: regulacja 45 mm
Sterownik X/Y Sterownik serwo AC, dokładność powtórzeń 0,01 mm
Platforma Granit
Moc AC220 50/60 Hz, 5 A
Sprężone powietrze 0,4 ~ 0,6 MPa
Waga 750 kg
Wymiar 940*1360*1500mm (bez światła)

maszyna aoi,  kontrola aoi,  inspekcja optyczna,  system aoi,  maszyna smt aoi,  maszyna kontrolna aoi


Udane doświadczenie:
Klient I.C.T w 35 krajach na całym świecie
1. Pomagamy klientom w budowie wielu nowych fabryk na całym świecie.
2. Szkolenie dla klientów ponad 500 ekspertów i techników.
3. Zostałeś dla Ciebie najbardziej niezawodnym chińskim partnerem.


Flub konfigurację fabryczną SMT, możemy dla Ciebie zrobić:
1. Zapewniamy dla Ciebie pełne rozwiązanie SMT
2. Dostarczamy podstawową technologię z naszymi urządzeniami
3. Zapewniamy najbardziej profesjonalną obsługę techniczną
4. Mamy bogate doświadczenie w konfiguracji fabrycznej SMT
5. Możemy rozwiązać każde pytanie dotyczące SMT

Maszyna do kontroli optycznej Aoi

Maszyna PCB Aoi

Metoda pakowania:
Standardowa drewniana skrzynka z pakietem próżniowym

Sposób wysyłki:
1. Samolotem, w przypadku próbek i małych paczek, przesyłek ekspresowych międzynarodowych, takich jak DHL, UPS, EMS...
2. Drogą morską, w przypadku dużej paczki i ilości;
3. Inne sposoby zgodnie z życzeniem klienta.

Czas dostawy:
35 dni
