ICT-V5300 | Dwustronne automatyczne systemy kontroli optycznej AOI on-line DIP

Udostępnij:

ICT-V5300 | Dwustronne automatyczne systemy kontroli optycznej AOI on-line DIP

Niezawodne, zautomatyzowane systemy kontroli optycznej zwiększają wydajność PCB.
A. Precyzyjne przechwytywanie w czasie rzeczywistym.
B. Głębokie uczenie się AI.
C. Minimalna liczba fałszywych alarmów.
D. Prosta konfiguracja za pomocą jednego klawisza.
mi. Zdalna, połączona kontrola.
F. Kompleksowe skanowanie defektów.
G. Identyfikowalne statystyki SPC.

Model：
ICT-V5300
marka produktu：
I.C.T

Stan dostępności:

Ilość：



Zapytaj Dodaj do koszyka zapytań

Opis produktu

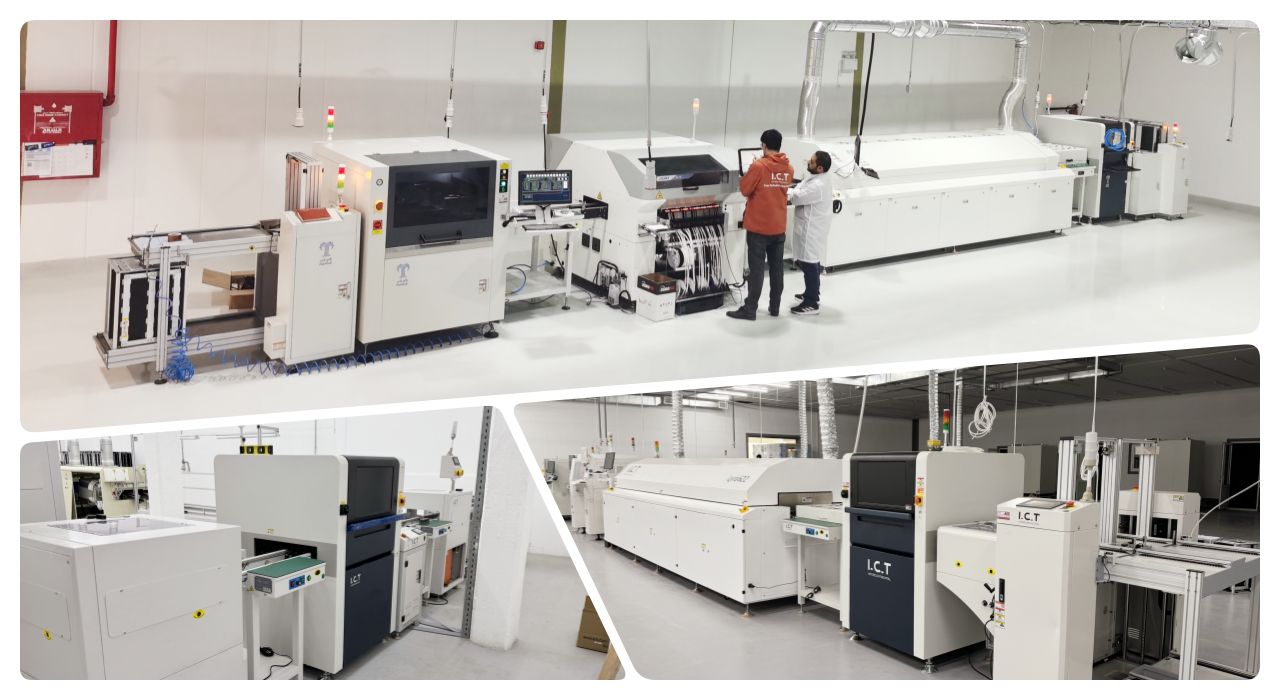

Maszyna kontrolna AOI 101

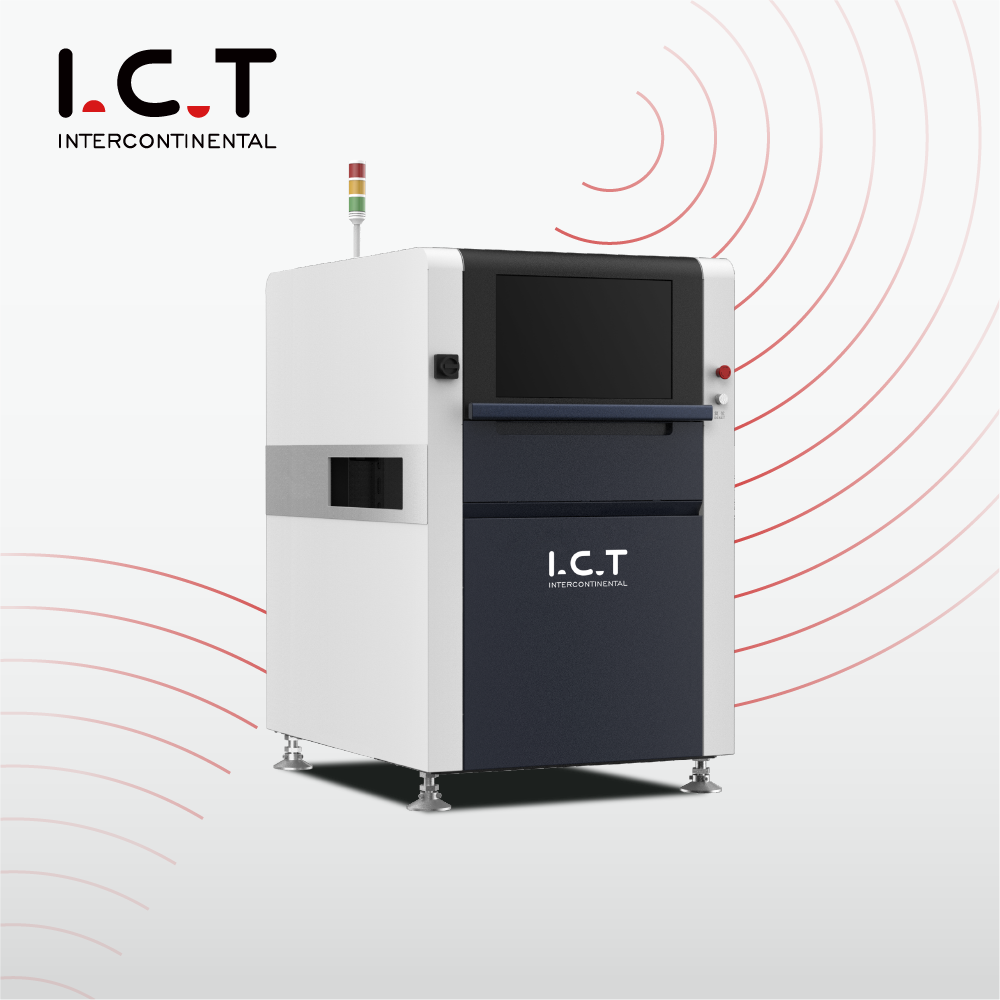

| Zautomatyzowane systemy kontroli optycznej ICT AI-5146

Zautomatyzowane systemy kontroli optycznej ICT AI-5146 wykorzystują kolorową kamerę o wysokiej rozdzielczości do obrazów PCB na żywo. Wykorzystuje CNN do inteligentnej oceny usterek części i lutowania. Ta inspekcja optyczna AOI pasuje do linii przed i po rozpływie. Zapewnia szybkie kontrole, niski poziom błędów i łatwy interfejs. Stabilność osiąga GR&R<10%. Łączy się z MES w celu rejestrowania danych i zdalnego debugowania. Użytkownicy z łatwością poprawiają jakość linii.

| Funkcja

Algorytm uczenia się AI

Zautomatyzowane systemy kontroli optycznej wykorzystują CNN do przetwarzania ogromnych ilości danych. Identyfikuje komponenty i połączenia jednym kliknięciem. Skraca czas programu. Naprawia stare problemy z wysokimi fałszywymi wynikami. Zautomatyzowana płytka PCB do kontroli optycznej radzi sobie z niejasnymi cechami i kolorami. Dobrze pasuje do nieparzystych części. Dokładność pozostaje wysoka w trudnych miejscach.

Szybka szybkość skanowania

Szybka prędkość kontroli

Kamera przy 0,23 s/FOV. System szybkiego wyrównywania. Automatyczne planowanie ścieżki. Oblicza następnie podczas fotografowania. Zautomatyzowane systemy kontroli optycznej zarządzają dużą objętością płytek PCB. Brak opóźnień w pełnych liniach. Użytkownicy zwiększają dzienną produkcję.

Pełne pokrycie usterek

Wykrywa brak, nieprawidłowe ustawienie, mostek, nadmiar itp. Automatycznie blokuje wiele usterek. Ignoruje zmiany koloru lub znaku. Radzi sobie z nawisami. Zautomatyzowane systemy kontroli optycznej mają niską wartość fałszywą w złożoności.

| Specyfikacja

Model	ICT SMT AOI AI-5146	ICT SMT AOI AI-5146D
Minikomponent	01005 chip, układ scalony o skoku 0,3 cala i specjalny kształt
Rozdzielczość@FOV	10um@40*30mm	15um@40*30mm
Kamera	Inteligentna cyfrowa kamera przemysłowa o rozdzielczości 12M pikseli
Obiektyw	Obiektyw telecentryczny
Światło	Integracja 4 kolorów RGB+W
Prędkość kontroli	0,23 sek./FOV
Algorytm inspekcji	CNN, kontrast kolorów, rozpoznawanie konturów, kontrola offsetu, dopasowywanie szablonów, porównywanie znaków, OCR itp.
Przedmiot kontroli	Komponent: brak, odwrócony, źle ustawiony, uszkodzony, dodatkowy, obcy, poplamiony itp. Lut: Niewystarczająca ilość lutu, nadmiar lutu, mostkowanie, pseudolutowie itp. Inne: Rozpoznawanie kodu kreskowego/Rozpoznawanie kodu QR/OCR.

Rozmiar PCB	5050mm~510460mm (Tryb dużej planszy: Od lewej do prawej: maks. 730460 mm Od prawej do lewej: maks. 640460 mm)	5050mm~510610mm (praca z jedną szyną) 5050mm~510330mm (praca na dwóch szynach)
Kolej	Pojedyncza szyna	Podwójna szyna
Wysokość PCB	Góra: 25 mm, dół: 80 mm	Góra: 25 mm, dół: 30 mm
Grubość PCB	0,3 ~ 6,0 mm
Krawędź PCB	3,7 mm
Wypaczenie PCB	± 3,0 mm
Waga PCB	Maks.: 3 kg
Wysokość przenośnika	900 ± 20 mm
Z regulacją	Ręczny i automatyczny
Kierunek przenośnika	L ~ R lub R ~ L
Moc	AC220 50/60 Hz, 5 A
Moc znamionowa	380 W
Komunikacja	Smema
Waga	750 kg	790 kg

* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.

| Lista wyposażenia linii SMT

Linia SMT

Nasza wysokiej jakości linia produkcyjna PCBA obejmuje zaawansowany sprzęt do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia SMT obejmuje ładowarkę, automatyczną drukarkę do dokładnego nakładania pasty lutowniczej, maszynę typu pick-and-place do precyzyjnego umieszczania komponentów, piec rozpływowy do niezawodnego lutowania oraz system AOI do dokładnej kontroli defektów. Ta wysokiej jakości linia produkcyjna PCBA zapewnia płynną pracę, wysoką niezawodność i tani montaż SMT, spełniając różnorodne wymagania branżowe.

1 linia SMT z maszyną SMT 03

Nazwa produktu	Cel w linii SMT
Ładowarka PCB	Automatycznie ładuje gołe PCB do linii.
Drukarka do wklejania lutu	Dokładnie drukuje pastę lutowniczą na podkładkach PCB.
Wybieraj i umieść maszynę	Precyzyjnie montuje komponenty na płytkach PCB.
ODWORNIK PIEKOWNIK	Topi lut, tworząc solidne połączenia.
Maszyna AOI	Sprawdza połączenia lutowane i wady umiejscowienia.
Maszyna SPI	Sprawdza wysokość i jakość pasty lutowniczej.
Sprzęt do identyfikowalności	Rejestruje i śledzi dane produkcyjne: Maszyna do znakowania laserowego / Urządzenie do montażu etykiet / Drukarka atramentowa

| Film o sukcesie klienta

Film marketingowy ICT-5146 przedstawia kluczowe punkty zautomatyzowanych systemów kontroli optycznej. Pokazuje wygląd zewnętrzny i zalety. Kamera wewnętrzna i widok świateł. Maszyna działa na linii SMT, przechwytywanie na żywo. Demo konfiguracji AI za pomocą jednego kliknięcia sprawdzanie części/lutowania. Próbki wadliwe, takie jak mostek lub brakujące. Szybki program, zdalne połączenie. Zamyka się fabrycznym stałym biegiem, wyższą wydajnością i tempem.

| Wsparcie serwisowe i szkoleniowe

ICT zapewnia kompletną pomoc dla zautomatyzowanych systemów kontroli optycznej. Instaluj, dostrój i konserwuj przez zespół. Szybkie rozwiązywanie problemów zdalnie. Szkolenie w witrynie lub w Internecie na temat operacji. Naucz program, defekty, dane. Trwają aktualizacje oprogramowania. Globalne miejsca na części. Zwiększa umiejętności użytkownika i czas pracy.

Maszyna AOI 203

| Recenzje klientów

Klienci chwalą inżynierom szybką, fachową pomoc. Lubią precyzję i niezawodność zautomatyzowanych systemów kontroli optycznej. Bezpieczne opakowanie w transporcie. Szybka reakcja na problem. Solidna wydajność zwiększa produkcję.

Opinia klienta-03

| Certyfikaty i standardy

ICT posiada bezpieczeństwo CE, RoHS eco, jakość ISO9001. Patenty w metodach AI. Zapewniają one zaufanie i innowacyjność.

Certyfikat ICT-04

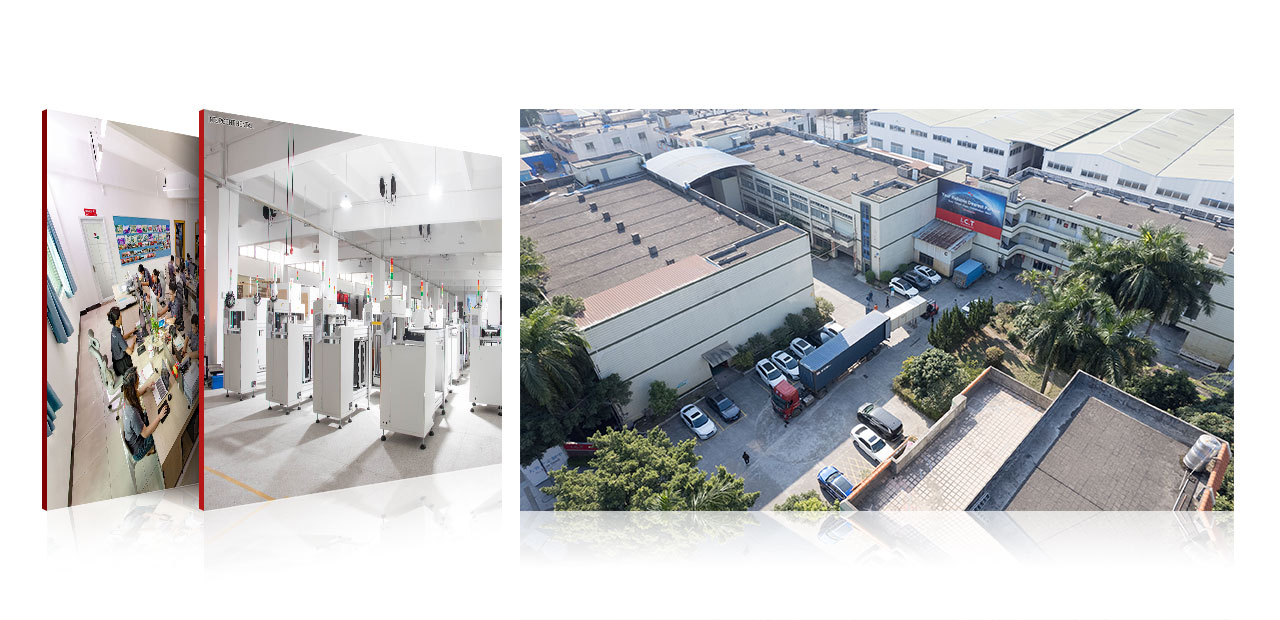

| O firmie ICT i naszej fabryce SMT

ICT prowadzi własne prace badawczo-rozwojowe i buduje zakład o powierzchni 12 000 m². 89 osób, 20 inżynierów. Szybki rozwój obsługuje ponad 1600 osób w 72 krajach. Rygorystyczne testy, jakość zarządzana na najwyższym biegu. Lokalne wsparcie oddziałów światowych.
