Maszyna do powlekania UV ICT PCB zapewnia precyzyjną ochronę płyt utwardzaną promieniami UV.
A. Precyzyjny regulator utrzymuje stabilne ciśnienie powietrza.
B. Intuicyjny panel usprawnia codzienne zadania operatora.
C. Wzmocnione szyny stalą zwiększają trwałość.
D. Pas synchroniczny umożliwia dokładną regulację szerokości.
mi. Solidna brama zapewnia ogólną stabilność maszyny.
F. Kurtyny powietrzne skutecznie zatrzymują gazy spalinowe.
G. ICT zapewnia kompleksowe szkolenia instalacyjne.
T550U
I.C.T
smt pcb metal coating machines
| Ilość： | |
|---|---|
| Maszyna do powlekania UV PCB ICT
Maszyna do powlekania UV ICT PCB wyróżnia się jako wiodące rozwiązanie w zakresie prostej i skutecznej ochrony PCBA za pomocą utwardzania promieniami UV. Zapewnia łatwe programowanie i szybką zmianę linii, zapewniając doskonałe wyniki w różnych branżach.
Idealna do zasilania napędów, sterowania przemysłowego, oświetlenia LED, elektroniki samochodowej, komunikacji, oprzyrządowania, urządzeń konsumenckich, sprzętu AGD, zastosowań wojskowych i medycznych, maszyna do powlekania UV PCB spełnia różnorodne potrzeby przy niezrównanej wydajności. Zmniejsza straty materiału, zwiększa bezpieczeństwo dzięki kurtynom powietrznym wejścia/wyjścia i płynnie integruje się z liniami SMT, zapewniając pełną optymalizację przepływu pracy.
| Funkcja
System transmisji
Układ przeniesienia napędu w maszynie do powlekania PCB UV posiada platformę o dużej wytrzymałości, zapewniającą niezachwianą stabilność podczas intensywnych operacji. Importowane serwosilniki i sterowniki zapewniają stałe dostarczanie mocy. Moduł szyny serwo-suwaka gwarantuje wyjątkową powtarzalność i dokładność w osiach X/Y/Z.
Opatentowana osłona przeciwpyłowa chroni śrubę pociągową i szyny przed zanieczyszczeniami, usprawniając konserwację i wydłużając żywotność. Elastyczne łańcuchy zbiorników starannie prowadzą wszystkie rurociągi i przewody, unikając zakłóceń i zachowując schludny wygląd. Ta solidna konstrukcja minimalizuje nieplanowane przestoje, obsługuje duże nakłady pracy 24 godziny na dobę, 7 dni w tygodniu i obniża całkowite koszty posiadania.
W środowiskach automatycznych maszyn do powlekania płytek PCB zapewnia nieskazitelną precyzję jednolitych warstw utwardzanych promieniowaniem UV, zwiększając wydajność nawet o 15%. Fabryki osiągają niezawodną wydajność w wymagających warunkach bez częstych interwencji.
System transportu
System transportowy maszyny do powlekania PCB UV wykorzystuje unikalny przenośnik łańcuchowy, który zapobiega sklejaniu się lub niewspółosiowości PCB. Precyzyjne sterowanie silnikiem zapewnia dokładną regulację prędkości i dokładność zatrzymywania. Zacisk cylindryczny mocno zabezpiecza deski, eliminując przesunięcia podczas powlekania.
Półautomatyczna regulacja szerokości szyny prowadzącej ułatwia płynne wchodzenie/wychodzenie z deski w przypadku różnych rozmiarów. Wzmocnione łańcuchy i profile wytrzymują duże obciążenia bez odkształceń, wspierając solidne PCB w branży motoryzacyjnej. System ten zwiększa przepustowość linii o 25%, jednocześnie redukując defekty.
Łączy się bez wysiłku z urządzeniami ładującymi i rozładowującymi w automatycznych konfiguracjach maszyn do powlekania PCB. Operatorzy korzystają z regulacji bez użycia narzędzi i pracy bez zacięć, zapewniając spójny przepływ w produkcji o dużym mieszaniu. Funkcje bezpieczeństwa obejmują wyłączniki awaryjne i czujniki zapobiegające wypadkom.
System powłokowy
System sterowania maszyny do powlekania UV PCB wykorzystuje logiczny układ ze standardowymi etykietami, co ułatwia kontrolę i konserwację. Precyzyjne komponenty serwo zapewniają stabilną pracę bez wibracji.
Zaawansowane odprowadzanie ciepła poprzez konwekcyjne chłodzenie powietrzem zapobiega problemom termicznym podczas długotrwałych prac. Tryb hybrydowy komputera-płyty sterującej zwiększa niezawodność i diagnostykę. Monitorowanie w czasie rzeczywistym integruje się z systemem MES w celu uzyskania spostrzeżeń opartych na danych. Taka konfiguracja zmniejsza liczbę błędów do poziomu poniżej 0,5% w zastosowaniach automatycznych maszyn do powlekania PCB.
Użytkownicy mają dostęp do zdalnego rozwiązywania problemów za pośrednictwem sieci Ethernet, co skraca czas reakcji. Koordynuje synchronizację lampy UV z zaworami natryskowymi w celu optymalnego utwardzania, osiągając standardy ochrony IP67. Energooszczędna konstrukcja pozwala zaoszczędzić 20% energii w porównaniu z konkurencją.
System sterowania
System operatora w maszynie do powlekania PCB UV tworzy nowe programy w czasie krótszym niż 10 minut i przełącza linie w czasie krótszym niż 2 minuty w systemie Windows 10.
Intuicyjne oprogramowanie oferuje początkującym nauczanie i nawigację krok po kroku. Wizualizacja ścieżki w czasie rzeczywistym upraszcza regulacje i weryfikację. Opcjonalna wizja CCD zapewnia dokładność poniżej milimetra. Ergonomiczna, regulowana platforma dopasowuje się do każdego wzrostu użytkownika, zmniejszając zmęczenie o 30%.
W przypadku automatycznych maszyn do powlekania płytek PCB skraca to szkolenie do jednej zmiany. Obsługa wielu języków i samouczki wideo zapewniają globalną użyteczność. Interfejs ekranu dotykowego minimalizuje błędy, a automatyczna kopia zapasowa chroni przepisy. Dzięki temu zespoły mogą pewnie i wydajnie wykonywać złożone zadania utwardzania promieniami UV.
System operatora
Ogólne cechy maszyny do powlekania UV PCB obejmują precyzyjny regulator powietrza z cyfrowym miernikiem zapewniającym równomierny natrysk. Humanizowany panel z ikonami przyspiesza przepływ pracy. Hartowane szyny przenośnika z paskami ze stali nierdzewnej są odporne na zużycie przez ponad 50 000 godzin.
Pasek synchroniczny zapewnia precyzyjną regulację. Niezależna suwnica stalowa wytrzymuje wibracje. Kurtyny powietrzne uszczelniają wylot powietrza, poprawiając jakość powietrza o 40%. Programowanie obsługuje nieograniczone trajektorie z podglądami wizualnymi.
Narzędzia wielopłytkowe (lustro/tablica/kopia) oszczędzają 70% czasu konfiguracji. Automatyczne rejestrowanie danych śledzi wskaźniki OEE. Te innowacje sprawiają, że automatyczna maszyna do powlekania PCB jest wszechstronna w zastosowaniach o wysokiej precyzji UV w produkcji elektroniki.
Zaawansowany system powlekania z podwójnym zaworem
System powlekania zaworów w maszynie do powlekania PCB UV zawiera podwójne zawory dla złożonych scenariuszy PCBA. Modułowa konstrukcja umożliwia wymianę zaworów w czasie krótszym niż 2 minuty.
Precyzyjny zawór atomizujący H-808 zapewnia drobne kropki/linie (<50 mikronów) dla diod LED/części konsumenckich przy minimalnym nadmiernym rozpylaniu.
Szeroki zawór wentylatora H-818 obejmuje obszary o średnicy 200 mm przy prędkości 500 mm/s do desek samochodowych.
Zawór o wysokim przepływie H-828 obsługuje powłoki o grubości 10 ml/min w modułach mocy.
Opcjonalna oś U (obrót o 360°) i podzespoły z możliwością pochylenia o 45°. Wbudowana lampa UV natychmiast sprawdza utwardzanie; CCD zapewnia wyrównanie ±0,05 mm. Redukcja odpadów sięga 20-30% przy wsparciu niskiej zawartości LZO. Zapewnia to jednolitą ochronę IP67 w automatycznych liniach maszyn do powlekania PCB, zwiększając trwałość w trudnych warunkach
| Specyfikacja
| Selektywne komputery konformalne | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Liczba zaworów | 2 (głowica zaworu atomizującego 1, zawór precyzyjny 1 głowa) | 2 (głowica zaworu atomizującego 1, zawór precyzyjny 1 głowa) | 2 (głowica zaworu atomizującego 2) | 4 (zawór atomizujący 2 głowice, zawór precyzyjny 2 głowice) |
| Metoda kontroli | PC + karta kontroli ruchu | |||
| Liczba wrzecion | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Rozmiar PCB | 50*50 ~ 450*460 mm | |||
| Napęd wrzecionowy | Zaimportowany silnik serwo + moduł śruby kulowej | |||
| Automatyczne czyszczenie zaworów | z zbiornikiem ciśnieniowym 5L | |||
| Zasilacz | AC 220 V ± 10%, 50/60 Hz, 2,2 kW | |||
| Wymiar | L910*W1600*H1700 mm | |||
| Waga netto | 1000 kg | |||

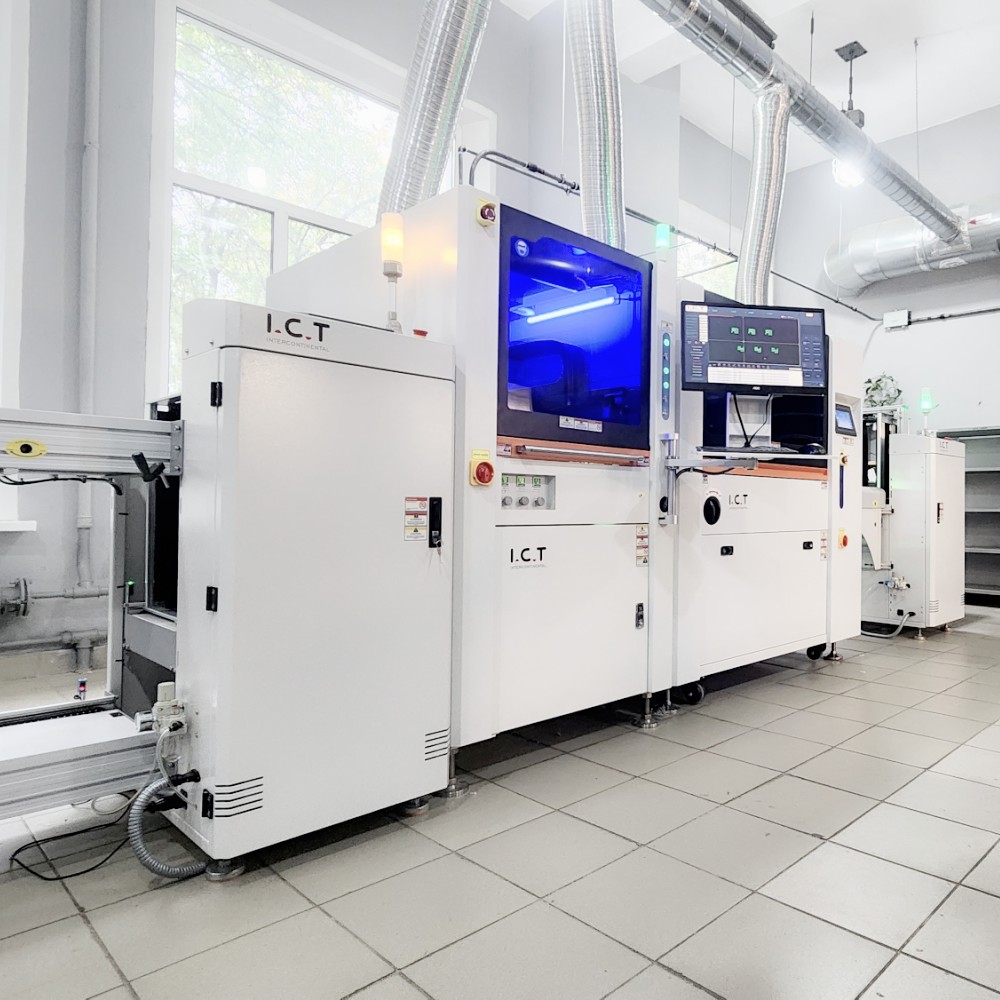

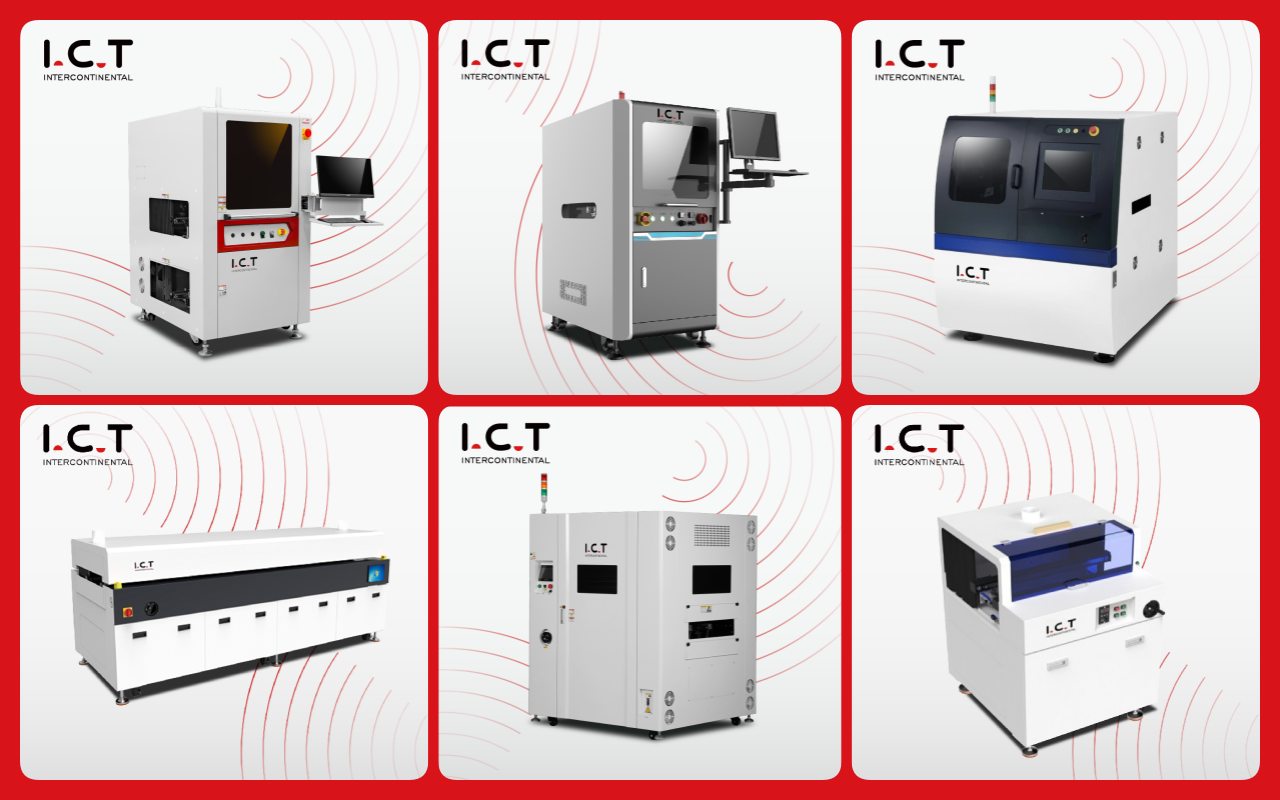

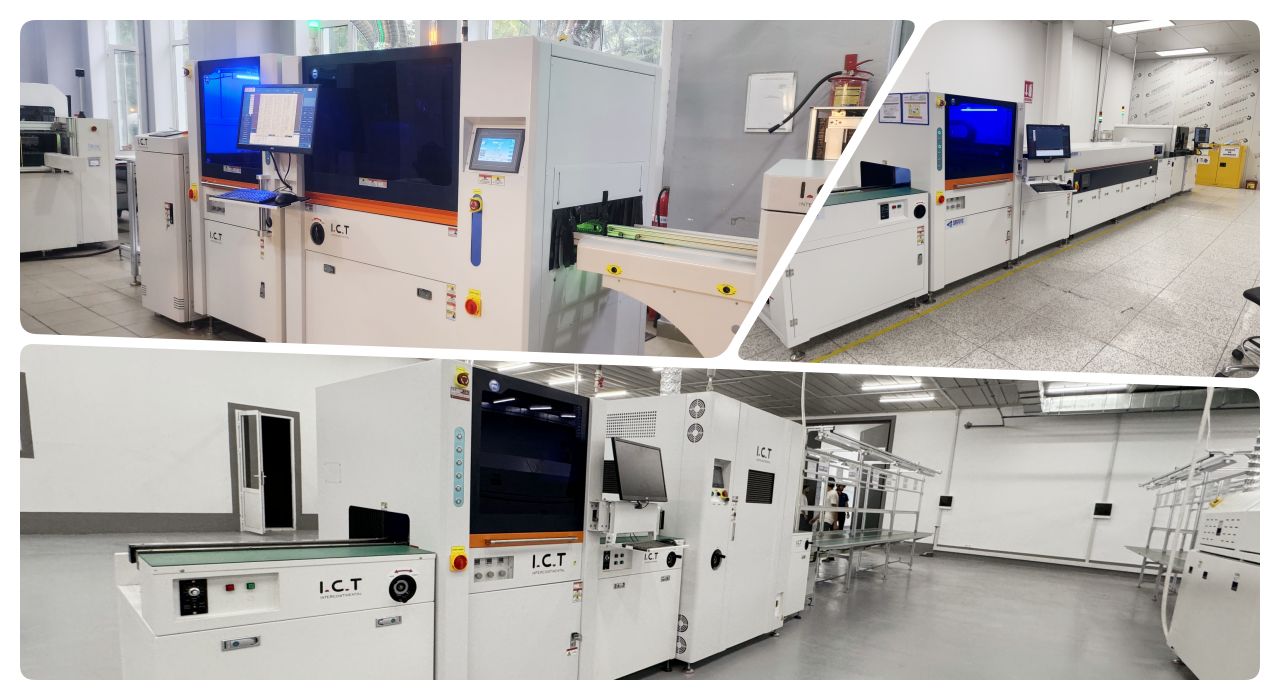

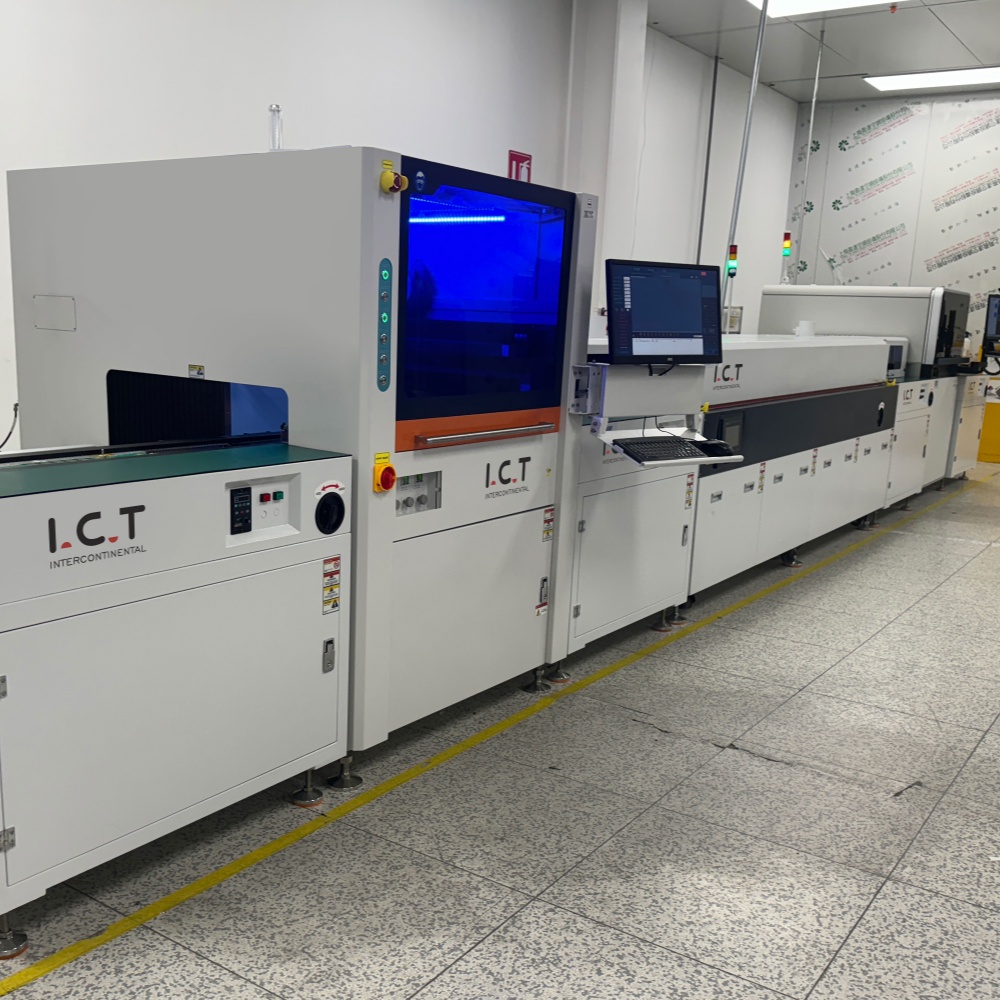

| do powlekania Lista wyposażenia linii
Nasza linia powłok PCBA oferuje zaawansowane narzędzia do wydajnej i precyzyjnej ochrony płytek drukowanych. W pełni zautomatyzowana linia do powlekania obejmuje maszynę do powlekania selektywnego zapewniającą dokładne nakładanie, piec do utwardzania zapewniający trwałe wykończenia, AOI do kontroli jakości, podnośnik i flipper zapewniający płynną obsługę oraz system przenośników zapewniający płynną produkcję.
Ta wysokiej jakości linia do powlekania PCBA zapewnia stabilną pracę, niezawodną powłokę pyłoszczelną, wodoodporną i przeciwwybuchową, spełniając różnorodne potrzeby przemysłu. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa wydajność zadań związanych z powłokami ochronnymi.
| Nazwa produktu | Cel w linii do powlekania PCBA |
|---|---|
Nakłada precyzyjne powłoki ochronne na płytki drukowane, zapewniając ochronę przed kurzem, wodoodpornością i eksplozją. | |
Utwardza powłoki światłem IR lub UV, zapewniając trwałą i silną ochronę. | |
Płynnie transportuje płytki drukowane przez linię powlekania, zapewniając wydajne przetwarzanie. | |
Dostarcza i przechowuje PCB dla linii produkcyjnej, zapewniając płynne wejście i wyjście. | |
| Powłoka konforemna AOI | Sprawdza jakość powłoki i wykrywa defekty, aby zapewnić wysokie standardy. |
| Film o sukcesie klienta
W filmie „Europejska podróż inżyniera ICT – rozwiązanie SMT dla elektroniki samochodowej” nasz inżynier odwiedza czołowego europejskiego producenta desek rozdzielczych samochodów.
Nabyli pełną linię do powlekania PCBA z maszyną do powlekania PCB UV, w tym ładowarkę, selektywną powlekarkę, piec UV i urządzenie odciążające, a także lutowanie na fali i AOI (bufor + moduł rozładowujący NG/OK).
Na miejscu zajmuje się instalacją, debugowaniem i optymalizacją w celu uzyskania maksymalnej wydajności. Kompleksowe szkolenie obejmuje obsługę, konserwację i rozwiązywanie problemów. Podczas prób rozwiązuje problemy z wąskimi gardłami, dostosowuje utwardzanie promieniami UV w celu uzyskania doskonałej przyczepności i zwiększa wydajność o 25%.
Klient szybko osiąga produkcję bez wad. Materiał filmowy przedstawia precyzyjne natryskiwanie, weryfikację UV w czasie rzeczywistym i bezproblemową integrację z automatycznymi maszynami do powlekania PCB w celu zapewnienia niezawodności w branży motoryzacyjnej.
| Usługi i szkolenia
ICT zapewnia kompletną instalację, uruchomienie i konserwację w cyklu życia maszyny do powlekania PCB UV. Inżynierowie zapewniają praktyczne szkolenia w zakresie programowania, optymalizacji utwardzania promieniami UV i codziennej konserwacji – na miejscu lub wirtualnie. Zdalne wsparcie 24/7 rozwiązuje problemy w ciągu kilku godzin dzięki diagnostyce AR. Globalny zapas części zamiennych zapewnia dostawę w czasie krótszym niż 48 godzin. Indywidualne audyty optymalizują procesy pod kątem wydajności automatycznej maszyny do powlekania PCB. Coroczne kursy odświeżające zapewniają zespołom certyfikat. Oferujemy ulepszenia nowych materiałów UV. To podejście pozbawione ryzyka minimalizuje przestoje do <1% i maksymalizuje zwrot z inwestycji dzięki gwarancji wydajności. Klienci w 72 krajach polegają na naszym proaktywnym partnerstwie.
| Co mówią klienci
Europejscy klienci z branży motoryzacyjnej zachwycają się doświadczeniem naszego inżyniera w zakresie konfiguracji utwardzania UV i szybkiego rozwiązywania problemów podczas wizyt. Maszyna do powlekania PCB UV jest chwalona za jednolite, wolne od pęcherzyków warstwy na deskach rozdzielczych, osiągając wydajność na poziomie 99,9%. Solidne opakowanie wytrzymuje bez szwanku transport transatlantycki. Zespoły wsparcia odpowiadają w ciągu <12 godzin, zapobiegając opóźnieniom. Modułowość zaworów skraca czas przezbrajania o 80%, zwiększając przepustowość. „Najlepsza inwestycja w automatyczną maszynę do powlekania PCB – niezawodna i przyszłościowa” – mówi lider panelu kontrolnego. Trwałość przewyższa specyfikacje, wydłużając żywotność płyty w przypadku wibracji. Ogólnie rzecz biorąc, zmienia to niezawodność produkcji.
| Certyfikaty i standardy
Maszyna do powlekania UV PCB firmy ICT jest zgodna z normami bezpieczeństwa CE, dyrektywą RoHS dotyczącą przyjazności dla środowiska oraz systemem zarządzania jakością ISO9001. Patenty obejmują integrację UV i technologię zaworów. Każde urządzenie przechodzi 72-godzinne wypalanie, testy szczelności i weryfikację dokładności. Protokoły fabryczne obejmują zgodność z IPC-A-610 i identyfikowalność za pomocą kodów QR. Audyty zewnętrzne potwierdzają współczynnik defektów na poziomie <0,1%. Certyfikaty te zapewniają bezpieczną i zrównoważoną pracę na całym świecie. Użytkownikom automatycznych maszyn do powlekania PCB gwarantują zgodność z przepisami w sektorze motoryzacyjnym/medycznym, zmniejszając ryzyko odpowiedzialności.
| O firmie i fabryce ICT
Od 2012 r. ICT jest pionierem w produkcji elektroniki dzięki wewnętrznym badaniom i rozwojowi oraz produkcji o powierzchni 12 000 m². Nasz 89 pracowników, w tym 20 inżynierów, wprowadza innowacje dzięki kapitałowi o wartości 30 mln USD w 8 oddziałach. Obsługując ponad 1600 klientów w 72 krajach, dostarczamy rozwiązania fabryczne 0-1 w zakresie SMT, powlekania i montażu. Rygorystyczne procesy ISO obejmują 100% kontrolę, monitorowanie SPC i montaż w pomieszczeniu czystym. Globalizacja łączy się z lokalizacją, zapewniając wsparcie dostosowane do potrzeb. Jako platforma wielowartościowa optymalizujemy od analizy po aktualizacje, zapewniając czas sprawności na poziomie 98%. Dołącz do naszej zaufanej sieci zapewniającej doskonałość powłok UV.
