T550
I.C.T
smt pcb metal coating machines
| Ilość： | |
|---|---|
| Maszyna do powlekania ICT PCBA
Linia do powlekania ICT PCBA wyróżnia się prostą, wydajną ochroną montażu przy selektywnym zastosowaniu. Charakteryzuje się łatwym programowaniem i szybką zmianą linii w celu uzyskania doskonałych wyników. Operatorzy dostosowują trajektorie; interfejs wyraźnie wyświetla ścieżki. Tworzenie kopii lustrzanych, układanie lub kopiowanie wielu płytek wymaga jednej edycji. Automatyczne śledzenie pokazuje wyniki, czasy i metryki. Stosowana w napędach, sterowaniu przemysłowym, diodach LED, motoryzacji, komunikacji, urządzeniach konsumenckich, wojsku i medycynie, maszyna do powlekania PCBA spełnia różnorodne potrzeby przy wysokiej wydajności. Minimalizuje straty, zwiększa bezpieczeństwo poprzez kurtyny powietrzne, integruje się z liniami SMT. Jako maszyna do natryskiwania powłok konforemnych SMT zapewnia równomierne pokrycie.
| Funkcja
System transmisji
Układ przekładni w maszynie do powlekania PCBA wykorzystuje platformę o wysokiej wytrzymałości dla zapewnienia stabilności. Importowane serwomotory/sterowniki zapewniają moc. Szyna serwo-przesuwu zapewnia powtarzalność/dokładność X/Y/Z. Osłona przeciwpyłowa zabezpiecza śruby/szyny, ułatwiając konserwację. Łańcuchy zbiorników starannie organizują rurociągi. Skraca to przestoje, umożliwia pracę 24 godziny na dobę, 7 dni w tygodniu, zmniejsza koszty. W automatycznych konfiguracjach maszyn do powlekania selektywnego SMT obsługuje jednolite warstwy, zwiększając wydajność o 15%. Niezawodny w wymagających środowiskach.
System transportu
System transportowy maszyny do powlekania PCBA wyposażony jest w unikalny łańcuch, który zapobiega sklejaniu się. Silnik dokładnie reguluje prędkość/zatrzymanie. Zacisk cylindrów utrzymuje deski bezpiecznie. Szerokość szyny półautomatycznej ułatwia wjazd/wyjazd. Wzmocnione łańcuchy/profile wytrzymują duże obciążenia bez odkształceń. Zwiększa wydajność o 25%, zmniejsza liczbę defektów. Połączenia z urządzeniami ładującymi/rozładowującymi w maszynie do natryskiwania powłok konforemnych SMT. Bez użycia narzędzi, bez zacięć, do intensywnego mieszania. Czujniki bezpieczeństwa zapobiegają wypadkom.
System powłokowy
System sterowania maszyny linii do powlekania PCBA ma logiczny układ/etykiety umożliwiające szybką kontrolę. Precyzyjne serwa zapewniają stabilną pracę. Chłodzenie konwekcyjne zapobiega gromadzeniu się ciepła. Tryb karty PC zwiększa niezawodność. Monitorowanie w czasie rzeczywistym łączy MES. Ogranicza błędy poniżej 0,5% w automatycznej maszynie do selektywnego powlekania SMT. Zdalne naprawy oszczędzają czas. Synchronizuje lampy/zawory dla IP67. Zmniejsza moc o 20%.
System sterowania
System operatora tworzy nowe programy w czasie krótszym niż 10 minut, a zmiany w czasie krótszym niż 2 w systemie Windows 10. Przyjazne oprogramowanie uczy i pokazuje ścieżki na żywo. Wizja CCD jest dostępna jako opcja. Platforma dostosowuje się do wszystkich użytkowników. Ułatwia to codzienne użytkowanie maszyny do klejenia natryskowego i powlekania PCB.
System operatora
System operatora w programach maszynowych linii powlekającej PCBA <10 min, zmiany <2 min na Windows 10. Oprogramowanie prowadzi początkujących. Wyświetlanie ścieżki w czasie rzeczywistym ułatwia kontrolę. Opcjonalna matryca CCD zwiększa precyzję. Regulowana platforma zmniejsza zmęczenie o 30%. Redukuje szkolenie do jednej zmiany w maszynie do natryskiwania powłok konforemnych SMT. Wielojęzyczne samouczki pomagają zespołom na całym świecie. Ekran dotykowy zmniejsza liczbę błędów.
Zaawansowany system powlekania z podwójnym zaworem
System zaworów w maszynie linii do powlekania PCBA wykorzystuje podwójne zawory do złożonych zadań. Zamiana modułowa <2 min. H-808 atomizuje drobne kropki (<50 mikronów) dla diod LED/małego rozprysku. Wentylatory H-818 200mm przy 500mm/s dla motoryzacji. H-828 przepływa z szybkością 10 ml/min, co zapewnia moc. Pochylenie w osi U o 360°/45° pozwala dotrzeć do cieni. Kontrola lampy UV; CCD ±0,05 mm. Zmniejsza ilość odpadów o 20-30%, niska zawartość LZO. IP67 w maszynie do natryskiwania powłok konforemnych SMT.
| Specyfikacja
| Selektywne komputery konformalne | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Liczba zaworów | 2 (głowica zaworu atomizującego 1, zawór precyzyjny 1 głowa) | 2 (głowica zaworu atomizującego 1, zawór precyzyjny 1 głowa) | 2 (głowica zaworu atomizującego 2) | 4 (zawór atomizujący 2 głowice, zawór precyzyjny 2 głowice) |
| Metoda kontroli | PC + karta kontroli ruchu | |||
| Liczba wrzecion | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Rozmiar PCB | 50*50 ~ 450*460 mm | |||
| Napęd wrzecionowy | Zaimportowany silnik serwo + moduł śruby kulowej | |||
| Automatyczne czyszczenie zaworów | z zbiornikiem ciśnieniowym 5L | |||
| Zasilacz | AC 220 V ± 10%, 50/60 Hz, 2,2 kW | |||
| Wymiar | L910*W1600*H1700 mm | |||
| Waga netto | 1000 kg | |||

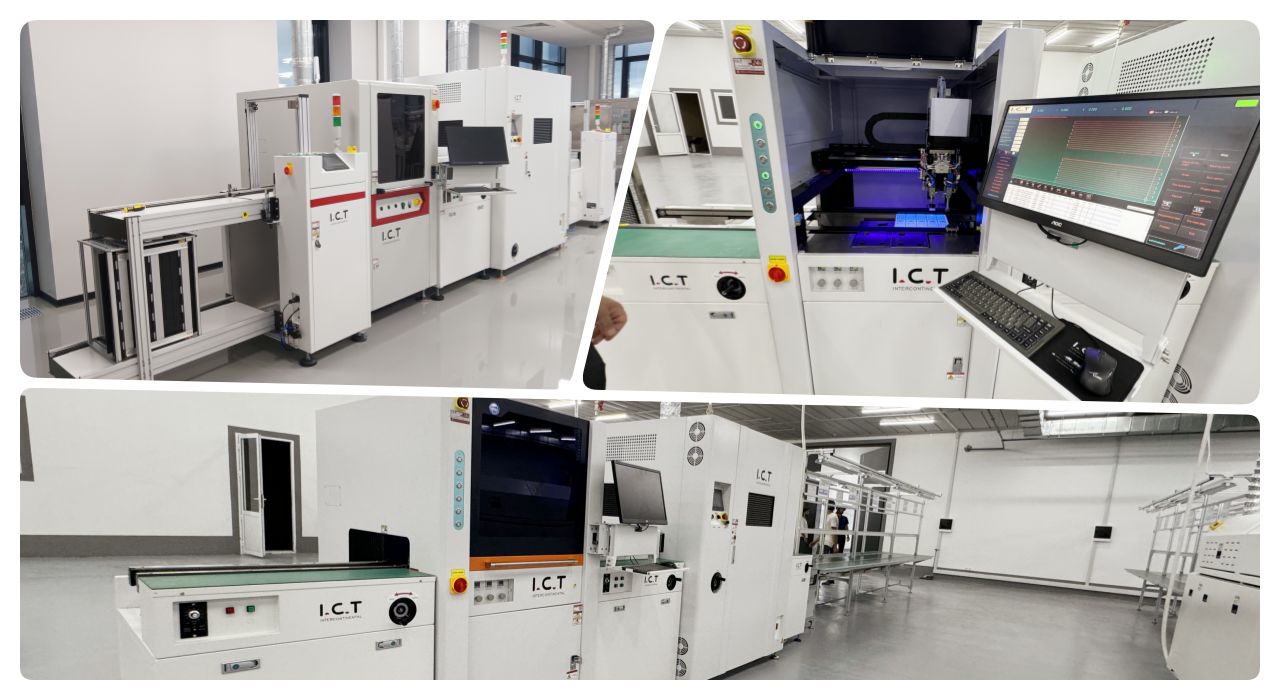

| do powlekania Lista wyposażenia linii
Nasza linia powłok PCBA oferuje zaawansowane narzędzia do wydajnej i precyzyjnej ochrony płytek drukowanych. W pełni zautomatyzowana linia do powlekania obejmuje maszynę do powlekania selektywnego zapewniającą dokładne nakładanie, piec do utwardzania zapewniający trwałe wykończenia, AOI do kontroli jakości, podnośnik i flipper zapewniający płynną obsługę oraz system przenośników zapewniający płynną produkcję.
Ta wysokiej jakości linia do powlekania PCBA zapewnia stabilną pracę, niezawodną powłokę pyłoszczelną, wodoodporną i przeciwwybuchową, spełniając różnorodne potrzeby przemysłu. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa wydajność zadań związanych z powłokami ochronnymi.
| Nazwa produktu | Cel w linii do powlekania PCBA |
|---|---|
Nakłada precyzyjne powłoki ochronne na płytki drukowane, zapewniając ochronę przed kurzem, wodoodpornością i eksplozją. | |
Utwardza powłoki światłem IR lub UV, zapewniając trwałą i silną ochronę. | |
Płynnie transportuje płytki drukowane przez linię powlekania, zapewniając wydajne przetwarzanie. | |
Dostarcza i przechowuje PCB dla linii produkcyjnej, zapewniając płynne wejście i wyjście. | |
| Powłoka konforemna AOI | Sprawdza jakość powłoki i wykrywa defekty, aby zapewnić wysokie standardy. |
| Film o sukcesie klienta
Na filmie nasz inżynier odwiedza europejskiego producenta deski rozdzielczej. Nabyli pełną linię z maszyną do powlekania PCBA, ładowarką, piecem UV, urządzeniem rozładowującym, lutowaniem na fali i AOI. Instaluje, optymalnie debuguje. Pociągi dotyczące obsługi/konserwacji. Próby rozwiązują problemy, poprawiają wydajność o 25%. Umożliwia uruchomienie bez usterek. Demonstruje natrysk selektywny, walidację UV, integrację z automatyczną maszyną do selektywnego powlekania SMT dla przemysłu motoryzacyjnego.
| Usługi i szkolenia
ICT zajmuje się instalacją/uruchomieniem/konserwacją maszyny linii powlekania PCBA. Zapewnia szkolenia w zakresie programowania/UV/konserwacji – na miejscu/wirtualnie. Zdalny 24 godziny na dobę, 7 dni w tygodniu z AR. Części <48h na całym świecie. Audyty ulepszają automatyczną maszynę do selektywnego powlekania SMT. Osoby odświeżające certyfikują personel. Ulepszenia materiałów. Zapewnia <1% przestojów i wysoki zwrot z inwestycji. Obsługuje 72 kraje.
| Co mówią klienci
Klienci chwalą wiedzę inżyniera dotyczącą UV/szybkie rozwiązania w Europie. Maszyna do powlekania PCBA zapewnia jednolite warstwy na deskach rozdzielczych, wydajność 99,9%. Opakowanie wytrzymuje wysyłkę. Odpowiedzi <12h unikają przystanków. Modułowość zmniejsza zmiany o 80%, zwiększa wydajność. „Najlepsza maszyna do natryskiwania powłok konforemnych SMT — niezawodna” – zauważa lider. Przedłuża żywotność w środowisku wibracyjnym.
| Certyfikaty i standardy
Maszyna do powlekania PCBA posiada certyfikaty CE, RoHS, ISO9001. Patenty na zawory/edycję. 72h wygrzewanie, testy, sprawdzenia. IPC-A-610, identyfikowalność. Audyty <0,1% usterek. Gwarantuje bezpieczną i ekologiczną maszynę do powlekania selektywnego SMT w przemyśle samochodowym/medycznym. Minimalizuje ryzyko.
| O firmie i fabryce ICT
Od 2012 r. ICT zarządza badaniami i rozwojem/produkcją na powierzchni 12 000 m². 89 pracowników/20 inżynierów, 30 mln dolarów, 8 oddziałów. Ponad 1600 klientów/72 kraje, pełne rozwiązania SMT. Normy ISO, 100% kontrola, pomieszczenie czyste. Globalizacja/lokalizacja dla usług. Wartość krzyżowa, czas sprawności 98% w maszynie do natryskiwania powłok konforemnych SMT.
| Maszyna do powlekania ICT PCBA
Linia do powlekania ICT PCBA wyróżnia się prostą, wydajną ochroną montażu przy selektywnym zastosowaniu. Charakteryzuje się łatwym programowaniem i szybką zmianą linii w celu uzyskania doskonałych wyników. Operatorzy dostosowują trajektorie; interfejs wyraźnie wyświetla ścieżki. Tworzenie kopii lustrzanych, układanie lub kopiowanie wielu płytek wymaga jednej edycji. Automatyczne śledzenie pokazuje wyniki, czasy i metryki. Stosowana w napędach, sterowaniu przemysłowym, diodach LED, motoryzacji, komunikacji, urządzeniach konsumenckich, wojsku i medycynie, maszyna do powlekania PCBA spełnia różnorodne potrzeby przy wysokiej wydajności. Minimalizuje straty, zwiększa bezpieczeństwo poprzez kurtyny powietrzne, integruje się z liniami SMT. Jako maszyna do natryskiwania powłok konforemnych SMT zapewnia równomierne pokrycie.
| Funkcja
System transmisji
Układ przekładni w maszynie do powlekania PCBA wykorzystuje platformę o wysokiej wytrzymałości dla zapewnienia stabilności. Importowane serwomotory/sterowniki zapewniają moc. Szyna serwo-przesuwu zapewnia powtarzalność/dokładność X/Y/Z. Osłona przeciwpyłowa zabezpiecza śruby/szyny, ułatwiając konserwację. Łańcuchy zbiorników starannie organizują rurociągi. Skraca to przestoje, umożliwia pracę 24 godziny na dobę, 7 dni w tygodniu, zmniejsza koszty. W automatycznych konfiguracjach maszyn do powlekania selektywnego SMT obsługuje jednolite warstwy, zwiększając wydajność o 15%. Niezawodny w wymagających środowiskach.
System transportu
System transportowy maszyny do powlekania PCBA wyposażony jest w unikalny łańcuch, który zapobiega sklejaniu się. Silnik dokładnie reguluje prędkość/zatrzymanie. Zacisk cylindrów utrzymuje deski bezpiecznie. Szerokość szyny półautomatycznej ułatwia wjazd/wyjazd. Wzmocnione łańcuchy/profile wytrzymują duże obciążenia bez odkształceń. Zwiększa wydajność o 25%, zmniejsza liczbę defektów. Połączenia z urządzeniami ładującymi/rozładowującymi w maszynie do natryskiwania powłok konforemnych SMT. Bez użycia narzędzi, bez zacięć, do intensywnego mieszania. Czujniki bezpieczeństwa zapobiegają wypadkom.
System powłokowy
System sterowania maszyny linii do powlekania PCBA ma logiczny układ/etykiety umożliwiające szybką kontrolę. Precyzyjne serwa zapewniają stabilną pracę. Chłodzenie konwekcyjne zapobiega gromadzeniu się ciepła. Tryb karty PC zwiększa niezawodność. Monitorowanie w czasie rzeczywistym łączy MES. Ogranicza błędy poniżej 0,5% w automatycznej maszynie do selektywnego powlekania SMT. Zdalne naprawy oszczędzają czas. Synchronizuje lampy/zawory dla IP67. Zmniejsza moc o 20%.
System sterowania
System operatora tworzy nowe programy w czasie krótszym niż 10 minut, a zmiany w czasie krótszym niż 2 w systemie Windows 10. Przyjazne oprogramowanie uczy i pokazuje ścieżki na żywo. Wizja CCD jest dostępna jako opcja. Platforma dostosowuje się do wszystkich użytkowników. Ułatwia to codzienne użytkowanie maszyny do klejenia natryskowego i powlekania PCB.
System operatora
System operatora w programach maszynowych linii powlekającej PCBA <10 min, zmiany <2 min na Windows 10. Oprogramowanie prowadzi początkujących. Wyświetlanie ścieżki w czasie rzeczywistym ułatwia kontrolę. Opcjonalna matryca CCD zwiększa precyzję. Regulowana platforma zmniejsza zmęczenie o 30%. Redukuje szkolenie do jednej zmiany w maszynie do natryskiwania powłok konforemnych SMT. Wielojęzyczne samouczki pomagają zespołom na całym świecie. Ekran dotykowy zmniejsza liczbę błędów.
Zaawansowany system powlekania z podwójnym zaworem
System zaworów w maszynie linii do powlekania PCBA wykorzystuje podwójne zawory do złożonych zadań. Zamiana modułowa <2 min. H-808 atomizuje drobne kropki (<50 mikronów) dla diod LED/małego rozprysku. Wentylatory H-818 200mm przy 500mm/s dla motoryzacji. H-828 przepływa z szybkością 10 ml/min, co zapewnia moc. Pochylenie w osi U o 360°/45° pozwala dotrzeć do cieni. Kontrola lampy UV; CCD ±0,05 mm. Zmniejsza ilość odpadów o 20-30%, niska zawartość LZO. IP67 w maszynie do natryskiwania powłok konforemnych SMT.
| Specyfikacja
| Selektywne komputery konformalne | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Liczba zaworów | 2 (głowica zaworu atomizującego 1, zawór precyzyjny 1 głowa) | 2 (głowica zaworu atomizującego 1, zawór precyzyjny 1 głowa) | 2 (głowica zaworu atomizującego 2) | 4 (zawór atomizujący 2 głowice, zawór precyzyjny 2 głowice) |
| Metoda kontroli | PC + karta kontroli ruchu | |||
| Liczba wrzecion | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Rozmiar PCB | 50*50 ~ 450*460 mm | |||
| Napęd wrzecionowy | Zaimportowany silnik serwo + moduł śruby kulowej | |||
| Automatyczne czyszczenie zaworów | z zbiornikiem ciśnieniowym 5L | |||
| Zasilacz | AC 220 V ± 10%, 50/60 Hz, 2,2 kW | |||
| Wymiar | L910*W1600*H1700 mm | |||
| Waga netto | 1000 kg | |||
| do powlekania Lista wyposażenia linii
Nasza linia powłok PCBA oferuje zaawansowane narzędzia do wydajnej i precyzyjnej ochrony płytek drukowanych. W pełni zautomatyzowana linia do powlekania obejmuje maszynę do powlekania selektywnego zapewniającą dokładne nakładanie, piec do utwardzania zapewniający trwałe wykończenia, AOI do kontroli jakości, podnośnik i flipper zapewniający płynną obsługę oraz system przenośników zapewniający płynną produkcję.
Ta wysokiej jakości linia do powlekania PCBA zapewnia stabilną pracę, niezawodną powłokę pyłoszczelną, wodoodporną i przeciwwybuchową, spełniając różnorodne potrzeby przemysłu. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa wydajność zadań związanych z powłokami ochronnymi.
| Nazwa produktu | Cel w linii do powlekania PCBA |
|---|---|
Nakłada precyzyjne powłoki ochronne na płytki drukowane, zapewniając ochronę przed kurzem, wodoodpornością i eksplozją. | |
Utwardza powłoki światłem IR lub UV, zapewniając trwałą i silną ochronę. | |
Płynnie transportuje płytki drukowane przez linię powlekania, zapewniając wydajne przetwarzanie. | |
Dostarcza i przechowuje PCB dla linii produkcyjnej, zapewniając płynne wejście i wyjście. | |
| Powłoka konforemna AOI | Sprawdza jakość powłoki i wykrywa defekty, aby zapewnić wysokie standardy. |
| Film o sukcesie klienta
Na filmie nasz inżynier odwiedza europejskiego producenta deski rozdzielczej. Nabyli pełną linię z maszyną do powlekania PCBA, ładowarką, piecem UV, urządzeniem rozładowującym, lutowaniem na fali i AOI. Instaluje, optymalnie debuguje. Pociągi dotyczące obsługi/konserwacji. Próby rozwiązują problemy, poprawiają wydajność o 25%. Umożliwia uruchomienie bez usterek. Demonstruje natrysk selektywny, walidację UV, integrację z automatyczną maszyną do selektywnego powlekania SMT dla przemysłu motoryzacyjnego.
| Usługi i szkolenia
ICT zajmuje się instalacją/uruchomieniem/konserwacją maszyny linii powlekania PCBA. Zapewnia szkolenia w zakresie programowania/UV/konserwacji – na miejscu/wirtualnie. Zdalny 24 godziny na dobę, 7 dni w tygodniu z AR. Części <48h na całym świecie. Audyty ulepszają automatyczną maszynę do selektywnego powlekania SMT. Osoby odświeżające certyfikują personel. Ulepszenia materiałów. Zapewnia <1% przestojów i wysoki zwrot z inwestycji. Obsługuje 72 kraje.
| Co mówią klienci
Klienci chwalą wiedzę inżyniera dotyczącą UV/szybkie rozwiązania w Europie. Maszyna do powlekania PCBA zapewnia jednolite warstwy na deskach rozdzielczych, wydajność 99,9%. Opakowanie wytrzymuje wysyłkę. Odpowiedzi <12h unikają przystanków. Modułowość zmniejsza zmiany o 80%, zwiększa wydajność. „Najlepsza maszyna do natryskiwania powłok konforemnych SMT — niezawodna” – zauważa lider. Przedłuża żywotność w środowisku wibracyjnym.
| Certyfikaty i standardy
Maszyna do powlekania PCBA posiada certyfikaty CE, RoHS, ISO9001. Patenty na zawory/edycję. 72h wygrzewanie, testy, sprawdzenia. IPC-A-610, identyfikowalność. Audyty <0,1% usterek. Gwarantuje bezpieczną i ekologiczną maszynę do powlekania selektywnego SMT w przemyśle samochodowym/medycznym. Minimalizuje ryzyko.
| O firmie i fabryce ICT
Od 2012 r. ICT zarządza badaniami i rozwojem/produkcją na powierzchni 12 000 m². 89 pracowników/20 inżynierów, 30 mln dolarów, 8 oddziałów. Ponad 1600 klientów/72 kraje, pełne rozwiązania SMT. Normy ISO, 100% kontrola, pomieszczenie czyste. Globalizacja/lokalizacja dla usług. Wartość krzyżowa, czas sprawności 98% w maszynie do natryskiwania powłok konforemnych SMT.
