I.C.T
PCB Laser Marking
| Ilość： | |
|---|---|

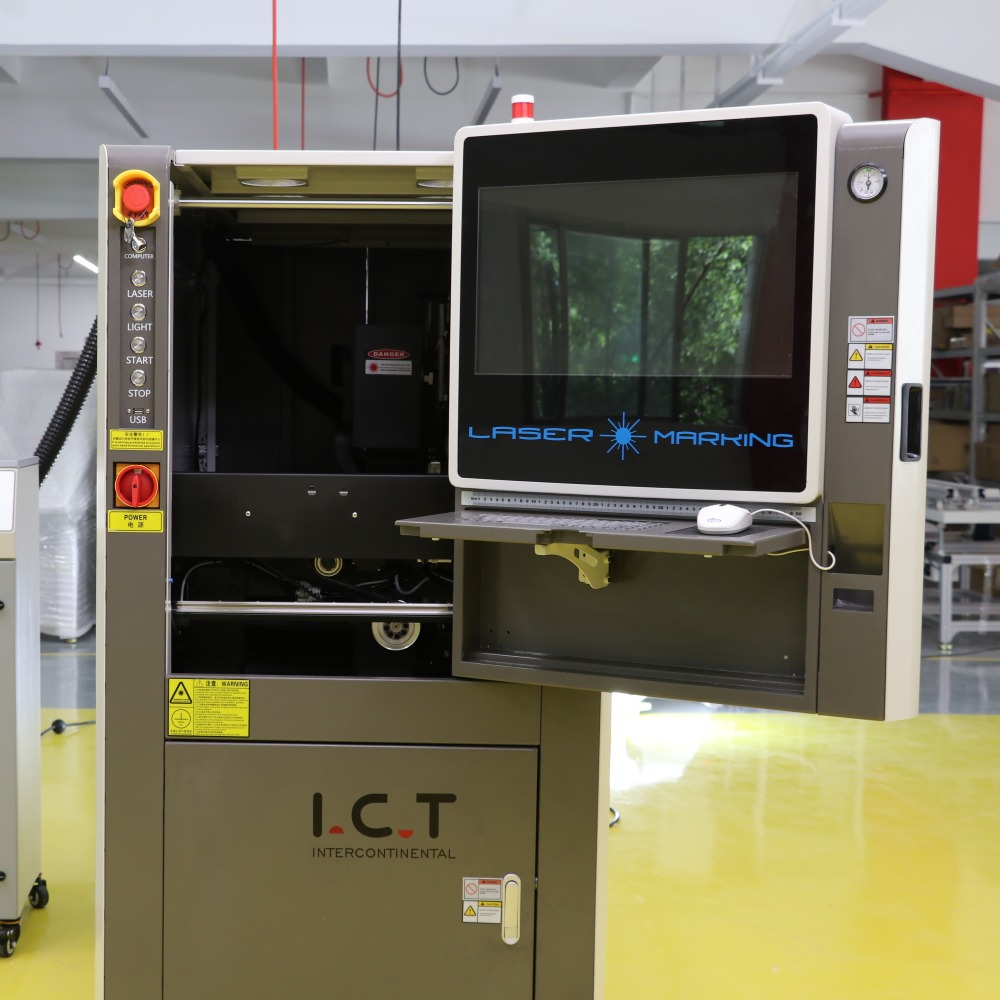

| Znakowanie płytek PCB metodą laserową
Ta laserowa maszyna do drukowania kubków trwale znakuje płytki drukowane kodami kreskowymi, kodami QR, tekstem lub wzorami w świecie elektroniki. Zbudowany dla linii SMT, łatwo się łączy i wysyła dane do systemów MES w czasie rzeczywistym. Cztery modele obejmują płyty o wymiarach do 510 na 460 mm, zachowując precyzję na poziomie ±0,05 mm. Wybierz laser UV, zielony, światłowodowy lub CO₂ w zależności od tego, jaki materiał wykorzystujesz — FR4, metale, tworzywa sztuczne lub wrażliwe powłoki. Opcjonalna maszyna do znakowania laserem światłowodowym o mocy 30 W zapewnia mocne i trwałe rezultaty na metalach i śladach. Żadnego atramentu, żadnych etykiet, żadnych przypadkowych przedruków. Obniża koszty, utrzymuje sklep w czystości i spełnia surowe zasady śledzenia produktów w ruchliwej produkcji.
| Funkcja
Zbudowany z myślą o trwałości system napędowy
Maszyna stoi na ramie mostu łukowego ze śrubami kulowymi i ciężkimi prowadnicami niezawodnych producentów, takich jak TBI i HIWIN. Dwa oddzielne serwosilniki samodzielnie napędzają osie X i Y, zapewniając stabilne i dokładne ruchy w obszarze roboczym. Zamknięte łańcuchy zbiorników wyginają się bez zaczepiania, a dodatkowe profile zapewniają równomierny ruch. Prosta osłona przeciwpyłowa blokuje piasek i ogranicza częstotliwość czyszczenia lub naprawiania rzeczy. Pracownicy w ciężko pracujących zakładach SMT dzień po dniu liczą na tę konfigurację — utrzymuje ona swoje stanowisko i nie wymaga niczego w zamian podczas długich zmian.
Niezawodny system znakowania
Wybierz laser — UV, zielony, światłowodowy lub CO₂ — pasujący do produkowanych przez Ciebie płyt. Każdy typ utrzymuje stabilną wiązkę światła, trwa wiele lat i skupia ostrość. Fabryka ustawia punkt centralny przed wysyłką, więc nie ma potrzeby poprawiania; oś Z podnosi się sama. Chłodzenie pasuje do dowolnego lasera, który wybierzesz, utrzymując go w niskiej temperaturze pod obciążeniem. Dodatkowe kształty belek radzą sobie z dziwnymi powierzchniami lub ciasnymi miejscami. System ten dzień po dniu niezawodnie umieszcza czyste i czytelne oznaczenia na każdej płytce drukowanej, nawet gdy linia pracuje z pełną prędkością.
Ostrożny transport przez maszynę
Wbudowana klapka obraca dwustronne deski bez dodatkowych stopni, kiedy tego potrzebujesz. Szyny są dostarczane w sekcjach z paskami ESD, które zapobiegają elektryzowaniu się części. Mocne pasy synchroniczne pozwalają ustawić prędkość odpowiednią dla danej linii. Dzięki specjalnym regulatorom napięcie pozostaje równomierne, dzięki czemu paski nigdy się nie ślizgają ani nie zużywają nierównomiernie. Śruby kulowe i wały pełne poszerzają lub zwężają szyny razem, utrzymując wszystko prosto od przodu do tyłu. Cylindry zatrzymujące precyzyjnie dostosowują się do miejsca zatrzymania desek. Ta ścieżka przesuwa płytki PCB delikatnie i pewnie, bez zacięć i zarysowań.
Prosta konfiguracja sterowania
Wszystko w środku jest uporządkowane i ma przejrzyste okablowanie, więc kontrole i naprawy przebiegają szybko. Wysokiej jakości serwosilniki i napędy zapewniają płynność ruchu i powtarzalność za każdym razem. Podczas długich biegów powietrze przepływa przez powietrze, aby w naturalny sposób chłodzić części. Nasza własna płyta sterująca działa stabilnie, z kilkoma problemami i łatwą obsługą. Oddzielny wyłącznik bezpieczeństwa uruchamia się w przypadku awarii zasilania, spełniając wymogi CE i UL na całym świecie. W prawdziwych fabrykach pozwala to na pracę maszyny bez niespodzianek i długich przestojów.
Proste sterowanie operatorem
Na ekranie widoczne są proste kroki, które nowi ludzie szybko wykonują. Korzysta z prawdziwego systemu Windows i przechowuje wiele plików zadań, więc zmiana produktów zajmuje niewiele czasu. Skanowanie wypełnia całą ramkę i pokazuje układ, co ułatwia konfigurację. Kamera jest umieszczona współosiowo – nie ma potrzeby wykonywania osobnej regulacji. Standardowe porty można podłączyć do MES, a niestandardowe pasują do systemów specjalnych. Operatorzy spędzają mniej czasu na nauce, a więcej na obsłudze desek, utrzymując linię w stabilnym ruchu.
| Specyfikacja
| Parametr | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| Max PCB | 380 × 380 mm | 510 × 450 mm | 510 × 400 mm | 510 × 460 mm |
| Zakres znakowania | 280 × 380 mm | 460 × 450 mm | 430 × 400 mm | 510 × 460 mm |
| Funkcja odwracania PCB | Tak (wbudowana flipper) | Tak (wbudowana flipper) | NIE | NIE |
| Wymiary maszyny | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Masa maszyny | 700 kg | 800 kg | 750 kg | 800 kg |
| Precyzja znakowania | ±0,05 mm (tak samo dla wszystkich) | ±0,05 mm (tak samo dla wszystkich) | ±0,05 mm (tak samo dla wszystkich) | ±0,05 mm (tak samo dla wszystkich) |
| Grubość PCB | 0,5–5 mm (tak samo dla wszystkich) | 0,5–5 mm (tak samo dla wszystkich) | 0,5–5 mm (tak samo dla wszystkich) | 0,5–5 mm (tak samo dla wszystkich) |
| Szybkość znakowania | <7000 mm/s (tak samo dla wszystkich) | <7000 mm/s (tak samo dla wszystkich) | <7000 mm/s (tak samo dla wszystkich) | <7000 mm/s (tak samo dla wszystkich) |
| Obsługiwane typy laserów | UV, zielony, włókno, CO₂ (tak samo dla wszystkich) | UV, zielony, włókno, CO₂ (tak samo dla wszystkich) | UV, zielony, włókno, CO₂ (tak samo dla wszystkich) | UV, zielony, włókno, CO₂ (tak samo dla wszystkich) |
| Wysokość bezpieczeństwa PCB | Góra <25 mm, Dół <20 mm (tak samo dla wszystkich) | Góra <25 mm, Dół <20 mm (tak samo dla wszystkich) | Góra <25 mm, Dół <20 mm (tak samo dla wszystkich) | Góra <25 mm, Dół <20 mm (tak samo dla wszystkich) |
Jak wybrać laser:
Laser UV (355nm) : Najlepszy do wrażliwych na ciepło płytek PCB, masek lutowniczych FR4 i obwodów elastycznych. Znakowanie na zimno, minimalne uszkodzenia, wysoki kontrast.
Zielony laser (532nm) : Idealny do tworzyw sztucznych, płytek krzemowych, ceramiki, powłok odblaskowych. Doskonała absorpcja, bardzo drobne ślady, niski wpływ ciepła.
Laser światłowodowy (1064nm) : Idealny do metali, śladów miedzi/aluminium, metalicznych płytek PCB. Głębokie, trwałe, szybkie i kontrastowe oznaczenia.
Laser CO₂ (10600nm) : Nadaje się do standardowego FR4, maski lutowniczej, powłok organicznych. Stabilny, dobry kontrast, ekonomiczny w przypadku sztywnych płyt.
| Pełna konfiguracja linii SMT dla rzeczywistej produkcji
ICT łączy kompletne linie PCBA , które ciężko pracują w zakładach motoryzacyjnych, medycznych i elektroniki użytkowej. Płytki wchodzą czyste przez ładowarki PCB Magezine , pobierają dokładną pastę z drukarek automatycznych sprawdzonych przez SPI, pobierają komponenty z podkładek SMT z dużą prędkością , lutują solidnie w piecach Heller z równymi strefami grzewczymi. AOI wcześnie wykrywa wady, przenośniki przenoszą deski bez problemów, środki czyszczące zmywają resztki topnika, zapewniając mocniejsze połączenia, a automatyczne skrzynki na pastę doskonale utrzymują i podgrzewają materiał. Laserowa maszyna do drukowania kubków rozpoczyna łańcuch z wyraźnym śledzeniem. Cała ta konfiguracja zwiększa wydajność, eliminuje defekty, obniża koszty i działa niezawodnie, a za tym stoją technologie ICT.
| Sprawa projektu klienta
ICT wysłało inżynierów za granicę, aby zainstalowali i przetestowali dwie pełne linie SMT u północnoamerykańskiego producenta urządzeń kosmetycznych. Obydwa przeszły akceptację fabryczną i rozpoczęły produkcję w czystości. Na każdej linii działała nasza 30-watowa maszyna do znakowania laserem światłowodowym do trwałych kodów, a także drukarka SMT i SPI, moduł montażowy Panasonic, moduł Heller Reflow, kontroler AOI, przenośniki PCB, środek czyszczący PCBA i automatyczny podgrzewacz pasty lutowniczej. Nasz zespół konfigurował maszyny, przeszkolił operatorów, dostroił procesy i pozostał, dopóki wszystko nie poszło gładko. Teraz klient buduje stabilne, wysokiej jakości jednostki z pełnym śledzeniem i bez przestojów.
| Globalne wsparcie serwisowe i szkoleniowe
ICT zajmuje się całą pracą — instalacją w zakładzie, kontrolami przy uruchomieniu i praktycznym szkoleniem załogi. Inżynierowie pokazują, jak uruchamiać programy, naprawiać drobne problemy, codziennie czyścić i utrzymywać wysoki czas pracy. Dopasowujemy ustawienia do Twoich tablic i celów. Po uruchomieniu szybkie telefony lub wizyty szybko rozwiązują problemy, a części pozostają gotowe. Dzięki temu wsparciu linie natychmiast zaczynają działać i utrzymują je w dobrej kondycji przez lata w trudnych warunkach produkcyjnych.
| Doświadczenie klienta i korzyści operacyjne
Ludzie mówią o naszych inżynierach – kompetentnych, cierpliwych, szybko naprawiających problemy podczas konfiguracji i szkoleń. Podoba im się, jak maszyna zaznacza czysto i stabilnie, bez problemu dopasowuje linie. Przesyłka jest szczelnie zapakowana, dociera bezpiecznie po długich podróżach. Kiedy pojawiają się pytania, odpowiedzi przychodzą szybko i działają. Klienci ufają sprzętowi i pomocy, która za nim stoi, aby produkcja była solidna i terminowa.
| Standardy, kontrola i dyscyplina produkcji
Nasze maszyny posiadają certyfikaty CE zapewniające bezpieczne użytkowanie elektryczne, dyrektywę RoHS ograniczającą szkodliwe materiały oraz normę ISO9001 zapewniającą stałą kontrolę jakości. Kilka patentów obejmuje inteligentne projekty w pracy laserowej i obsłudze SMT. Te znaki pokazują, że świat, który budujemy, jest bezpieczny, czysty i niezawodny, a narzędzia spełniają wszędzie obowiązujące zasady.
| O firmie i fabryce ICT
ICT prowadzi własny warsztat projektowo-budowlany w Dongguan w Chinach — 12 000 metrów kwadratowych, 89 osób pracujących, 20 inżynierów. Założona w 2012 roku, szybko się rozwinęła i obecnie pomaga ponad 1600 klientom w 72 krajach. Każda maszyna przechodzi dokładne kontrole od części po test końcowy, wspierane przez pełny system jakości. Planujemy całe fabryki, dostarczamy sprzęt, szkolimy zespoły i dostrajamy linie, aby klienci zaczynali od silnego startu i stabilnie się rozwijali.
