ICT-SS330 / SS430 / SS540 / SS550
I.C.T
| Ilość： | |
|---|---|

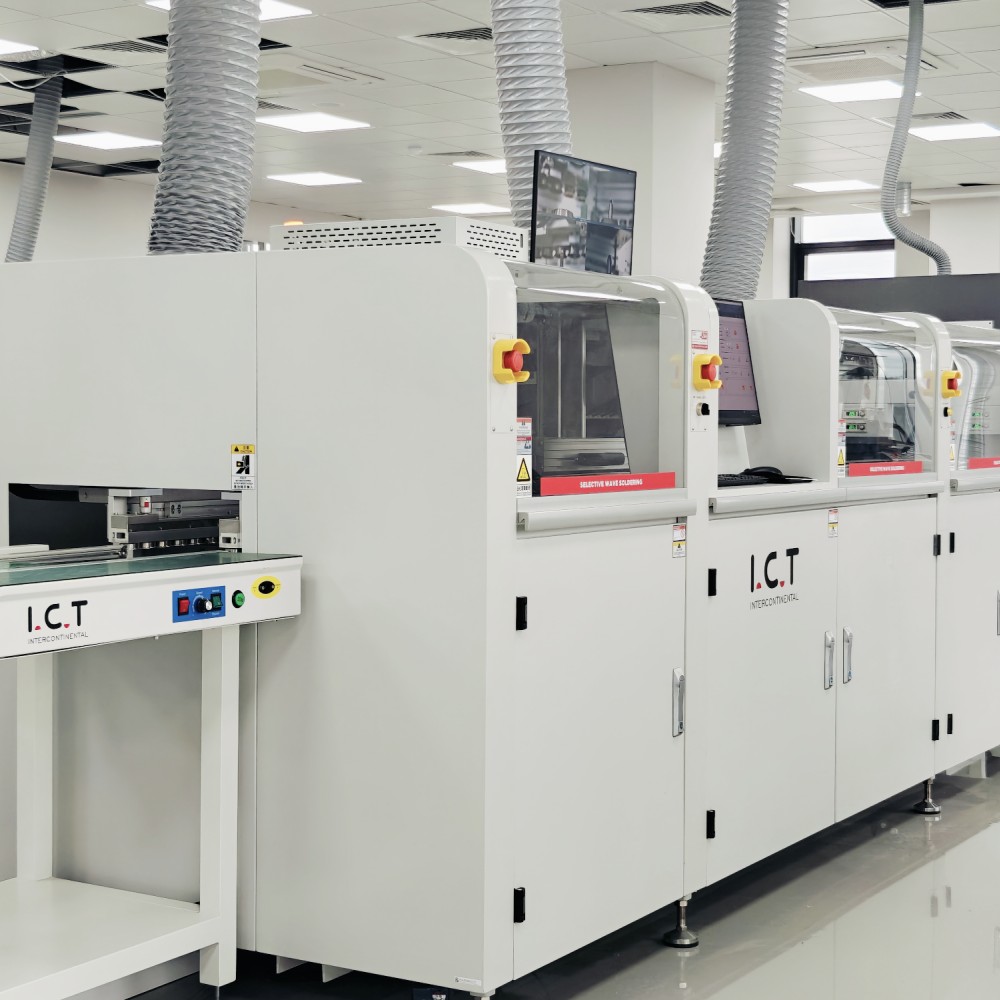

| Przegląd maszyny do lutowania selektywnego
Zaprojektowana i zbudowana w Chinach maszyna do lutowania selektywnego ICT jest najlepszą maszyną do lutowania na fali typu Select Offline do elastycznej, masowej produkcji PCBA. Płytka drukowana pozostaje idealnie nieruchoma, podczas gdy lekka platforma z odlewu aluminiowego — napędzana serwami firmy Panasonic i precyzyjnymi szynami liniowymi — przesuwa topnik i głowice lutownicze z cichą prędkością i dokładnością poniżej milimetra. Wbudowane ogrzewanie azotem zapewnia lustrzanie jasne złącza i prawie brak żużlu. Każdy parametr jest ustawiany i zapisywany w intuicyjnym interfejsie Windows, co zapewnia kuloodporną powtarzalność. Automatyczna kalibracja fali, monitorowanie CCD w czasie rzeczywistym, niemiecki zawór strumieniowy i tytanowy garnek sprawiają, że ta maszyna do lutowania selektywnego jest idealnym samodzielnym rozwiązaniem, które utrzymuje niebotyczną wydajność i nie wymaga konieczności przeróbek.
| Lista wyposażenia linii DIP
Niemiecki zawór strumieniowy o wysokiej częstotliwości wystrzeliwuje maleńkie, jednolite kropki strumienia zawierające cząstki stałe poniżej 10%. Zbiornik ciśnieniowy i precyzyjny przepływomierz zapewniają stałą dostawę niezależnie od poziomu zbiornika. Dysza porusza się po platformie XY z powtarzalnością do 0,02 mm. Pozostałości spadają na wysuwaną tacę w celu natychmiastowego oczyszczenia. Cała pneumatyka to najwyższej jakości japońskie elementy SMC, wskaźniki umieszczone na powierzchni umożliwiają szybką kontrolę wzrokową. Automatyczna pompa podaje topnik bez przerwy. System ten zapewnia czyste, powtarzalne pokrycie w każdym cyklu na maszynie do lutowania selektywnego.
W pełni regulowany dolny czujnik podczerwieni jest standardem; górny IR lub konwekcja gorącego powietrza opcjonalnie. Otwarta konstrukcja maksymalizuje transfer ciepła, a gruba izolacja zapewnia stabilną temperaturę. Wysokiej jakości elementy grzejne i silniki światowych liderów działają bezawaryjnie przez lata. Wszystko jest typu plug-and-play — do serwisu nie są potrzebne żadne narzędzia. Płyty wychodzą równomiernie aktywowane i bez naprężeń, doskonale przygotowane do nieskazitelnych połączeń w maszynie do lutowania falowego Select Offline.
Niemiecka pompa elektromagnetyczna wytwarza wyjątkowo spójny szczyt fali. Wybierz temperaturę, przepływ N2, wysokość i automatyczną kalibrację bezpośrednio z ekranu. Tytanowy garnek z zewnętrzną żeliwną grzałką szybko się nagrzewa i nigdy nie przecieka. Azot wbudowany w linię zapewnia lśniące złącza i praktycznie zerowy żużel. CCD w czasie rzeczywistym rejestruje 900 godzin identyfikowalnego wideo. Uszczelnione, szybkie osie XYZ, wykrywanie fal laserowych i automatyczne czyszczenie dysz sprawiają, że maszyna do lutowania selektywnego działa 24 godziny na dobę, 7 dni w tygodniu, bez żadnych zakłóceń.
Wytrzymałe profilowane szyny i trzyczęściowy przenośnik rolkowy przesuwają deski płynnie i delikatnie. Zaciski boczne i górne blokują PCBA w bezruchu na każdym kroku. Pogrubione szyny z łatwością wytrzymują obciążenie 20 kg. Precyzyjne moduły napędowe doskonale pozycjonują płytki od strumienia przez lut. Cały transport jest zaprojektowany do nieprzerwanej produkcji na maszynie lutowniczej Select Offline Wave.
Architektura PLC z certyfikatem CE i szybka magistrala spełniają standardy Przemysłu 4.0. Okablowanie Cat-6 i najlepsza w swojej klasie elektronika zapewniają błyskawiczną reakcję i całkowitą niezawodność. Programowanie z przewodnikiem, automatyczne rozpoznawanie dysz, edycja na podstawie obrazu, podgląd na żywo jednym kliknięciem i obsługa wielu języków sprawiają, że konfiguracja jest dziecinnie prosta. Pełna identyfikowalność gwarantuje wysoką jakość każdej maszyny do lutowania selektywnego.
Tryb prowadzenia krok po kroku, automatyczna identyfikacja dysz, inteligentna korekcja obrazu, pulpity nawigacyjne działające w czasie rzeczywistym i przełączanie CCD na żywo za pomocą jednego przycisku sprawiają, że obsługa nie wymaga wysiłku. Obsługuje język chiński, angielski, japoński, rosyjski i inne. Wbudowany system MES, Wi-Fi, zdalny dostęp, powiadomienia głosowe i konfigurowalne światła zapewniają operatorom pełną kontrolę nad maszyną lutowniczą Select Offline Wave.
| Specyfikacja
| On-line selektywna maszyna lutownicza fali | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modułowe online | Natrysk + podgrzewanie i lutowanie | Natrysk + podgrzewanie + lutowanie | Natrysk + podgrzewanie + lutowanie + lutowanie | Natrysk + podgrzewanie + lutowanie + lutowanie + lutowanie |
| System lutowania | ||||
| Ilość dysz | 1 | 1 | 2 | 3 |
| Ilość tygla lutowniczego | 1 zestaw | 1 zestaw | 2 zestaw | 3 zestawy |
| Podwójny garnek (opcja) | Nie dotyczy | Opcja | Opcja | Opcja |
| Moc tygla lutowniczego | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| System strumieniowy | ||||
| Zbiornik magazynowy strumienia | 1L | 1L | 2L | 2L |
| Wsparcie strumienia | Alarm strumieniowy, automatyczny | |||
| Dysza w sprayu | Niemcy Zawór strumieniowy (natrysk punktowy i liniowy) 1 zestaw | |||
| Rozmiar dysz sprysku | 130um (opcja 180um, 210um) | |||
| Prędkość natryskiwania | 0 ~ 20 mm/s | |||
| Prędkość ruchu dyszy natryskowej | 0 ~ 400 mm/s | |||
| System podgrzewania | ||||
| Tryb podgrzewania | Gorące powietrze i IR | Gorące powietrze i IR | Gorące powietrze i IR | Gorące powietrze i IR |
| Obszar podgrzewania | Dł.500*szer.500mm | Dł.500*szer.500mm | Dł.500*szer.500mm | Dł.500*szer.500mm |
| Strefa podgrzewania | Górne gorące powietrze: 2, dolne IR: 1 | |||
| Dolna moc podgrzewania | Maks. 12 kW | |||
| Najwyższa moc podgrzewania wstępnego | Maks. 6kw | |||
| Czas rozgrzewki | Około 15 minut (ustawienie 150 ℃) | |||
| Tryb sterowania | Komputer + sterownik PLC | |||
| System transportu | ||||
| Rozmiar PCB (z oprawą) | 120*60~500*500mm | |||
| Wymiana PCB | W Internecie | |||
| Górny prześwit PCB | 120mm | |||
| Wysokość transportu | 900 ± 20 mm | |||
| Szerokość transportu | 60 ~ 500 mm | |||
| Wymiar: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Waga | Około: 800 kg | Około: 1200 kg | Około: 1300 kg | Około: 1500 kg |
| Lista wyposażenia linii DIP
Nasza linia produkcyjna DIP oferuje zaawansowane narzędzia do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia DIP obejmuje linię wprowadzania DIP do dokładnego umieszczania komponentów, moduł ładowania fal zapewniający płynne wejście do PCB, moduł rozładowywania fal zapewniający bezpieczne wyjście oraz linię montażową do kontroli końcowych. Ta wysokiej jakości linia produkcyjna PCB DIP zapewnia stabilną pracę, niezawodne wkładanie THT i ekonomiczny montaż, spełniając różnorodne potrzeby branżowe. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa produktywność w przypadku zadań przewlekanych.
| Nazwa produktu | Zastosowanie w linii DIP |
|---|---|
Automatyczna maszyna do wkładania | Automatycznie umieszcza komponenty na płytkach PCB z precyzją dla linii produkcyjnej DIP. |
Topi lut, tworząc solidne połączenia na płytkach PCB podczas procesu podłączania THT. | |
Nakłada lut selektywnie na określone obszary w celu dokładnego montażu THT | |
Sprawdza połączenia lutowane i wady umiejscowienia na płytce PCB zmontowanej metodą DIP. | |
Sprawdza jakość lutowania wewnętrznego i wady ukryte w elementach THT. | |
Testuje wydajność elektryczną i łączność zmontowanej płytki PCB. | |
Płynnie transportuje płytki PCB przez linię DIP, zapewniając efektywny montaż i kontrolę. |
| Film o sukcesie klienta
Wietnamski klient dostarczający aparaty fotograficzne znanej na całym świecie marki odwiedził naszą fabrykę, aby odebrać nową maszynę do lutowania selektywnego. Nasi inżynierowie przeprowadzili demonstracje na żywo na swoich rzeczywistych płytach, przeszkolili swój zespół w zakresie programowania, kalibracji i codziennej pielęgnacji, a także pozwolili im oglądać idealne połączenia w czasie rzeczywistym na monitorze CCD. Sesja praktyczna dała im 100% pewności co do szybkiego i płynnego uruchomienia w domu i udowodniła prawdziwe globalne wsparcie ICT.
| Profesjonalna obsługa i szkolenia
Od instalacji i uruchomienia pod klucz po dożywotnią konserwację i aktualizacje, ICT zapewnia obsługę w dowolnym miejscu na świecie. Dwudziestu oddanych inżynierów zajmuje się planowaniem linii, dostrajaniem procesów i dogłębnymi szkoleniami – na miejscu lub zdalnie. Centra części zamiennych na wielu kontynentach i całodobowa reakcja zapewniają najwyższą dyspozycyjność maszyny Select Offline Wave Soldering Machine rok po roku.
| Pochwała klienta
Klienci zachwycają się naszymi cierpliwymi, doświadczonymi inżynierami, którzy dokładnie szkolą się przy odbiorze i uruchomieniu. Uwielbiają sposób, w jaki maszyna do lutowania selektywnego nabija punkty strumienia, utrzymuje idealną wysokość fali i wycina defekty za pomocą niezwykle prostego sterowania. Kuloodporne opakowanie dociera za każdym razem w nienaruszonym stanie, a zdalne naprawy tego samego dnia i błyskawiczna pomoc na miejscu sprawiają, że ICT jest partnerem, o który nigdy się nie martwią.
| Certyfikaty branżowe
Każda maszyna do lutowania selektywnego ICT posiada certyfikaty CE dotyczące bezpieczeństwa, RoHS dotyczące zgodności z przepisami ekologicznymi, ISO9001 dotyczące zarządzania jakością oraz liczne patenty na zawory strumieniowe, pompy i wykrywanie laserowe. Te rozpoznawalne na całym świecie znaki potwierdzają, że otrzymujesz bezpieczną, ekologiczną i innowacyjną maszynę do lutowania na fali Select Offline zbudowaną zgodnie z najwyższymi standardami.
| O firmie i fabryce ICT
Od 2012 roku szybko się rozwijamy dzięki własnym działom badawczo-rozwojowym i najnowocześniejszej fabryce o powierzchni 12 000 m². Osiemdziesięciu dziewięciu członków zespołu — w tym 20 inżynierów — i osiem oddziałów obsługuje ponad 1600 klientów w 72 krajach. Ścisła kontrola i kompletne systemy jakości zapewniają każdą maszynę do lutowania selektywnego na fali, podczas gdy prawdziwe rozwiązania „pod klucz” – planowanie, sprzęt, szkolenie, optymalizacja – pomagają producentom elektroniki na całym świecie dominować dzięki maszynie do lutowania na fali Select Offline.
