Uruchom zmontowaną maszynę Smt Line, aby uzyskać przyjazną dla budżetu produkcję PCBA.
A. Wstępnie skonfigurowane łącza do stacji.
B. Komponenty zaprojektowane pod kątem wartości.
C. Uruchomienie typu „plug and play” w ciągu 3 dni.
D. Praca oszczędna 18 kW/h.
mi. Zlokalizowane zapasy części zamiennych.
F. Transfer umiejętności w ciągu 7-15 dni.
G. Dostosowana linia montażowa PCBA.

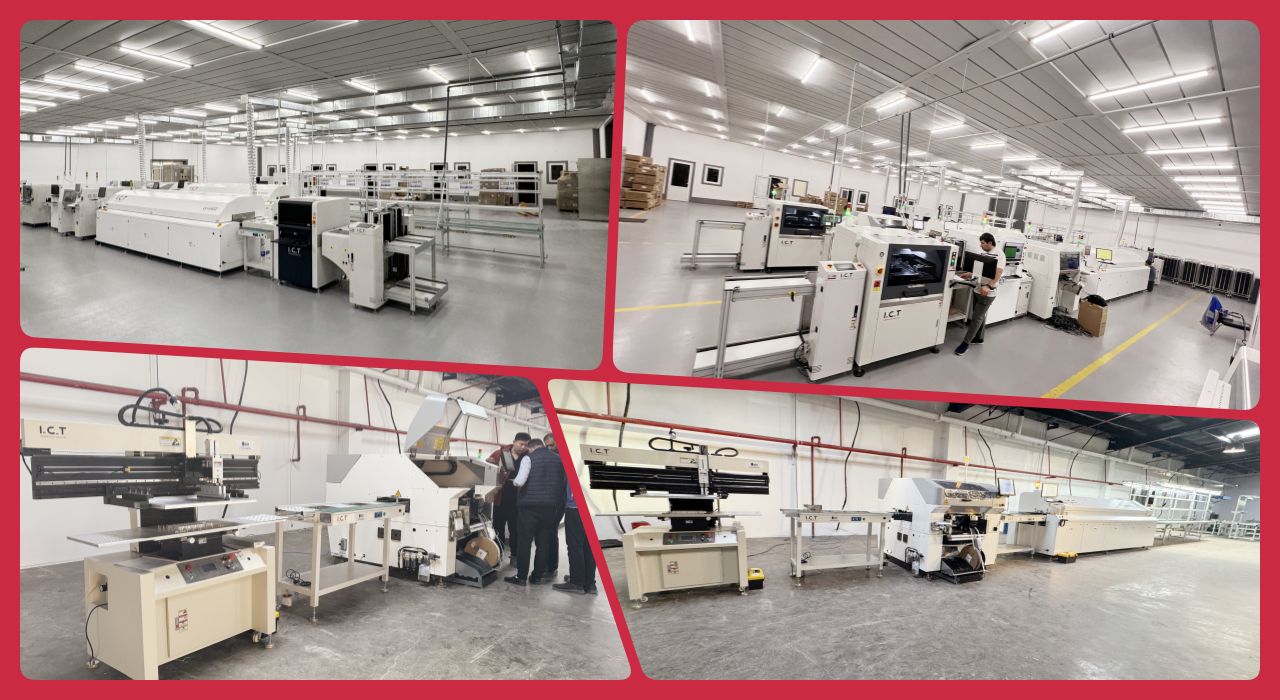

Linia montażu PCB
I.C.T
| Ilość： | |
|---|---|
| Podstawy maszyn linii zmontowanej Smt
ICT dostarcza gotowe do pracy maszyny z linii montażowej, wspierane przez trzy własne zakłady. Mając ponad 22-letnie doświadczenie w SMT/DIP, łączymy planowanie fabryki, rysunki układu, szacunki robocizny i modele ROI. Opcje półautomatycznej lub w pełni automatycznej linii montażowej PCBA wykorzystują sprawdzone drukarki, placery, piekarniki i AOI. Wystarczy jeden operator na zmianę. 18 kW/h utrzymuje rachunki na niskim poziomie. Obsługujemy LED, TV, telefon, EMS na całym świecie. 3-dniowa instalacja obejmuje konfigurację powietrza, zasilania i wydechu. 7-15 dni szkolenia w zakresie programowania i konserwacji. Globalny serwis obejmuje ponad 15 lat. Ekonomiczna linia produkcyjna SMD pasuje do napiętych budżetów bez utraty jakości.
| Funkcja
Przepływ stacji pod klucz
Zmontowana linia Smt Machine jest wstępnie połączona do natychmiastowej produkcji. Ładowarka podaje deski do automatycznego czyszczenia. Drukarka nakłada pastę za pomocą rakli z systemem wizyjnym. Placer montuje SMD z optymalną prędkością. Wiązania rozpływowe z wielostrefową precyzją. AOI weryfikuje połączenia. Urządzenie rozładowujące sortuje OK/NG. Ta opłacalna linia produkcyjna SMD skraca czas konfiguracji o 70%. Obsługuje deski o grubości 100-1200 mm.
Technologia umieszczania SMD
Kompaktowa drukarka w maszynie Assembled Line Smt Machine automatycznie wyrównuje szablon. Podwójne szyny umożliwiają szybką zmianę. Wczesne wklejanie problemów z flagami inspekcji 2D. Obsługuje tanie materiały bezołowiowe. Idealny dla start-upów linii montażowej PCBA.

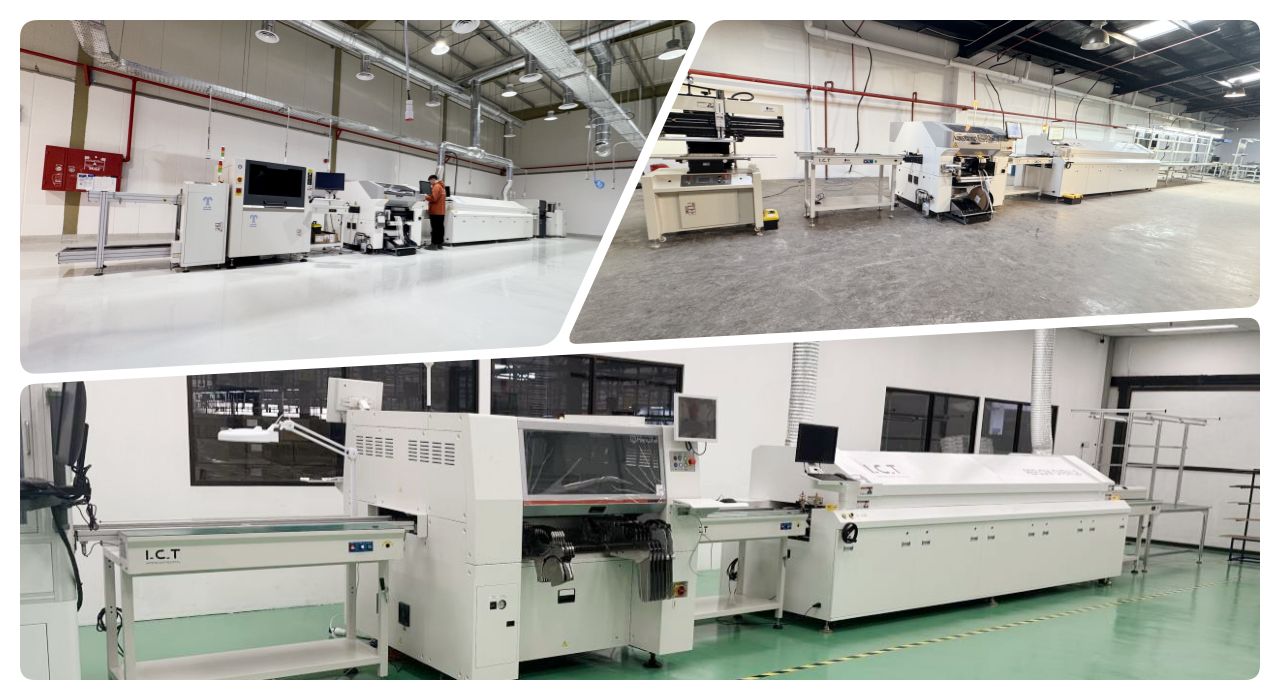

Wydajność pieca rozpływowego
Piec rozpływowy wykorzystuje przenośnik łańcuchowy o stabilności ±0,3°C. Niezależne grzejniki góra/dół. Szybkie schładzanie zapobiega wypaczeniu. Przechowuje 50 przepisów. 18 kW/h dzięki inteligentnej izolacji. Pasuje do maszyny Smt o dużej mieszance.
Inspekcja i testowanie
AOI skanuje w tempie liniowym za pomocą kolorowych kamer. Wykrywa przesunięcia, nadmiar lutu. Linki do umieszczacza dla automatycznego przesunięcia. Panel danych śledzi DPMO. Podstawą ekonomicznej niezawodności linii produkcyjnej SMD.
Elastyczne opcje linii
Rozpocznij półautomatyczną linię montażową PCBA, dodaj moduły później. Rysunki rezerwują miejsce na SPI lub bufor. Modele pracy pokazują redukcję zatrudnienia o 50%.
| Specyfikacja
| Kategoria | Projekty | Szczegóły |
|---|---|---|
| Wymagania dotyczące układu fabryki | Fabryczny układ obwodu powietrza | Użyj fabrycznego źródła powietrza lub oddzielnej, bezolejowej maszyny na sprężone powietrze. Ciśnienie powinno być większe niż 7 kg/cm². |
| Fabryczny układ elektryczny | Jednofazowy AC220 (220±10%, 50/60 Hz) Trójfazowy AC 380 V (380±10%, 50/60 Hz) | |
| Fabryczny układ wydechowy | Minimalne natężenie przepływu w kanale wylotowym wynosi 500 stóp sześciennych na minutę (14,15 m3/min) | |
| Fabryczny układ oświetlenia | Idealne oświetlenie w fabryce wynosi 800~1200LUX, co najmniej nie mniej niż 300LUX. | |
| Układ temperatury fabrycznej | Temperatura otoczenia w warsztacie produkcyjnym wynosi 23 ± 3°C, zazwyczaj 17 ~ 28°C, a wilgotność względna wynosi 45% ~ 70% RH. | |
| Przygotowanie materiału | Lista BOMów | Wypisz wszystkie części i ilości potrzebne do montażu linii produkcyjnej PCBA. |
| Plik CAD | Cyfrowy plik projektu do planowania układu PCB i konfiguracji maszyny. | |
| Plik Gerbera | Standardowy plik do produkcji płytek PCB i szablonów do drukowania. | |
| Pasta lutownicza | Materiał nałożony na podkładki przed umieszczeniem podzespołów w drukarce. | |
| Materiały składowe SMD | Części do montażu powierzchniowego, takie jak chipy i rezystory do umieszczenia. | |
| Przemysłowy alkohol | Służy do czyszczenia desek i szablonów podczas procesu konfiguracji. | |
| Pas łączący | Taśma do łączenia szpul z podajnikiem bez zatrzymywania żyłki. | |
| Szablon | Blacha z otworami do dokładnego nadruku pasty lutowniczej. |
| Lista wyposażenia linii SMT
Linia produkcyjna wysokiej jakości płytek PCB ICT charakteryzuje się zaawansowanym sprzętem do wydajnego i precyzyjnego montażu płytek PCB. W pełni zautomatyzowana linia SMT obejmuje ładowarkę, automatyczną drukarkę do dokładnego nakładania pasty lutowniczej, maszynę typu pick-and-place do precyzyjnego umieszczania komponentów, piec rozpływowy do niezawodnego lutowania oraz system AOI do dokładnej kontroli defektów. Ta wysokiej jakości linia produkcyjna PCBA zapewnia płynną pracę, wysoką niezawodność i tani montaż SMT, spełniając różnorodne wymagania branżowe.
| Nazwa produktu | Cel w linii SMT |
|---|---|
| Ładowarka PCB | Automatycznie ładuje gołe PCB do linii. |
| Drukarka do wklejania lutu | Dokładnie drukuje pastę lutowniczą na podkładkach PCB. |
| Wybieraj i umieść maszynę | Precyzyjnie montuje komponenty na płytkach PCB. |
| ODWORNIK PIEKOWNIK | Topi lut, tworząc solidne połączenia. |
| Maszyna AOI | Sprawdza połączenia lutowane i wady umiejscowienia. |
| Maszyna SPI | Sprawdza wysokość i jakość pasty lutowniczej. |
| Sprzęt do identyfikowalności | Rejestruje i śledzi dane produkcyjne: Maszyna do znakowania laserowego / urządzenie do montażu etykiet / drukarka atramentowa |
| Maszyna czyszcząca SMT | Stosowany do czyszczenia płytek PCB, szablonów, armatury, dysz itp. |
| Maszyna do trasowania PCB | Wytnij PCBA w produkt końcowy |
| Film o sukcesie klienta
Klient EMS wdrożył naszą maszynę Smt do montażu linii do tablic telefonicznych. Film przedstawia cykl ładowania do rozładowywania trwający krócej niż 5 minut. Podkreślają 3-dniowy start i uruchomienie przez jednego operatora. Wydajność osiągnęła 99,5% w pierwszym miesiącu. Linia montażowa PCBA spłaci się w ciągu 8 miesięcy. Ekonomiczna linia produkcyjna SMD przekroczyła docelowe wielkości.
| Wsparcie serwisowe i szkoleniowe
ICT zarządza maszyną zmontowaną linią Smt od wyceny po lata do przodu. 3-dniowe ustawienie na miejscu i uruchomienie próbne. Program nauczania na 7-15 dni: oprogramowanie, codzienne kontrole, drobne poprawki. Części wysyłane są z 8 magazynów na całym świecie. 15-letni staż pracy. Bezpłatna zdalna diagnostyka.
| Referencje klientów
Użytkownicy zauważają, że wysyłka zmontowanej linii Smt Machine nie powoduje żadnych uszkodzeń. Inżynierowie rozwiązują problemy w ciągu <6 godzin za granicą. Linia montażowa PCBA pracuje na 22-godzinne zmiany. Ekonomiczna linia produkcyjna SMD pozwala zaoszczędzić 30% w porównaniu z konkurencją.
| Certyfikaty i standardy
CE dla bezpieczeństwa. Kontrola materiału RoHS. Audyt procesu ISO9001. Patenty na technologię połączeń. Stanowi podstawę godnej zaufania maszyny Smt z linią zmontowaną.
| O firmie i fabryce ICT
Trzy fabryki mają łącznie 12 000 m². 89 pracowników, 20 inżynierów. 25 lat obsługując 1600 klientów w 72 krajach. Własne prace badawczo-rozwojowe opracowują niestandardową linię montażową PCBA. Wielopunktowa kontrola jakości od przyjęcia do pakowania. Globalne centra, magazyny, oddziały. Cel: wielowartościowe centrum elektroniki.
