ICT-AI-5146C
I.C.T
| Stan dostępności: | |
|---|---|
| Ilość： | |
| Inspektor powłok ICT SMT AOI
Maszyna do kontroli optycznej SMT Aoi, model AI-5146C, jest przeznaczona do kontroli zgodności powłok w produkcji PCB. Przechwytuje obrazy tablic w czasie rzeczywistym za pomocą bardzo precyzyjnej kolorowej kamery przemysłowej i wykorzystuje algorytmy sieci neuronowej Convolution do ich przetwarzania. Umożliwia to inteligentną ocenę defektów, takich jak nadmierna lub niewystarczająca powłoka, pęcherzyki i ciała obce. Jako automatyczna maszyna do kontroli optycznej PCB, automatycznie blokuje granice powłoki i identyfikuje obszary bez zatrzymywania płytki. Obsługuje wiele konfiguracji, w tym kontrolę całej płytki i kontrolę dwustronną, dzięki czemu idealnie nadaje się do procesów SMT i DIP. Dzięki źródłom światła UV wyraźnie odróżnia klej zawierający fosfor. Funkcje śledzenia danych, takie jak alarmy SPC i przechowywanie LOG, zapewniają kontrolę jakości. Ta optyczna maszyna kontrolna SMT Aoi zwiększa wydajność w nowoczesnych fabrykach.
| Funkcja
Maszyna do kontroli optycznej SMT Aoi wykorzystuje zaawansowane głębokie uczenie się w celu optymalizacji dużych zbiorów danych i umożliwienia minimalistycznego programowania. Identyfikuje komponenty i złącza lutowane jednym kliknięciem, redukując czas programowania i fałszywe alarmy w porównaniu z tradycyjnymi metodami. Ten inteligentny system pozwala sprostać kluczowym wyzwaniom inspekcji przemysłowej, zapewniając wysoką dokładność wykrywania wad powłok. Użytkownicy mogą przełączać źródła światła, aby bezproblemowo wykrywać problemy z DIP, SMT i lutowaniem. Jako automatyczna maszyna PCB AOI obsługuje panele typu „wiele w 1” i modele mieszane, dzięki czemu jest wszechstronna w przypadku różnych rozmiarów płytek PCB do 510 x 460 mm.

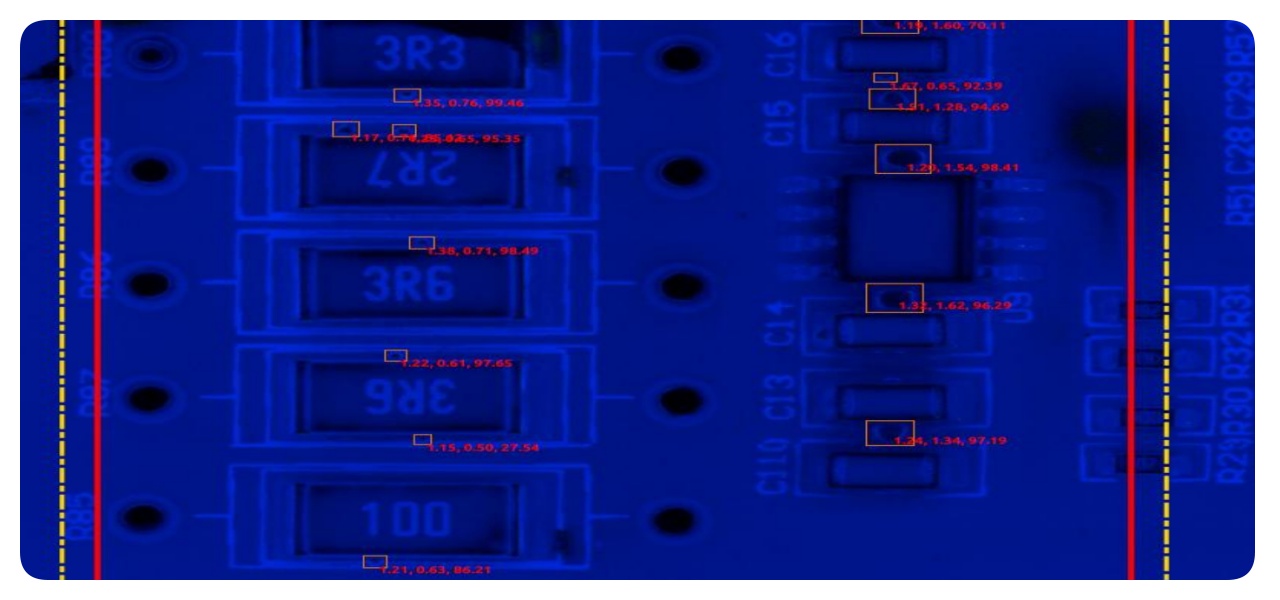

Wyposażona w wyspecjalizowane algorytmy optyczna maszyna kontrolna SMT Aoi inteligentnie wykrywa pęcherzyki o średnicy do 0,05 mm i ciała obce, takie jak pasma włosów, w wybranych obszarach. Wizualizuje wartości bąbelków i generuje wiele pomiarów szerokości kleju, w tym średnią, minimalną i maksymalną. Ta funkcja standaryzuje kontrole powłoki i zapobiega wpływowi defektów na produkty końcowe. Obszary niepokryte powłoką można blokować za pomocą ramek kształtowych, aby uniknąć fałszywych alarmów, zwiększając dokładność wykrywania bez dodatkowego nakładu pracy.

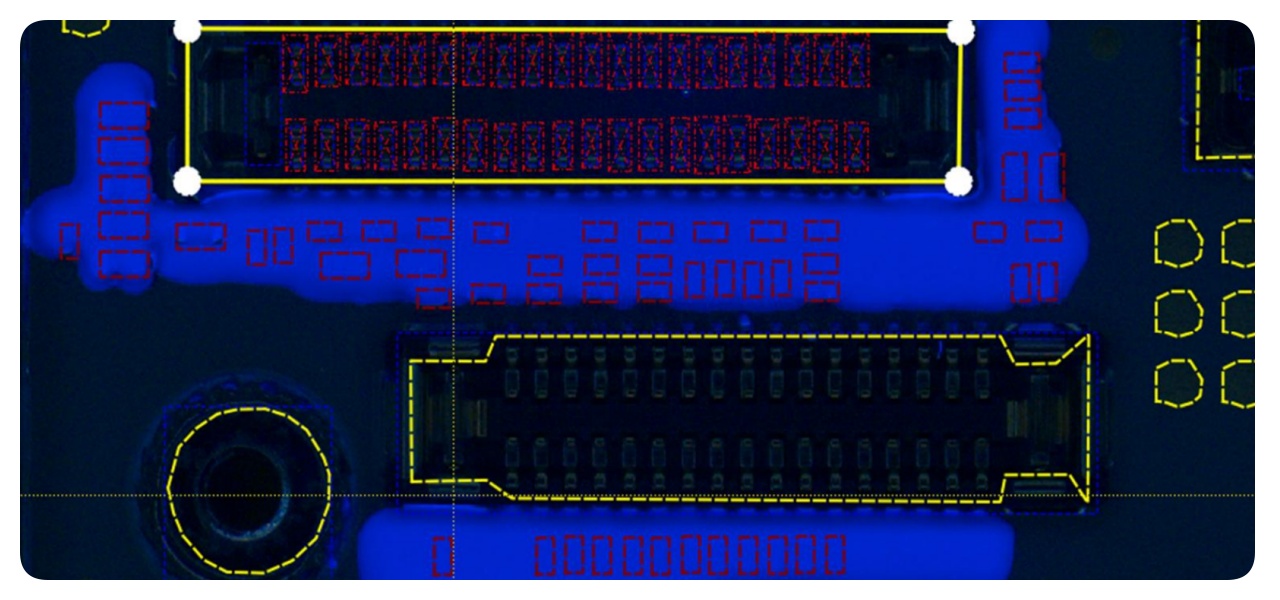

Programowanie jest proste i szybkie i zajmuje tylko 10-15 minut w przypadku maszyny do kontroli optycznej SMT Aoi. Oferuje opcje offline i online, z automatycznym wyborem obszaru i modyfikacją parametrów jednym klawiszem. Obsługa identyfikacji rotacji i pomijania złych znaków zwiększa elastyczność. Wiele trybów umożliwia kontrolę powłok, defektów SMT i DIP poprzez przełączanie świateł. Opcjonalny pomiar grubości kleju dostarcza danych punktowych dotyczących płaskości całej płyty.
Działająca z szybkością 0,23 sekundy na FOV, ta optyczna maszyna kontrolna SMT Aoi przeprowadza inspekcje bez zatrzymywania przepływu płytki. Wykorzystuje światło UV i światło białe, aby wyraźnie uwidocznić defekty, obsługując duże płyty o wymiarach do 690 x 460 mm. Serwonapędy AC zapewniają precyzyjny ruch z dokładnością do 0,01 mm, obsługując płytki drukowane o masie do 3 kg.
| Specyfikacja
| Model | Powłoka ICT Online AOI AI-5146C | Powłoka ICT Online AOI AI-5146CW |
| FOV | 15um@36*30mm (standard), 10um@24*20mm 15um@45x45mm,10um@40*30mm | 21.5um@52.6*44mm (standard), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Rezolucja | 15um (standardowy), 10um | 21,5um (standard) /15um /10um |
| Kamera | Kamera jednostronna 12M | Kamera dwustronna 5M |
| Prędkość kontroli | 0,23 sek./FOV | |
| Wysokość PCB | Góra: 25 mm, dół: 80 mm | Góra: 75 mm, dół: 70 mm |
| Grubość PCB | 0,3 ~ 6,0 mm | |
| Krawędź PCB | 3,0 mm | |
| Wypaczenie PCB | ± 3,0 mm | |
| Waga PCB | Maks.: 10 kg | |
| Wysokość przenośnika | 900 ± 20 mm | |
| Z regulacją | Ręczny i automatyczny | |
| Kierunek przenośnika | L ~ R lub R ~ L | |
| Moc | AC220 50/60 Hz, 5 A | |
| Moc znamionowa | 380 W | 570 W |
| Komunikacja | Smema | |
| Waga | 750 kg | 890 kg |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
| do powlekania Lista wyposażenia linii
Nasza linia powłok PCBA oferuje zaawansowane narzędzia do wydajnej i precyzyjnej ochrony płytek drukowanych. W pełni zautomatyzowana linia do powlekania obejmuje maszynę do powlekania selektywnego zapewniającą dokładne nakładanie, piec do utwardzania zapewniający trwałe wykończenia, AOI do kontroli jakości, podnośnik i flipper zapewniający płynną obsługę oraz system przenośników zapewniający płynną produkcję.
Ta wysokiej jakości linia do powlekania PCBA zapewnia stabilną pracę, niezawodną powłokę pyłoszczelną, wodoodporną i przeciwwybuchową, spełniając różnorodne potrzeby przemysłu. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa wydajność zadań związanych z powłokami ochronnymi.
| Nazwa produktu | Cel w linii do powlekania PCBA |
|---|---|
Nakłada precyzyjne powłoki ochronne na płytki drukowane, zapewniając ochronę przed kurzem, wodoodpornością i eksplozją. | |
Utwardza powłoki światłem IR lub UV, zapewniając trwałą i silną ochronę. | |
Płynnie transportuje płytki drukowane przez linię powlekania, zapewniając wydajne przetwarzanie. | |
Dostarcza i przechowuje PCB dla linii produkcyjnej, zapewniając płynne wejście i wyjście. | |
| Powłoka konforemna AOI | Sprawdza jakość powłoki i wykrywa defekty, aby zapewnić wysokie standardy. |
| Film o sukcesie klienta
W ramach niedawnego projektu zainstalowaliśmy naszą dwustronną linię do powlekania z przenośnikiem powrotnym dla klienta z branży elektronicznej. Film przedstawia pełny przebieg pracy od windy do urządzenia rozładowującego, w tym maszyny takie jak ładowarka do powlekania, powlekarka, winda, powlekarka AOI, piec do utwardzania IR, przenośnik selekcyjny, flipper i urządzenie wyładowcze. Linia posiada powrót dolnego mocowania, co zapewnia wydajną obsługę i skanowanie kodów kreskowych. Automatycznie identyfikuje górną i dolną stronę PCB, wywołując odpowiednie programy zapewniające płynną produkcję. Taka konfiguracja poprawiła wydajność klienta, zapewniając precyzyjne powlekanie i szybkie wykrywanie defektów przy użyciu naszej maszyny do kontroli optycznej SMT Aoi, redukując liczbę przeróbek i poprawiając ogólną jakość procesu montażu PCB. W ramach ostatniego projektu zainstalowaliśmy naszą dwustronną linię do powlekania z przenośnikiem powrotnym dla klienta z branży elektronicznej. Film przedstawia pełny przebieg pracy od windy do urządzenia rozładowującego, w tym maszyny takie jak ładowarka do powlekania, powlekarka, winda, powlekarka AOI, piec do utwardzania IR, przenośnik selekcyjny, flipper i urządzenie wyładowcze. Linia posiada powrót dolnego mocowania, co zapewnia wydajną obsługę i skanowanie kodów kreskowych. Automatycznie identyfikuje górną i dolną stronę PCB, wywołując odpowiednie programy zapewniające płynną produkcję. Taka konfiguracja poprawiła wydajność klienta, zapewniając precyzyjne powlekanie i szybkie wykrywanie defektów przy użyciu naszej maszyny do kontroli optycznej SMT Aoi, redukując liczbę przeróbek i poprawiając ogólną jakość procesu montażu PCB.
| Wsparcie serwisowe i szkoleniowe
ICT zapewnia kompleksową obsługę posprzedażną i szkolenia w zakresie maszyny do kontroli optycznej SMT Aoi. Nasz zespół oferuje instalację na miejscu, zdalne debugowanie i bieżącą konserwację, aby zapewnić płynne działanie sprzętu. Programy szkoleniowe obejmują obsługę, programowanie i rozwiązywanie problemów, dostosowane do potrzeb użytkownika. Dzięki globalnym centrom serwisowym zapewniamy szybką reakcję na problemy, minimalizując przestoje. Obejmuje to aktualizacje oprogramowania i dostawy części zamiennych, pomagając klientom zoptymalizować produkcję i osiągnąć długoterminową niezawodność.
| Recenzje klientów
Klienci chwalą naszych inżynierów za ich wiedzę i szybkie rozwiązywanie problemów podczas instalacji. Cenią sobie optyczną maszynę kontrolną SMT Aoi za jej dokładność i łatwość obsługi. Wiele osób podkreśla nasze bezpieczne opakowanie i szybką wysyłkę, które zapobiegają uszkodzeniom. Szybkie odpowiedzi na zapytania budują zaufanie i efektywność w partnerstwie.
| Certyfikaty i standardy
ICT posiada kluczowe certyfikaty, takie jak CE, RoHS, ISO9001 i różne patenty na naszą maszynę do kontroli optycznej SMT Aoi. Zapewniają one zgodność z międzynarodowymi standardami w zakresie bezpieczeństwa, ochrony środowiska i zarządzania jakością. Nasze rygorystyczne procesy testowe gwarantują niezawodne działanie na rynkach światowych.
| O firmie ICT i naszej fabryce SMT
ICT jest wiodącym dostawcą pełnych rozwiązań fabrycznych SMT, z wewnętrznymi badaniami i rozwojem oraz produkcją. Zatrudniając ponad 89 pracowników i szybko się rozwijając w ostatnich latach, obsługujemy ponad 1600 klientów w 72 krajach. Nasza fabryka charakteryzuje się rygorystycznymi przepływami kontroli i solidnym systemem zarządzania jakością, aby zapewnić wysokie standardy. Jako platforma o wielu wartościach koncentrujemy się na integralności, koordynacji i udostępnianiu, aby dostarczać innowacyjny sprzęt do produkcji elektroniki.
