ICT-U1
I.C.T
| Ilość： | |
|---|---|

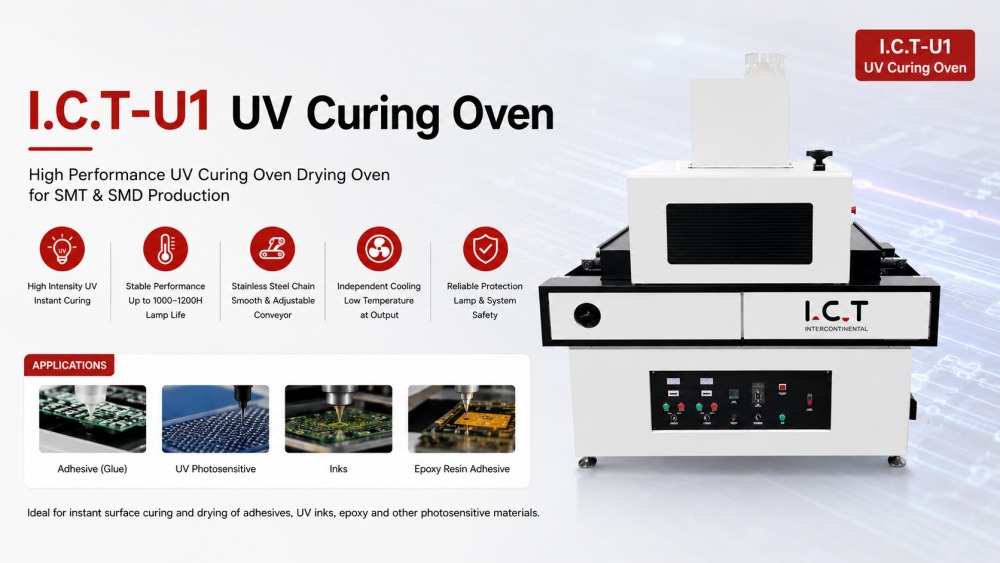

Piec do utwardzania UV ICT-U1 przeznaczony jest do szybkiego i równomiernego utwardzania klejów, atramentów, powłok i materiałów światłoczułych na liniach produkcyjnych SMT PCB. Nieprzywierający przenośnik teflonowy w połączeniu ze sterowaniem silnikiem krokowym zapewnia stabilny i płynny transport desek. Lampy UV dostarczają energię o wysokiej intensywności, zoptymalizowaną przez panele odblaskowe i można je niezależnie regulować w zależności od wysokości. Piec obsługuje różne rozmiary płytek drukowanych, utrzymuje precyzyjną temperaturę i zawiera strefę chłodzenia, która chroni komponenty po utwardzeniu. System ten poprawia wydajność, redukuje defekty i zapewnia spójne wyniki przy masowej produkcji płytek SMT PCB.

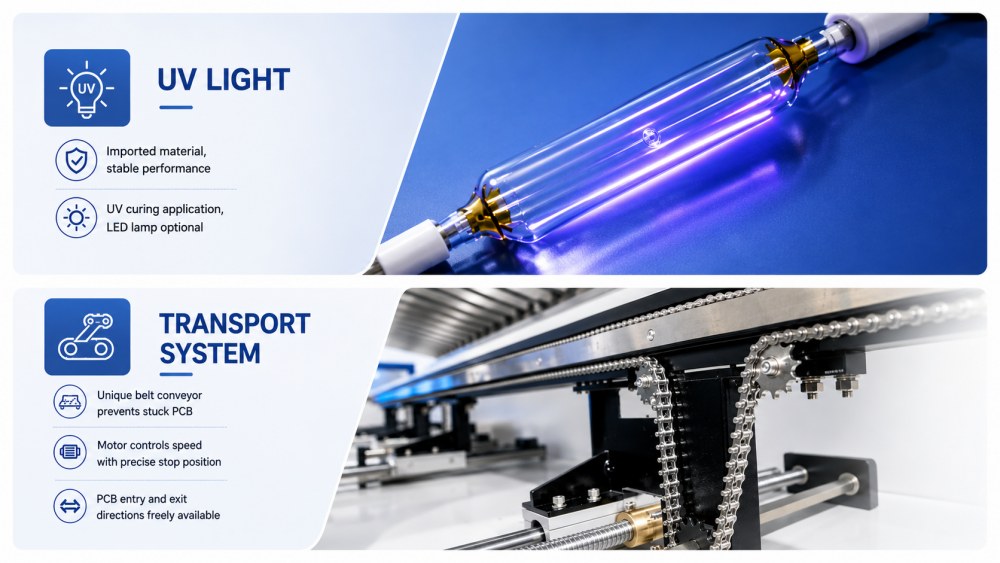

Lampy UV zapewniają energię o wysokiej intensywności i szybkim utwardzaniu w wielu strefach. Każda lampa może być niezależnie kontrolowana pod względem wysokości i czasu ekspozycji. Powierzchnie odblaskowe poprawiają wykorzystanie energii, minimalizując jednocześnie zużycie energii. Funkcje bezpieczeństwa obejmują ochronę przed przegrzaniem, wykrywanie nieprawidłowej pracy lampy i zintegrowane alarmy. System zapewnia równomierne utwardzanie klejów, powłok i atramentów, jednocześnie chroniąc delikatne elementy PCB. Operatorzy mogą kontrolować intensywność i ekspozycję dla różnych materiałów, wspierając wiele procesów SMT w celu uzyskania spójnych wyników i efektywnego zużycia energii.
Przenośnik wykonany jest z nieprzywierającego teflonu, napędzany silnikiem krokowym o regulowanej prędkości w zakresie 500–5000 mm/min. Bufor i mechanizm push zapewniają precyzyjne pozycjonowanie i płynny transport przez komorę UV. Czujniki światłowodowe wykrywają obecność i wyrównanie płytki, zapobiegając kolizjom i zacięciom. Wysokość pionowa i rozstaw pozwalają na montaż desek o wysokości do ±100 mm i szerokości 500 mm. Niezależne strefy chłodzenia obniżają temperaturę powierzchni PCB po utwardzeniu, minimalizując naprężenia termiczne i utrzymując jakość płytek na liniach produkcyjnych SMT o dużej przepustowości.
| Dane techniczne:
| Specyfikacje | ICT-U1 |
| Transport | Łańcuch ze stali nierdzewnej |
| System sterowania | Instrument |
| Prędkość przenośnika | 500 ~ 5000 mm/min |
| Ilość światła UV | 2 zestaw |
| Moc światła UV | 5 kW/zestaw |
| Źródło światła UV | Zespół UVA |
| Długość fali głównej | 365 nm |
| Regulacja wysokości światła UV | Adjustable |
| Maksymalna wysokość PCBA | ± 100 mm |
| Maksymalna szerokość PCBA | 500 mm |
| Zasilanie elektryczne | 3 fazy, 380 V, 50/60 Hz |
| Wymiar (l*w*h) | 1800*970*1835 mm |
| Waga | Około 350 kg |
* Dane uzyskano w temperaturze otoczenia 25 ℃ i wilgotności 60%
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
| Lista wyposażenia linii do powlekania PCBA
Ten piec do utwardzania promieniami UV integruje się bezproblemowo z pełnymi liniami do powlekania i dozowania SMT firmy ICT, w tym z maszynami do powlekania konforemnego, dozownikami strumieniowymi, przenośnikami PCB, urządzeniami do kontroli AOI i sprzętem do depanelowania. Piec zapewnia kontrolowane utwardzanie, podczas gdy maszyny powlekające chronią powierzchnie płyt. Piece utwardzające całkowicie utwardzają materiał, AOI weryfikuje jakość, a depanelowanie oddziela gotowe płytki PCB. Połączenie tych urządzeń zapewnia płynny przepływ pracy, stałą jakość i zmniejszoną liczbę poprawek w środowiskach montażu płytek SMT o dużej objętości.
| Nazwa produktu | Cel w linii do powlekania PCBA |
|---|---|
Nakłada precyzyjne powłoki ochronne na płytki drukowane, zapewniając ochronę przed kurzem, wodoodpornością i eksplozją. | |
Utwardza powłoki światłem IR lub UV, zapewniając trwałą i silną ochronę. | |
Płynnie transportuje płytki drukowane przez linię powlekania, zapewniając wydajne przetwarzanie. | |
Dostarcza i przechowuje PCB dla linii produkcyjnej, zapewniając płynne wejście i wyjście. | |
| Powłoka konforemna AOI | Sprawdza jakość powłoki i wykrywa defekty, aby zapewnić wysokie standardy. |
| Film o sukcesie klienta
W kwietniu 2026 roku firma ICT dostarczyła pełną linię SMT portugalskiemu producentowi elektroniki samochodowej produkującemu płytki systemów oświetleniowych i sterujących. Inżynierowie przeprowadzili instalację na miejscu, konfigurację przenośnika i szkolenie operatorów. Zespół poinstruował personel w zakresie obsługi piekarnika, zarządzania chłodzeniem i codziennej konserwacji. Klient pochwalił bezproblemową instalację, stałą wydajność piekarnika oraz jasne, praktyczne wskazówki. Operatorzy byli w stanie skutecznie zarządzać linią, utrzymując stałą jakość utwardzania wszystkich zespołów PCB, od klejów po powłoki, przez cały czas produkcji.
| Wsparcie serwisowe i szkoleniowe
ICT obsługuje całą fabrykę SMT, a nie tylko pojedyncze maszyny. Ocena przed dostawą obejmuje typ PCB, materiał, przepustowość produkcji, przestrzeń roboczą i przyszłą rozbudowę. Po dostawie inżynierowie zapewniają instalację, uruchomienie, szkolenie operatorów, wskazówki dotyczące konserwacji i optymalizację procesów. Zespół zapewnia bezproblemową integrację utwardzania promieniami UV ze sprzętem do powlekania, dozowania, kontroli, obsługi i usuwania paneli. Nowe fabryki są prowadzone od planowania układu po produkcję próbną. Istniejące linie uzyskują usprawnienia w zakresie przepływu pracy, zrównoważone zarządzanie linią i stabilną pracę, co pozwala na obsługę wysokonakładowego i precyzyjnego utwardzania PCB SMT.
| Co mówią nasi klienci
Klienci cenią ICT za praktyczne, praktyczne wsparcie. W przypadku pełnych projektów SMT inżynierowie zapewniają jasne wytyczne operacyjne, szkolenia, ochronę opakowań i szybkie reakcje. Opakowania eksportowe chronią maszyny podczas dostaw na duże odległości. Skoordynowane zespoły sprzedaży i inżynierii odpowiadają natychmiast na pytania techniczne podczas instalacji lub produkcji. Klienci zyskują pewność dzięki uruchamianiu nowych linii SMT, skalowaniu produkcji i utrzymywaniu stałych, wysokiej jakości wyników utwardzania klejów, atramentów i powłok.
| Certyfikaty i standardy
ICT utrzymuje zorganizowane zarządzanie jakością dla fabryk SMT. Piec do utwardzania promieniami UV posiada certyfikat CE i spełnia międzynarodowe standardy bezpieczeństwa. Kontrola jakości obejmuje kontrolę komponentów, weryfikację montażu, testowanie działania, potwierdzenie pakowania, śledzenie przesyłki, dokumentację instalacji i obsługę posprzedażną. Te kroki zapewniają powtarzalną, niezawodną wydajność utwardzania, minimalizują ryzyko operacyjne i utrzymują stałą jakość w przypadku wysokowydajnej produkcji PCB SMT. System gwarantuje stabilne utwardzanie wielu typów płyt i materiałów procesowych.
