Jaki jest działający proces drukarki szablonu SMT Full-Auto?

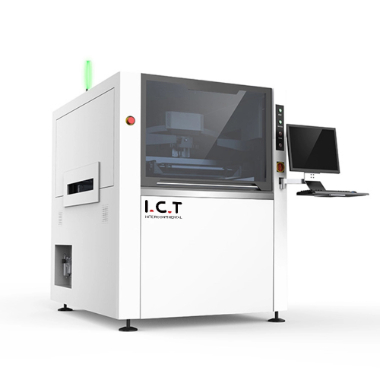

Drukarka szablonu SMT Full-Auto to sprzęt do kompletnego sprzętu SMT. Jest to jeden z trzech komponentów głównego nurtu w branży SMT. Drukarka szablonu SMT jest podzielona na półautomatyczne i w pełni automatyczne. Obecnie większość fabryk głównego nurtu używa pełnej drukarki szablonu SMT SMT. Ponieważ ogólna technologia branży drukarek szablonu SMT w pełnym autouto była stosunkowo dojrzała, wiele znanych marek pojawiło się zarówno w kraju, jak i za granicą. Pozwól, że przedstawię proces działający drukarki szablonu SMT Full-Auto.

To jest lista treści:

L Jakie są konkretne przepływy pracy drukarki szablonu pełnego AUTO?

L Jakie są etapy produkcji pełnej drukarki szablonu SMT?

L Jakie są środki ostrożności podczas korzystania z drukarki szablonowej SMT w pełnym poziomie?

Jakie są konkretne przepływy pracy drukarki szablonu pełnego Auto?

① PCB jest podawany do drukarki szablonu SMT w pełni Auto przez automatyczną maszynę ładowania wzdłuż przenośnika pasa

② Drukarka szablonu pełnego Auto SMT znajduje główną krawędź płytki drukowanej i lokalizuje

③ Rama Z porusza się w górę do położenia płyty próżniowej

④ Dodaj próżnię, aby naprawić PCB w specjalnej pozycji

⑤ Oś wzroku powoli przesuwa się do pierwszego celu PCB

⑥ Kamera drukarki szablonu pełnego Auto SMT szuka punktu znacznika pod odpowiedniej stalowej siatki

⑦ Maszyna przesuwa wydrukowane szablon, aby wyrównać go z PCB, a maszyna może przesunąć szablon w kierunkach osi x i y oraz w kierunku wrzeciona

⑧ Szablon jest wyrównany z PCB, rama Z porusza się w górę, a PCB dotyka dolnej części szablonu

⑨ Po wprowadzeniu na miejsce Squeegee popchnie pastę lutową, aby rzucić szablon i wydrukować ją na pozycji padu PCB przez otwory w szablonie.

⑩ Po wydrukowaniu drukarki szablonu SMT pełnego AUTO, rama Z porusza

11 Drukarka szablonu SMT Full-Auto SMT wysyła PCB do następnego procesu

12 Druternów szablonu SMT Full-Auto otrzymuje następną płytkę drukowaną do wydrukowania.

Jakie są etapy produkcji drukarki szablonu SMT Full-Auto?

Napraw szablon do drukarki szablonu SMT w pełni i debuguj OK, a następnie zbierz czysty squeegee na automatycznej drukarce wklejającej lutownicę.

Użyj noża do pasty lutowniczej, aby dodać pastę lutową do szablonu. Po raz pierwszy dodawanie pasty lutowniczej wynosi około 1 cm, a szerokość wynosi 1,5 do 2 cm. Długość zależy od długości PCB. Obie strony są około 3 cm dłuższe niż obszar drukowany. Nie powinno być zbyt długie ani za krótkie. Dodaj pastę lutową co dwie godziny, około 100 gramów pasty lutowniczej.

Umieść płytę PCB do drukowania, sprawdź 5PCS przed drukowaniem i rozpocznij produkcję po potwierdzeniu, że jakość drukowania jest normalna.

W normalnym procesie drukowania drukarki szablonu SMT w pełni Auto operator musi sprawdzić efekt drukowania raz w ciągu pół godziny, aby sprawdzić, czy istnieją jakieś wady, takie jak brak cyny, ciągłe cyny, ostrzenie, przesuwanie, brakujące drukowanie itp., A skórki są zbyt gęste, efekt drukowania komponentów jest głównie sprawdzony.

Stencil musi być czyszczony co 5 pCS wydrukowany. Jeśli na płycie PCB znajdują się komponenty ze zbyt gęstymi pinami, częstotliwość czyszczenia musi zostać zwiększona i oczyszczona raz bez 3PC.

Jakie są środki ostrożności podczas korzystania z pełnej drukarki szablonu SMT?

Drukarka szablonu SMT Full-Auto składa się na ogół z ładowania płyty, pasty lutowniczej, nadruku i transferu płytki drukowanej. Drukowanie wklejania lutu jest skomplikowanym procesem, który jest podatny na niektóre wady i wpływa na jakość produktu końcowego. Dlatego należy zwrócić uwagę na powiązane sprawy podczas korzystania z pełnej drukarki szablonowej SMT.

① W procesie produkcyjnym drukarki szablonu SMT w pełnym poziomie Auto, jeśli stwierdzono, że ciągłe drukowanie 3PCS jest złe, technik powinien zostać powiadomiony o debugowaniu i czyszczeniu źle wydrukowanej płytki drukowanej.

A.

③ PCB ze złotymi palcami powinny unikać złotych palców, wytrzyj je wielokrotnie bez kury papieru i odrobiną alkoholu, wysuszyć pistoletem powietrznym i sprawdzić pod szklanką powiększającą, aby upewnić się, że nie ma resztkowej pasty lutowniczej.

④ Podczas normalnego procesu drukowania drukarki szablonu SMT pełnego AUTO należy sprawdzić, czy pasta lutownicza regularnie przepełniła się i zebrać przepełnioną pastę lutowniczą.

⑤ Po wytworzeniu pełnej drukarki szablonowej SMT jest zakończona, akcesoria i narzędzia, takie jak paste lutu, scalki, siatka stalowa itp. Należy odzyskać, a urządzenia i urządzenia należy wyczyścić.

⑥ Pierwszy proces w procesie SMT drukowania pasty lutowniczej. Większość defektów w procesie SMT jest spowodowana niewłaściwym działaniem drukarki szablonu SMT pełnego AUTO.

⑦ Prawidłowy proces działania jest kluczem do zapewnienia jakości drukowania. Mam nadzieję, że powyższy proces pracy w zakresie produkcji drukarek SMT SMT może Ci pomóc.
