SCM1-D
SAMSUNG
| Ilość： | |
|---|---|
| Kompaktowe rozwiązanie do rozmieszczania SMT

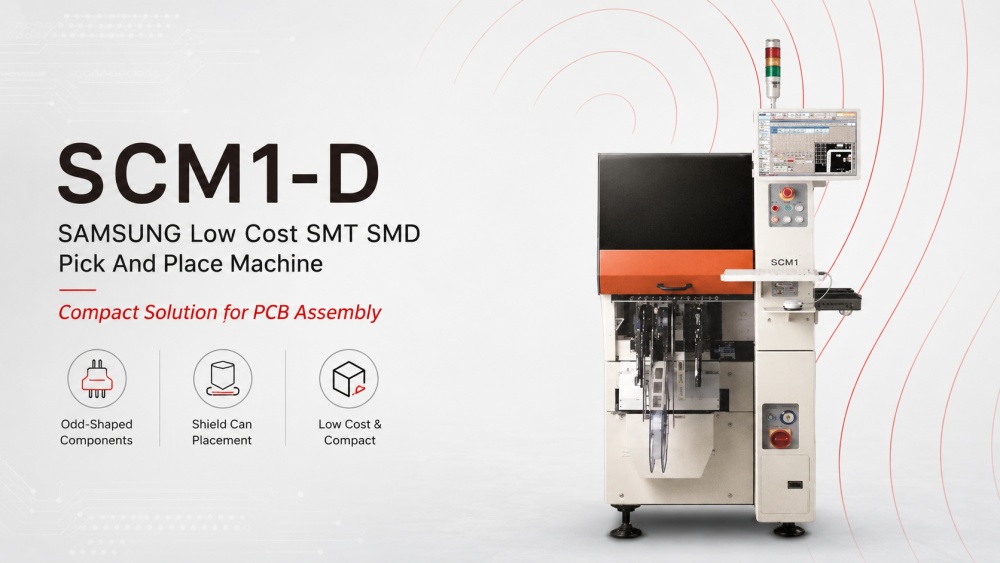

Tania maszyna pick and place SMT SMD firmy SAMSUNG SCM1-D jest przeznaczona dla fabryk zajmujących się montażem płytek PCB, które potrzebują smukłego i praktycznego rozwiązania do umieszczania puszek osłonowych i komponentów o nietypowych kształtach. Jest odpowiedni dla klientów, którzy chcą kompaktowej maszyny o elastycznych możliwościach produkcyjnych i łatwiejszej obsłudze. Maszyna obsługuje kontrolę rozmieszczenia osłon, korzystanie z podajnika mieszanego i opcjonalne cięcie taśmy. Jego smukła obudowa pomaga zmniejszyć obszar w linii SMT, co jest przydatne, gdy przestrzeń w fabryce jest ograniczona. Jako niedroga maszyna typu SMT typu pick and place, SCM1-D może pomóc fabrykom w rozmieszczaniu specjalnych komponentów bez konieczności inwestowania w duże, szybkie urządzenie montażowe. ICT może również wspierać pełne planowanie linii SMT, instalację, szkolenia i testowanie produkcji.
| Wprowadzenie modelu
Model o dużej prędkości: moduł do montażu chipów SM471Plus
SM471Plus to szybki moduł do montażu chipów stosowany na liniach produkcyjnych SMT w celu stabilnego i wydajnego umieszczania komponentów. Nadaje się do fabryk, które wymagają szybkiego rozmieszczenia komponentów chipowych, małych układów scalonych i ogólnych części SMD. W porównaniu z prostym, niedrogim sprzętem, SM471Plus koncentruje się bardziej na szybkości, wyważeniu linii i stabilnej produkcji masowej. Może współpracować z drukarką pasty lutowniczej, SPI, piecem rozpływowym, AOI i maszynami do obsługi PCB, aby zbudować kompletny proces SMT. Dla klientów, którzy potrzebują większej wydajności po rozpoczęciu pracy z tanią maszyną typu pick and place SMT SMD SCM1-D SAMSUNG, SM471Plus można uznać za ulepszoną opcję rozmieszczenia w przypadku większych potrzeb produkcyjnych.
Elastyczny model średniej prędkości: Elastyczny uchwyt SM481Plus
SM481Plus to elastyczna maszyna do umieszczania SMT dla klientów, którzy potrzebują zarówno szybkości, jak i zakresu komponentów. Może obsługiwać różne komponenty SMD i nadaje się do mieszanej produkcji PCB. Model ten jest często używany, gdy linia produktów obejmuje elektronikę użytkową, tablice sterujące, tablice LED, płyty zasilające lub produkty komunikacyjne. Jego wartość polega nie tylko na szybkości umieszczania, ale także na stabilnej pracy, łatwiejszej zmianie produkcji i lepszej możliwości dostosowania do różnych modeli PCB. W przypadku fabryki korzystającej z maszyny typu pick and place SMD do montażu PCB, SM481Plus może pomóc w zwiększeniu elastyczności produkcji. ICT może dopasować tę maszynę do systemów drukowania, kontroli, ponownego przepływu i obsługi PCB zgodnie z procesem klienta.
Wielofunkcyjny uchwyt montażowy SM482Plus
SM482Plus to wielofunkcyjna maszyna do rozmieszczania przeznaczona do szerszych zastosowań komponentów. Jest odpowiedni dla fabryk, które muszą umieszczać różne typy komponentów na tej samej linii produkcyjnej. Model ten jest przydatny, gdy klienci wytwarzają produkty o bardziej złożonych zestawieniach komponentów, większych komponentach lub bardziej zróżnicowanych projektach płytek. Obsługuje stabilne umiejscowienie dla wielu zastosowań SMT i może być używany razem z innymi maszynami w kompletnej linii SMT. Dla klientów porównujących SCM1-D ze sprzętem wyższego poziomu, SM482Plus jest silniejszą opcją, gdy produkcja wymaga większej elastyczności i większych możliwości rozmieszczenia. Może wspierać montaż PCB w elektronice, częściach samochodowych, sterowaniu przemysłowym i innych dziedzinach produkcji.
Rozwiązanie z długą deską DECAN L2
DECAN L2 jest przeznaczony do produkcji długich płytek PCB i dużych płytek SMT. Nadaje się do tablic oświetleniowych LED, długich tablic kontrolnych, tablic oświetleniowych samochodowych, tablic przemysłowych i innych produktów wymagających większego obszaru umieszczenia. W porównaniu ze standardowymi mocowaniami, DECAN L2 zapewnia fabrykom większą elastyczność, gdy długość PCB staje się kluczowym wymaganiem. Może współpracować z drukarkami do długich desek, przenośnikami, piecami rozpływowymi i maszynami AOI, tworząc kompletną linię produkcyjną. Dla klientów poszukujących maszyny SAMSUNG Pick and Place lub rozwiązania Hanwha do specjalnych rozmiarów desek, DECAN L2 jest dobrym wyborem. ICT może pomóc w zaprojektowaniu pełnej linii w oparciu o rozmiar PCB, pojemność i układ fabryki.
| Specyfikacja
| Pozycja specyfikacji | SCM1-D |
|---|---|
| Nazwa produktu | Maszyna typu pick and place SCM1-D |
| Typ maszyny | Układacz komponentów o nieparzystym kształcie |
| Aplikacja | Montaż PCB / Umieszczenie osłony / Umieszczenie komponentów o nieparzystym kształcie |
| Główna funkcja | Miejsce na puszki osłonowe i elementy o specjalnych kształtach |
| Prędkość | 2400 CPH, 1 wrzeciono / 3000 CPH, 2 wrzeciona |
| Struktura | 1 suwnica × 25 wrzecion |
| Opcjonalna struktura | 1 suwnica × 1 wrzeciono |
| Rozmiar PCB | Min. Dł. 50 × szer. 50 mm / maks. Dł. 295 × szer. 250 mm |
| Szerokość maszyny | 680 mm |
| Rozmiar komponentu | 1005 ~ □45 mm, wys. 15 mm |
| Rozpoznawanie komponentów | Rozpoznawanie podświetlenia |
| Inspekcja umiejscowienia | Kontrola umieszczenia osłony |
| Tryb produkcyjny | Produkcja mieszana na dwóch pasach |
| Wsparcie powierzchni PCB | Produkcja tej samej górnej i dolnej powierzchni PCB |
| Typ podajnika | Mieszane zastosowanie podajnika elektrycznego i podajnika pneumatycznego |
| Głowica dozownika | Jedna dysza i jeden dozownik |
| Obcinarka do taśmy | Wbudowany obcinacz taśmy, opcjonalny |
| Podajnik etykiet | Fakultatywny |
| Główna zaleta | Niski koszt, kompaktowy rozmiar, elastyczne rozmieszczenie komponentów o nieparzystych kształtach |
| Pozycja specyfikacji | HM520 HS | HM520 MF |
|---|---|---|
| Model | HM520HS | HM520MF |
| Typ maszyny | Szybki modułowy moduł montażowy | Wielofunkcyjny modułowy uchwyt montażowy |
| Konfiguracja | 20 wrzecion × 2 suwnice | 6 wrzecion × 2 suwnice |
| Szybkość rozmieszczania | 80 000 CPH | 60 000 CPH |
| Dokładność umieszczenia | ±25 μm @ Cpk ≥ 1,0, chip | ±40 μm @ Cpk ≥ 1,0, Chip / ±30 μm @ Cpk ≥ 1,0, IC |
| Zakres komponentów | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Wymiary maszyny | Dł. 890 × gł. 2370 × wys. 1930 mm | Dł. 890 × gł. 2370 × wys. 1930 mm |
| Główna zaleta | Szybkie umieszczanie komponentów chipowych | Elastyczne rozmieszczenie mieszanych komponentów |
| Zalecana aplikacja | Masowa produkcja małych elementów chipowych | Produkcja z szerszymi typami komponentów i większymi częściami |
| Parametr | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Szybkość umieszczania (optymalna) | 78 000 CPH | 40 000 cph | 30 000 CPH | 56 000 CPH |
| Liczba wrzecion | 10 wrzecion/głowicę (1 suwnica) | 6 wrzecion/głowicę (1 suwnica) | 6 wrzecion/głowicę (1 suwnica) | 6 wrzecion/głowicę (2 suwnice) |
| Dokładność umieszczenia (chip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Dokładność umieszczenia (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Zakres komponentów | 0402 ~ □14 mm (wys. 12 mm) | 0402 ~ □42 mm (wys. 15 mm) | 0402 ~ □55 mm (wys. 15 mm) | 0402 ~ □21mm (H12mm, do □55mm opcjonalnie) |
| Maksymalny rozmiar PCB (standardowy) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maksymalny rozmiar PCB (opcja) | 610 x 460 mm | 1500 x 460 mm | 1200 x 510 mm | Do 1200 x 460 mm |
| Pojemność podajnika (8mm) | 120 szt | 120 szt | 120 szt | 120 szt |
| System wizyjny | Latająca wizja | Wizja sceniczna | Wizja sceniczna | Latająca wizja |
