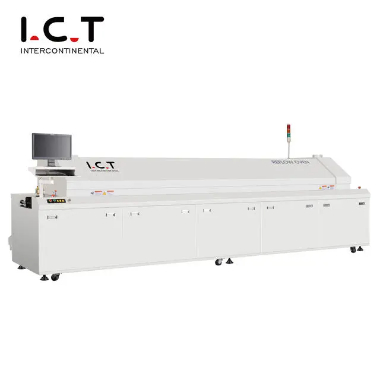

Piekarnik rozpływowy Lyra to lutowanie miękkie, które realizuje mechaniczne i elektryczne połączenie pomiędzy końcami lutowanymi elementów do montażu powierzchniowego lub pinami a polami płytki drukowanej poprzez przetopienie pasty lutowniczej wstępnie rozprowadzonej na polach płytki drukowanej.Piekarnik Lyra Reflow jest podzielony łącznie na cztery strefy temperaturowe: strefa podgrzewania;strefa grzewcza;strefa spawania topienia;strefa chłodzenia.Porozmawiajmy o zasadzie działania tych czterech stref temperaturowych.
Oto lista treści:
l Jaka jest zasada działania strefy podgrzewania pieca Lyra Reflow Oven?
l Jaka jest zasada działania strefy izolacji pieca Lyra Reflow?
l Jaka jest zasada działania strefy spawania Lyra Reflow Oven?
l Jaka jest zasada działania strefy chłodzenia piekarnika Lyra Reflow?
Podgrzewanie wstępne ma na celu aktywację pasty lutowniczej i uniknięcie szybkiego nagrzewania się w wysokiej temperaturze podczas zanurzania w cynie, co jest działaniem grzewczym, które powoduje uszkodzenie części.Celem Piekarnik rozpływowy Lyra jest jak najszybsze ogrzanie płytki drukowanej do temperatury pokojowej, ale szybkość ogrzewania musi być kontrolowana w odpowiednim zakresie.Jeśli będzie zbyt szybki, nastąpi szok termiczny, a płytka drukowana i komponenty mogą zostać uszkodzone.Jeśli będzie zbyt wolny, rozpuszczalnik nie odparuje wystarczająco.Wpływ na jakość spawania pieca rozpływowego Lyra.Ze względu na większą szybkość nagrzewania różnica temperatur w piecu rozpływowym na tylnym etapie strefy temperaturowej pieca rozpływowego Lyra Reflow Oven jest stosunkowo duża.
Głównym celem Piekarnik rozpływowy Lyra Etap utrwalania ciepła polega na ustabilizowaniu temperatury każdego elementu w piecu Lyra Reflow Oven i zminimalizowaniu różnicy temperatur.Należy zapewnić w tym miejscu wystarczająco dużo czasu, aby temperatura większego elementu dogoniła temperaturę mniejszego elementu i aby topnik w paście lutowniczej Lyra Reflow Oven został całkowicie ulotniony.Na końcu sekcji utrwalania cieplnego tlenki na podkładkach, kulkach lutowniczych i kołkach komponentów są usuwane pod działaniem topnika, a temperatura całej płytki drukowanej również jest równoważona.Należy zauważyć, że wszystkie elementy SMA powinny mieć tę samą temperaturę na końcu tej sekcji, w przeciwnym razie wejście do sekcji rozpływu spowoduje różne zjawiska złego lutowania z powodu nierównej temperatury każdej części.
Kiedy płytka PCB wchodzi do strefy rozpływu, temperatura gwałtownie wzrasta, aż pasta lutownicza osiąga stan stopiony.W tym obszarze temperatura grzejnika jest ustawiona na wysoką, tak że temperatura elementu szybko wzrasta do temperatury szczytowej.Jeśli szczytowa temperatura Piekarnik rozpływowy Lyra jest zbyt niska, łatwo powstają zimne złącza i niedostateczne zwilżenie;jeśli Lyra Reflow Oven jest zbyt wysoka, podłoże z żywicy epoksydowej i część z tworzywa sztucznego będą podatne na koksowanie i rozwarstwianie, a także utworzy się nadmierna ilość związków metali eutektycznych, które spowodują kruchość.Punkt zgrzewania wpływa na wytrzymałość zgrzewania.W obszarze spawania Lyra Reflow Oven należy zwrócić szczególną uwagę, aby czas rozpływu nie był zbyt długi, aby zapobiec uszkodzeniu pieca Lyra Reflow Oven, może to również spowodować nieprawidłowe działanie elementów elektronicznych lub spowodować uszkodzenie płytki drukowanej oparzenia i inne niekorzystne skutki.
Na tym etapie temperatura Piekarnik rozpływowy Lyra jest schładzany poniżej temperatury fazy stałej w celu zestalenia połączeń lutowniczych.Szybkość chłodzenia będzie miała wpływ na wytrzymałość połączeń lutowanych.Jeśli szybkość chłodzenia jest zbyt mała, powstanie nadmierna ilość związków metali eutektycznych.W miejscu zgrzewania może pojawić się struktura o dużym ziarnie, co powoduje, że wytrzymałość punktu zgrzewania jest niższa.Szybkość chłodzenia strefy chłodzenia wynosi zazwyczaj około 4℃/S i konieczne jest jedynie schłodzenie jej do temperatury 75℃.
