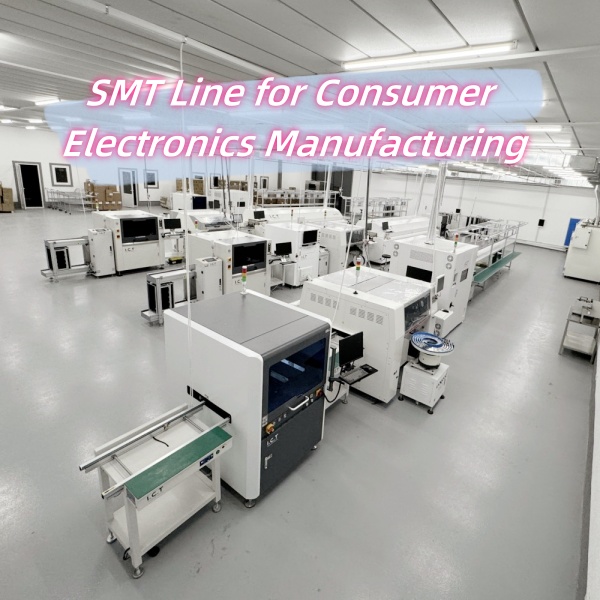

Wybór linii produkcyjnej SMT do produkcji elektroniki użytkowej rzadko jest prostą kwestią porównania specyfikacji maszyny. W przeciwieństwie do elektroniki przemysłowej lub samochodowej, produkty konsumenckie działają w szybko zmieniających się warunkach rynkowych, krótszych cyklach życia produktów i dużej presji kosztowej. Rzeczywistość ta stawia wyjątkowe wymagania w zakresie projektowania, konfiguracji i długoterminowej elastyczności operacyjnej linii SMT.
Wielu producentów odkrywa – często za późno – że linia SMT zoptymalizowana jedynie pod kątem szybkości lub początkowych kosztów inwestycji może sprawiać problemy, gdy rozpocznie się prawdziwa produkcja. Częste zmiany modeli, mieszane typy komponentów, niestabilne prognozy popytu i ograniczona przestrzeń w fabryce stwarzają wyzwania, które nie są oczywiste podczas wyboru sprzętu.
W tym artykule omówiono wybór linii SMT z praktycznego punktu widzenia produkcji. Zamiast skupiać się na poszczególnych maszynach, bada, w jaki sposób charakterystyka produktu, etap produkcji i warunki fabryczne powinny kierować decyzjami przy budowie lub modernizacji linii SMT do produkcji elektroniki użytkowej.
Produkcja elektroniki użytkowej działa według zasadniczo odmiennej logiki niż przemysłowa lub motoryzacyjna produkcja PCBA. W elektronice samochodowej priorytetem są długie cykle życia produktów, ścisła zgodność z przepisami i ściśle kontrolowane procesy, które pozostają stabilne przez wiele lat. Elektronika przemysłowa często koncentruje się na solidności i niskiej zmienności.
Z kolei elektronika użytkowa szybko ewoluuje. Zmiany produktów są częste, czas wprowadzenia produktu na rynek ma kluczowe znaczenie, a wielkość produkcji może szybko się zmieniać w odpowiedzi na zapotrzebowanie konsumentów. Warunki te wymagają linii SMT, które można dostosować bez utraty wydajności i wydajności.
Linia SMT, która dobrze sprawdza się w długotrwałym środowisku obejmującym jeden produkt, może stać się nieefektywna, jeśli wymagana jest obsługa częstych zmian, mieszanych bibliotek komponentów i skompresowanych harmonogramów produkcji.
Większość fabryk elektroniki użytkowej działa w środowisku o dużym zróżnicowaniu, nawet jeśli ogólna produkcja jest duża. Poszczególne jednostki SKU mogą działać tylko przez kilka tygodni lub miesięcy, zanim zostaną wymienione lub poprawione. Zlecenia zmian inżynieryjnych są powszechne, a planowanie produkcji często wymaga dostosowania z niewielkim wyprzedzeniem.
W tym kontekście rzeczywista produktywność w mniejszym stopniu zależy od nominalnej prędkości maszyny, a bardziej od tego, jak szybko i niezawodnie linia może przełączać się między produktami. Czas konfiguracji, zarządzanie programem i interakcja operatora odgrywają znaczącą rolę w codziennej wydajności.

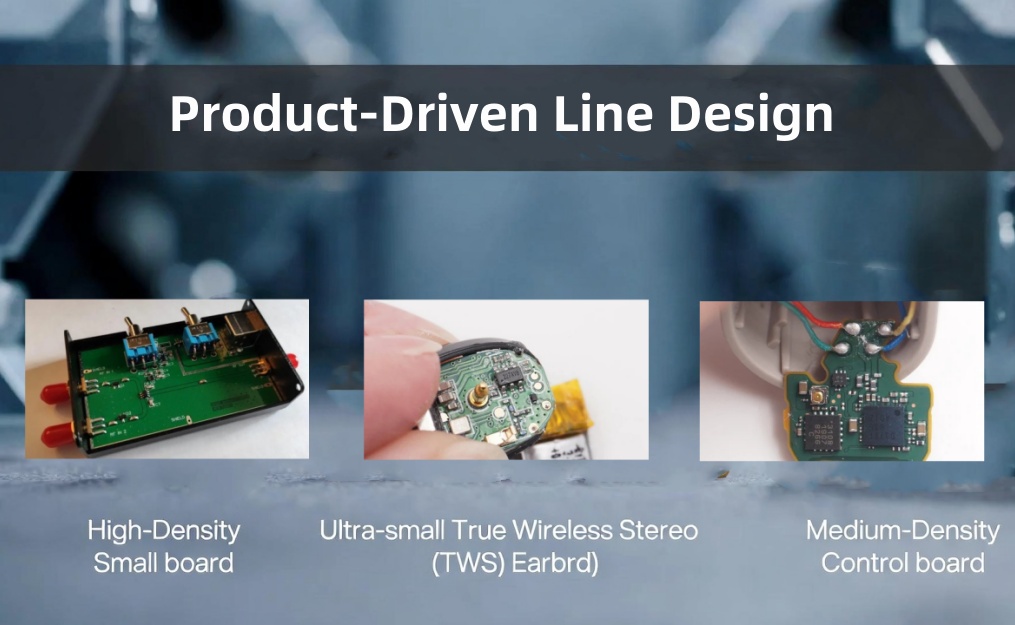

Decyzje dotyczące projektu produktu bezpośrednio kształtują wymagania linii SMT. Kompaktowe urządzenia konsumenckie często łączą komponenty o drobnej podziałce, gęste układy, struktury ekranujące i mieszaną masę termiczną na jednej płytce drukowanej. Te cechy zwiększają wrażliwość na różnice w procesach drukowania, umieszczania i rozpływu.
Z operacyjnego punktu widzenia wczesne zrozumienie ograniczeń wynikających z projektu pomaga uniknąć kosztownej rekonfiguracji lub dostrajania procesu po rozpoczęciu masowej produkcji.
Elektronika użytkowa o dużej gęstości zazwyczaj obejmuje drobne układy BGA, QFN, CSP i miniaturowe elementy pasywne. Układy PCB są ciasne, a marginesy lutowania wąskie. W tych zastosowaniach spójność ma większe znaczenie niż najwyższa wydajność.
Czynnikiem ograniczającym rzadko jest to, czy maszyna może osiągnąć daną specyfikację w idealnych warunkach. Zamiast tego wyzwaniem jest utrzymanie powtarzalnych wyników w długich seriach produkcyjnych, wielu zmianach i częstych zmianach materiałów.
Produkty takie jak słuchawki douszne TWS wiążą się z innym zestawem wyzwań. Płytki PCB są niezwykle małe, tolerancje paneli są wąskie, a różnice w produktach są częste. Dokładność mocowania, stabilność obsługi płytki i szybkie przełączanie programów stają się krytyczne.
W takich środowiskach nawet niewielkie nieefektywności podczas zmiany mogą znacząco wpłynąć na ogólną przepustowość. Linia SMT zaprojektowana z myślą o elastyczności często przewyższa konfigurację o większej prędkości, ale z mniejszymi możliwościami dostosowania.
Inteligentne urządzenia domowe i konsumenckie tablice sterujące zwykle charakteryzują się umiarkowaną gęstością komponentów w połączeniu z szeroką gamą jednostek SKU. Wielkość produkcji może się znacznie różnić w zależności od modelu, a prognozowanie popytu jest często niepewne.
W przypadku tych produktów projekt linii SMT musi zapewniać równowagę pomiędzy elastycznością i stabilną mocą wyjściową. Sprzęt powinien obsługiwać zarówno częste zmiany modeli, jak i ciągłą produkcję bez nadmiernego wysiłku związanego z konfiguracją.
Wrażliwa na koszty elektronika użytkowa kładzie nacisk na kontrolę wydajności i wydajność operacyjną. Chociaż gęstość komponentów może być niższa, wolumeny są często duże, a nawet niewielki odsetek defektów może mieć zauważalny wpływ na rentowność.
W takich przypadkach niezawodność sprzętu, łatwość konserwacji i długoterminowa stabilność procesu zazwyczaj zapewniają większą wartość niż zaawansowane funkcje, które oferują ograniczone korzyści praktyczne.

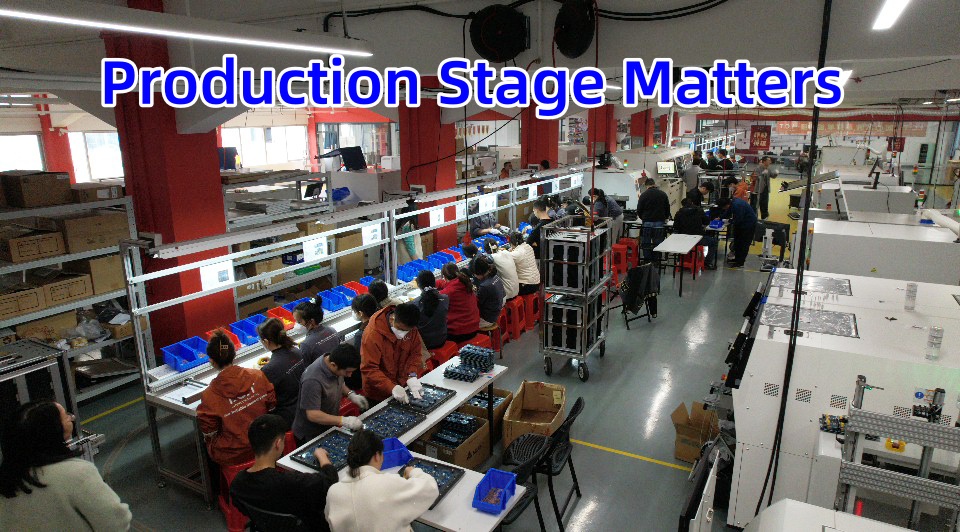

Na etapach prototypowania i wprowadzania nowego produktu wielkość produkcji jest niewielka, a projekty często się zmieniają. Linia SMT powinna umożliwiać szybkie tworzenie programu, łatwą konfigurację podajnika i intuicyjną obsługę.
Nadmierne inwestycje w szybką automatyzację na tym etapie często prowadzą do niewykorzystania mocy produkcyjnych i niepotrzebnej złożoności. Prostsze, bardziej elastyczne konfiguracje zwykle obsługują szybsze cykle uczenia się i płynniejsze przejście do produkcji masowej.
Gdy produkt wejdzie do produkcji o stabilnym wolumenie, priorytety się zmieniają. Stała wydajność, przewidywalna jakość i zmniejszona zależność od operatora stają się ważniejsze niż absolutna elastyczność.
Na tym etapie kontrola procesu i integracja inspekcji odgrywają większą rolę w utrzymaniu wydajności w czasie. Wybór sprzętu powinien kłaść nacisk na niezawodność i powtarzalność, a nie na główne specyfikacje.
Szybko rozwijające się marki elektroniki użytkowej stoją przed innym wyzwaniem: skalowaniem produkcji bez zamykania się w sztywnych systemach. Linie SMT należy projektować z myślą o rozbudowie, umożliwiając dodanie dodatkowej wydajności lub automatyzacji bez większych zakłóceń.
Ze strategicznego punktu widzenia układy modułowe i ustandaryzowane interfejsy zapewniają bezpieczniejszą ścieżkę rozwoju niż wysoce spersonalizowane, sztywne konfiguracje.
Z praktycznego doświadczenia produkcyjnego wynika, że większość długoterminowych problemów z SMT nie jest spowodowana ekstremalnymi ograniczeniami technicznymi, ale drobnymi niespójnościami, które kumulują się w czasie.
Drukowanie pasty lutowniczej pozostaje jednym z najważniejszych procesów na liniach SMT elektroniki użytkowej. Dokładność początkowej konfiguracji jest ważna, ale długoterminowa powtarzalność jest często prawdziwym wyróżnikiem.
Drukarka, która utrzymuje stabilną wydajność po zmianie szablonu, wymianie materiałów i zmianie operatora, w większym stopniu przyczynia się do utrzymania stałej wydajności niż marginalna poprawa czasu cyklu.
Maszyny typu pick and place muszą obsługiwać szeroką gamę rozmiarów komponentów, typów opakowań i orientacji. W produkcji o dużym zróżnicowaniu zarządzanie podajnikami, stabilność obrazu i efektywne przełączanie programów mają większy wpływ na rzeczywistą produktywność niż maksymalna prędkość odkładania.
Sprzęt, który zmniejsza złożoność konfiguracji i minimalizuje regulacje zależne od operatora, często zapewnia lepszą ogólną wydajność.
Piece rozpływowe są często niedoceniane podczas planowania linii SMT. Kompaktowe płyty konsumenckie o mieszanej masie termicznej wymagają stabilnych i powtarzalnych profili termicznych, aby uniknąć defektów, takich jak nagrobki, puste przestrzenie lub niewystarczające zwilżenie.
System rozpływowy powinien zapewniać spójne zachowanie termiczne różnych produktów bez konieczności ciągłego dostosowywania profilu.

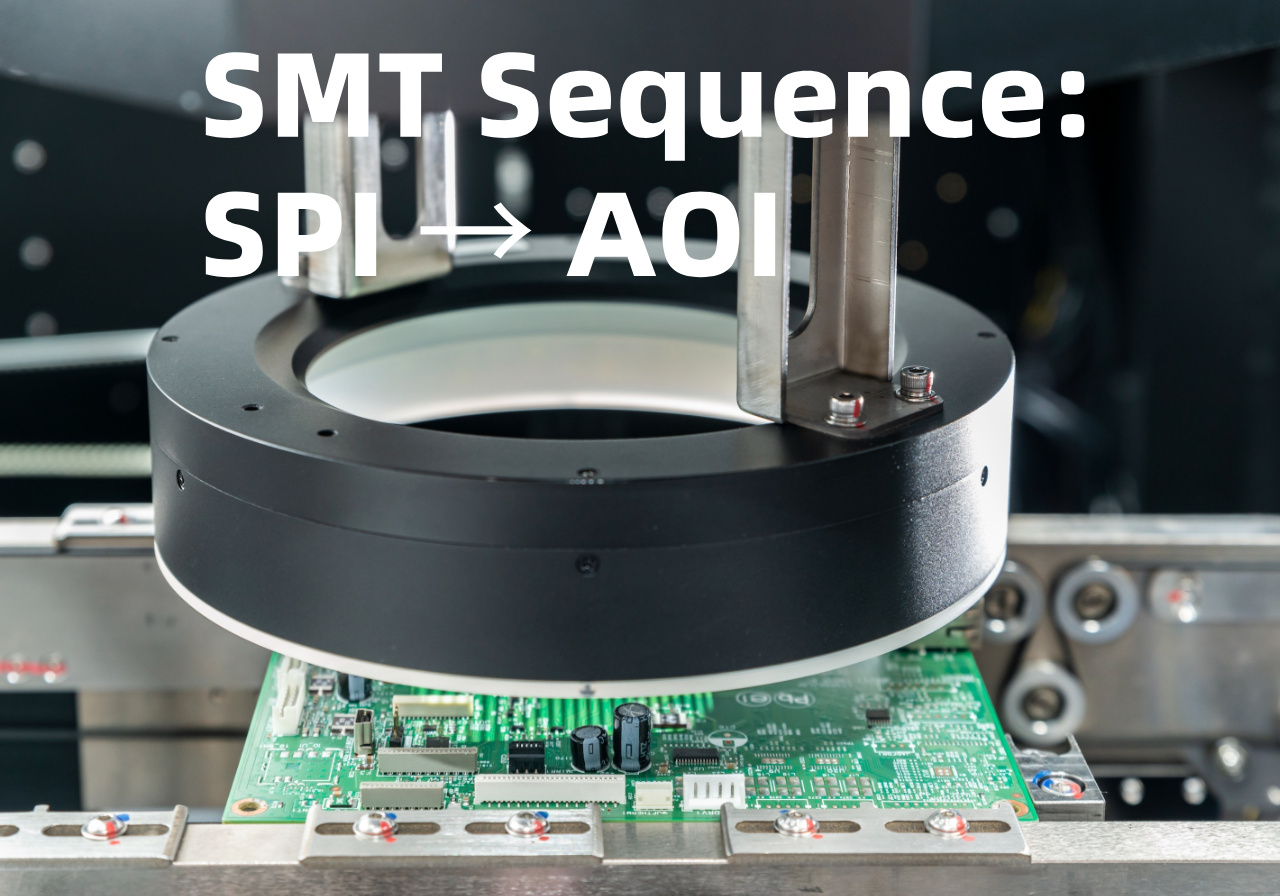

Inspekcja dodaje największą wartość, gdy wspiera kontrolę procesu, a nie działa wyłącznie jako filtr defektów. Właściwe rozmieszczenie SPI i AOI umożliwia wczesne wykrycie dryftu procesu, redukując ilość odpadów i przeróbek.
Celem nie jest maksymalny zasięg inspekcji, ale informacja zwrotna, która może usprawnić procesy na wcześniejszych etapach.

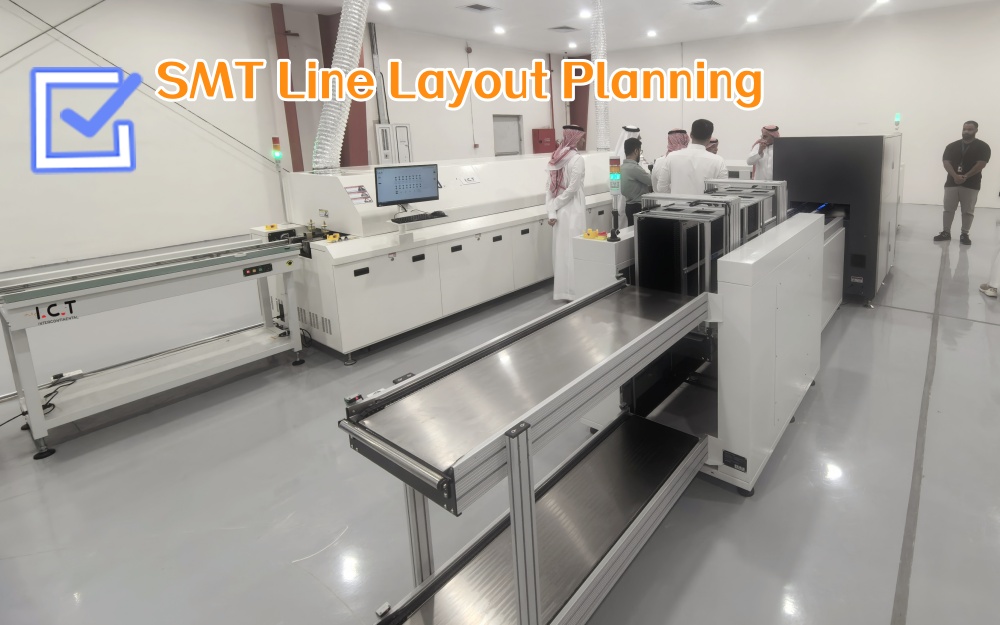

W przypadku produkcji elektroniki użytkowej przestrzeń fabryczna jest często ograniczona. Układy o liniach prostych są proste i wydajne, ale wymagają większej powierzchni. Układy w kształcie litery U mogą zmniejszyć zajmowaną powierzchnię i poprawić interakcję operatora, chociaż wymagają dokładnego planowania przepływu materiałów.
Optymalny wybór zależy od asortymentu produktów, dostępności siły roboczej i planów przyszłej ekspansji.
Wydajny przepływ materiału ogranicza błędy obsługi i czas przezbrajania. Układ linii SMT powinien zapewniać intuicyjny ruch operatora, przejrzyste ścieżki materiałów i minimalny ruch poprzeczny.
W środowiskach o dużym zróżnicowaniu niewielkie nieefektywności w transporcie materiałów mogą skutkować znaczącymi przestojami.
Przyszłą rozbudowę należy rozważać już na etapie projektowania. Zapewnienie miejsca na dodatkowy sprzęt, wykorzystanie standardowych interfejsów przenośników i zachowanie elastyczności układu pomagają chronić długoterminową inwestycję.

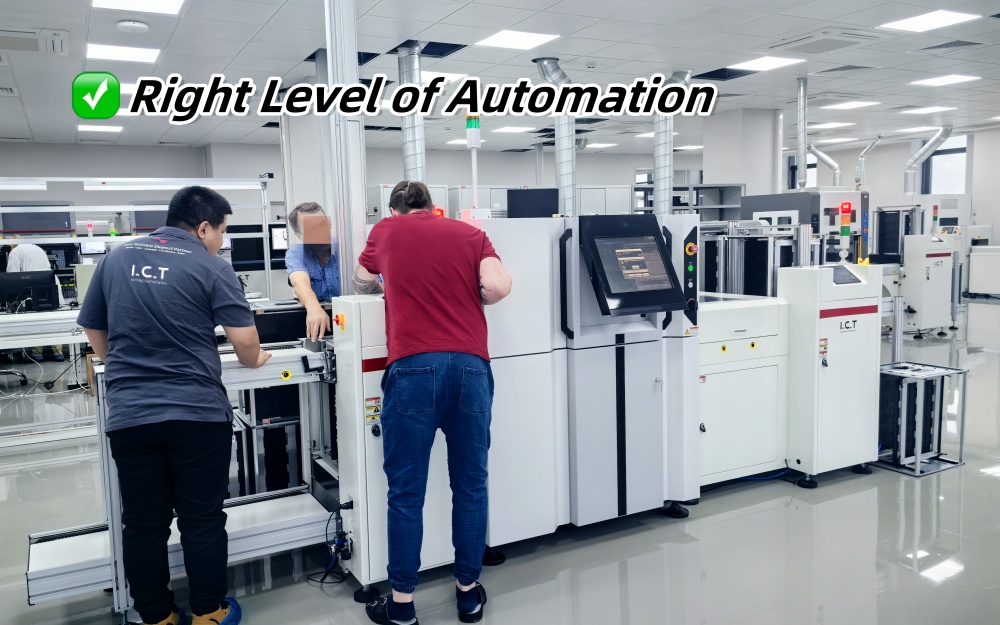

Automatykę należy stosować wybiórczo. W pełni automatyczne linie SMT zapewniają wysoką wydajność w stabilnych scenariuszach o dużym wolumenie, ale mogą zmniejszać elastyczność podczas częstych zmian.
Rozwiązania półautomatyczne często zapewniają zrównoważone podejście producentom zajmującym się różnorodnymi produktami elektroniki użytkowej.
Lokalne koszty pracy i poziom umiejętności siły roboczej wpływają na optymalny stopień automatyzacji. W regionach o umiarkowanych kosztach pracy i doświadczonych operatorach nadmierna automatyzacja może nie zapewnić proporcjonalnych korzyści.
Wybór sprzętu powinien odzwierciedlać realistyczne warunki pracy, a nie teoretyczny wzrost wydajności.
Nadmierna automatyzacja może zwiększyć złożoność konfiguracji i obciążenie konserwacyjne. Na wczesnych etapach produkcji prostsze systemy często umożliwiają szybsze dostosowanie się do zmian projektowych i zmieniającego się popytu.
Strategiczne rozmieszczenie inspekcji umożliwia wczesną identyfikację problemów procesowych. Nadmiarowa kontrola zwiększa koszty, niekoniecznie poprawiając jakość.
Skuteczne strategie inspekcji skupiają się na zapobieganiu rozprzestrzenianiu się defektów, a nie na dokumentowaniu awarii.
Dane z inspekcji powinny uwzględniać zmiany w procesie. Bez ustrukturyzowanej analizy danych wyniki inspekcji mają ograniczoną wartość.
Połączony przepływ danych umożliwia ciągłe doskonalenie i długoterminową stabilność plonów.
Chociaż elektronika użytkowa generalnie podlega mniejszym wymogom regulacyjnym w zakresie identyfikowalności niż produkty motoryzacyjne, podstawowa identyfikowalność wspiera analizę jakości, zarządzanie gwarancjami i odpowiedzialność dostawców.
Błędy te rzadko są widoczne podczas fabrycznych testów odbiorczych, ale często ujawniają się kilka miesięcy po rozpoczęciu masowej produkcji.
Koncentrowanie się wyłącznie na szybkości lub kosztach początkowych często prowadzi do wyższych wydatków długoterminowych z powodu przestojów, przeróbek i niestabilności procesu.
Czas przełączenia bezpośrednio wpływa na wydajność w środowiskach o dużym zróżnicowaniu. Linie zoptymalizowane tylko pod kątem przepustowości nominalnej mogą słabo działać w codziennej pracy.
Dostępność konserwacji, dostępność części zamiennych i jakość wsparcia technicznego znacząco wpływają na długoterminową wydajność sprzętu.
W takich liniach priorytetem są elastyczne systemy rozmieszczania, obsługa kompaktowych płyt i wydajne zarządzanie programami w celu obsługi częstych zmian produktów.
Zrównoważona konfiguracja kładzie nacisk na stabilne drukowanie, elastyczne rozmieszczenie i umiarkowaną automatyzację, aby dostosować się do różnych wielkości produkcji.
Skalowalne projekty umożliwiają producentom rozpoczęcie od podstawowej konfiguracji i zwiększanie wydajności w miarę wzrostu zapotrzebowania, zmniejszając ryzyko początkowe.
Dostawcy posiadający praktyczne doświadczenie w elektronice użytkowej są lepiej przygotowani do przewidywania wyzwań produkcyjnych i zalecania odpowiednich konfiguracji.
Skuteczna instalacja i szkolenie skracają czas rozruchu i pomagają operatorom szybciej osiągnąć stabilną produkcję.
Niezawodne wsparcie w całym cyklu życia ogranicza nieplanowane przestoje i chroni długoterminową inwestycję.
Typ produktu i charakterystyka PCB
Obecna i przyszła wielkość produkcji
Przestrzeń fabryczna, siła robocza i plan rozwoju
Dobrze dobrana linia SMT nie jest definiowana przez pojedyncze maszyny, ale przez to, jak skutecznie cały system wspiera ewolucję produktu, stabilność produkcji i rozwój biznesu. W produkcji elektroniki użytkowej sukces zależy od zbudowania linii produkcyjnej, która będzie w stanie dostosować się tak szybko, jak sam rynek.
Jeśli planujesz lub optymalizujesz linię SMT do produkcji elektroniki użytkowej, niezbędne jest dokładne zrozumienie produktu i etapu produkcji. Aby przeprowadzić praktyczną dyskusję dotyczącą inżynierii, opartą na rzeczywistych warunkach fabrycznych, skontaktuj się z nami. > > > > > > >
1. Czym linie SMT dla elektroniki użytkowej różnią się od innych branż?
Linie SMT elektroniki użytkowej muszą obsługiwać duży asortyment, częste zmiany i szybki rozwój, a nie długoterminową stabilność pojedynczego produktu.
2. Czy w przypadku elektroniki użytkowej zawsze konieczna jest w pełni automatyczna linia SMT?
Nie. W przypadku produktów znajdujących się na wczesnym etapie lub często zmieniających się, półautomatyczne lub modułowe linie SMT często zapewniają lepszą rzeczywistą wydajność.
3. Który proces SMT ma największy wpływ na wydajność?
Drukowanie pasty lutowniczej i kontrola temperatury rozpływu mają zazwyczaj największy wpływ na spójność wydajności.
4. Jak zaplanować inspekcję SMT?
Inspekcja powinna być tak zorganizowana, aby zapewniać przydatne informacje zwrotne na temat procesu, a nie tylko wykrywać defekty.
