Urządzenie ładujące/rozładowujące SMT PCB
I.C.T
| Ilość： | |
|---|---|

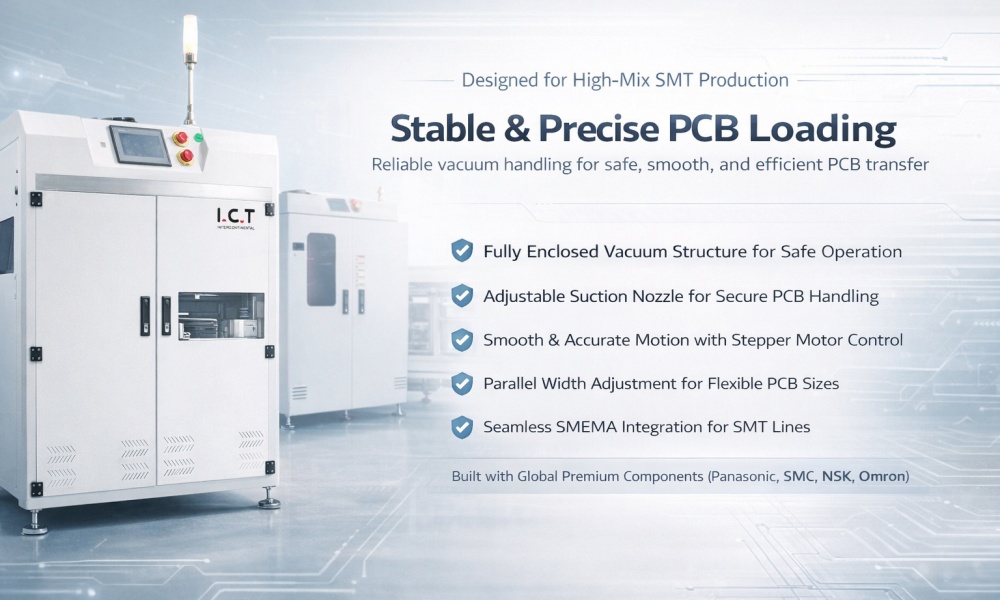

| Ładowarka PCB typu gołego próżniowego
Ładowarka PCB typu Bare Vacuum została zaprojektowana do użytku w zautomatyzowanych liniach produkcyjnych SMT, zapewniając precyzyjne i wydajne ładowanie płytek PCB. Posiada regulowaną moc ssania, zapewniając bezpieczną obsługę różnych typów PCB, a jego duża prędkość pracy skraca przestoje i zwiększa wydajność produkcji. Ładowarka ta płynnie integruje się z innymi urządzeniami poprzez interfejs SMEMA, co czyni ją doskonałym wyborem dla zautomatyzowanych linii produkcyjnych. Jego konfigurowalna konstrukcja sprawia, że można go dostosować do różnorodnych środowisk produkcyjnych, zapewniając idealne dopasowanie do konfiguracji produkcyjnej.
| Zaawansowana technologia próżni i mocowania
Ładowarka PCB typu Bare Vacuum zapewnia bezpieczny transport płytek PCB przez linię produkcyjną bez ryzyka uszkodzenia. Wykorzystując precyzyjną technologię kontroli próżni, gwarantuje płynną i stabilną obsługę, co ma kluczowe znaczenie dla utrzymania stałej jakości produktu w całym procesie produkcyjnym.
Zaprojektowany z myślą o wszechstronności, ładowarka PCB automatycznie dostosowuje siłę ssania w zależności od rozmiaru i grubości każdej płytki PCB. Ta dynamiczna regulacja ssania zapewnia, że ładowarka może z łatwością obsługiwać szeroką gamę typów desek, dzięki czemu może sprostać wymaganiom zarówno środowisk produkcyjnych o dużej objętości, jak i o dużym zróżnicowaniu.
Wysoka prędkość ładowarki pozwala na szybki czas transferu, redukując całkowity cykl produkcyjny. Przyczynia się to do wyższej wydajności linii i zminimalizowanych przestojów, zapewniając płynny przebieg procesu produkcyjnego i maksymalną wydajność przez cały dzień.
Ładowarka PCB typu Bare Vacuum jest wyposażona w interfejsy komunikacyjne SMEMA, umożliwiające bezproblemową integrację z innymi urządzeniami SMT, takimi jak maszyny typu pick-and-place, piece rozpływowe i systemy AOI. Integracja ta zapewnia harmonijną pracę całej linii produkcyjnej, zwiększając wydajność i zmniejszając potrzebę ręcznej interwencji.
Wysokość transportową ładowarki można dostosować do różnych środowisk produkcyjnych, co czyni ją uniwersalnym wyborem dla fabryk o ograniczonej przestrzeni lub specyficznych potrzebach konfiguracyjnych. Ta możliwość regulacji zapewnia płynną integrację ładowarki z istniejącą linią SMT, niezależnie od układu podłogi.
| Specyfikacja
| Item | Translacyjna ładowarka próżniowa | Odkurzacz i ładowarka do magazynków | ||
|---|---|---|---|---|
| Model | VL330 | VL460 | VL1200 | VM330 |
| Wymiar (mm) | 600 × 1002 × 1300 | 800 × 1270 × 1300 | 1450 × 1200 × 1300 | 650 × 1050 × 1300 |
| Rozmiar PCB (mm) | 50 × 50 ~ 450 × 330 | 50 × 50 ~ 530 × 460 | 50 × 50 ~ 1200 × 350 (konfigurowalny) | 50 × 50 ~ 450 × 330 |
| Pojemność PCB | 400 szt. (grubość 0,6 mm) | 400 szt. (grubość 0,6 mm) | 100 szt. (grubość 0,6 mm) | 400 szt. (grubość 0,6 mm) |
| Czas cyklu | Około. 12 sekund lub określ | Około. 12 sekund lub określ | Około. 15 sekund lub określ | Około. 12 sekund lub określ |
| System sterowania | PLC | PLC | PLC | PLC |
| Moc | Maks. 150 VA | Maks. 150 VA | Maks. 150 VA | Maks. 150 VA |
| Dopływ powietrza | 4–6 barów, 10 l/min | 4–6 barów, 10 l/min | 4–6 barów, 10 l/min | 4–6 barów, 10 l/min |
| Wysokość transportowa | 900 ± 20 mm (możliwość dostosowania) | 900 ± 20 mm (możliwość dostosowania) | 900 ± 20 mm (możliwość dostosowania) | 900 ± 20 mm (możliwość dostosowania) |
| Kierunek PCB | Od lewej do prawej lub od prawej do lewej | Od lewej do prawej lub od prawej do lewej | Od lewej do prawej lub od prawej do lewej | Od lewej do prawej lub od prawej do lewej |
| Komunikacja | SMEMA (wejście i wyjście) | SMEMA (wejście i wyjście) | SMEMA (wejście i wyjście) | SMEMA (wejście i wyjście) |
| Zasilanie | 1 faza AC 220 V 50/60 Hz (Opcja: 110 V–380 V) | 1 faza AC 220 V 50/60 Hz (Opcja: 110 V–380 V) | 1 faza AC 220 V 50/60 Hz (Opcja: 110 V–380 V) | 1 faza AC 220 V 50/60 Hz (Opcja: 110 V–380 V) |
| Waga | 130 kg | 150 kg | 380 kg | 120 kg |
| Opcja | Automatyczna regulacja szerokości | Automatyczna regulacja szerokości | Automatyczna regulacja szerokości | Automatyczna regulacja szerokości |
| Powiązany sprzęt SMT
Aby zbudować kompletną linię produkcyjną SMT pod klucz, ICT oferuje pełną gamę kompatybilnych maszyn. Nasze rozwiązania obejmują automatyczne drukarki, , szybkie maszyny typu pick-and-place, , piece rozpływowe, , systemy AOI , przenośniki, depanelizatory i maszyny do rozładunku PCB . Cały sprzęt został zaprojektowany tak, aby płynnie ze sobą współpracował, pomagając klientom tworzyć wydajne, oszczędzające miejsce układy, takie jak linie w kształcie litery U, które pasują do ciasnych hal produkcyjnych przy jednoczesnym zachowaniu wysokiej wydajności.
| Udany projekt klienta w Arabii Saudyjskiej
We wrześniu 2025 r. inżynierowie ICT udali się do Arabii Saudyjskiej, aby pomóc klientowi w instalacji i szkoleniu.
Klient, producent domowego oświetlenia LED, potrzebował w pełni zautomatyzowanej linii produkcyjnej SMT. Dostarczyliśmy rozwiązanie składające się z 13 maszyn o łącznej długości około 29 metrów. Dostępna przestrzeń miała jednak zaledwie 21 metrów długości i 5 metrów szerokości. Po konsultacjach zaprojektowaliśmy linię produkcyjną w kształcie litery U o długości 16 metrów i szerokości 2,7 metra. Po 2 dniach instalacji i 6 dniach szkoleń i wsparcia technicznego system został pomyślnie przekazany klientowi.
| Profesjonalna obsługa i szkolenia
ICT oferuje kompleksowe wsparcie w celu zapewnienia sprawnego działania Twojej linii produkcyjnej SMT. Nasze usługi obejmują instalację sprzętu i debugowanie, a także obszerne szkolenia w zakresie obsługi i konserwacji maszyn. Zapewniamy całodobową zdalną pomoc techniczną, aby szybko rozwiązać wszelkie problemy. Ponadto dostępne są regularne usługi konserwacyjne, które pozwalają utrzymać najwyższą wydajność sprzętu, minimalizując przestoje i wydłużając żywotność maszyn.
| Co mówią nasi klienci
„Sprzęt i usługi ICT są na najwyższym poziomie. Proces instalacji i szkolenia przebiegł sprawnie, a zespół pomocy technicznej zawsze szybko reagował. Wydajność naszej produkcji znacznie wzrosła od czasu zainstalowania ładowarki PCB typu Bare Vacuum.” — Producent oświetlenia LED, Arabia Saudyjska
„Precyzja ładowarki i łatwość integracji z naszą istniejącą linią sprawiły, że był to właściwy wybór dla naszych potrzeb. Działa niezawodnie w naszym środowisku produkcyjnym na dużą skalę.” — Producent elektroniki użytkowej
| Certyfikaty jakości
Produkty ICT cieszą się międzynarodowym uznaniem i certyfikatami spełniającymi wysokie standardy, w tym:
Certyfikat CE
Zarządzanie jakością ISO 9001
Zgodność z dyrektywą RoHS
Certyfikat UL
Certyfikaty te gwarantują najwyższą jakość, dając Państwu pewność wydajności i bezpieczeństwa naszych urządzeń.
| O ICT – Twój niezawodny partner SMT
ICT jest wiodącym producentem sprzętu SMT, dostarczającym kompleksowe rozwiązania dla produkcji elektroniki. Nasz asortyment produktów obejmuje maszyny typu pick-and-place, piece rozpływowe, drukarki automatyczne i ładowarki PCB. Dzięki silnemu zespołowi badawczo-rozwojowemu i najnowocześniejszym zakładom produkcyjnym jesteśmy zaangażowani w produkcję niezawodnego sprzętu o wysokiej wydajności. Nasze produkty zostały zaprojektowane przy użyciu najnowocześniejszych technologii i są objęte globalnym wsparciem, aby zapewnić płynne działanie linii produkcyjnej niezależnie od lokalizacji.
