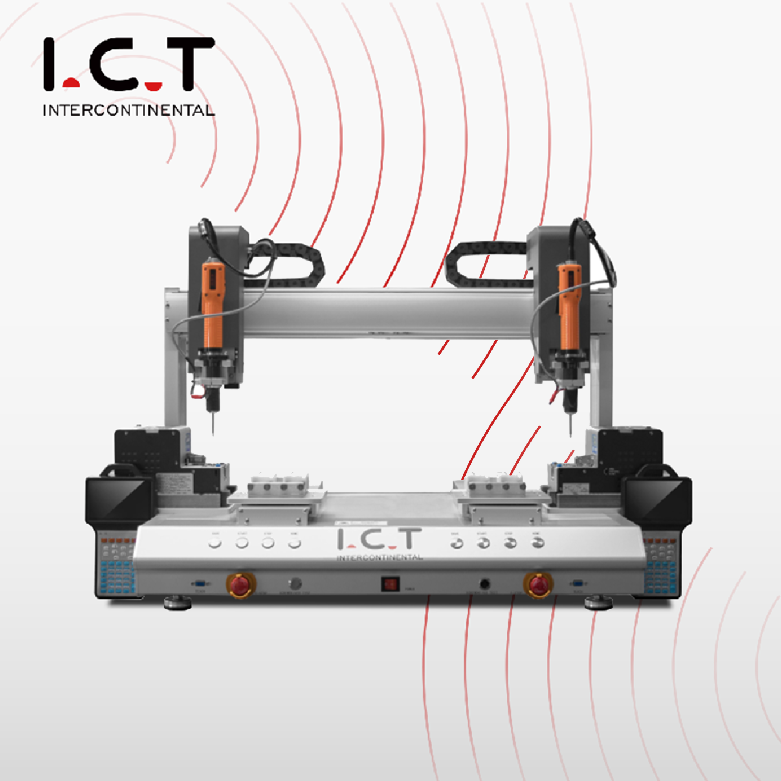

ICT-SCR640
I.C.T
| Ilość： | |
|---|---|
| Wkręcanie śrub do komputerów stacjonarnych dla małych zespołów

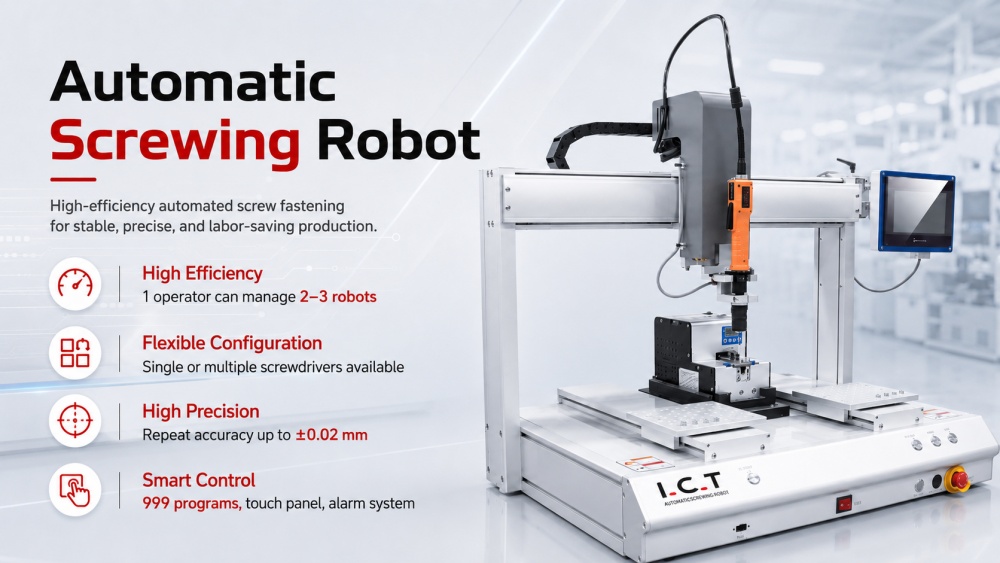

Robot wkrętakowy Fastening Desktop TM jest przeznaczony dla fabryk, które potrzebują kompaktowej stacji blokowania śrub do powtarzalnych prac montażowych. Wewnątrz urządzenia za mocowanie odpowiada elektryczny wkrętak, natomiast automatyczny podajnik ślimakowy przygotowuje wkręty do każdego cyklu. Te dwie sekcje robocze ograniczają ręczne zbieranie i pomagają operatorom utrzymać bardziej regularne tempo. System nadaje się do płytek elektronicznych, osłon z tworzyw sztucznych, części LED, małych instrumentów i obudów produktów ze stałymi pozycjami śrub. W przypadku fabryk odchodzących od wyłącznie ręcznego dokręcania śrub ta konstrukcja typu desktop stanowi praktyczny krok w kierunku czystszego i bardziej stabilnego montażu.
| Funkcja automatycznego robota wkręcającego
Łatwe programowanie
Nie każda fabryka chce dużej, wbudowanej komórki automatyki. Wiele pomieszczeń montażowych potrzebuje mniejszego stanowiska, które można umieścić w pobliżu istniejących operatorów, stanowisk testowych lub zaplecza montażowego. Robot wkrętakowy Fastening Desktop TM odpowiada na te potrzeby dzięki kompaktowemu układowi i przejrzystemu obszarowi roboczemu. Może wspierać mocowania produktów bez zajmowania zbyt dużej powierzchni. W przypadku klientów porównujących robota śrubokrętowego projekt pulpitu jest przydatny, gdy rozmiar produktu jest umiarkowany, trasa wkrętów jest ustalona, a zespół chce automatyzacji bez przebudowy całego warsztatu.

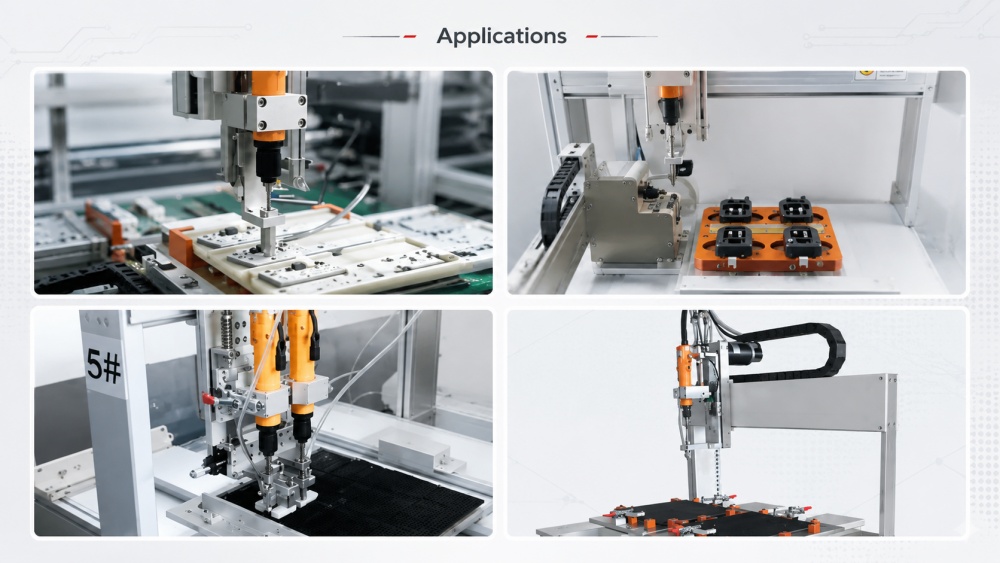

Luźne śruby stwarzają przez cały dzień drobne problemy: upuszczone śruby, pomieszane śruby, nieprawidłowe umieszczenie i wolniejsze ruchy operatora. Automatyczny podajnik pomaga lepiej uporządkować zapas śrub przed każdą czynnością wkręcania. Zamiast prosić pracowników o ręczne wybieranie każdej śruby, automatyczny śrubokręt pobiera śruby przez system podawania i kontynuuje proces blokowania w ustalonych punktach. Jest to przydatne w przypadku małych śrub stosowanych w elektronice, zespołach LED, modułach sterujących i małych obudowach. Lepsza obsługa śrub sprawia, że stacja jest czystsza i zmniejsza drobne opóźnienia, które sumują się podczas produkcji.
Robot stacjonarny jest cenny, gdy ten sam produkt musi być montowany wielokrotnie. Robot wkrętakowy Fastening Desktop TM wykorzystuje kontrolowany ruch osi, aby osiągnąć zapisane pozycje śrub. Dzięki dokładności powtarzalności do ±0,02 mm system pomaga zachować spójność ścieżki sterownika we wszystkich partiach. Operatorzy mogą uczyć pozycji, przechowywać program i przywracać go, gdy ten sam model powróci. Ta metoda mocowania śrubowego za pomocą robota biurkowego jest szczególnie przydatna w przypadku produkcji średnionakładowej, gdzie liczy się stabilne pozycjonowanie, ale automatyzacja pełnej linii może nie być konieczna.
Stacja śrubowa działa lepiej, gdy osprzęt, produkt, śruba i ruch operatora są zaplanowane razem. ICT może przejrzeć próbki produktów lub rysunki przed potwierdzeniem zakresu roboczego, koncepcji osprzętu i rozmieszczenia sterowników. Zautomatyzowana maszyna do wkręcania może wyglądać prosto z zewnątrz, ale prawdziwy wynik zależy od trzymania produktu i komfortu załadunku. Niektóre aplikacje wymagają pojedynczej platformy, podczas gdy inne mogą wymagać konstrukcji dwuplatformowej lub wieloosiowej. W przypadku projektów typu wieloosiowego stołu obrotowego z robotem śrubowym Tm lub robotem ze śrubą blokującą planowanie układu powinno najpierw podążać za procesem produktu.
| Specyfikacja automatycznego robota wkręcającego

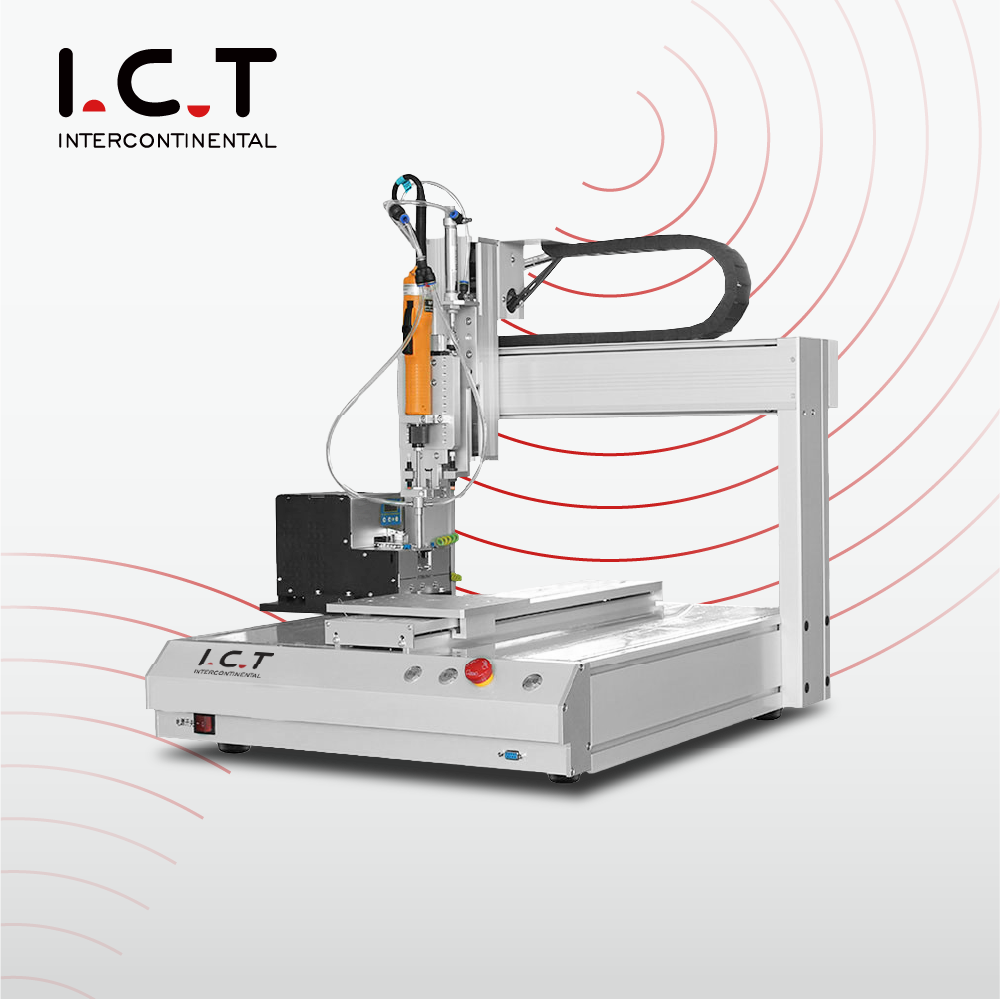

| Pozycja | I.CT-SCR300 | I.CT-SCR540 | I.CT-SCR640 |
|---|---|---|---|
| Maks. Rozmiar zakresu | 300 × 300 mm, Z: 80 mm | 500 × 400 mm, Z: 80 mm | 600 × 400 mm, Z: 80 mm |
| Numer głowy | 1 | 1 | 2 |
| Numer platformy | 1 | 2 | 2 |
| Maksymalna prędkość ruchu | Oś X/Y: 600 mm/s, oś Z: 400 mm/s | Oś X/Y: 600 mm/s, oś Z: 400 mm/s | Oś X/Y: 600 mm/s, oś Z: 400 mm/s |
| Śrubokręt | SD/KILEWS/HIOS | SD/KILEWS/HIOS | SD/KILEWS/HIOS |
| Podawanie ślimakowe | Pick and Place, magnetyczne | Pick and Place, magnetyczne | Pick and Place, magnetyczne |
| System alarmowy | Zdemontowany alarm | Zdemontowany alarm | Zdemontowany alarm |
| Powtórz dokładność | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Pamięć | 999 programów | 999 programów | 999 programów |
| Programowanie | Program nauczania trakcji | Program nauczania trakcji | Program nauczania trakcji |
| Tryb jazdy | Silnik z zamkniętą pętlą | Silnik z zamkniętą pętlą | Silnik z zamkniętą pętlą |
| Tryb sterowania | Demonstrator + Panel Dotykowy | Demonstrator + Panel Dotykowy | Demonstrator + Panel Dotykowy |
| Ciśnienie powietrza | 4,5–6 kg/cm² | 4,5–6 kg/cm² | 4,5–6 kg/cm² |
| Zasilacz | AC 220 ±10%, 50/60 Hz; Opcjonalnie napięcie prądu przemiennego 110 V | AC 220 ±10%, 50/60 Hz; Opcjonalnie napięcie prądu przemiennego 110 V | AC 220 ±10%, 50/60 Hz; Opcjonalnie napięcie prądu przemiennego 110 V |
| Wymiar | 670 × 540 × 690 mm | 670 × 590 × 690 mm | 1010 × 730 × 690 mm |
| Waga | Około. 70 kg | Około. 90 kg | Około. 130 kg |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
