ICT-U2
I.C.T
| Ilość： | |
|---|---|

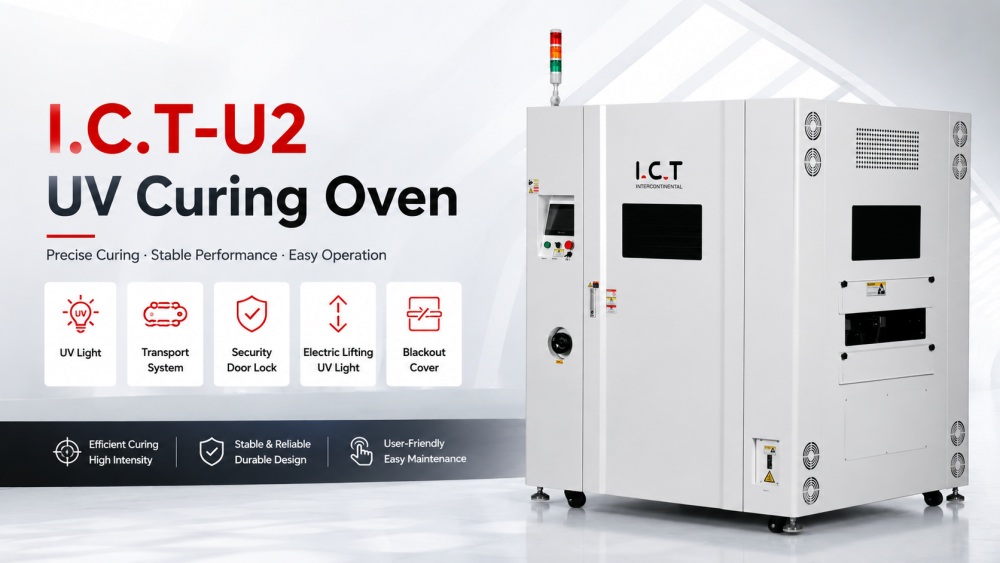

Piec do utwardzania UV ICT-U2 został zaprojektowany z myślą o szybkim i równomiernym utwardzaniu klejów, atramentów, powłok i materiałów wrażliwych na promieniowanie UV na płytkach PCB SMT. Posiada matrycę lamp UVA o dużej mocy z niezależną regulacją wysokości, panele odblaskowe zapewniające efektywne wykorzystanie energii oraz nieprzywierający system przenośników napędzany silnikami krokowymi zapewniający stabilny transport. Piekarnik obsługuje płytki PCB o szerokości do 500 mm i wysokości ±100 mm, wytrzymując obciążenie 5 kg na płytkę. Niezależne chłodzenie zapewnia bezpieczną temperaturę na wyjściu. System zapewnia spójne utwardzanie, redukuje defekty i bezproblemowo integruje się z liniami produkcyjnymi SMT SMD.

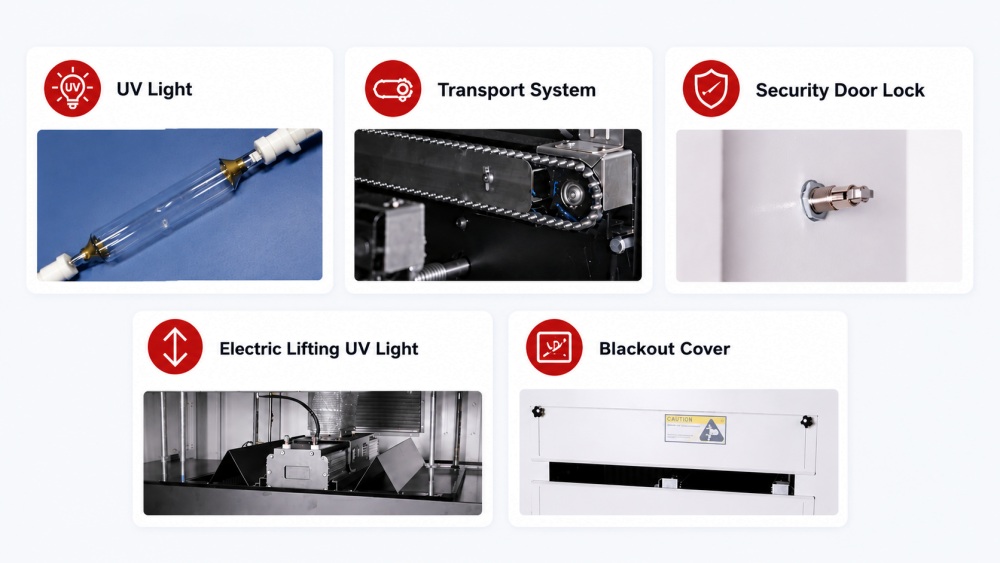

Lampy UV zapewniają równomierne napromieniowanie energią o dużej intensywności. Każda lampa może być niezależnie kontrolowana pod względem wysokości i czasu ekspozycji. Panele odblaskowe zwiększają wykorzystanie promieni UV i zmniejszają zużycie energii. Regulacja temperatury PID zapewnia dokładność ±1°C. Funkcje bezpieczeństwa obejmują wykrywanie usterek lampy, ochronę przed przegrzaniem i zintegrowane alarmy. System gwarantuje szybkie i stabilne utwardzanie klejów i powłok, wspierając wysokowydajną produkcję SMT PCB przy jednoczesnym zachowaniu integralności płytki.
W systemie przenośników zastosowano łańcuchy pokryte teflonem napędzane silnikiem krokowym. Regulowana prędkość mieści się w zakresie od 0,5 do 3,5 m/min, a system zapewnia precyzyjne pozycjonowanie deski. Czujniki światłowodowe wykrywają wejście i wyjście płytki drukowanej, zapobiegając zacięciom i nieprawidłowym podawaniu. Konstrukcja obsługuje płyty o wysokości do ±100 mm, szerokości 500 mm i wadze do 5 kg na deskę. Strefy chłodzenia utrzymują niskie temperatury wyjściowe, redukując naprężenia termiczne. To połączenie zapewnia wysoką niezawodność i stałą wydajność utwardzania na całej linii produkcyjnej SMT PCB.
| Dane techniczne:
| Specyfikacje | ICT-U2 |
| Transport | Stal nierdzewna długi łańcuch szpilkowy, 35B Długość szpilki 5 mm, dodaj tablice ze stali nierdzewnej. |
| System sterowania | PLC + ekran dotykowy |
| Prędkość przenośnika | 0,5 ~ 3,5 m/min |
| Ilość światła UV | 1 zestaw |
| Moc światła UV | 6 kW/zestaw |
| Źródło światła UV | Zespół UVA |
| Długość światła UV | 630 mm, długość łuku 500 mm |
| Długość fali głównej | 365 nm |
| Maksymalna wysokość PCBA | ± 100 mm |
| Szerokość PCBA | 50 ~ 500 mm, ręczna regulacja, wytrzymaj 5 kg |
| Metoda chłodzenia | Chłodzenie powietrza |
| Zasilanie elektryczne | 3 fazy, 380 V, 50 Hz |
| Wymiar | Dł.1500*Gł.1370*Wys.1935mm |
| Waga | Około 450 kg |
* Dane uzyskano w temperaturze otoczenia 25 ℃ i wilgotności 60%.
| NIE. | Przedmiot | Fakultatywny |
| System regulacji szerokości szyny | Automatyczna regulacja szerokości silnika | |
| Funkcja opcji | Linia powrotna deski |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
| Lista wyposażenia linii do powlekania PCBA
ICT-U2 integruje się z pełną linią do powlekania i dozowania SMT firmy ICT. Powiązany sprzęt obejmuje dozowniki strumieniowe, maszyny do powlekania konforemnego, piece do utwardzania promieniami UV, przenośniki PCB, systemy kontroli AOI i systemy depanelowania. Piec zapewnia kontrolowane utwardzanie, a maszyny do powlekania chronią szersze powierzchnie. AOI weryfikuje jakość, a depanelacja oddziela gotowe płytki PCB. Razem maszyny te tworzą ciągły przepływ pracy, który optymalizuje przepustowość, zmniejsza straty materiału i zapewnia spójne utwardzanie i suszenie PCB.
| Nazwa produktu | Cel w linii do powlekania PCBA |
|---|---|
Nakłada precyzyjne powłoki ochronne na płytki drukowane, zapewniając ochronę przed kurzem, wodoodpornością i eksplozją. | |
Utwardza powłoki światłem IR lub UV, zapewniając trwałą i silną ochronę. | |
Płynnie transportuje płytki drukowane przez linię powlekania, zapewniając wydajne przetwarzanie. | |
Dostarcza i przechowuje PCB dla linii produkcyjnej, zapewniając płynne wejście i wyjście. | |
| Powłoka konforemna AOI | Sprawdza jakość powłoki i wykrywa defekty, aby zapewnić wysokie standardy. |
| Film o sukcesie klienta
W kwietniu 2026 roku firma ICT wdrożyła pełną linię produkcyjną SMT dla portugalskiego producenta elektroniki samochodowej. Inżynierowie przeprowadzili instalację na miejscu, kalibrację linii i praktyczne szkolenie operatorów. Instruowali zespół w zakresie obsługi pieca, obsługi przenośników i rutynowej konserwacji. Klient pochwalił bezproblemową instalację, niezawodne działanie piekarnika i jasne, praktyczne szkolenie. Operatorzy byli w stanie efektywnie zarządzać linią, zapewniając spójne utwardzanie wszystkich typów PCB i powłok w trakcie całej produkcji.
| Wsparcie serwisowe i szkoleniowe
ICT zapewnia wsparcie dla całej fabryki SMT, a nie tylko poszczególnych pieców. Przed dostawą inżynierowie sprawdzają typ PCB, materiał, docelową moc wyjściową, przestrzeń roboczą i przyszłą rozbudowę. Po instalacji wsparcie obejmuje uruchomienie, szkolenie operatorów, wskazówki dotyczące konserwacji i optymalizację procesów. Inżynierowie zapewniają płynną integrację pieca do utwardzania promieniami UV ze sprzętem do powlekania, dozowania, kontroli, obsługi i usuwania paneli. Nowe fabryki otrzymują wskazówki dotyczące projektowania i produkcji próbnej. Istniejące fabryki korzystają z usprawnionego przepływu pracy, zrównoważonej pracy linii i niezawodnego, wysokowydajnego utwardzania PCB SMT.
| Co mówią nasi klienci
Klienci cenią ICT za praktyczne wskazówki i szybką reakcję. Inżynierowie zapewniają jasne instrukcje, redukując błędy i przyspieszając gotowość operatora. Opakowanie ochronne zapewnia bezpieczną wysyłkę na duże odległości. Skoordynowane zespoły sprzedaży i inżynierii szybko odpowiadają na pytania techniczne pojawiające się podczas instalacji lub produkcji. Klienci zyskują pewność podczas uruchamiania nowych linii, utrzymywania wysokiej przepustowości i osiągania stałej, wysokiej jakości utwardzania klejów, atramentów i powłok.
| Certyfikaty i standardy
Piec do utwardzania UV ICT-U2 posiada certyfikat CE i spełnia międzynarodowe standardy bezpieczeństwa. Kontrola jakości obejmuje kontrolę komponentów, weryfikację montażu, testowanie działania, potwierdzenie pakowania, śledzenie przesyłki, dokumentację instalacji i obsługę posprzedażną. Kompleksowe procedury zapewniają niezawodne i powtarzalne działanie utwardzania, minimalizują ryzyko operacyjne i utrzymują niezmiennie wysoką jakość wyników w produkcji PCB SMT.
| O firmie i fabryce ICT
ICT dostarcza kompletne rozwiązania dla SMT, DIP, powlekania, dozowania, montażu, robotyki i inteligentnych fabryk. Wewnętrzne zespoły badawczo-rozwojowe, produkcyjne, inżynieryjne, sprzedażowe i serwisowe wspierają klientów od planowania po stałą produkcję. ICT obsługiwała klientów na całym świecie w zakresie dostaw sprzętu, instalacji, szkoleń i optymalizacji procesów. Oprócz dostarczania maszyn, ICT pomaga budować fabryki od 0 do 1 i modernizuje istniejące linie od 1 do 10, zapewniając skalowalne, precyzyjne i niezawodne systemy produkcji PCB SMT.
