RX-7R
JUKI
| Ilość： | |
|---|---|
| Maszyna montażowa typu „pick and place”.
Cóż, jeśli prowadzisz nowoczesny sklep z elektroniką, potrzebujesz maszyny, która działa szybko i bezproblemowo. Ta maszyna Pick and Place firmy Juki właśnie to robi. Chwyta zarówno małe chipy, jak i większe części i umieszcza je dokładnie tam, gdzie ich miejsce na płytce drukowanej. Cała konfiguracja jest modułowa, więc możesz dodawać kolejne elementy w miarę rozwoju Twojej firmy. Kamery obserwują każdy ruch w czasie rzeczywistym. Programowanie jest proste — nie ma tu żadnych problemów. Wąska rama wsuwa się w zatłoczone linie. ICT zajmuje się wszystkim, od planowania po codzienną opiekę. Fabryki produkujące części samochodowe lub światła produkują więcej dobrych desek przy mniejszych problemach. W przypadku zapracowanych roślin jest to po prostu zdrowy rozsądek.
| Funkcje modelu maszyny Pick and Place JUKI
Funkcje serii RS-1R / RS-1XL
Te dwa są rodzajem elastycznym. RS-1R przepycha 47 000 części na godzinę przy rozmieszczeniu z dokładnością ±35 µm. Zajmuje płyty o wymiarach do 650 × 370 mm, a RS-1XL rozciąga je do 650 × 560 mm w przypadku większych zadań, takich jak panele oświetleniowe. Głowa Takumi zmienia się w trakcie jazdy, aby poradzić sobie z dziwnymi kształtami i mieszanymi seriami. Otrzymujesz miejsce na 112 podajników, więc zmiana produktów nie spowalnia Twojej pracy. Wizja szybko wykrywa złe ślady, a delikatna siła chroni delikatne deski. Dobrze współpracują z szybkimi modelami do wszelkiego rodzaju prac. Przełączenia przebiegają płynnie, a wydajność pozostaje stała.
Funkcje serii RX-7R / RX-8
Tutaj mieszka surowa prędkość. RX-7R osiąga prędkość 75 000 na godzinę, podczas gdy RX-8 wspina się do 100 000 dzięki sprytnej głowicy P20. Obydwa są wąskie i mają szerokość 998 mm, dzięki czemu nie zajmują miejsca na podłodze. Bez mrugnięcia okiem umieszczają żetony o wartości tak małej jak 03015. Równoległe głowy współpracują jak dobrze naoliwiony zespół. Nowe oświetlenie sprawia, że drobne części są widoczne jak w dzień. Tryb miękkiego dotyku chroni delikatne elementy. Maszyny rozmawiają ze sobą, dzieląc się znakami i stanami magazynowymi. Otrzymujesz więcej części na metr kwadratowy niż cokolwiek innego. Idealny do dużych serii małych chipów w telefonach lub sterownikach.
| Specyfikacja
| Parametr | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Szybkość umieszczania (optymalna CPH) | 47 000 | 42 000 | 75 000 | 100 000 |
| Maksymalny rozmiar płyty (mm) | 650 × 370 (pojedynczy/podwójny) | 650 × 560 | 510 × 450 (pojedynczy pas) | 510 × 450 (w przybliżeniu) |
| Minimalny rozmiar płyty (mm) | 50×50 | 50×50 | 50×50 | 50×50 |
| Wysokość elementu (maks. mm) | 25 | 25 | 3-10,5 (w zależności od głowy) | 3 |
| Najmniejszy komponent | 0201 (metryczny) | 0201 (metryczny) | 03015 (metryczny) | 0201 (około 0,4×0,2 mm) |
| Największy element (mm) | 74 kwadraty / 150×50 | 74 kwadraty / 150×50 | 25 kwadratowych | 5 kwadratów |
| Wejścia podajnika (maks.) | 112 | 112 | 76 | 56 (w przybliżeniu) |
| Dokładność umieszczenia | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40µm (w przybliżeniu) | Wysoka precyzja (wizja) |
| Szerokość maszyny (mm) | 1500 (w przybliżeniu) | 2109 | 998 | 998 |
| Typ głowy | Głowica liniowa Takumi | Głowica liniowa Takumi | Równoległe głowice obrotowe (P16S) | Głowica obrotowa P20 |
| Lista wyposażenia linii SMT

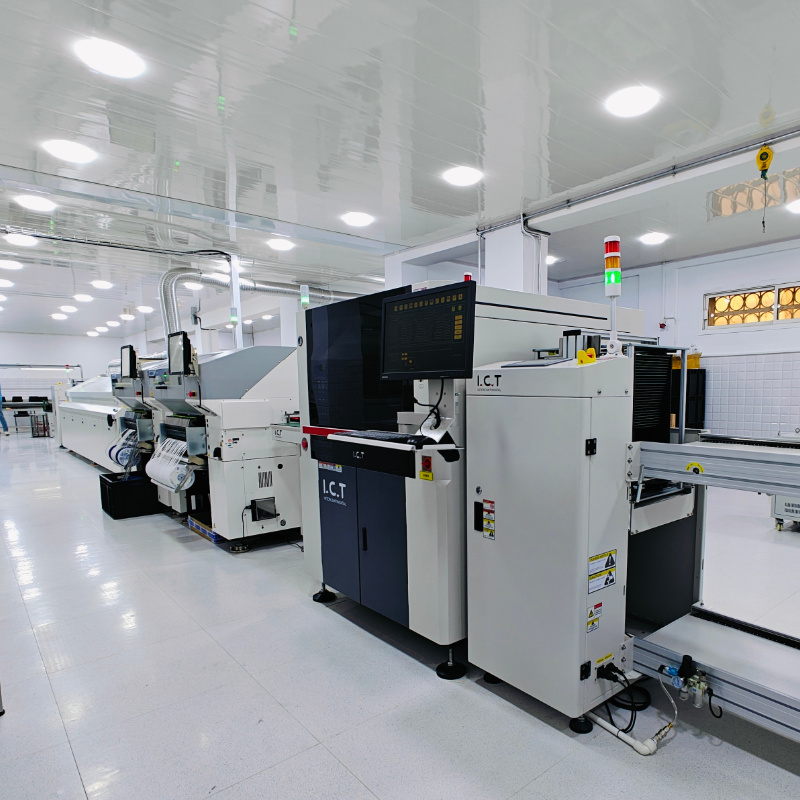

ICT buduje linie, które naprawdę dają rezultaty. Ładowarka próżniowa dostarcza deski bez skazy. Drukarka rozprowadza pastę nawet za każdym razem. Maszyna Pick and Place upuszcza każdy żeton dokładnie na cel. Wielostrefowy rozpływ blokuje lutowie w stanie stałym. AOI wychwytuje każdą pomyłkę, zanim dojdzie ona dalej. Przenośniki łączą wszystko szczelnie za pomocą buforów, aby utrzymać stały przepływ. Wydajność rośnie, koszty spadają. Nie ma nigdzie słabych punktów. Linie te codziennie radzą sobie z trudnymi zadaniami związanymi z zasilaniem pojazdów i oświetleniem. Deski wychodzą gotowe do realnego świata, a my stoimy za całością od początku do końca.
| Nazwa produktu | Cel w linii SMT |
|---|---|
| Linia SMT | W pełni automatyczna linia produkcyjna SMT do zastosowań motoryzacyjnych, LED itp |
| Ładowarka PCB | Automatycznie ładuje gołe PCB do linii. |
| Drukarka do wklejania lutu | Dokładnie drukuje pastę lutowniczą na podkładkach PCB. |
| Maszyna Pick and Place | Precyzyjnie montuje komponenty na płytkach PCB. |
| Piekarnik rozpływowy | Topi lut, tworząc solidne połączenia. |
| Maszyna SMT AOI | Sprawdza połączenia lutowane i wady umiejscowienia. |
| Maszyna SPI | Sprawdza wysokość i jakość pasty lutowniczej. |
| Film o sukcesie klienta
Klient budujący zasilacze do samochodów pozwolił nam sfilmować swoje linie. Film przeprowadzi Cię przez to wszystko. Czyste deski wsuwają się przez ładowarkę próżniową. Wklej wydruki idealnie. Następnie maszyna Pick and Place wypełnia je szybko i dokładnie. Piece rozpływowe zapewniają mocne wykończenie lutu. AOI sprawdza każde połączenie. Przenośniki, chłodnice i bufory zapewniają płynność ruchu. Po stronie DIP lutowanie falowe obsługuje części z otworami przelotowymi, płetwy obracają płytki i przeprowadzają testy ICT. Właściciel rozmawia bezpośrednio z kamerą – twierdzi, że cała konfiguracja przebiega ze sobą niemal bez przystanków. Obraz jest wyraźny od ładowacza do rozładowcy. Jakość spełnia rygorystyczne standardy samochodowe na każdej zmianie.
| Wsparcie serwisowe i szkoleniowe
Kiedy kupujesz maszynę Pick and Place, ICT nie tylko ją wysyła i odchodzi. Nasza załoga przyjeżdża, konfiguruje urządzenie i przeprowadza testy, aż będzie idealne. Szkolenie ma charakter praktyczny — operatorzy uczą się programowania, codziennej obsługi i szybkich napraw bezpośrednio na podłodze. Zdalne łącza pozwalają nam szybko rozwiązywać problemy na odległość. Regularne plany serwisowe zapewniają ostrość maszyn przez lata. Przyglądamy się całym liniom i sugerujemy mądrzejsze sposoby ich obsługi. Ulepszenia pasują łatwo. Dzięki biurom rozsianym po całej mapie pomoc pojawia się szybko, niezależnie od tego, gdzie się znajdujesz. Klienci kontynuują produkcję bez długich przerw.
| Informacje zwrotne od klientów
Ludzie, którzy obsługują te linie, mówią prosto. Podoba im się, jak nasi inżynierowie pojawiają się przygotowani i szybko rozwiązują problemy. Maszyna Pick and Place zasługuje na pochwałę za stałą prędkość i rzadkie błędy. Pakowanie odbywa się ostrożnie — maszyny za każdym razem docierają bezpiecznie. Odpowiedzi na pytania są udzielane szybko, zwykle tego samego dnia. Wsparcie wydaje się bliskie nawet w połowie świata. Linie pozostają dłuższe, a liczby rosną. Ogólnie rzecz biorąc, kupujący twierdzą, że maszyny i stojący za nimi ludzie wnoszą prawdziwą wartość do każdej zmiany.
| Certyfikaty i standardy
Każda maszyna Pick and Place posiada solidny dowód jakości. Znak CE oznacza, że spełnia rygorystyczne europejskie zasady bezpieczeństwa. RoHS nie zawiera żadnych szkodliwych substancji w środku. ISO9001 utrzymuje stałą jakość od deski kreślarskiej po dok wysyłkowy. Mnóstwo patentów obejmuje inteligentne głowy i sztuczki wzrokowe. Znaczki te informują klientów, że sprzęt jest bezpieczny dla pracowników, przyjazny dla środowiska i zbudowany z myślą o ciężkiej pracy przez lata. Możesz kupować, wiedząc, że spełnia światowe standardy.
| O firmie i fabryce ICT
ICT sprawia, że własne zespoły badawcze są zajęte wymyślaniem lepszych narzędzi. Pomysły zamieniają się w prawdziwe maszyny w dużych, czystych zakładach, gdzie każdy krok jest dokładnie sprawdzany. Liczba pracowników stale rośnie, a nowe biura otwierają się regularnie. Obsłużyliśmy ponad 1600 sklepów w 72 krajach pełnymi rozwiązaniami elektronicznymi. Rozwój wynika z dobrej pracy dzień po dniu. Surowe zasady jakości czuwają nad każdą częścią opuszczającą podłogę. Twoja maszyna Pick and Place okazuje się wytrzymała i gotowa do codziennych zadań. Naszym celem jest pozostanie niezawodnym partnerem na całym świecie.
