W nowoczesnej produkcji SMT większość problemów z jakością nie wynika z rozmieszczenia komponentów lub ponownego przepływu. Rozpoczynają się znacznie wcześniej – już na etapie drukowania pasty lutowniczej. Wady kontroli pasty lutowniczej są często pierwszymi widocznymi sygnałami, że proces SMT wymyka się spod kontroli, nawet jeśli dalsze procesy nadal wydają się stabilne.
Kontrola pasty lutowniczej (SPI) odgrywa wyjątkową rolę w liniach SMT , ponieważ jest najwcześniejszą w pełni ilościową bramką jakości. W przeciwieństwie do testów AOI lub testów funkcjonalnych, które wykrywają defekty już po dodaniu wartości do płytki, SPI ocenia, czy podstawy procesu montażu są prawidłowe przed umieszczeniem komponentów. Kiedy wady pasty lutowniczej są ignorowane lub błędnie interpretowane, producenci często doświadczają szeregu problemów w dalszej części procesu, takich jak nagrobki, niewystarczające połączenia lutowane, mostki lutownicze i puste przestrzenie BGA.
W produkcji elektroniki o wysokiej niezawodności SPI nie jest już traktowany jako prosty etap kontroli. Producenci z branży motoryzacyjnej, przemysłowej i EMS coraz częściej wykorzystują defekty kontroli pasty lutowniczej jako wiodące wskaźniki wydajności, zamiast czekać na awarie podczas AOI lub testu funkcjonalnego. Ta zmiana odzwierciedla szerszy ruch w kierunku kontroli procesów SMT opartej na danych.
Aby w pełni zrozumieć, dlaczego występują defekty podczas kontroli pasty lutowniczej i dlaczego są one tak krytyczne, konieczne jest najpierw zrozumienie, w jaki sposób maszyny do kontroli pasty lutowniczej działają na nowoczesnych liniach produkcyjnych SMT. Jasne zrozumienie zasad SPI, logiki pomiarów i integracji systemów pomaga wyjaśnić, dlaczego wiele defektów powstaje na etapie drukowania, a nie na późniejszym etapie procesu.
W tym artykule skupiono się na najczęstszych defektach pasty lutowniczej w SMT, wyjaśniono ich pierwotne przyczyny i – co najważniejsze – przedstawiono praktyczne metody ich naprawy w rzeczywistych środowiskach produkcyjnych.

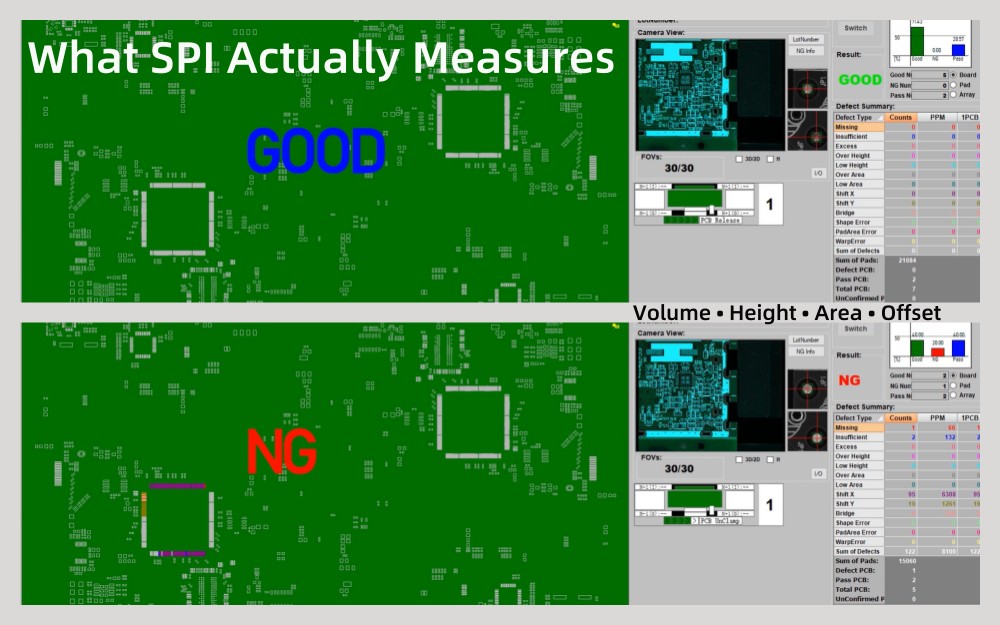

Wady kontroli pasty lutowniczej dotyczą odchyleń wykrytych podczas pomiaru SPI, które wskazują na nieprawidłowe osadzanie się pasty lutowniczej na polach PCB. Odchylenia te nie ograniczają się do oczywistych błędów w druku. W praktyce wiele defektów SPI mieści się w granicach tolerancji, a mimo to nadal stwarza poważne ryzyko dla długoterminowej wydajności i niezawodności.
Typowe parametry SPI obejmują objętość pasty lutowniczej, wysokość, powierzchnię, przesunięcie i konsystencję kształtu. Wada może zostać oznaczona, gdy którykolwiek z tych parametrów odbiega od oczekiwanej wartości bazowej lub wykazuje nienormalne różnice na wielu płytach. Co ważne, defekty SPI należy postrzegać jako wskaźniki procesu, a nie proste wyniki pozytywne lub negatywne.
Na przykład stopniowe zmniejszanie objętości pasty w trakcie serii produkcyjnej może nie wywołać natychmiast alarmów NG. Często jednak sygnalizuje zatkanie szablonu, degradację pasty lutowniczej, czy niestabilne parametry druku. Traktowanie SPI jako narzędzia statystycznego i opartego na trendach jest niezbędne do skutecznej kontroli defektów.
Proces drukowania pasty lutowniczej określa ilość i geometrię lutu dostępnego dla każdego złącza. Po umieszczeniu i ponownym zalaniu elementów niemożliwe staje się dodanie lutu tam, gdzie go brakuje lub usunięcie lutu tam, gdzie jest go nadmiar, bez dodatkowej obróbki.
W rezultacie defekty SPI są jednymi z najwcześniejszych i najdokładniejszych wskaźników utraty wydajności. Niewystarczająca ilość pasty lutowniczej prowadzi do słabych połączeń lub pęknięć, nadmierna ilość pasty zwiększa ryzyko mostkowania, a niewspółosiowość pasty powoduje defekty inne niż mokre lub typu „głowa w poduszce” – szczególnie w przypadku pakietów o drobnej podziałce i obudowach BGA.
Zarówno z punktu widzenia jakości, jak i kosztów, korygowanie problemów na etapie SPI jest znacznie skuteczniejsze niż naprawianie defektów po ponownym przepływie. Pojedyncza regulacja oparta na SPI może zapobiec dziesiątkom dalszych defektów.

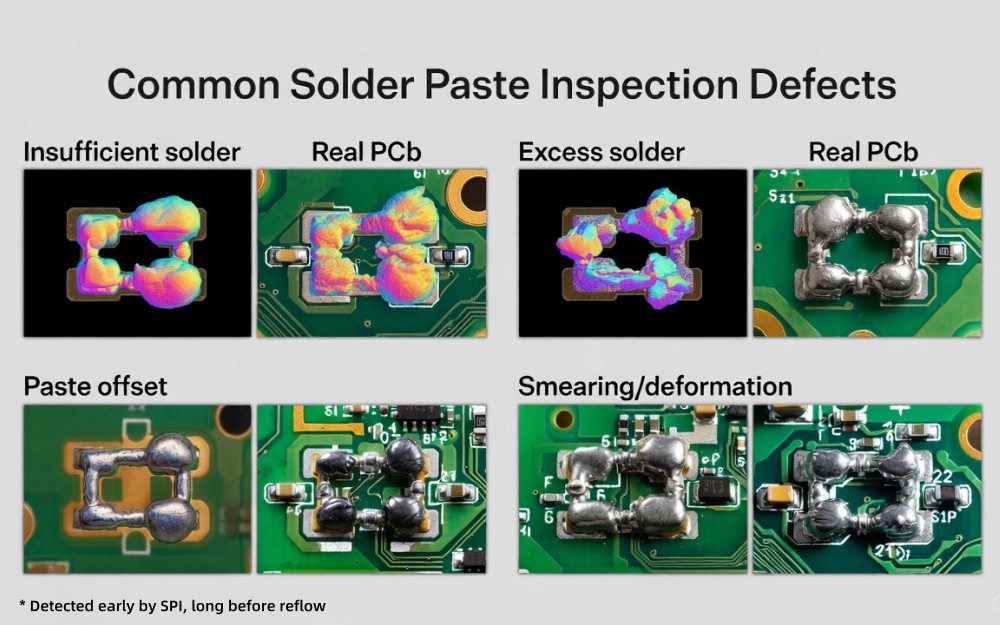

W tej sekcji omówiono najczęściej spotykane defekty podczas kontroli pasty lutowniczej, koncentrując się na tym, jak pojawiają się one w danych SPI, dlaczego występują i jakie stwarzają ryzyko.
Niewystarczająca ilość pasty lutowniczej jest jedną z najczęstszych i najbardziej krytycznych usterek SPI. W systemach SPI zwykle objawia się to małą głośnością, zmniejszoną wysokością lub niepełnym wypełnieniem apertury.
Najczęstsze przyczyny to niewłaściwa grubość szablonu, zatkane lub zużyte otwory, niewystarczający nacisk rakla i obniżona aktywność pasty lutowniczej. Czynniki środowiskowe, takie jak niska wilgotność lub niewłaściwe warunki przechowywania pasty, mogą dodatkowo pogorszyć problem.
Z punktu widzenia SPI niewystarczająca pasta często objawia się stałą tendencją spadkową, a nie przypadkowymi awariami. Nieskorygowane prowadzi bezpośrednio do otwartych połączeń, słabych połączeń lutowanych i niepowodzeń testów funkcjonalnych.
Nadmiar pasty lutowniczej może wydawać się mniej ryzykowny niż jej niedobór, ale często skutkuje poważniejszymi defektami. SPI identyfikuje nadmiar pasty poprzez pomiary zwiększonej objętości i wysokości, czemu czasami towarzyszą zniekształcone kształty pasty.
Nadmiar pasty lutowniczej jest zwykle spowodowany zbyt dużymi otworami szablonu, nadmiernym naciskiem rakla lub opadaniem pasty. W konstrukcjach o dużej gęstości nawet niewielki nadmiar objętości może znacznie zwiększyć ryzyko mostkowania lutowia podczas rozpływu.
Dane SPI umożliwiają inżynierom rozróżnienie między nadmiarem miejscowym spowodowanym konstrukcją apertury a nadmiarem systemowym spowodowanym parametrami drukowania — czegoś, czego nie można wiarygodnie osiągnąć samą inspekcją wizualną.
Przesunięcie pasty lutowniczej występuje, gdy osady pasty nie są wyrównane względem pól PCB. Systemy SPI wykrywają tę wadę poprzez analizę przesunięcia XY i pomiary odchylenia środka ciężkości.
Typowe przyczyny to niedokładne ustawienie płytki, przesunięcie szablonu, niestabilne mocowanie lub wypaczenie płytki drukowanej. W zastosowaniach o drobnej podziałce i mikro-BGA nawet małe przesunięcia mogą skutkować nierównym zapadnięciem się lutu lub niewystarczającym zwilżeniem.
SPI jest tutaj szczególnie cenny, ponieważ pozwala odróżnić prawdziwą niewspółosiowość od złudzeń wizualnych, które mogą wydawać się akceptowalne dla operatorów w hali produkcyjnej.
Wady rozmazania i deformacji kształtu są często niedoceniane, ponieważ nie zawsze powodują alarmy oparte na objętości. Systemy SPI wykrywają te problemy, analizując geometrię pasty, definicję krawędzi i rozkład wysokości.
Najczęstsze przyczyny to nieprawidłowy kąt rakla, nadmierna prędkość drukowania, zła reologia pasty lub zanieczyszczone szablony. Wady te często powodują nierównomierne zwilżanie lutowia i nieprzewidywalne rozprzestrzenianie się lutu podczas rozpływu.
Wiele wad pasty lutowniczej jest trudnych do ocenienia naocznie. Osad może wydawać się akceptowalny wizualnie, ale mierzony ilościowo nadal wykracza poza stabilne granice procesu.
Dlatego też alarmy SPI są czasami odrzucane jako „zbyt czułe”. W rzeczywistości SPI nie wykrywa usterek wcześniej, ponieważ jest bardziej rygorystyczny – wykrywa je wcześniej, ponieważ mierzy to, czego nie potrafi ludzkie oko. Zrozumienie tej różnicy ma kluczowe znaczenie dla skutecznego wdrożenia SPI.

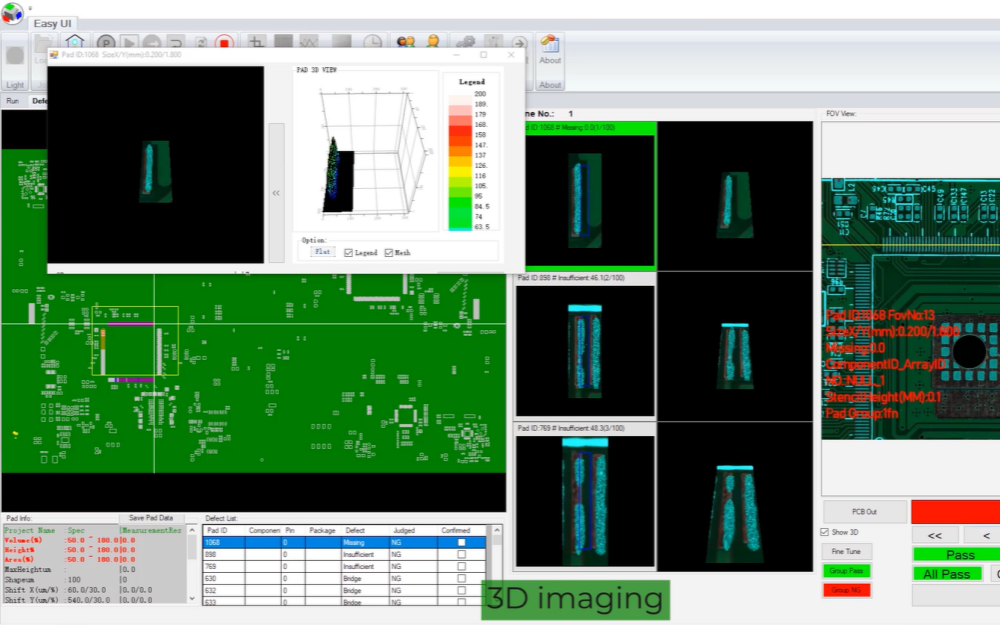

Konstrukcja szablonu ma bezpośredni i wymierny wpływ na wydajność przenoszenia pasty lutowniczej. Rozmiar otworu, kształt, wykończenie ściany i współczynnik powierzchni wpływają na spójność uwalniania pasty.
Zła konstrukcja szablonu często skutkuje systematycznymi defektami SPI, takimi jak mała głośność lub duże różnice między podkładkami. Dane SPI dostarczają obiektywnych informacji zwrotnych, które pomagają inżynierom weryfikować projekty szablonów, zanim defekty przedostaną się do masowej produkcji.
Właściwości pasty lutowniczej, takie jak lepkość, zawartość metalu i aktywność topnika, odgrywają główną rolę w wydajności drukowania. Niewłaściwa temperatura przechowywania, niewystarczający czas nagrzewania lub zbyt długi czas otwarcia często prowadzą do wad SPI.
Problemy związane z materiałami często pojawiają się w SPI jako zwiększone wahania, a nie nagłe awarie. Bez analizy trendów SPI problemy te są często błędnie diagnozowane jako problemy ze sprzętem.
Kluczowe parametry drukowania obejmują docisk rakla, prędkość drukowania, prędkość separacji i odległość odrywania. Każdy parametr w inny sposób wpływa na osadzanie się pasty.
SPI umożliwia inżynierom optymalizację tych parametrów w oparciu o dane ilościowe, a nie metodę prób i błędów. Gdy korekty opierają się na trendach SPI, liczba defektów znacznie spada, a stabilność procesu poprawia się.

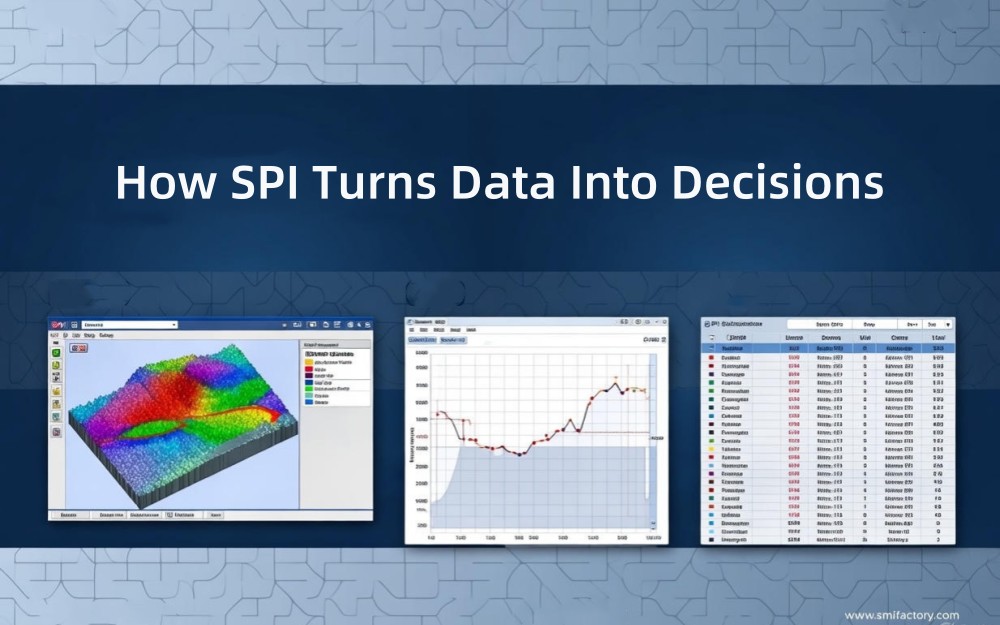

Nowoczesne systemy SPI wykorzystują technologię pomiarów 3D do oceny objętości, wysokości i powierzchni pasty lutowniczej. Objętość jest zazwyczaj najbardziej krytyczną miarą, ponieważ jest bezpośrednio powiązana z tworzeniem się połączenia lutowanego.
Pomiary wysokości i powierzchni zapewniają dodatkowy wgląd w rozkład pasty i konsystencję kształtu. Razem te wskaźniki tworzą pełny obraz jakości pasty, której nie można osiągnąć poprzez kontrolę 2D.
Nie każdy alarm SPI reprezentuje prawdziwy problem procesowy. Fałszywe wywołania często wynikają z niewłaściwej konfiguracji linii bazowej, niespójnych płytek referencyjnych lub ustawień tolerancji, które są zbyt agresywne w stosunku do rzeczywistych możliwości procesu.
Zrozumienie procesu kontroli SPI w liniach SMT jest niezbędne do odróżnienia rzeczywistych defektów od szumu pomiarowego. Ustrukturyzowana konfiguracja SPI — obejmująca weryfikację złotej tablicy, definicję linii bazowej i monitorowanie trendów w oparciu o SPC — gwarantuje, że SPI działa jako niezawodne narzędzie kontroli procesu, a nie źródło niepotrzebnych alarmów.
Częstym błędem jest traktowanie SPI jako systemu wykrywania defektów, a nie mechanizmu budowania linii bazowych. Stabilne linie SMT nie są definiowane przez brak alarmów, ale przez spójne rozkłady danych i przewidywalne zachowanie procesu.

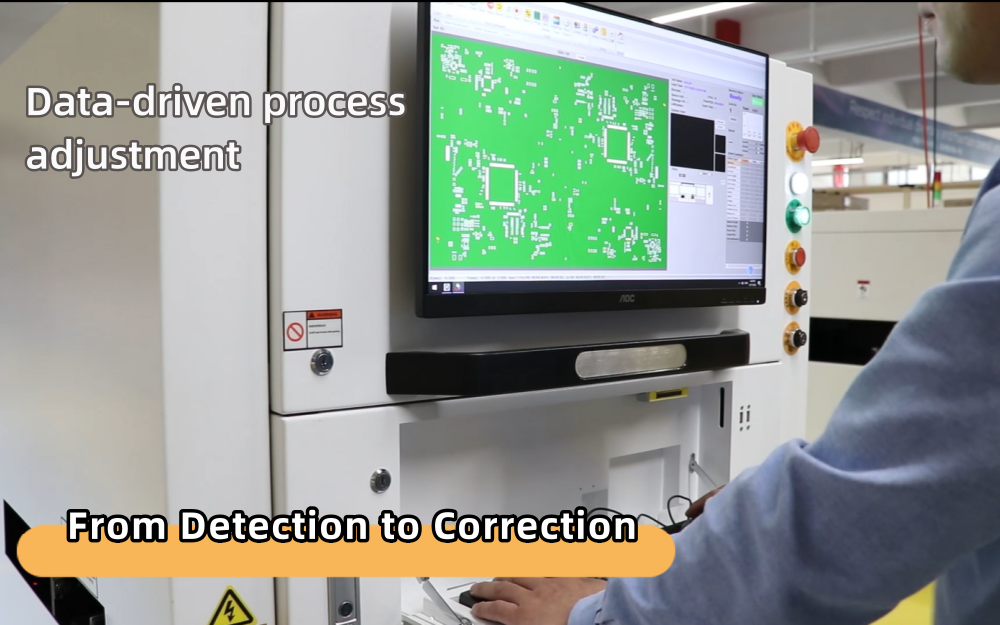

Korygowanie defektów SPI rozpoczyna się od kontrolowanych dostosowań procesów opartych na danych. Zmiany ciśnienia rakla, prędkości drukowania lub parametrów separacji powinny być oparte na trendach SPI, a nie na izolowanych alarmach.
Korekty przyrostowe, po których następuje natychmiastowa weryfikacja SPI, pozwalają inżynierom potwierdzić ulepszenia, zanim defekty rozprzestrzenią się na dalszy ciąg procesu.
Stabilność sprzętu jest niezbędna do uzyskania dokładnych wyników SPI. Dokładność wyrównania drukarki, powtarzalność montażu szablonu i kalibracja SPI wpływają na niezawodność kontroli.
Regularna kalibracja i konserwacja zapobiegawcza zapewniają, że dane SPI odzwierciedlają rzeczywiste warunki procesu, a nie dryf sprzętu.
Strategie zapobiegawcze obejmują rutynowe czyszczenie szablonu, kontrolowane obchodzenie się z pastą lutowniczą i ciągłe monitorowanie trendów SPI. Kiedy SPI zostanie włączone do planowania konserwacji zapobiegawczej, ryzyko powtarzania się usterek znacznie spada.
Dane SPI można skorelować z wynikami AOI i zdjęć rentgenowskich w celu ustalenia predykcyjnych modeli jakości. Na przykład stała, niska objętość pasty na podkładkach BGA często koreluje z powstawaniem pustych przestrzeni lub defektami typu „głowa w poduszce” wykrytymi po rozpływie.
W zaawansowanych liniach SMT informacje zwrotne SPI służą do wyzwalania działań naprawczych lub konserwacji zapobiegawczej, zanim defekty pojawią się w dalszej części łańcucha dostaw. To podejście oparte na zamkniętej pętli przekształca SPI z pasywnego narzędzia inspekcji w aktywny system kontroli procesu.
W wielu środowiskach produkcyjnych SMT producenci osiągnęli wymierną poprawę wydajności poprzez restrukturyzację swojej strategii SPI. Optymalizując rozmieszczenie SPI, udoskonalając parametry i szkoląc operatorów w zakresie prawidłowej interpretacji danych, zmniejszono liczbę defektów bez wydłużania czasu kontroli.
Przypadki te pokazują, że skuteczność SPI zależy bardziej od integracji systemu i zrozumienia procesu niż od indywidualnych specyfikacji maszyny.
Lokalizacja SPI w linii SMT określa, które defekty można wcześnie wykryć i skutecznie skorygować. Właściwe rozmieszczenie SPI minimalizuje liczbę przeróbek i poprawia ogólną stabilność procesu.
Produkcja wielkoseryjna i niskonakładowa wymaga elastycznego programowania SPI, podczas gdy linie produkcyjne wielkoseryjne i motoryzacyjne traktują priorytetowo stabilność i spójność danych. Wybór możliwości SPI w oparciu o wymagania produkcyjne jest kluczowy dla długoterminowego sukcesu.
Kontrolowanie defektów inspekcji pasty lutowniczej nie polega na dodaniu większej liczby etapów kontroli – chodzi o zaprojektowanie linii SMT w taki sposób, aby zapobiegać defektom, wcześnie je wykrywać i systematycznie je korygować.
ICT podchodzi do SPI z perspektywy pełnej linii SMT, zamiast traktować ją jako samodzielną maszynę. Podczas planowania linii SMT ICT ocenia typ produktu, gęstość komponentów, wielkość produkcji i cele jakościowe, aby określić, w jaki sposób SPI powinien współdziałać z drukarkami, maszynami rozmieszczającymi i dalszymi systemami kontroli.
Oprócz wyboru sprzętu, ICT wspiera klientów w konfiguracji procesów, definiowaniu parametrów SPI i szkoleniu operatorów. Dzięki temu dane SPI są poprawnie interpretowane i wykorzystywane do optymalizacji procesów, zamiast generować niepotrzebne fałszywe wywołania.
Pomagając producentom traktować SPI jako narzędzie do podejmowania decyzji, a nie prostą bramkę inspekcyjną, ICT umożliwia klientom przekształcanie defektów inspekcji pasty lutowniczej w przydatne spostrzeżenia, które poprawiają ogólną stabilność linii SMT.
Wady inspekcji pasty lutowniczej to nie tylko wyniki kontroli – to wczesne ostrzeżenia o niestabilności procesu. Właściwie rozumiane i zarządzane, SPI staje się jednym z najpotężniejszych narzędzi poprawiających wydajność i niezawodność w produkcji SMT.
Koncentrując się na przyczynach źródłowych, wykorzystując informacje zwrotne SPI i integrując kontrolę ze strategią jakości w obiegu zamkniętym, producenci mogą przejść od reaktywnej korekcji defektów do proaktywnej kontroli procesu. Dla producentów poszukujących stabilnej i skalowalnej produkcji SMT kontrolowanie wad pasty lutowniczej jest jednym z najskuteczniejszych punktów wyjścia.
1. Jaka jest najczęstsza wada kontroli pasty lutowniczej?
Niewystarczająca ilość pasty lutowniczej jest najczęściej obserwowaną wadą SPI i główną przyczyną otwartych połączeń lutowniczych.
2. Czy SPI może całkowicie wyeliminować wady lutowania?
SPI nie jest w stanie samodzielnie wyeliminować defektów, ale znacznie zmniejsza liczbę defektów, gdy jest używany jako część procesu w pętli zamkniętej.
3. Jak często należy przeglądać parametry SPI?
Parametry SPI należy przeglądać za każdym razem, gdy zmieniają się materiały, projekty lub warunki środowiskowe.
4. Czy SPI jest niezbędny do produkcji SMT na małą skalę?
Tak. Nawet w przypadku produkcji na małą skalę SPI zapewnia cenny wgląd w stabilność procesu i pomaga zapobiegać kosztownym poprawkom.
