YRM20
Yamaha
| Ilość： | |
|---|---|
| Zaawansowany, szybki odbiór i miejsce SMT

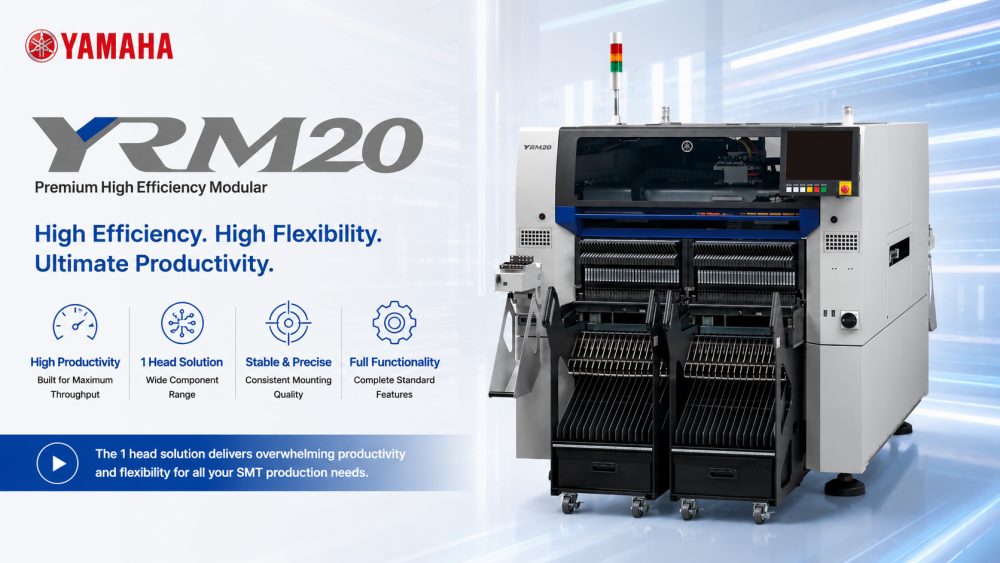

Yamaha YRM20 to w pełni automatyczna maszyna typu pick and place SMT zbudowana z myślą o nowoczesnej produkcji elektroniki. Dzięki pracy dwutorowej, elastycznym opcjom głowicy i możliwościom dużej prędkości, może obsługiwać szeroką gamę komponentów SMD, od chipów 0201 po większe złącza. Modułowa konstrukcja i zintegrowane inteligentne czujniki umożliwiają bardzo precyzyjny montaż przy jednoczesnym zachowaniu wyjątkowej wydajności produkcji. YRM20 jest idealnym rozwiązaniem dla producentów poszukujących niezawodnego, szybkiego i wszechstronnego rozwiązania dla kompaktowych lub wielkogabarytowych linii montażowych PCB.
| Cechy produktu
Szybka praca w trybie dwutorowym
YRM20 obsługuje opcje dwutorowe, umożliwiając jednoczesne umieszczanie komponentów na dwóch płytach w celu zoptymalizowania produktywności. Szybkie konfiguracje z wieloma głowicami umożliwiają przepustowość 200 000 CPH, zapewniając szybkie wykończenie nawet w przypadku skomplikowanych desek, przy jednoczesnym zachowaniu precyzyjnej dokładności umieszczania.
Wszechstronna obsługa komponentów
Wyposażona w elastyczną technologię wielu głowic i zaawansowane systemy pobierania, maszyna obsługuje komponenty od 0201 do większych złączy. Zintegrowane inteligentne kamery i widok z boku weryfikują umiejscowienie w czasie rzeczywistym, redukując błędy i zapewniając jakość montażu.
Narzędzia o zwiększonej produktywności
Podajniki z super załadunkiem minimalizują przestoje podczas uzupełniania komponentów. Regulowane szerokości ścieżek i modułowa architektura zapewniają możliwość dostosowania do różnych rozmiarów PCB i formatów produkcyjnych, wspierając ciągłą pracę i szybkie zmiany.
| Specyfikacja
| Model | Maszyna typu pick and place YRM20 | |
| Szybkoobrotowa, uniwersalna głowica obrotowa RM | Głowica IN-LINE HM | |
| Dysze (na 1 głowicę) | 18 | 10 |
| Obowiązujące komponenty | 0201 do W12 x L12mm, wysokość 6,5mm lub mniej | 0201 do W55 x L100mm, wysokość 15mm lub mniej |
| Możliwość montażu (w trybie wysokiej produkcji) | 115 000 CPH | 98 000 CPH |
| Dokładność montażu (w trybie wysokiej precyzji) | Podczas stosowania w optymalnych warunkach wewnątrzzakładowych: ±0,025mm Cpk≧1,0 | |
| Liczba typów komponentów | Wymiana wózka podajnika: Max. 128 typów = 32 podajniki x 4 (konwersja na podajnik taśmy 8 mm) | |
| Wymiary PCB | Specyfikacje dwustopniowe Transport 1 PCB: dł. 810 x szer. 510 mm do L50 x szer. 50 mm Transport 2 PCB: dł. 380 x szer. 510 mm do dł. 50 x szer. 50 mm | |
| Zasilacz | 3-fazowy prąd przemienny 200/208/220/240/380/400/416 V +/-10% 50/60 Hz | |
| Źródło zasilania powietrzem | 0,45 MPa lub więcej, w stanie czystym i suchym | |
| wymiar xwewnętrzny (bez występów) | Dł. 1374 x szer. 1948 x wys. 1445 mm | |
| Waga | Około. 2250 kg (tylko jednostka główna) | |
* Specyfikacje i wygląd mogą ulec zmianie bez wcześniejszego powiadomienia.
* Aby uzyskać więcej informacji, skontaktuj się z ICT.
| Lista wyposażenia linii SMT
Σ-G5SⅡ jest powszechnie integrowany z kompletną linią produkcyjną SMT, obejmującą drukarkę pasty lutowniczej, system kontroli SPI, piec rozpływowy, maszynę kontrolną AOI i sprzęt do obsługi PCB. ICT zapewnia pełną integrację linii obejmującą SMT, DIP, powlekanie i inteligentne rozwiązania w zakresie automatyzacji fabryk, aby pomóc klientom budować wydajne i skalowalne systemy produkcyjne elektroniki na całym świecie.
ICT oferuje również szereg uzupełniających się maszyn SMT, w tym modele typu pick and place serii YSM, YRM i Σ. Maszyny te można zintegrować w celu budowy kompletnych, szybkich linii montażowych, zapewniających płynną produkcję od załadunku płytek do kontroli końcowej, oferując w pełni zautomatyzowane rozwiązanie do różnorodnych zastosowań PCB.
| Film o sukcesie klienta
ICT z sukcesem dostarczyło w pełni automatyczną linię SMT w Kazachstanie dla producenta energoelektroniki. Nasi inżynierowie zapewnili instalację na miejscu, szkolenia i wsparcie techniczne. Linia obejmuje pełną gamę maszyn SMT: ładowarkę SMT, w pełni automatyczną drukarkę, piec rozpływowy, przenośnik SMT i maszynę AOI offline. W ramach systemu uzyskano wydajny, wysokiej jakości montaż PCB, a klient zyskał specjalistyczną wiedzę operacyjną.
| Wsparcie serwisowe i szkoleniowe
ICT zapewnia kompleksowe wsparcie w zakresie instalacji i szkoleń YRM20. Nasi inżynierowie prowadzą klientów przez konfigurację, obsługę i konserwację maszyny, zapewniając optymalną wydajność linii produkcyjnych. Zdalne wskazówki i usługi szybkiego reagowania gwarantują minimalne przestoje, pomagając fabrykom w utrzymaniu ciągłej, wysokiej jakości operacji.
| Pochwała klienta
„Wszystkie maszyny pochodzą z Chin ICT. Dobra jakość i cena. Dziękujemy Andy’emu i Billy’emu za zbudowanie tej linii i przeszkolenie nas w zakresie obsługi tych maszyn.” Nasi klienci niezmiennie chwalą naszą wiedzę inżynieryjną, sprawną wysyłkę i szybką reakcję, co zapewnia płynny rozruch i pewność produkcji.
| Nasza certyfikacja
YRM20 posiada certyfikaty CE, RoHS, ISO9001 i wiele patentów. ICT zapewnia ścisłe przestrzeganie światowych standardów bezpieczeństwa i jakości, dostarczając niezawodny, bezpieczny i w pełni zgodny sprzęt dla międzynarodowych producentów elektroniki.
| O ICT i fabryce
ICT specjalizuje się w rozwiązaniach SMT i THT, dysponując silnym zespołem badawczo-rozwojowym i rozbudowanym zapleczem produkcyjnym. Obsługując tysiące klientów na całym świecie, nasze fabryki przestrzegają rygorystycznych procesów kontroli jakości i kompleksowych systemów zarządzania produktami. Dzięki globalnemu zasięgowi i profesjonalnemu wsparciu inżynieryjnemu ICT dostarcza kompletne, wysokowydajne rozwiązania SMT dostosowane do różnorodnych wymagań produkcyjnych.
