AIMEX III
I.C.T
| Ilość： | |
|---|---|

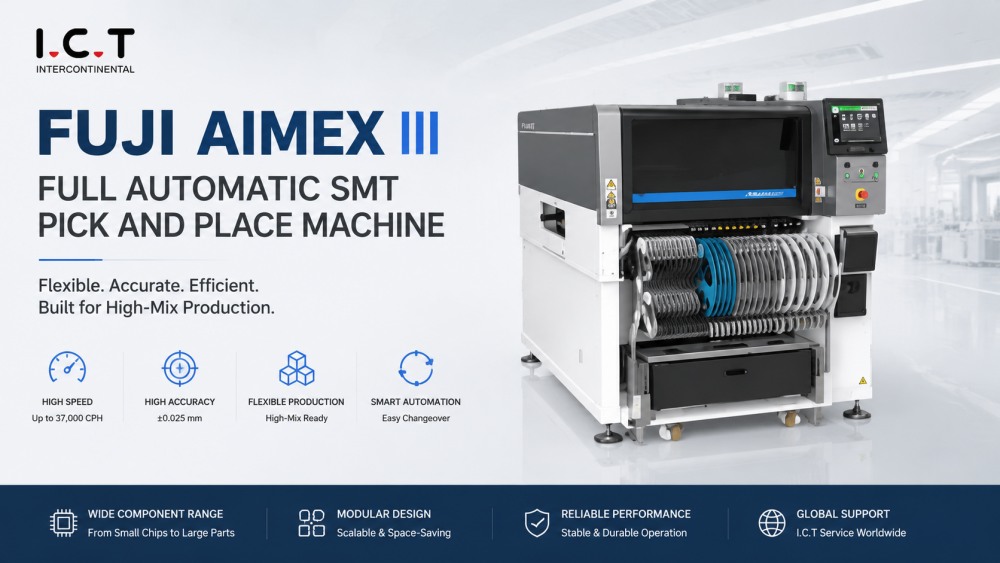

| Inteligentna platforma SMT FUJI AIMEX III
Maszyna pick and place FUJI AIMEX III Smt została zaprojektowana z myślą o środowiskach produkcyjnych SMT o dużym zróżnicowaniu i dużej elastyczności. Jest szeroko stosowany w branżach wymagających częstej zmiany produktu i złożonego montażu płytek PCB, takich jak EMS, elektronika samochodowa i przemysłowe systemy sterowania. System ten zapewnia stabilną wydajność i inteligentną kontrolę produkcji w nowoczesnych fabrykach.
Jako kluczowa maszyna typu pick and place FUJI, maszyna pick and place FUJI AIMEX III Smt integruje zaawansowaną architekturę modułową, umożliwiając producentom konfigurowanie linii produkcyjnych w oparciu o rzeczywiste wymagania fabryczne. Działa płynnie w ramach pełnej linii produkcyjnej SMT, w tym drukarki, SPI, pieca rozpływowego i systemów AOI. ICT zapewnia pełne wsparcie w zakresie rozwiązań SMT pod klucz, w tym instalację, szkolenia i obsługę posprzedażną.
| Cechy produktu
Maszyna pick and place FUJI AIMEX III Smt została zaprojektowana z myślą o środowiskach produkcyjnych o dużym zróżnicowaniu, w których modele produktów często się zmieniają. Obsługuje szybkie przełączanie pomiędzy różnymi typami PCB i układami komponentów. Ta elastyczność sprawia, że idealnie nadaje się do fabryk EMS i niestandardowych produkcji elektroniki. System skraca przestoje i poprawia czas reakcji produkcji, pomagając producentom szybko dostosować się do wymagań rynku, zachowując jednocześnie stabilną jakość produkcji.
Maszyna pick and place FUJI AIMEX III Smt ma modułową strukturę, która umożliwia fabrykom łatwe dostosowywanie wydajności produkcyjnej. W zależności od wymagań produkcyjnych można konfigurować różne moduły, dzięki czemu nadają się one zarówno do produkcji na małą skalę, jak i na dużą skalę. Ta modułowa konstrukcja poprawia skalowalność i umożliwia przyszłe aktualizacje bez wymiany całego systemu, redukując długoterminowe koszty inwestycji dla klientów.
Maszyna pick and place FUJI AIMEX III Smt zapewnia stabilne i dokładne rozmieszczenie komponentów nawet w przypadku złożonych projektów PCB. Dzięki zaawansowanemu rozpoznawaniu obrazu i inteligentnym systemom sterowania zmniejsza błędy umieszczania i poprawia wydajność. Ta maszyna typu pick and place FUJI została zaprojektowana tak, aby zachować wysoką precyzję podczas ciągłej pracy, dzięki czemu nadaje się do zaawansowanych urządzeń elektronicznych, takich jak urządzenia samochodowe i komunikacyjne.
Maszyna FUJI AIMEX III Smt Pick And Place płynnie integruje się z kompletną linią produkcyjną SMT. Współpracuje z drukarkami szablonowymi, systemami kontroli SPI, piecami rozpływowymi i maszynami AOI, tworząc w pełni zautomatyzowany system produkcyjny. Integracja ta poprawia wydajność produkcji i ogranicza konieczność ręcznej interwencji. System zapewnia płynny przepływ danych i monitorowanie w czasie rzeczywistym dla inteligentnych zastosowań fabrycznych.
Maszyna pick and place FUJI AIMEX III Smt została zaprojektowana z myślą o długotrwałej pracy przemysłowej i wysokiej niezawodności. Utrzymuje stabilną wydajność nawet w ciągłych warunkach produkcyjnych. Ta maszyna pick and place FUJI SMT zmniejsza wymagania konserwacyjne i zapewnia stałą jakość wydruku. Jest to niezawodne rozwiązanie dla światowych producentów elektroniki poszukujących stabilnych możliwości produkcyjnych SMT.
| Specyfikacja
Podstawowe specyfikacje | |
Rozmiar PCB (LXW) | 48 x 48 mm do 774 x 610 mm (podwójny przenośnik)* |
Pojemność podajnika | Do 130 (taśma 8 mm) |
Dokładność umieszczania | H24G: +/-0,025 mm (tryb standardowy) / +/-0,038 mm (tryb priorytetu produktywności, w opracowaniu) (3sigma) cpk≥1,00 |
Wymiary maszyny | Dł.: 1280 mm, szer. 2656 mm, wys. 1556 mm |
Układanie głów | |||||
H24G | H08M | H02F | H01 | Z | |
Ilość dysz | 24 | 8 | 2 | 1 | 1 |
Przepustowość (cph) | 37 000 cph (tryb priorytetu produktywności, w fazie opracowywania) | 13000 | 7300 | 4200 | 3000 |
Rozmiar części (mm) | 03015 mm do 5 x 5 | 0603 (0201') do 45 x 45 | 1608 (0603') do 74 x 74 (32 x 180) | 1608 (0603') do 74 x 74 (32 x 180) | |
Kontrola obecności części | ○ | ○ (H08MQ) | ○ | x | |
Dostawa części Taśma | ○ | ○ | ○ | ○ | |
Stick | x | ○ | ○ | ○ | |
Taca | x | ○ | ○ | ○ | |
DynaHead(DX) | ||||
Ilość dysz | 12 | 4 | 1 | |
Przepustowość (cph) | 27 000 | 12000 | 5800 | |
Rozmiar części (mm) | 0402 (01005') do 12,5 mm po przekątnej i Y wynosi 7,5 mm lub mniej. | 1608 (0603') do 15 x 15 | 1608 (0603') do 74 x 74 (32 x 100) | |
Dokładność umieszczania | +/-0,038 (+/-0,050) mm (3σ) cpk≥1,00 | +/-0,040 mm (3σ) cpk≥1,00 | +/-0,030 mm (3σ) cpk≥1,00 | |
Kontrola obecności części | o | x | o | |
Dostawa części | Taśma | o | o | o |
Stick | x | o | o | |
Taca | x | o | o | |
*Skontaktuj się z ICT, aby uzyskać szczegółowe warunki pracy i szczegółowe specyfikacje.
| Lista wyposażenia linii SMT
Nasza linia montażowa SMT wyposażona jest w zaawansowany sprzęt do wydajnego i precyzyjnego montażu płytek PCB. W pełni zautomatyzowana linia SMT obejmuje ładowarkę, automatyczną drukarkę do dokładnego nakładania pasty lutowniczej, maszynę typu pick-and-place do precyzyjnego umieszczania komponentów, piec rozpływowy do niezawodnego lutowania oraz system AOI do dokładnej kontroli defektów. Ta wysokiej jakości linia produkcyjna PCBA zapewnia płynną pracę, wysoką niezawodność i tani montaż SMT, spełniając różnorodne wymagania branżowe.
Maszyna pick and place FUJI AIMEX III Smt jest podstawową częścią kompletnego systemu produkcyjnego SMT. Współpracuje z ładowarką SMT, drukarką pasty lutowniczej, systemem kontroli SPI, piecem rozpływowym, systemem kontroli AOI i sprzętem do obsługi PCB. Ta kombinacja zapewnia w pełni zautomatyzowany przepływ produkcji od załadunku PCB do kontroli końcowej. ICT zapewnia pełną gamę rozwiązań SMT dla klientów na całym świecie, pomagając budować wydajne i inteligentne fabryki.
| Film o sukcesie klienta
ICT pomyślnie zakończyło instalację i szkolenie pełnej linii produkcyjnej SMT w Algierii do produkcji telefonów komórkowych. Linia produkcyjna obejmuje ładowarkę SMT, drukarkę szablonową ICT-4034, ICT-S400 SPI, maszynę pick and place FUJI AIMEX III Smt, piec rozpływowy Lyra 733, system AI-5146 AOI i sprzęt do obsługi PCB.
W ciągu miesiąca wsparcia na miejscu nasi inżynierowie przeprowadzili instalację, debugowanie i przeszkolili operatorów. Maszyna pick and place FUJI AIMEX III Smt odegrała kluczową rolę w osiągnięciu stabilnej wydajności produkcji o dużym mieszaniu. Klient pomyślnie rozpoczął masową produkcję i wyraził pozytywne opinie na temat stabilności sprzętu i wsparcia technicznego ICT.
| Wsparcie serwisowe i szkoleniowe
ICT zapewnia pełne globalne wsparcie dla maszyny pick and place FUJI AIMEX III Smt, w tym instalację, programowanie, debugowanie i szkolenie operatorów. Nasi inżynierowie wspierają klientów na miejscu i online, aby zapewnić szybkie uruchomienie produkcji. Szkolenia obejmują obsługę maszyn, konserwację i optymalizację procesów SMT. Pomaga to klientom szybko opanować maszynę pick and place FUJI AIMEX III Smt i osiągnąć stabilną wydajność produkcji w rzeczywistych warunkach fabrycznych.
| Pochwała klienta
Klienci wysoko cenią maszynę pick and place FUJI AIMEX III Smt za jej elastyczność i stabilną wydajność. Wielu klientów podkreśla jego zdolność do obsługi produkcji o dużym zróżnicowaniu przy szybkiej wydajności zmiany. Doceniają także profesjonalną instalację i szkolenia prowadzone przez inżynierów ICT. Bezpieczne opakowanie, szybka reakcja i niezawodne wsparcie techniczne jeszcze bardziej zwiększają zaufanie klientów do rozwiązań FUJI SMT i możliwości globalnego serwisu ICT.
| Nasza certyfikacja
Sprzęt ICT, w tym maszyna pick and place FUJI AIMEX III Smt, spełnia międzynarodowe standardy, takie jak CE, RoHS, ISO9001 i wiele opatentowanych technologii. Każda maszyna typu pick and place FUJI przechodzi rygorystyczne testy przed wysyłką, aby zapewnić stabilną pracę. Certyfikaty te gwarantują bezpieczeństwo, niezawodność i długoterminowe zastosowanie przemysłowe dla klientów na całym świecie zajmujących się produkcją elektroniki.
| O ICT i fabryce
ICT jest globalnym dostawcą rozwiązań SMT z ponad 20-letnim doświadczeniem w branży. Obsłużyliśmy ponad 1700 klientów w ponad 80 krajach. Nasza firma integruje badania i rozwój, produkcję i serwis techniczny, aby dostarczać kompletne rozwiązania linii produkcyjnych SMT. Dzięki dużym możliwościom inżynieryjnym pomagamy klientom budować inteligentne, elastyczne i wydajne fabryki SMT przy użyciu sprzętu takiego jak maszyna pick and place FUJI AIMEX III Smt.
