| Przegląd robota lutującego PCB

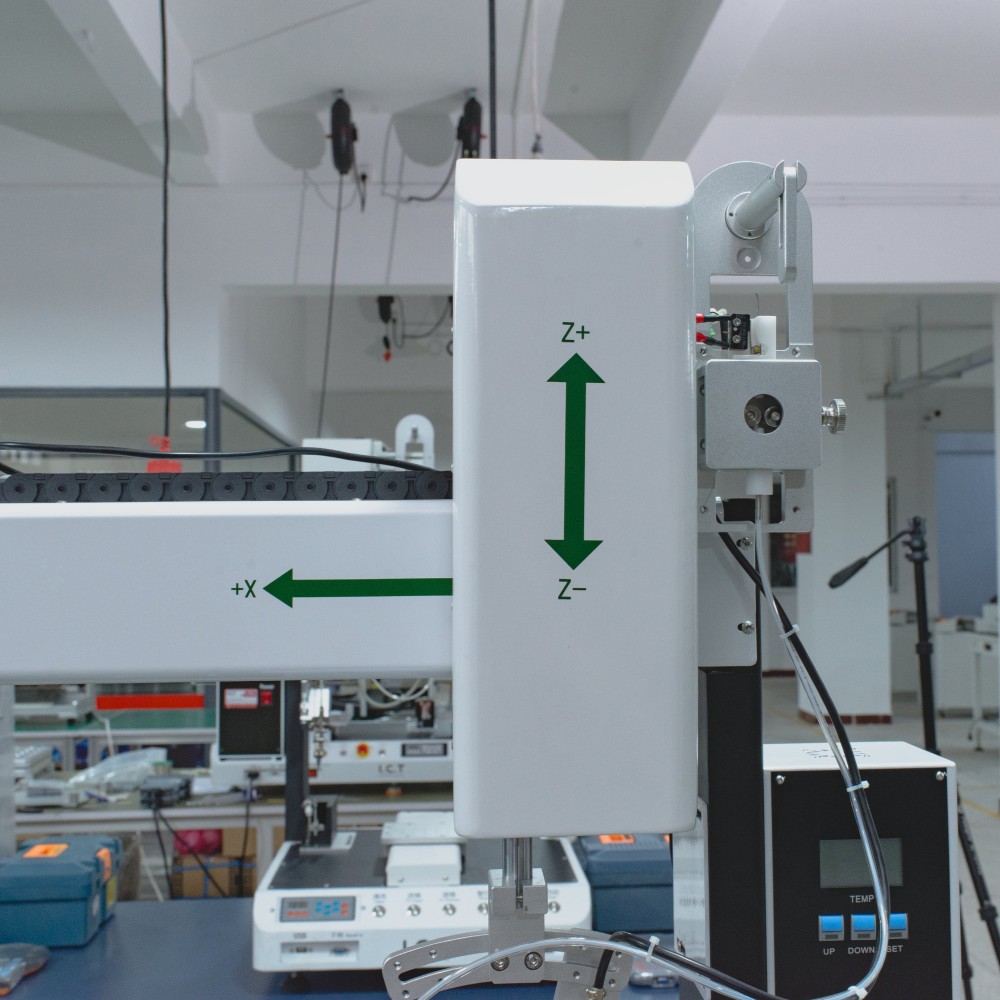

Robot lutujący PCB przeznaczony jest do wydajnego i dokładnego lutowania płytek PCB oraz małych modułów elektronicznych. Łączy ruch w pięciu osiach, automatyczne podawanie drutu i szybkie nagrzewanie indukcyjne, aby zapewnić jednolite, powtarzalne połączenia lutowane. Operatorzy mogą programować ścieżki lutowania, regulować prędkość posuwu i monitorować jakość za pomocą opcjonalnego systemu wizyjnego. Kompaktowy do konfiguracji na stole lub integracji z pełnymi liniami produkcyjnymi SMT, zwiększa przepustowość, zmniejsza siłę roboczą i gwarantuje stałą, wysoką jakość wyników w różnych projektach PCB.
| Funkcja automatycznego robota lutowniczego
Łatwe programowanie
Operatorzy mogą zaprogramować do 200 punktów lutowniczych na płytkę drukowaną w czasie krótszym niż 5 minut. Ścieżki, czasy przebywania i ilość lutu są regulowane. Można zapisać do 10 programów płytek w celu szybkiego przełączania pomiędzy różnymi typami płytek PCB bez przestojów w produkcji.
Stabilne i niezawodne lutowanie
Nagrzewanie indukcyjne o wysokiej częstotliwości osiąga 500°C w ciągu 3 sekund i utrzymuje się na poziomie ±1°C. Elementy cewek srebrnych wytrzymują ponad 2000 godzin, obsługując ponad 100 połączeń lutowniczych na cykl, zapewniając spójne lutowanie nawet w gęstych obszarach PCB.
Od ręcznego do standardowego
Nauczanie programowania przekształca ręczne lutowanie w zautomatyzowane, powtarzalne sekwencje. Cyfrowe współrzędne przechowywane z dokładnością ± 0,1 mm zmniejszają błąd ludzki o ponad 90%. W przypadku wszystkich płytek PCB zachowana jest spójność między partiami.
Precyzyjne lutowanie Idealne połączenia
Drut lutowniczy (0,6–1,2 mm) podaje się z szybkością 1–50 mm/s z dokładnością ± 0,02 mm. Pozostałości topnika i pęknięta cyna są zminimalizowane. Każde złącze przechodzi kontrolę i zapewnia wysoką wydajność zespołów PCB.
Czysta końcówka, stała jakość

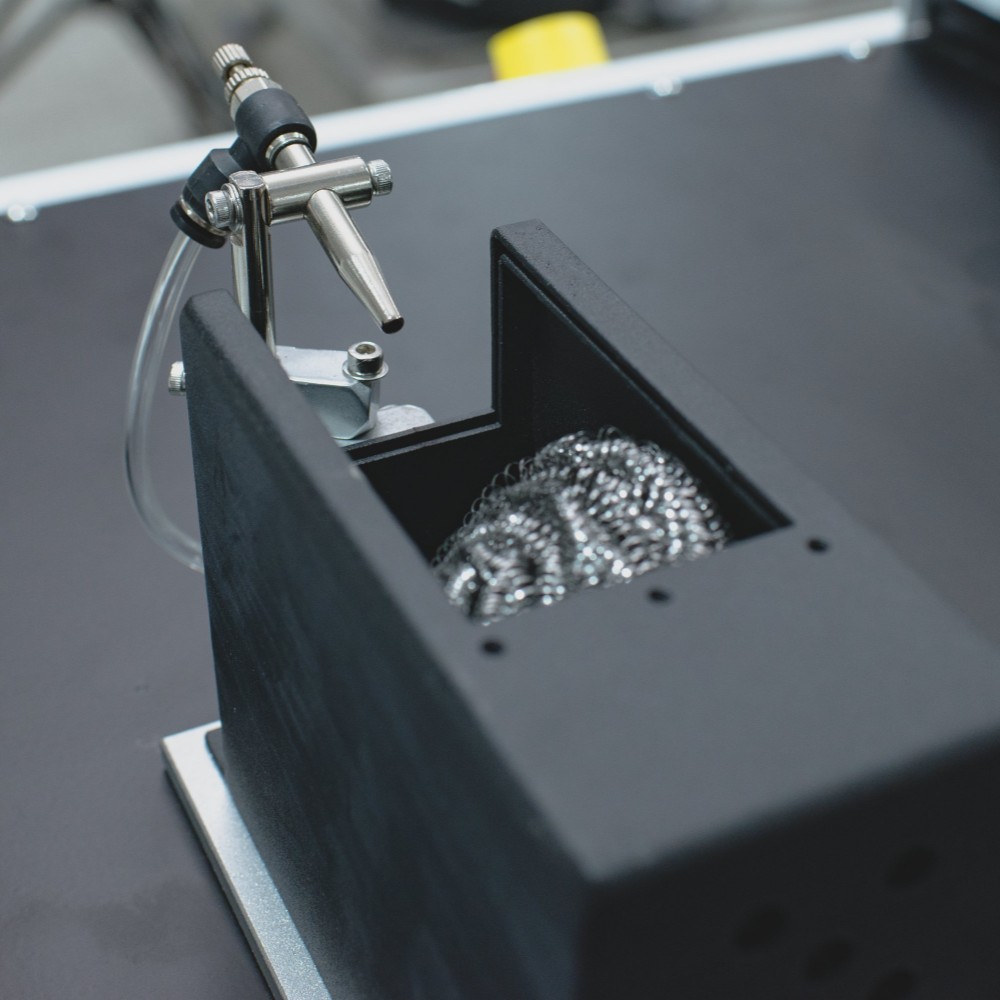

Automatyczne czyszczenie końcówki następuje co 5 minut lub po 50 połączeniach. Powietrze i drut stalowy usuwają utlenianie i pozostałości, wydłużając żywotność grotu o 50% i utrzymując jednolitą jakość lutowania podczas produkcji na dużą skalę.
| Specyfikacja automatycznego robota lutowniczego
| Specyfikacja | I.CT-SR300 | I.CT-SR530 | I.CT-SR250D | I.CT-SR250DD |
|---|---|---|---|---|
| Numer platformy | 1 | 1 | 2 | 2 |
| Numer głowy | 1 | 2 | 1 | 2 |
| Moc grzewcza | 150w | 300w | 150w | 300w |
| Maks. Rozmiar PCB | 300×300mm | 500×300mm | 250×250mm dla każdej platformy | 250×250mm dla każdej platformy |
| Maksymalna prędkość ruchu | Oś X, Y: 600-800 mm/s, Oś Z: 400 mm/s, Oś R: 300°/s | Oś X, Y: 600-800 mm/s, Oś Z: 400 mm/s, Oś R: 300°/s | Oś X, Y: 600-800 mm/s, Oś Z: 400 mm/s, Oś R: 300°/s | Oś X, Y: 600-800 mm/s, Oś Z: 400 mm/s, Oś R: 300°/s |
| Grot lutowniczy czysty | Drut stalowy i ciśnienie powietrza (opcjonalnie: czyszczenie szczotką obrotową) | Drut stalowy i ciśnienie powietrza (opcjonalnie: czyszczenie szczotką obrotową) | Drut stalowy i ciśnienie powietrza (opcjonalnie: czyszczenie szczotką obrotową) | Drut stalowy i ciśnienie powietrza (opcjonalnie: czyszczenie szczotką obrotową) |
| Drut lutowniczy | Drut lutowniczy 0,6 ~ 1,2 mm | Drut lutowniczy 0,6 ~ 1,2 mm | Drut lutowniczy 0,6 ~ 1,2 mm | Drut lutowniczy 0,6 ~ 1,2 mm |
| Prędkość podawania lutu | 1 ~ 50 mm/s | 1 ~ 50 mm/s | 1 ~ 50 mm/s | 1 ~ 50 mm/s |
| Powtarzająca się dokładność | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Zakres temperatur | Temperatura pokojowa – 500°C | Temperatura pokojowa – 500°C | Temperatura pokojowa – 500°C | Temperatura pokojowa – 500°C |
| Dokładność temperatury | ±1°C | ±1°C | ±1°C | ±1°C |
| Tryb jazdy | Silnik krokowy | Silnik krokowy | Silnik krokowy | Silnik krokowy |
| Tryb sterowania | Naucz Wisiorek | Naucz Wisiorek | Naucz Wisiorek | Naucz Wisiorek |
| Ciśnienie powietrza | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² | 4,5 ~ 6 kg/cm² |
| Zasilacz | AC220V ± 10%, 50/60 Hz | AC220V ± 10%, 50/60 Hz | AC220V ± 10%, 50/60 Hz | AC220V ± 10%, 50/60 Hz |
| Wymiar | 750×650×880 mm | 780 × 660 × 770 mm | 930×650×880mm | 1280 × 750 × 950 mm |
| Waga | Około 60kg | Około 70kg | Około 80kg | Około 85kg |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
| Pełna lista maszyn linii produkcyjnej SMT
Pełna linia produkcyjna SMT obejmuje ładowarki i urządzenia rozładowujące PCB, maszyny drukarskie, systemy pick-and-place, SPI, AOI, piece rozpływowe, stacje przenośników i sprzęt do depanelowania. Wszystkie urządzenia są zsynchronizowane, aby zapewnić płynny przepływ pracy, stałą jakość i wysoką wydajność. Inżynierowie ICT zajmują się instalacją, kalibracją i integracją, zapewniając, że linia działa jako spójny, wysokowydajny system produkcyjny.
| Film o sukcesie klienta
W kwietniu 2026 roku inżynierowie ICT zakończyli instalację i szkolenie pełnej linii SMT w Portugalii dla elektroniki samochodowej, w tym modułów oświetlenia i sterowania samochodowego. Klienci chwalili płynną konfigurację, efektywny przepływ pracy i jasne wskazówki. Zintegrowany z linią robot lutujący PCB zapewniał precyzyjne połączenia lutowane zarówno dla płytek PCB, jak i połączeń przewód-przewód. W opiniach podkreślano wydajność sprzętu i profesjonalne wsparcie, umożliwiające Klientom szybkie osiągnięcie wysokiej jakości produkcji.
| Profesjonalne szkolenia i wsparcie
ICT zapewnia kompleksową obsługę pełnych linii produkcyjnych SMT. Inżynierowie nadzorują instalację, kalibrację programu i dostosowanie procesów. Klienci otrzymują praktyczne szkolenie obejmujące programowanie, konserwację i rozwiązywanie problemów. Zdalne wsparcie i kanały szybkiego reagowania zapewniają szybkie rozwiązywanie problemów operacyjnych, umożliwiając Klientom niezależne uruchamianie linii i utrzymywanie ciągłej, wysokiej jakości lutowania płytek PCB i małych modułów elektronicznych.
| Pochwała klienta
Klienci konsekwentnie podkreślają zintegrowaną linię SMT ze względu na niezawodność i wydajność. Inżynierowie zapewniają jasne wskazówki podczas instalacji i szkolenia. Bezpieczne opakowanie zapewnia bezpieczną dostawę wszystkich urządzeń. Szybka pomoc techniczna szybko rozwiązuje problemy. Pełna linia, w tym systemy robotów do lutowania PCB, utrzymuje stabilny przepływ pracy i stałą wydajność, zdobywając silne zaufanie i satysfakcję Klientów na całym świecie.
| Nasza certyfikacja
Cały sprzęt na liniach ICT SMT, w tym systemy robotów do lutowania PCB, posiada certyfikaty CE, RoHS i ISO9001. Patenty obejmują innowacje w całej linii. Certyfikaty zapewniają, że Klienci otrzymują bezpieczne, niezawodne i zgodne z przepisami rozwiązania do produkcji płytek PCB, gwarantujące wysoką jakość wyników we wszystkich zintegrowanych procesach.
