Odwrócona kamera ICT DIP Online AOI AI-4540 poprawia kontrolę jakości PCB po lutowaniu THT dzięki precyzyjnemu wykrywaniu defektów i minimalnym przestojom.
A. Szybko wykrywa defekty w komponentach.
B. Stosuje głębokie uczenie się do inteligentnych ocen.
C. Sprawdza deski bez zatrzymywania linii.
D. Proste programowanie i szybkie konfiguracje.
mi. Umożliwia zdalne zarządzanie i śledzenie danych.
F. Z łatwością pasuje do różnych rozmiarów PCB.
G. Płynnie integruje się z systemami fabrycznymi.
ICT-AI-4026
I.C.T
| Stan dostępności: | |
|---|---|
| Ilość： | |
| Odkryj maszyny AOI AI-4540
Odwrócona kamera ICT DIP Online AOI AI-4540 to zaawansowane narzędzie do kontroli PCBA po lutowaniu THT. Przechwytuje obrazy w czasie rzeczywistym za pomocą bardzo precyzyjnej kolorowej kamery i przetwarza je za pomocą algorytmów Convolution Neural Network (CNN), aby inteligentnie wykrywać defekty. Ta automatyczna maszyna do PCB AOI identyfikuje problemy, takie jak nieprawidłowe części, brakujące komponenty, odwrotna polaryzacja i defekty lutowania, takie jak mostki, puste przestrzenie lub niewystarczająca ilość lutu w elementach takich jak rezystory, kondensatory, diody i gniazda. Dzięki wysokiemu wskaźnikowi wykrywalności i niskiej liczbie fałszywych alarmów instaluje się go na liniach produkcyjnych bez modyfikacji, umożliwiając ciągłą pracę. Łatwa regulacja wysokości i szerokości, umożliwia centralne sterowanie wieloma jednostkami. Śledzenie danych obejmuje alarmy SPC, automatyczne przechowywanie logów, ostrzeżenia o NG i zdalne programowanie. Zwiększa to wydajność i jakość fabryki w procesach SMT.
| Funkcja

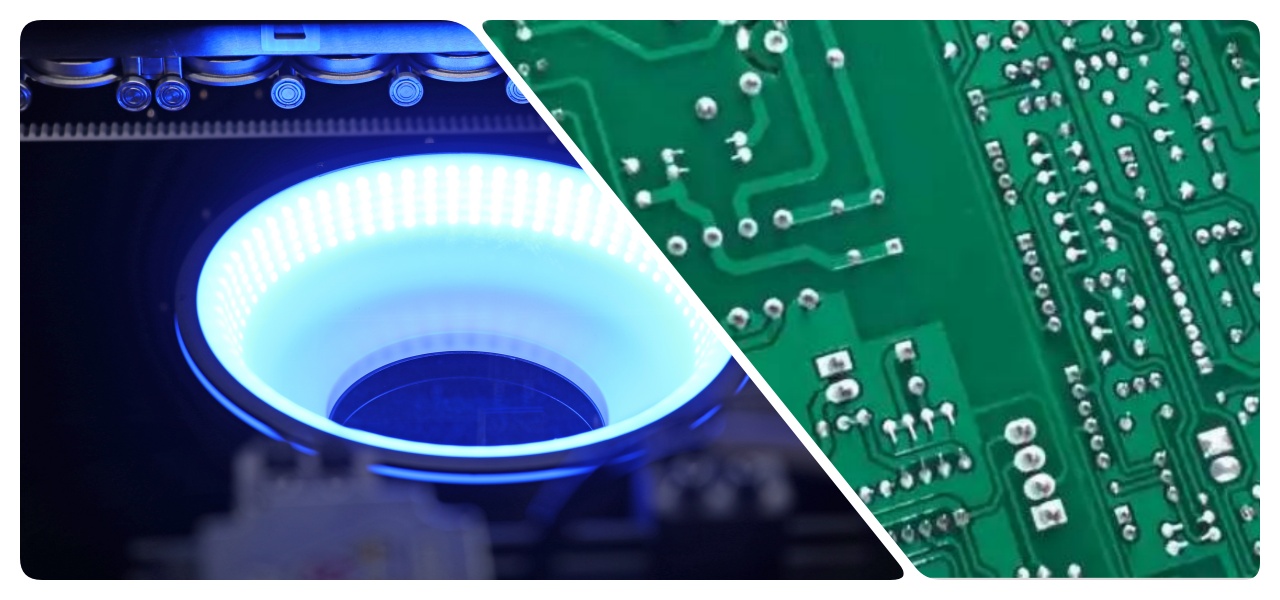

Maszyny AI-4540 aoi wykorzystują głębokie uczenie się z optymalizacją dużych zbiorów danych na potrzeby kontroli przemysłowych. Automatycznie identyfikuje komponenty i złącza lutowane za pomocą jednego kliknięcia, skracając czas programowania i wysoką liczbę fałszywych alarmów w porównaniu z tradycyjnymi metodami. Przeszkolony na dużych zbiorach danych, radzi sobie z zmianami w dolnej części po lutowaniu na fali, zapewniając brak pominiętych defektów. Redukuje fałszywe wywołania z wystających części lub niewielkich różnic w kolorach. CNN naśladuje ludzką ocenę w przypadku różnych scenariuszy, takich jak wykrywanie rozmytych otworów na piny w lutowiu bez zakłóceń pinów lub urządzeń. Prowadzi to do silnego uogólnienia, wysokiej dokładności i wiarygodnych kontroli w przypadku złożonych płytek.

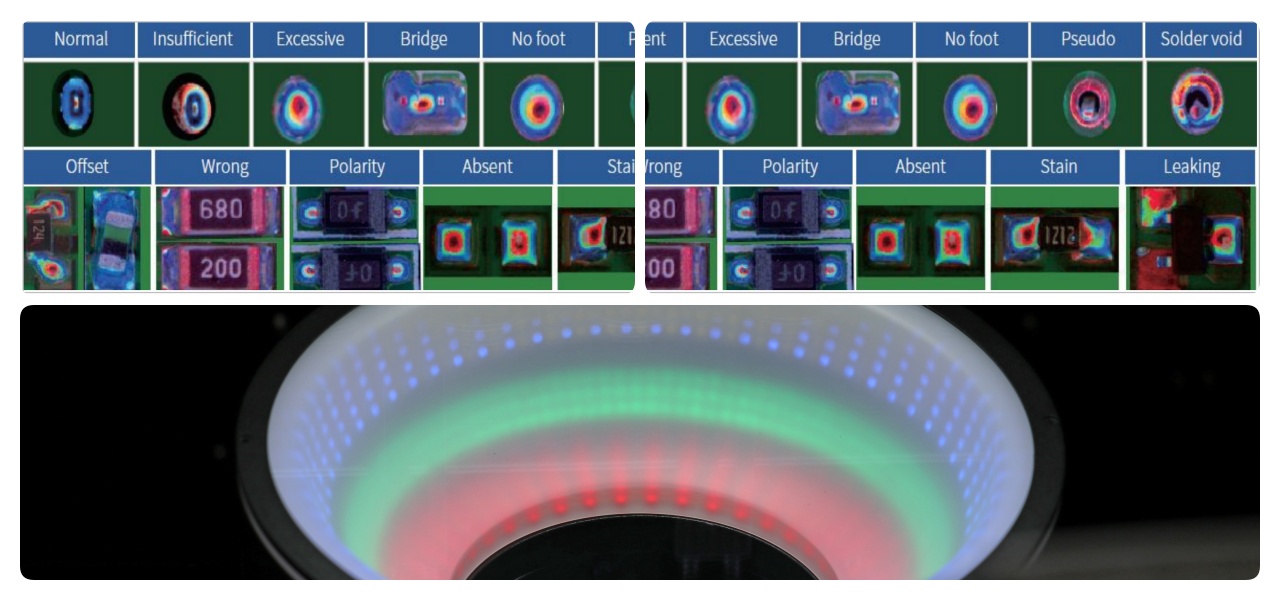

Ta internetowa maszyna inspekcyjna AOI oferuje inteligentne, elastyczne procesy zapewniające płynne użytkowanie. Inteligentnie sprawdza kolorowe rezystory pierścieniowe, kondensatory, diody i gniazda, w trybie online lub offline, bez zatrzymywania linii. Programowanie zajmuje 10-20 minut, debugowanie 10-15 minut, z krótkimi przezbrojeniami z wykorzystaniem istniejących plików. Zmiany parametrów partii odbywają się za pomocą jednego klawisza. Alarmy dźwiękowe ostrzegają o nieprawidłowych elementach lub typach. Upraszcza to operacje, szybko optymalizuje ustawienia sprzętu i skraca przestoje, zapewniając lepszy przepływ produkcji.
Maszyny AI-4540 aoi umożliwiają szybkie kontrole dzięki planowaniu ścieżki za pomocą algorytmu genetycznego. Zmniejsza liczbę FOV, pomijając obszary niespawane, skraca ścieżki i wybiera idealne punkty obrazowania, aby uniknąć lutowania na krawędziach. Przetwarzanie równoległe GPU przyspiesza obsługę danych. Przy 0,23 sekundy na FOV pasuje do linii o dużym natężeniu ruchu. Jako system inspekcji na maszynie smt aoi line utrzymuje przepływ, zapewniając jednocześnie precyzyjne wyniki.

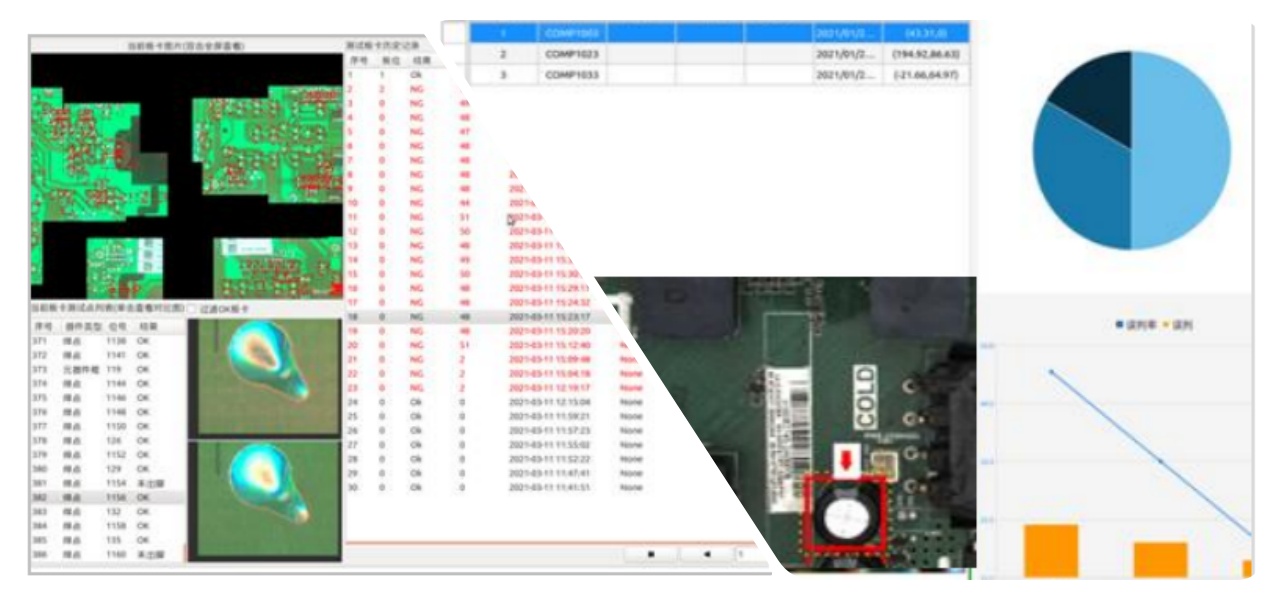

Obsługuje kontrole wielu płyt, mieszanych płyt i mieszanych materiałów. Identyfikuje obroty pod różnymi kątami i pozycjami. Automatycznie pomija złe oceny. Ta elastyczność pasuje do różnych konfiguracji PCB, zapewniając dokładne i wydajne inspekcje bez dodatkowych kroków.
| Specyfikacja
| Model | Kamera odwrócona ICT DIP Online AOI AI-4540 (po lutowaniu THT) | Kamera odwrócona ICT DIP Online AOI AI-4540L (po lutowaniu THT) |
| FOV | 49*41mm | |
| Rezolucja | 20um | |
| Kamera | 5M | |
| Światło | Światło RGB + W, zintegrowane 4 kolory | |
| Prędkość kontroli | 0,23 sek./FOV | |
| Kontrola PCB mieszania | Automatycznie obsługuj program wywołujący. | |
| Rozmiar PCB | Tor trzyczęściowy: 50 * 50-350 * 400 mm Tor jednosekcyjny: 50*50-450*400mm | 50*50~550*650mm |
| Wysokość PCB | Góra: 110 mm (opcjonalnie 150 mm), dół: 25 mm | |
| Grubość PCB | 0,3 ~ 6,0 mm | |
| Krawędź PCB | 3,0 mm | |
| Wypaczenie PCB | ± 3,0 mm | |
| Waga PCB | Maks.: 10 kg | |
| Wysokość przenośnika | 750 i 900 ± 20 mm | |
| Wyświetlacz | Wyświetlacz FHD o przekątnej 23,8 cala | |
| Wyjście danych | Automatycznie wygenerowana analiza statystyczna SPC | |
| Funkcja specjalna | Automatyczne wyszukiwanie elementów i szybkie programowanie | |
| Moc | AC220 50/60 Hz, 5 A | |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
| Lista wyposażenia linii DIP

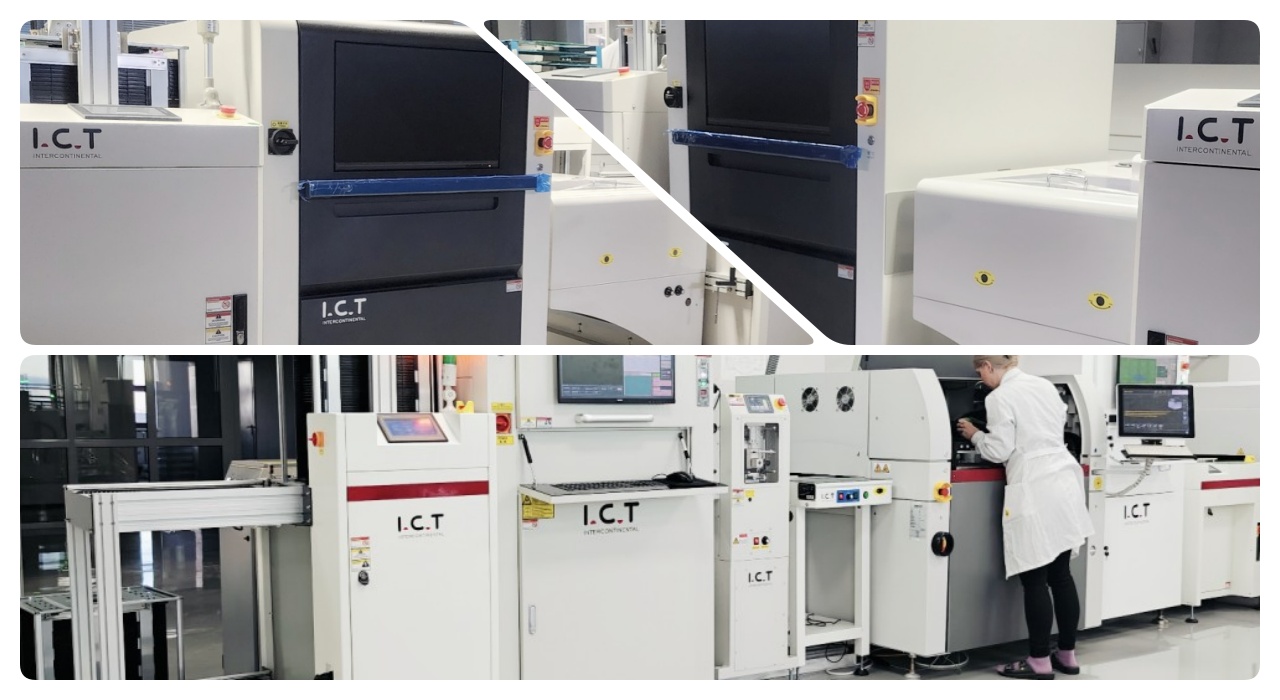

Nasza linia produkcyjna DIP oferuje zaawansowane narzędzia do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia DIP obejmuje linię wprowadzania DIP do dokładnego umieszczania komponentów, moduł ładowania fal zapewniający płynne wejście do PCB, moduł rozładowywania fal zapewniający bezpieczne wyjście oraz linię montażową do kontroli końcowych. Ta wysokiej jakości linia produkcyjna PCB DIP zapewnia stabilną pracę, niezawodne wkładanie THT i ekonomiczny montaż, spełniając różnorodne potrzeby branżowe. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa produktywność w przypadku zadań przewlekanych.
| Nazwa produktu | Zastosowanie w linii DIP |
|---|---|
Automatyczna maszyna do wkładania | Automatycznie umieszcza komponenty na płytkach PCB z precyzją dla linii produkcyjnej DIP. |
Topi lut, tworząc solidne połączenia na płytkach PCB podczas procesu podłączania THT. | |
Nakłada lut selektywnie na określone obszary w celu dokładnego montażu THT | |
Sprawdza połączenia lutowane i wady umiejscowienia na płytce PCB zmontowanej metodą DIP. | |
Sprawdza jakość lutowania wewnętrznego i wady ukryte w elementach THT. | |
Testuje wydajność elektryczną i łączność zmontowanej płytki PCB. | |
Płynnie transportuje płytki PCB przez linię DIP, zapewniając efektywny montaż i kontrolę. |
| Film o sukcesie klienta
Nasz film marketingowy dotyczący maszyn AI-4540 AOI prezentuje ich elegancki wygląd zewnętrzny, podkreślając trzyczęściową szynę zapewniającą elastyczną obsługę PCB. Zagłębia się w wewnętrzną strukturę, demonstrując wysoce precyzyjną kamerę i system oświetlenia. Wyświetlana jest skrzynka elektryczna, podkreślając niezawodne komponenty zapewniające stabilną pracę. Przedstawiono kluczowe zalety, takie jak wykrywanie defektów w czasie rzeczywistym i niska liczba fałszywych alarmów. Wyświetlane są różne najważniejsze funkcje programowania, w tym identyfikacja jednym kliknięciem, szybkie konfiguracje i modyfikacje wsadowe. Ten film ilustruje, jak maszyna płynnie integruje się z liniami, optymalizuje wydajność i zapewnia wysokiej jakości produkty wyjściowe producentom elektroniki na całym świecie.
| Serwis i szkolenia

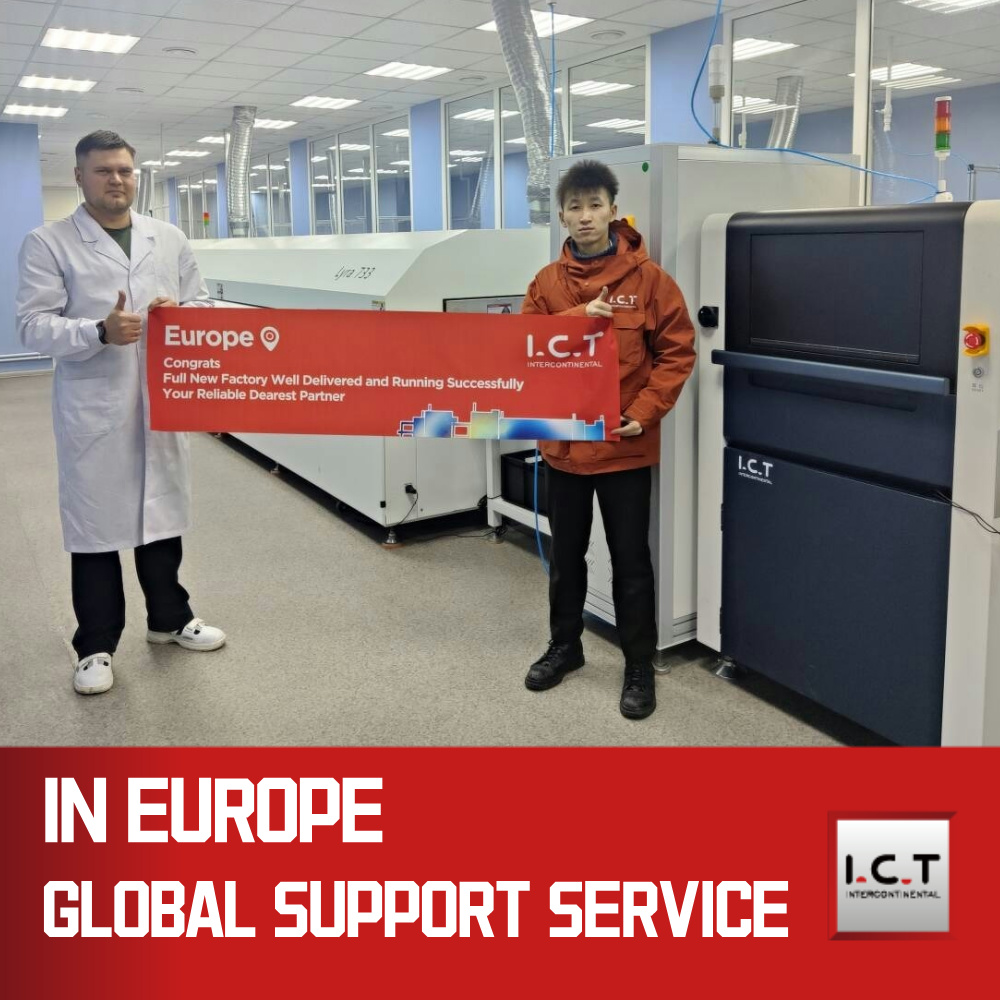

ICT oferuje kompleksowy serwis i szkolenia dotyczące maszyn AI-4540 aoi. Nasz globalny zespół zajmuje się instalacją, konserwacją i zdalną pomocą, aby zminimalizować przestoje. Szkolenie obejmuje praktyczne sesje dotyczące programowania, obsługi i rozwiązywania problemów, dostępne na miejscu lub online. Stawiamy na szybką reakcję na zapytania, dbając o to, aby Twoi pracownicy szybko zdobywali umiejętności. Wsparcie to pomaga fabrykom sprawnie działać, podnosić jakość i skutecznie dostosowywać się do potrzeb produkcyjnych.
| Recenzje klientów
Klienci chwalą maszyny ICT aoi za ich precyzję i niezawodność. Chwalą naszych inżynierów za fachowe konfiguracje i szybkie naprawy. Bezpieczne opakowanie i terminowa wysyłka zapobiegają uszkodzeniom, zdobywając wysokie oceny. Szybkie reakcje na problemy budują silne zaufanie i partnerstwo.
| Nasza certyfikacja
ICT posiada certyfikaty CE, RoHS, ISO9001 i różne patenty. Zapewniają one bezpieczeństwo, zgodność z wymogami ochrony środowiska i standardy jakości. Nasze maszyny AOI spełniają globalne zasady dotyczące niezawodnej wydajności. Patenty chronią innowacje, takie jak technologia głębokiego uczenia się, zapewniając zaawansowane, chronione rozwiązania.
| O ICT i naszej fabryce
ICT to wiodąca firma elektroniczna posiadająca własne działy badawczo-rozwojowe i produkcyjne. Nasz zespół liczący ponad 89 pracowników, w tym 20 inżynierów, dynamicznie się rozwija w ciągu 12 lat. Obsługujemy 1600 klientów w 72 krajach dzięki pełnym rozwiązaniom SMT. Nasza fabryka o powierzchni 12 000 m² stosuje rygorystyczne testy i systemy ISO9001, aby utrzymać wysoką jakość produktów.
