YSM10
Yamaha
| Ilość： | |
|---|---|
| Kompaktowy, szybki uchwyt SMT

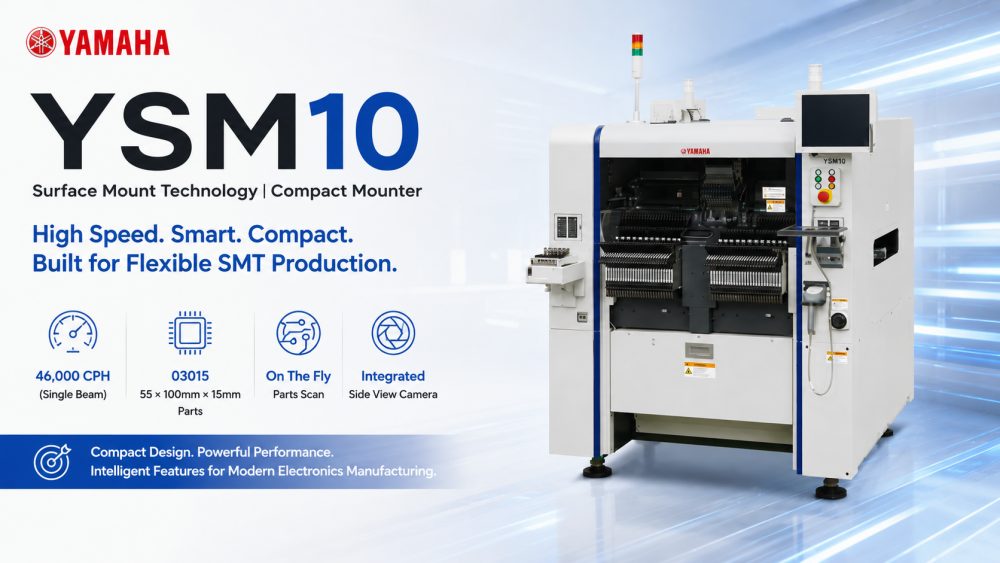

YSM10 firmy Yamaha łączy szybkość, dokładność i kompaktowość w jednym rozwiązaniu typu pick-and-place SMT. Zaprojektowany dla małych i średnich rozmiarów płytek PCB, skutecznie obsługuje komponenty od chipów 0201 po większe części. Maszyna oferuje elastyczne konfiguracje wielogłowicowe i zintegrowane systemy wizyjne, zapewniając wysoką produktywność przy minimalnym czasie konfiguracji. YSM10 jest idealny dla fabryk wymagających niezawodnego montażu SMT bez zajmowania dużej przestrzeni produkcyjnej.
| Cechy produktu
Szybki montaż jeden po drugim
Jednowiązkowe głowice YSM10 pobierają i umieszczają komponenty z dużą prędkością, osiągając do 46 000 cykli na godzinę w optymalnych warunkach. Napęd obrotowy zapewnia stałą dokładność, redukując jednocześnie przestoje podczas wymiany dysz.
Zintegrowana kamera boczna
Wyposażona w wbudowaną kamerę boczną, YSM10 automatycznie wykrywa wysokość i położenie części, zapewniając precyzyjne rozmieszczenie. Kamera umożliwia kontrolę komponentów w locie w celu zapewnienia wysokiej jakości montażu.
Podajnik Super Loading
Innowacja podajnika Super Loading eliminuje przestoje w celu uzupełnienia podajnika. Operatorzy mogą szybko ładować komponenty bez przerywania produkcji, poprawiając ogólną wydajność linii.
| Specyfikacja
| Model | YSM10 | |
| Odpowiednia płytka drukowana | Dł. 510 x szer. 460 mm - dł. 50 x szer. 50 mm * Skonsultuj się z nami w przypadku płyt o wymiarach przekraczających wymiary L510 | |
| Możliwość montażu | Specyfikacja głowicy HM (10 dysz) | Specyfikacja głowicy HM5 (5 dysz) |
| 46 000 CPH (optymalne warunki Spółki) | 31 000 CPH (optymalne warunki Spółki) | |
| Obowiązujące komponenty | 03015-W 55 x dł. 100 mm (rozpoznawanie podzielone dla szerokości powyżej 45 mm), wys.: 15 mm lub mniej * Wymaganie stosowania wielu kamer (opcjonalnie) dla elementów o wysokości powyżej 6,5 mm lub powierzchni kwadratowej przekraczającej 12 mm | |
| Dokładność montażu | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Liczba typów komponentów | Płyta ustalająca: maks. 96 typów (konwersja podajnika taśmy o szerokości 8 mm) Taca: 15 typów (urządzenie sats 15, maks., JEDEC) | |
| Zasilacz | 3-fazowy prąd przemienny 200/208/220/240/380/400/416 V ±10% 50/60 Hz | |
| Źródło zasilania powietrzem | 0,45 MPa lub więcej, stan czysty i suchy | |
| Wymiar zewnętrzny | Dł. 1254 x szer. 1440 x wys. 1445 mm (bez wystających elementów) | |
| Waga | 1270 kg | |
* Specyfikacje i wygląd mogą ulec zmianie bez wcześniejszego powiadomienia.
* Aby uzyskać więcej informacji, skontaktuj się z ICT.
| Lista wyposażenia linii SMT
Σ-G5SⅡ jest powszechnie integrowany z kompletną linią produkcyjną SMT, obejmującą drukarkę pasty lutowniczej, system kontroli SPI, piec rozpływowy, maszynę kontrolną AOI i sprzęt do obsługi PCB. ICT zapewnia pełną integrację linii obejmującą SMT, DIP, powlekanie i inteligentne rozwiązania w zakresie automatyzacji fabryk, aby pomóc klientom budować wydajne i skalowalne systemy produkcyjne elektroniki na całym świecie.
| Film o sukcesie klienta
W Kazachstanie firma ICT z powodzeniem dostarczyła pełną linię SMT do produkcji zasilaczy, w tym ładowarkę SMT, w pełni automatyczną drukarkę, piec rozpływowy, przenośnik i AOI offline. Inżynierowie ICT zapewnili instalację i szkolenie na miejscu, zapewniając optymalną wydajność linii. Klient pochwalił jakość sprzętu i wsparcie: „Wszystkie maszyny pochodzą z Chin ICT. Dobra jakość i cena. Dziękujemy Andy'emu i Billy'emu za zbudowanie tej linii i przeszkolenie nas w obsłudze tych maszyn.”.
| Wsparcie serwisowe i szkoleniowe
ICT zapewnia pełną instalację, uruchomienie i usługi szkoleniowe dla całego sprzętu SMT. Inżynierowie prowadzą klientów przez konfigurację, obsługę, konserwację i rozwiązywanie problemów. Naszym celem jest zapewnienie operatorom możliwości niezależnego i pewnego zarządzania linią SMT oraz osiągnięcia optymalnej wydajności produkcyjnej od pierwszego dnia.
| Pochwała klienta
Klienci niezmiennie chwalą ICT za szybką pomoc techniczną, dobrze zapakowane przesyłki i wysokiej jakości sprzęt. Inżynierowie są doceniani za profesjonalizm i skuteczne szkolenie. Informacje zwrotne podkreślają niezawodność maszyn ICT, łatwość obsługi i szybką reakcję na wyzwania produkcyjne.
| Nasza certyfikacja
Wszystkie maszyny ICT Yamaha SMT, w tym YSM10, posiadają certyfikaty CE, RoHS, ISO9001 i zastrzeżone patenty. Certyfikaty te zapewniają zgodność z międzynarodowymi normami bezpieczeństwa i jakości, dając klientom pewność zarówno co do wydajności, jak i zgodności z przepisami.
| O ICT i fabryce
ICT obsługuje duży ośrodek badawczo-rozwojowy i produkcyjny, w którym obowiązują rygorystyczne systemy kontroli jakości. Nasz zespół inżynierów i techników liczy ponad 200 osób, zapewniając instalację, szkolenia i wsparcie techniczne na całym świecie. Na przestrzeni lat ICT dostarczyło tysiące linii SMT klientom w ponad 80 krajach, zapewniając globalny zasięg i spójne rozwiązania produkcyjne o wysokiej jakości.
