YSM40R
I.C.T
| Ilość： | |
|---|---|
| Wydajny, szybki montaż PCB

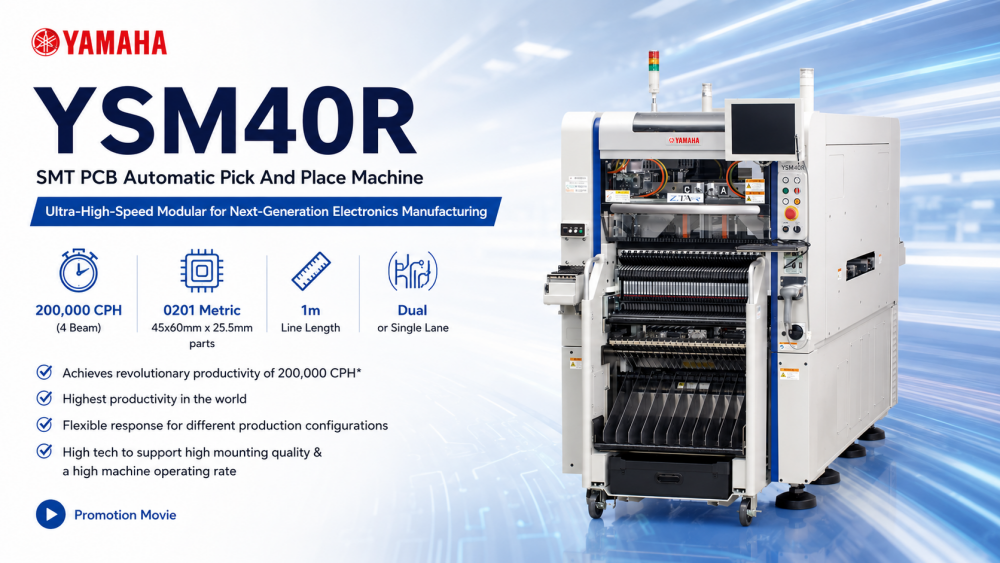

YSM40R to wysokowydajna maszyna typu pick and place Yamaha SMT, zaprojektowana z myślą o szybkim i precyzyjnym montażu na nowoczesnych liniach produkcyjnych SMT. Zaprojektowany do obsługi płytek dwu- lub jednotorowych, system obsługuje komponenty, od bardzo małych chipów 0201 po większe części. Dzięki kompaktowym rozmiarom i zaawansowanym systemom podajników YSM40R zapewnia nieprzerwaną produkcję, wysoką dokładność umieszczania i wyjątkową elastyczność, co czyni go idealnym rozwiązaniem dla producentów elektroniki, którym zależy na wydajności i wysokiej jakości wydruku.
| Cechy produktu
1. Ultraszybkie umieszczanie

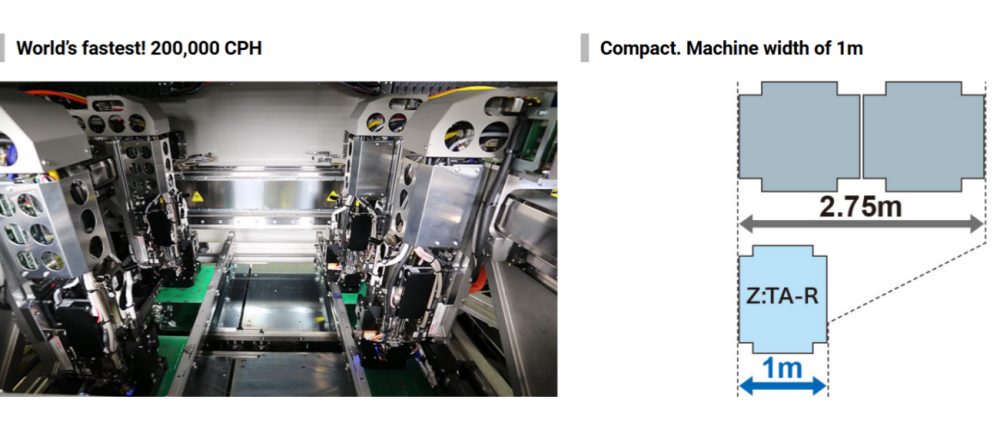

YSM40R osiąga do 200 000 CPH przy użyciu konfiguracji 4-wiązkowej. Zaawansowana głowica obrotowa zapewnia szybkie pobieranie i umieszczanie komponentów, skracając czas produkcji przy jednoczesnym zachowaniu wysokiej dokładności. Ta prędkość jest idealna do masowej produkcji elektroniki i elastycznych operacji liniowych.
2. Elastyczna obsługa komponentów
Obsługując komponenty, od chipów metrycznych 0201 po większe złącza, YSM40R obsługuje komponenty o wielu rozmiarach i typach. Maszyna zapewnia pracę jedno- lub dwutorową, dostosowując się do różnych rozmiarów PCB i wymagań produkcyjnych, zapewniając minimalne zmiany i wysoką wydajność.
3. Innowacyjny system podajników
Super-załadowczy podajnik umożliwia ciągłe dostarczanie komponentów przy minimalnych przestojach. W połączeniu z modułowymi opcjami podajników i urządzeń podających operatorzy mogą szybko zmieniać konfigurację dla różnych formatów produkcji, maksymalizując elastyczność przy jednoczesnym zachowaniu płynnego działania.
| Specyfikacja
| Model | Specyfikacja (YSM40R-4) 4-wiązkowa, 4-głowicowa . | Specyfikacja 2-wiązkowa, 2-głowicowa (YSM40R-2) |
| Odpowiednia płytka drukowana | Dł.700×szer.460mm do dł.50×szer.50mm | |
| Prędkość | 200 000 CPH (przy użyciu głowicy RS) | 58 000 CPH (przy użyciu głowicy MU) |
| Obowiązujące komponenty | 0201* do □6,5 mm (wysokość 2,0 mm lub mniej) *opcja 03015 do 45×60 m (wysokość 15 mm lub mniej) | 0402 do 45×100 mm (wysokość 15 mm lub mniej) 0603 do 45×100 mm (wysokość 25,5 mm lub mniej) |
| Dokładność montażu | +/-35μm (25μm) Cpk ≧1,0 (3σ) | +/-40μm (30μm) Cpk ≧1,0 (3σ) |
| Liczba typów komponentów * Konwersja taśmy o szerokości 8 mm | Maks. 80 podajników z głowicami RS Maks. 88 podajników z głowicami MU Maks. 84 podajniki z głowicami RS x 2 + MU x 2 | 92 podajniki z głowicami MU lub FL |
| Zasilacz | 3-fazowy prąd przemienny 200/208/220/240/380/400/416 V +/-10% | |
| Źródło zasilania powietrzem | 0,45 MPa lub więcej, w stanie czystym i suchym | |
| Wymiar zewnętrzny | Dł.1000×szer.2100×wys.1550 mm | |
| Waga | Około. 2100 kg | |
* Specyfikacje i wygląd mogą ulec zmianie bez wcześniejszego powiadomienia.
| Lista wyposażenia linii SMT
Σ-G5SⅡ jest powszechnie integrowany z kompletną linią produkcyjną SMT, obejmującą drukarkę pasty lutowniczej, system kontroli SPI, piec rozpływowy, maszynę kontrolną AOI i sprzęt do obsługi PCB. ICT zapewnia pełną integrację linii obejmującą SMT, DIP, powlekanie i inteligentne rozwiązania w zakresie automatyzacji fabryk, aby pomóc klientom budować wydajne i skalowalne systemy produkcyjne elektroniki na całym świecie.
ICT oferuje również szeroką gamę maszyn typu pick and place Yamaha SMT, w tym modele Σ-F8S i Σ-G5SⅡ. Systemy te oferują różne prędkości, konfiguracje głowic i opcje obsługi komponentów, umożliwiając producentom elektroniki wybór idealnego rozwiązania do produkcji na małą, średnią lub dużą skalę. Wszystkie maszyny płynnie integrują się z pełnymi liniami SMT, zapewniając stałą jakość i wydajność produkcji we wszystkich modelach.
| Film o sukcesie klienta
W Kazachstanie firma ICT z powodzeniem dostarczyła pełną linię SMT do produkcji zasilaczy, w tym ładowarkę SMT, w pełni automatyczną drukarkę, piec rozpływowy, przenośnik i AOI offline. Inżynierowie ICT zapewnili instalację i szkolenie na miejscu, zapewniając optymalną wydajność linii. Klient pochwalił jakość sprzętu i wsparcie: „Wszystkie maszyny pochodzą z Chin ICT. Dobra jakość i cena. Dziękujemy Andy'emu i Billy'emu za zbudowanie tej linii i przeszkolenie nas w obsłudze tych maszyn.”.
| Wsparcie serwisowe i szkoleniowe
ICT świadczy kompleksowe usługi obejmujące instalację, szkolenia techniczne i bieżące wsparcie dla wszystkich linii SMT. Nasi inżynierowie prowadzą operatorów przez obsługę maszyny, konfigurację produkcji i rozwiązywanie problemów. Szkolenia są dostosowane do przepływu pracy każdego klienta, zapewniając optymalną wydajność i płynną integrację z istniejącymi procesami fabrycznymi. Oferujemy ciągłe wsparcie zdalne i na miejscu, aby utrzymać stabilność i wydajność produkcji.
| Pochwała klienta
Klienci niezmiennie chwalą ICT za szybkie, profesjonalne wsparcie, wysokiej jakości maszyny i bezpieczną dostawę. Inżynierowie są doceniani za praktyczne przeszkolenie, a sprzęt chwalony jest za niezawodność i łatwość obsługi. Nasza responsywna obsługa zapewnia szybkie rozwiązywanie problemów, pomagając fabrykom utrzymać ciągłość produkcji i wysoką jakość wyników.
| Nasza certyfikacja
Maszyny ICT SMT posiadają certyfikaty CE, RoHS, ISO9001 i obejmują wiele patentów na innowacyjną technologię. Nasz system zarządzania jakością zapewnia, że cały sprzęt spełnia światowe standardy bezpieczeństwa i ochrony środowiska, zapewniając klientom niezawodne, zgodne z przepisami i wydajne rozwiązania produkcyjne.
