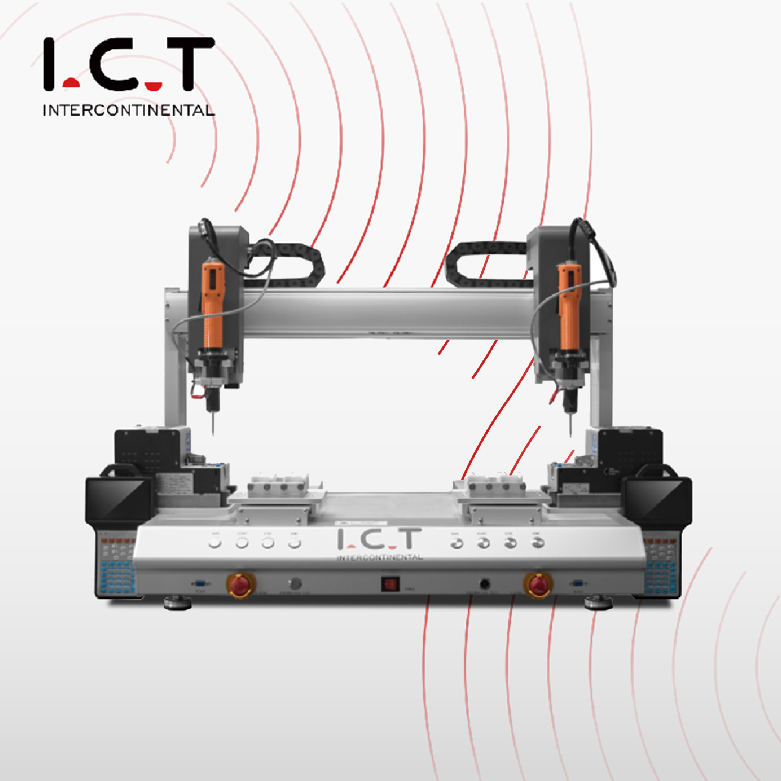

| Blokowanie śrubowe pulpitu dla produktów elektronicznych
Robot do automatycznego mocowania śrub mocujących Desktop jest przeznaczony do produktów elektronicznych, które wymagają wielokrotnego blokowania śrub w stabilnych pozycjach. Maszyna składa się z dwóch głównych części: wkrętarki elektrycznej i automatycznego podajnika ślimaka. Te dwie części współpracują ze sobą, aby wysłać śruby i zakończyć mocowanie bez konieczności wielokrotnego ręcznego wybierania. Kiedy jedna śruba zostanie zablokowana, a śrubokręt przesunie się w górę, następna śruba zostanie automatycznie przygotowana do następnego punktu. Dzięki temu maszyna nadaje się do obróbki części PCBA, małych obudów, modułów elektronicznych, płytek sterujących i podzespołów z tworzyw sztucznych z tym samym rodzajem śrub i wieloma punktami ryglowania.
| Funkcja automatycznego robota wkręcającego
Łatwe programowanie
Kluczową wartością robota do automatycznego mocowania śrubowego Desktop jest proces automatycznego podawania śrub. Podczas montażu ręcznego pracownicy muszą wybrać śruby, umieścić je na wiertle, wyrównać otwór na śrubę, a następnie dokręcić. Zajmuje to czas i może powodować niestabilny rytm pracy podczas długich zmian. W przypadku automatycznego podawania śruba jest dostarczana do wkrętarki w sposób ciągły po każdym działaniu blokującym. W większości przypadków operator musi jedynie załadować i rozładować osprzęt. W przypadku robota z automatyczną śrubą mocującą do mocowania na biurku, blokującej maszyny napędowej, ta konstrukcja pomaga ograniczyć ruchy rąk i zapewnia czystsze stanowisko montażowe.
Proces blokowania wymaga stabilnego ruchu, a nie tylko dużej prędkości. Ten robot do wkręcania śrub mocujących do komputerów stacjonarnych wykorzystuje kontrolowany ruch w osiach X, Y i Z, aby przesuwać śrubokręt do każdego zaprogramowanego punktu. Dzięki powtarzalności do ± 0,02 mm maszyna może utrzymać bardziej spójne położenie śrub podczas produkcji seryjnej. Może współpracować z opcjami wkrętaków, takimi jak SD, KILEWS lub HIOS, zgodnie z wymaganiami projektu. W przypadku produktów z powtarzającymi się otworami na śruby, wbijarka blokująca pomaga ograniczyć błędy ludzkie i utrzymuje proces mocowania bliżej ustalonej ścieżki, co jest ważne w przypadku małych zespołów elektronicznych.
Różne produkty wymagają różnych konstrukcji opraw. Niektóre produkty wykorzystują jedną platformę roboczą, podczas gdy inne potrzebują dwóch platform, aby umożliwić szybszy załadunek i rozładunek. Robota do automatycznego mocowania śrub mocujących Desktop można wybierać spośród różnych modeli, takich jak SCR300, SCR540 i SCR640, w zależności od rozmiaru produktu, ilości łbów i potrzeb platformy. Jeżeli produkt Klienta posiada więcej punktów śrubowych lub większe wymiary, ICT może sprawdzić próbkę i zaproponować odpowiednią konstrukcję. Dzięki temu robot z automatyczną śrubą blokującą jest bardziej praktyczny w rzeczywistych zastosowaniach fabrycznych, ponieważ maszyna jest dopasowana do procesu montażu, a nie tylko do ustalonego standardu.
Robot do automatycznego mocowania śrub mocujących na pulpicie obsługuje sterowanie za pomocą panelu dotykowego i programowanie ręczne. Operatorzy mogą ustawiać pozycje śrub za pomocą funkcji uczenia trakcji, a następnie zapisywać program do późniejszego wykorzystania. System może zapamiętać do 999 programów, co jest pomocne, gdy fabryka produkuje różne modele w małych lub średnich partiach. Maszyna obsługuje również funkcje alarmowe, takie jak alarm odsłoniętej śruby, dzięki czemu można szybciej znaleźć nieprawidłowe dokręcenie. W przypadku zespołów korzystających na co dzień z automatycznego robota do śrub mocujących proste programowanie i jasne alarmy zmniejszają presję szkoleniową i ułatwiają zmianę.
| Specyfikacja automatycznego robota wkręcającego
| Pozycja | I.CT-SCR300 | I.CT-SCR540 | I.CT-SCR640 |
|---|---|---|---|
| Maks. Rozmiar zakresu | 300 × 300 mm, Z: 80 mm | 500 × 400 mm, Z: 80 mm | 600 × 400 mm, Z: 80 mm |
| Numer głowy | 1 | 1 | 2 |
| Numer platformy | 1 | 2 | 2 |
| Maksymalna prędkość ruchu | Oś X/Y: 600 mm/s, oś Z: 400 mm/s | Oś X/Y: 600 mm/s, oś Z: 400 mm/s | Oś X/Y: 600 mm/s, oś Z: 400 mm/s |
| Śrubokręt | SD/KILEWS/HIOS | SD/KILEWS/HIOS | SD/KILEWS/HIOS |
| Podawanie ślimakowe | Pick and Place, magnetyczne | Pick and Place, magnetyczne | Pick and Place, magnetyczne |
| System alarmowy | Zdemontowany alarm | Zdemontowany alarm | Zdemontowany alarm |
| Powtórz dokładność | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Pamięć | 999 programów | 999 programów | 999 programów |
| Programowanie | Program nauczania trakcji | Program nauczania trakcji | Program nauczania trakcji |
| Tryb jazdy | Silnik z zamkniętą pętlą | Silnik z zamkniętą pętlą | Silnik z zamkniętą pętlą |
| Tryb sterowania | Demonstrator + Panel Dotykowy | Demonstrator + Panel Dotykowy | Demonstrator + Panel Dotykowy |
| Ciśnienie powietrza | 4,5–6 kg/cm² | 4,5–6 kg/cm² | 4,5–6 kg/cm² |
| Zasilacz | AC 220 ±10%, 50/60 Hz; Opcjonalnie napięcie prądu przemiennego 110 V | AC 220 ±10%, 50/60 Hz; Opcjonalnie napięcie prądu przemiennego 110 V | AC 220 ±10%, 50/60 Hz; Opcjonalnie napięcie prądu przemiennego 110 V |
| Wymiar | 670 × 540 × 690 mm | 670 × 590 × 690 mm | 1010 × 730 × 690 mm |
| Waga | Około. 70 kg | Około. 90 kg | Około. 130 kg |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
