ICT-SS430
I.C.T
| Ilość： | |
|---|---|

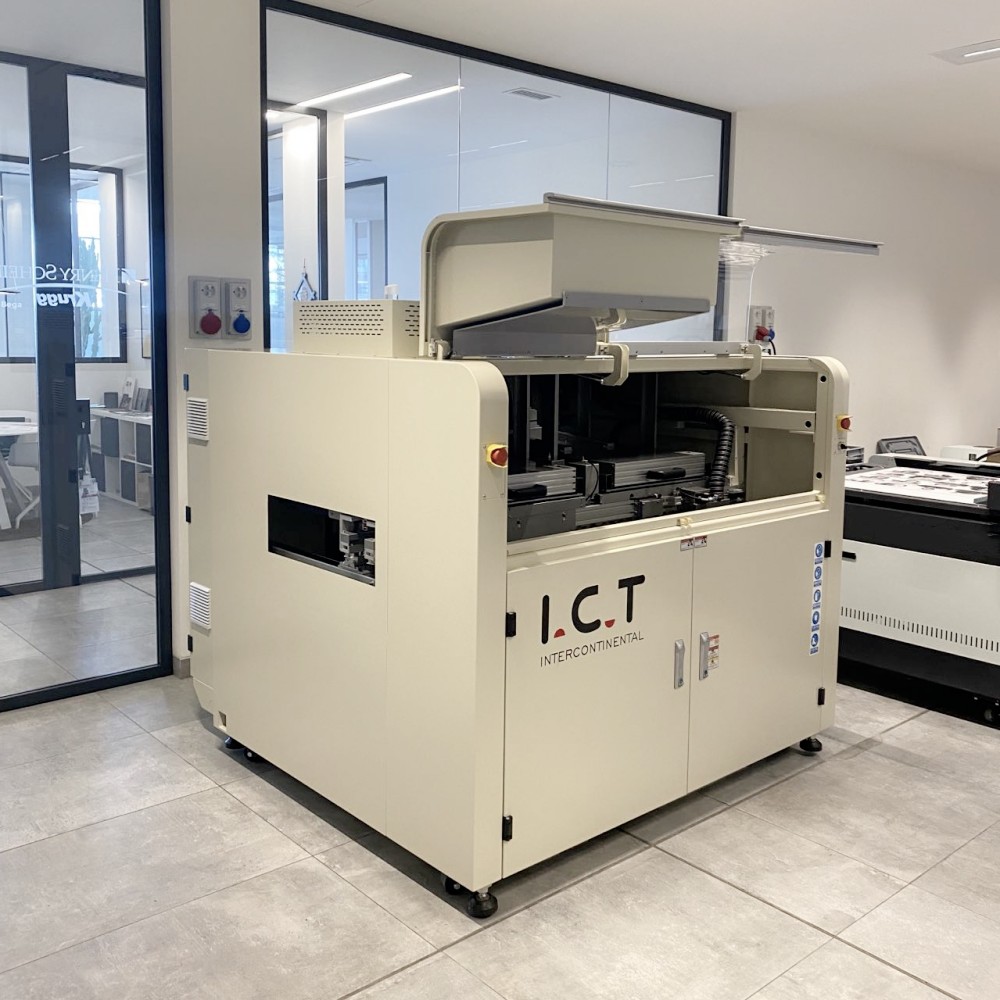

| Selektywna maszyna lutownicza fali off-line
Maszyna do lutowania selektywnego na fali off-line SS550P1, opracowana przez ICT w Chinach, to najwyższej klasy rozwiązanie do lutowania przewlekanego płytek PCB. Idealny do zastosowań DIP i wymagających wysokiej niezawodności, takich jak elektronika samochodowa, utrzymuje płytki PCB podczas przesuwania platformy natryskowej i lutowniczej, zapewniając precyzję.
Pełna kontrola za pomocą komputera PC umożliwia zapisywanie ustawień, takich jak temperatura i rodzaj strumienia, zapewniając powtarzalne wyniki. Jego modułowa konstrukcja dostosowuje się do różnych układów, a automatyczna kalibracja fali i wyrównanie CCD zwiększają jakość. Jako maszyna do lutowania selektywnego na fali PCB idealnie nadaje się do małych i średnich sklepów. 26 lat doświadczenia ICT potwierdza jej globalne zaufanie i wydajność.
| Lista wyposażenia linii DIP

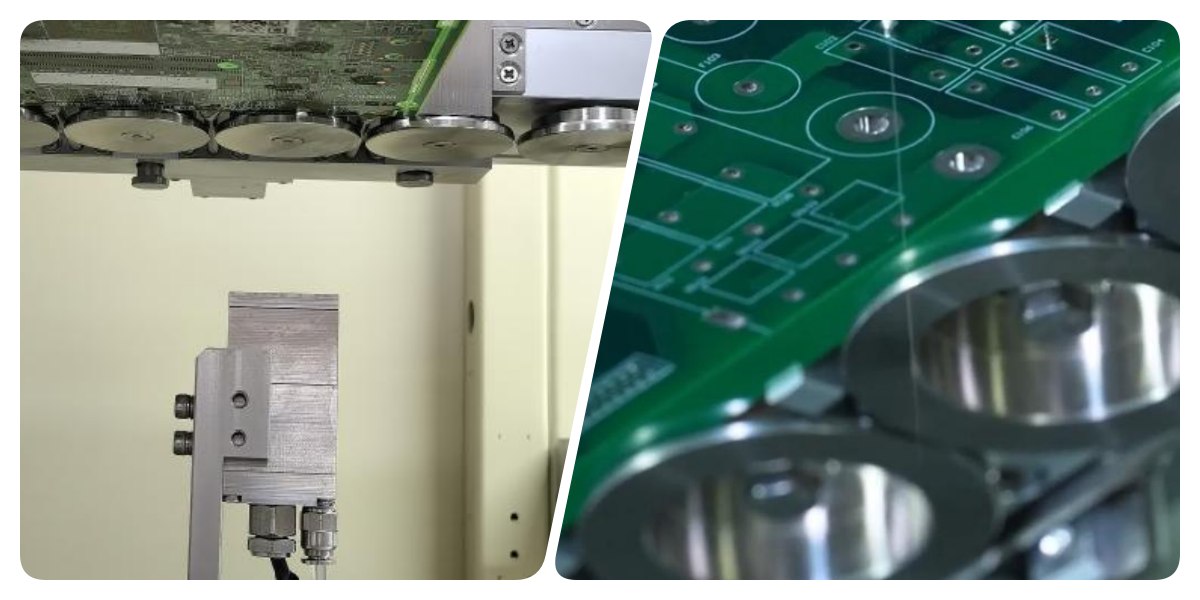

Maszyna do lutowania selektywnego DIP jest wyposażona w niezawodny system topnika zapewniający dokładne zastosowanie. Wykorzystuje niemiecki zawór impulsowy wysokiej częstotliwości do natryskiwania drobnych kropek strumienia o zawartości substancji stałych poniżej 10%, minimalizując straty. Taca zbiera pozostałości, ułatwiając czyszczenie, a dysza na platformie XY osiąga precyzję 0,02 mm. Zbiorniki ciśnieniowe utrzymują stały przepływ, wspomagane przez japońskie komponenty SMC. Widoczne wskaźniki ułatwiają regulację, dzięki czemu jest to idealne rozwiązanie do czystego, spójnego lutowania w ciasnych przestrzeniach.

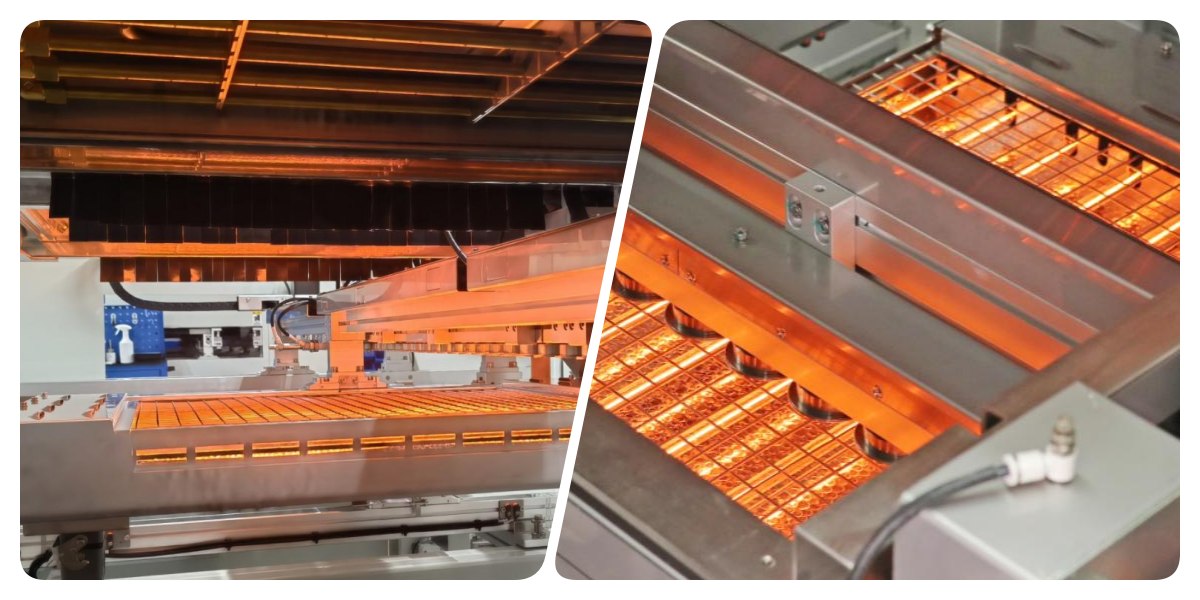

System podgrzewania wstępnego w tej maszynie do lutowania selektywnego off-line skutecznie przygotowuje płytki. Oferuje regulowane dolne ogrzewanie IR i górne gorące powietrze, pokrywając duży obszar i osiągając 150°C w około 15 minut. Bawełna odporna na wysoką temperaturę zapewnia stabilne ciepło, a najwyższej jakości części zapewniają trwałość. Konstrukcja wtykowa niewymagająca użycia narzędzi skraca czas konserwacji. Taka konfiguracja zapewnia mocne spoiny i ogranicza błędy, co jest idealne w przypadku produkcji na małą skalę.

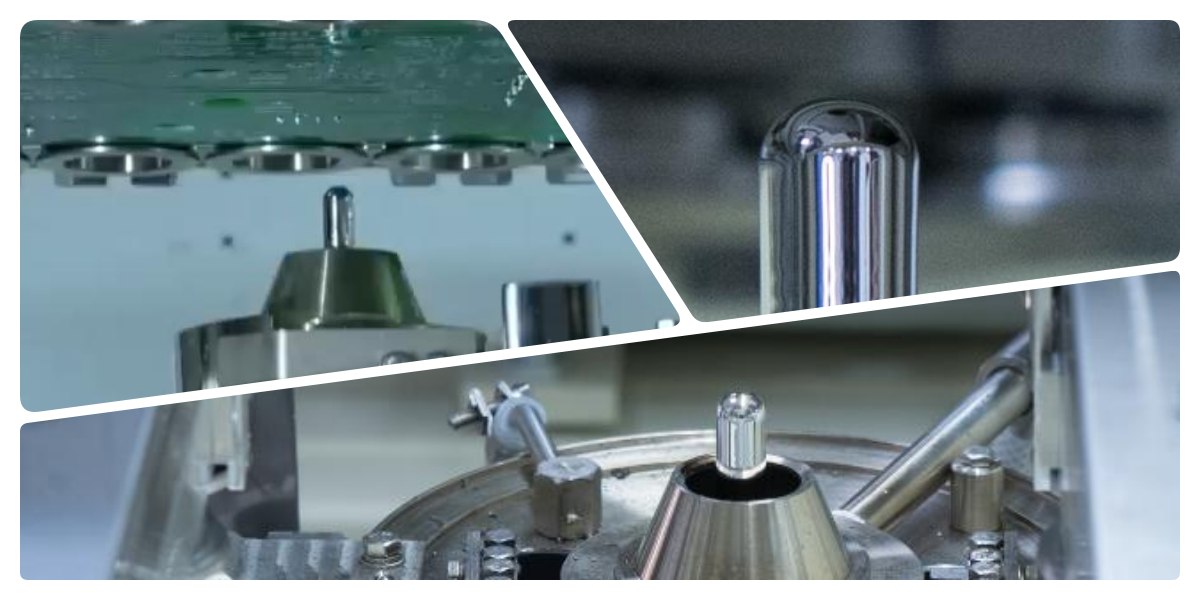

System lutowniczy wyróżnia się zaawansowanymi funkcjami maszyny do lutowania selektywnego na fali PCB. Szwedzka pompa PRECIMETER utrzymuje stabilną falę lutowniczą, a oprogramowanie kontroluje temperaturę i przepływ N2. Garnek ze stali nierdzewnej z powłoką antykorozyjną szybko się nagrzewa wraz z żeliwem, a N2 redukuje żużel, zapewniając czyste połączenia. Obsługuje złożone komponenty, zapewniając wysokiej jakości wyniki w zastosowaniach DIP.

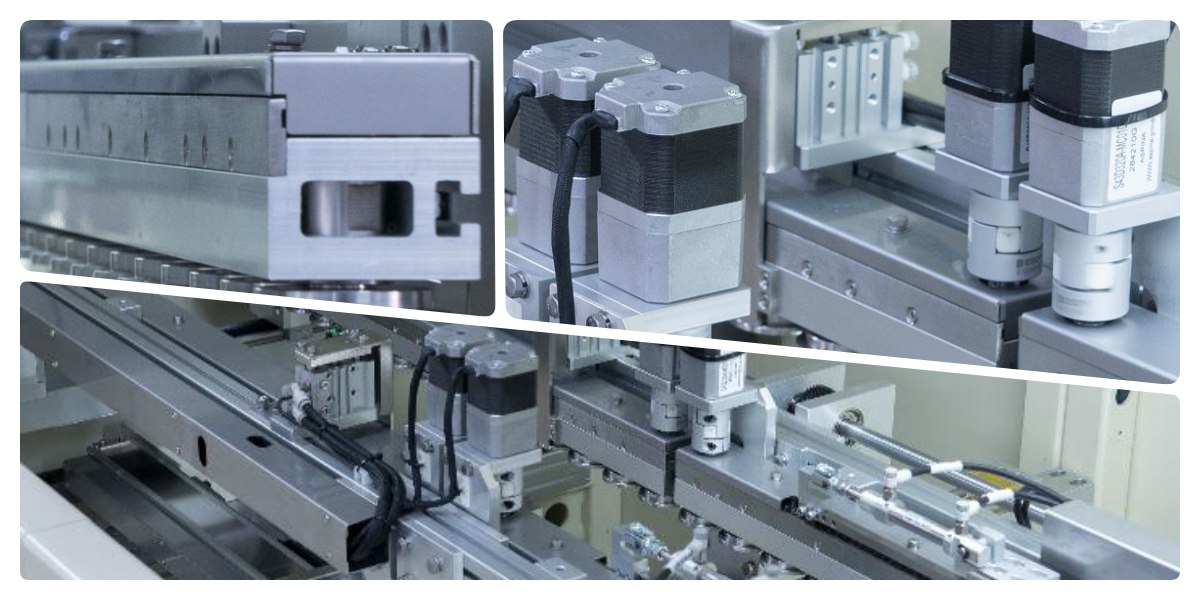

System transmisji zapewnia płynną obsługę PCB w tej maszynie do lutowania selektywnego off-line. Zbudowany z wytrzymałych profili i rolek, wytrzymuje obciążenie do 20 kg za pomocą zacisków bocznych i górnych. Japońskie silniki napędzają go niezawodnie, łatwo dopasowując się do konfiguracji modułowych. Ta kompaktowa konstrukcja pasuje do małych warsztatów, utrzymując stały przepływ i wydajną pracę.

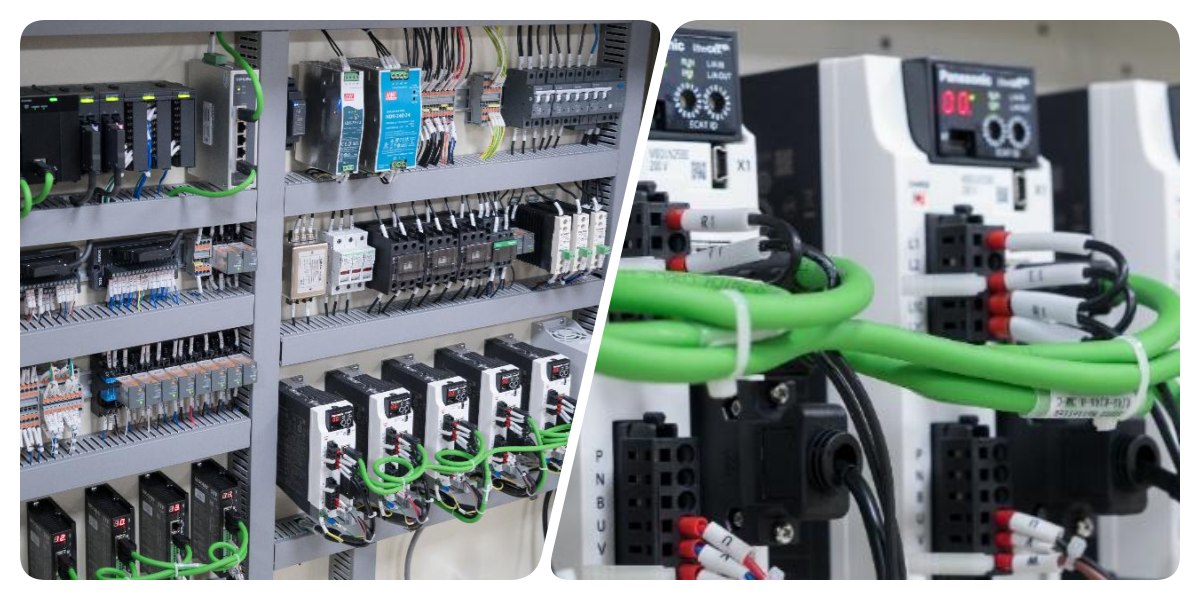

Sterowanie jest niezawodne w maszynie do lutowania selektywnego DIP z systemem PLC Keyence spełniającym standardy CE. Części globalne i kable Cat-6 zapewniają szybką i stabilną pracę ze śledzeniem danych w celu kontroli jakości. Dostosowuje się do rosnących potrzeb, co czyni go solidnym wyborem dla małych operacji wymagających precyzji.

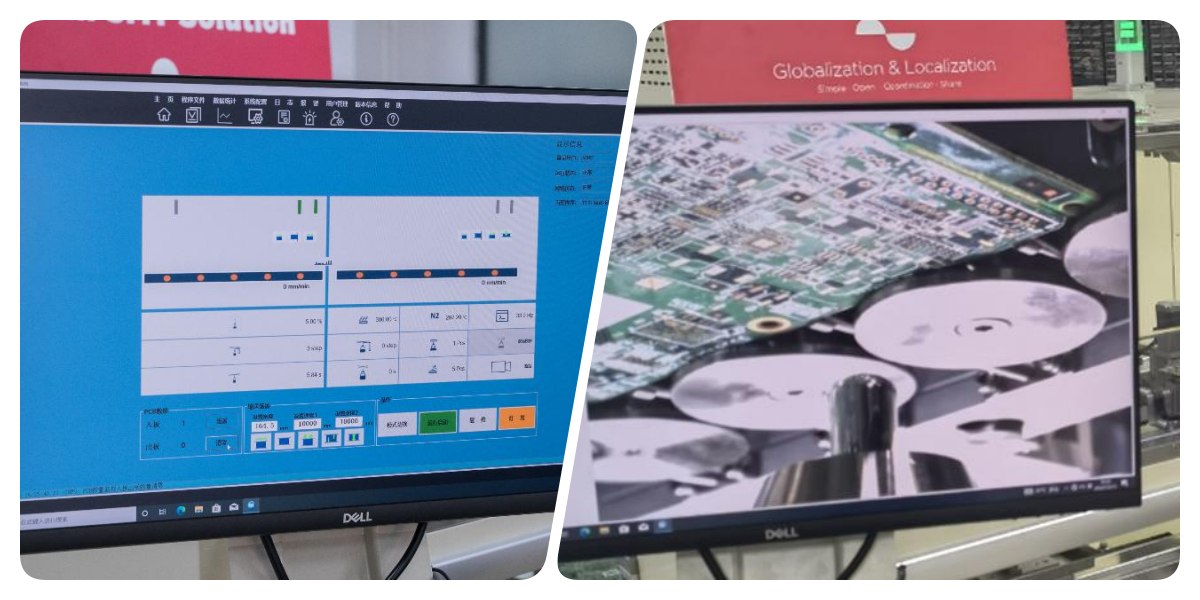

System operacyjny upraszcza korzystanie z tej maszyny do lutowania selektywnego off-line. Konfiguracja prędkości programowania CCD z przewodnikiem, z trybem obrazu do weryfikacji współrzędnych i monitorowania w czasie rzeczywistym. Wybierz języki, takie jak angielski lub chiński, z aktualizacjami Wi-Fi za pośrednictwem MES. Dane śledzą każdy punkt lutowania, ułatwiając szkolenie nowych użytkowników w kompaktowych konfiguracjach.
| Specyfikacja
| On-line selektywna maszyna lutownicza fali | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modułowe online | Natrysk + podgrzewanie i lutowanie | Natrysk + podgrzewanie + lutowanie | Natrysk + podgrzewanie + lutowanie + lutowanie | Natrysk + podgrzewanie + lutowanie + lutowanie + lutowanie |
| System lutowania | ||||
| Ilość dysz | 1 | 1 | 2 | 3 |
| Ilość tygla lutowniczego | 1 zestaw | 1 zestaw | 2 zestaw | 3 zestawy |
| Podwójny garnek (opcja) | Nie dotyczy | Opcja | Opcja | Opcja |
| Moc tygla lutowniczego | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| System strumieniowy | ||||
| Zbiornik magazynowy strumienia | 1L | 1L | 2L | 2L |
| Wsparcie strumienia | Alarm strumieniowy, automatyczny | |||
| Dysza w sprayu | Niemcy Zawór strumieniowy (natrysk punktowy i liniowy) 1 zestaw | |||
| Rozmiar dysz sprysku | 130um (opcja 180um, 210um) | |||
| Prędkość natryskiwania | 0 ~ 20 mm/s | |||
| Prędkość ruchu dyszy natryskowej | 0 ~ 400 mm/s | |||
| System podgrzewania | ||||
| Tryb podgrzewania | Gorące powietrze i IR | Gorące powietrze i IR | Gorące powietrze i IR | Gorące powietrze i IR |
| Obszar podgrzewania | Dł.500*szer.500mm | Dł.500*szer.500mm | Dł.500*szer.500mm | Dł.500*szer.500mm |
| Strefa podgrzewania | Górne gorące powietrze: 2, dolne IR: 1 | |||
| Dolna moc podgrzewania | Maks. 12 kW | |||
| Najwyższa moc podgrzewania wstępnego | Maks. 6kw | |||
| Czas rozgrzewki | Około 15 minut (ustawienie 150 ℃) | |||
| Tryb sterowania | Komputer + sterownik PLC | |||
| System transportu | ||||
| Rozmiar PCB (z oprawą) | 120*60~500*500mm | |||
| Wymiana PCB | W Internecie | |||
| Górny prześwit PCB | 120mm | |||
| Wysokość transportu | 900 ± 20 mm | |||
| Szerokość transportu | 60 ~ 500 mm | |||
| Wymiar: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Waga | Około: 800 kg | Około: 1200 kg | Około: 1300 kg | Około: 1500 kg |

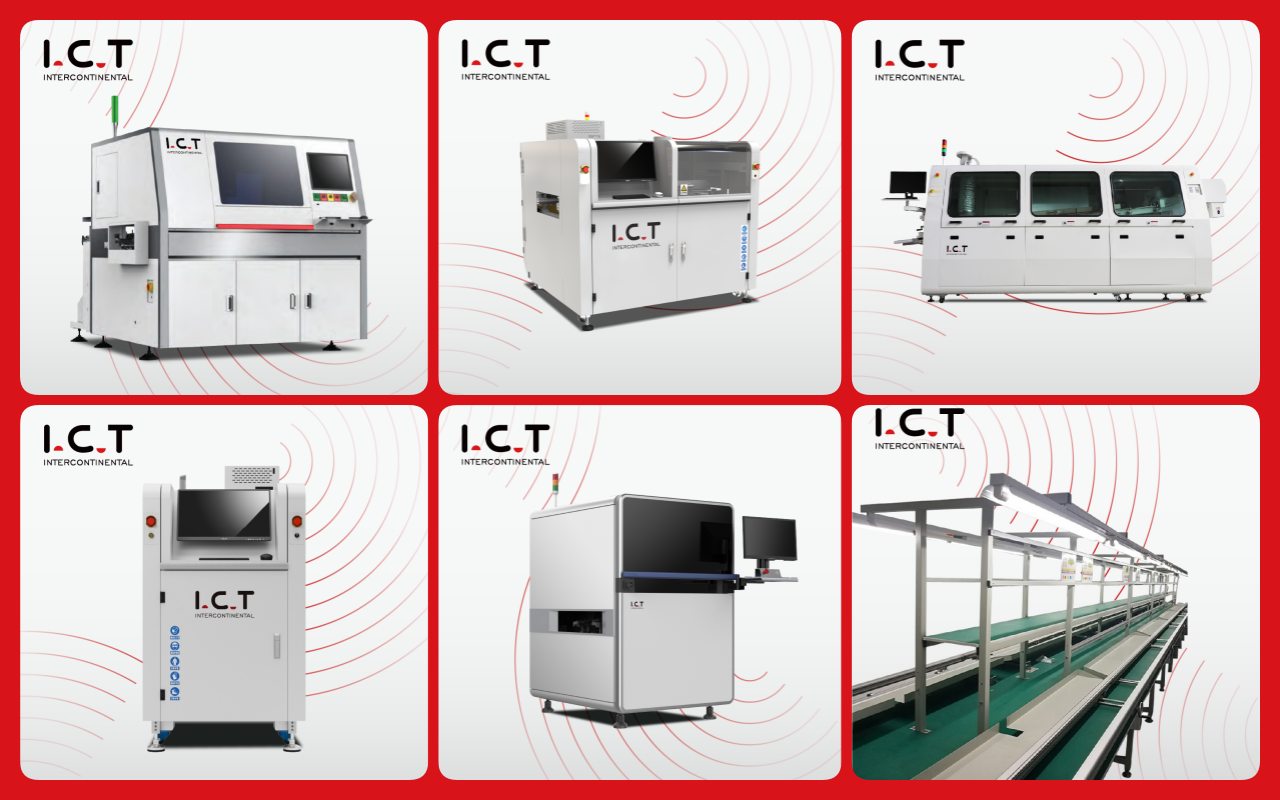

| Lista wyposażenia linii DIP
Nasza linia produkcyjna DIP oferuje zaawansowane narzędzia do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia DIP obejmuje linię wprowadzania DIP do dokładnego umieszczania komponentów, moduł ładowania fal zapewniający płynne wejście do PCB, moduł rozładowywania fal zapewniający bezpieczne wyjście oraz linię montażową do kontroli końcowych. Ta wysokiej jakości linia produkcyjna PCB DIP zapewnia stabilną pracę, niezawodne wkładanie THT i ekonomiczny montaż, spełniając różnorodne potrzeby branżowe. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa produktywność w przypadku zadań przewlekanych.
| Nazwa produktu | Zastosowanie w linii DIP |
|---|---|
Automatyczna maszyna do wkładania | Automatycznie umieszcza komponenty na płytkach PCB z precyzją dla linii produkcyjnej DIP. |
Topi lut, tworząc solidne połączenia na płytkach PCB podczas procesu podłączania THT. | |
Nakłada lut selektywnie na określone obszary w celu dokładnego montażu THT | |
Sprawdza połączenia lutowane i wady umiejscowienia na płytce PCB zmontowanej metodą DIP. | |
Sprawdza jakość lutowania wewnętrznego i wady ukryte w elementach THT. | |
Testuje wydajność elektryczną i łączność zmontowanej płytki PCB. | |
Płynnie transportuje płytki PCB przez linię DIP, zapewniając efektywny montaż i kontrolę. |
| Film o sukcesie klienta

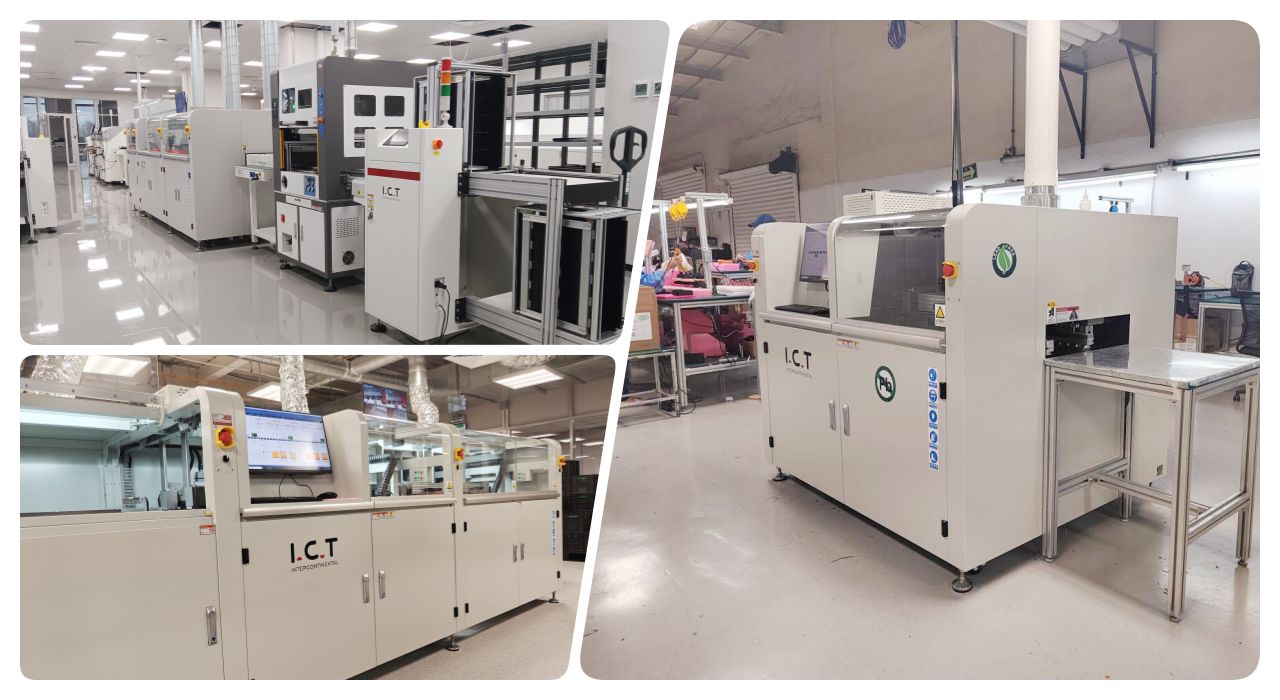

W 2025 roku inżynierowie ICT odwiedzili europejskiego klienta, aby skonfigurować linię do lutowania selektywnego DIP obejmującą maszyny JUKI JM100, SS550P1 i OLSR300. Film pokazał płynną pracę całej linii, z maszyną do lutowania selektywnego na fali off-line SS550P1 zapewniającą precyzyjne spoiny. Inżynierowie przeszkolili personel i dopracowali sprzęt, zapewniając bezproblemową produkcję. Klient zyskał pewność w zakresie obsługi wysokiej jakości montażu PCB, dzięki fachowemu wsparciu ICT i niezawodnej wydajności maszyny do lutowania selektywnego DIP.
| Profesjonalna obsługa i szkolenia
ICT zapewnia kompleksowe wsparcie dla maszyny do lutowania selektywnego off-line z konfiguracją na miejscu i pomocą 24/7. Nasi inżynierowie oferują szkolenia w zakresie obsługi i konserwacji, a także zdalną pomoc w celu dostosowania do Twoich potrzeb. Dzięki 26-letniemu doświadczeniu w SMT optymalizujemy Twoją linię pod kątem wydajności. Plany długoterminowe obejmują regularne kontrole, dzięki którym Twoja produkcja pozostaje silna i bezproblemowa.

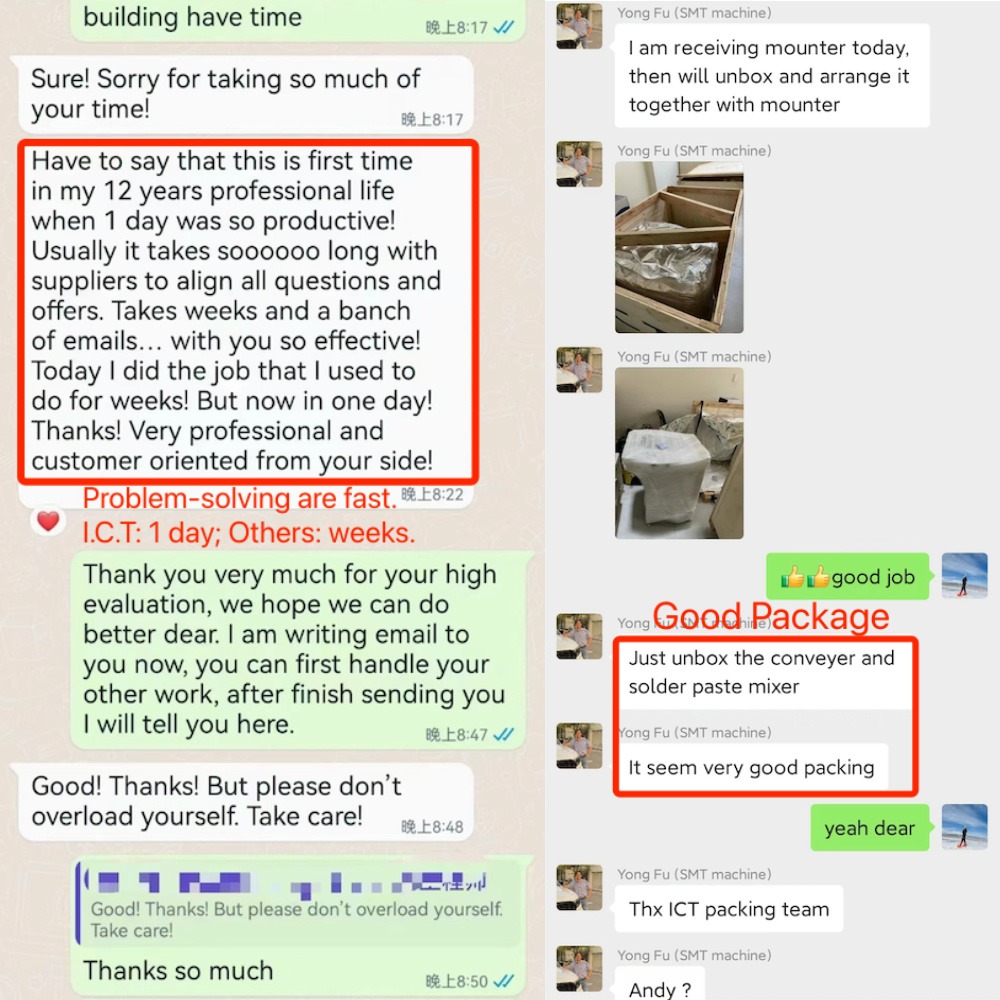

| Pochwała klienta
Klienci chwalą inżynierów ICT za ich fachowe szkolenia i szybkie naprawy na maszynie do lutowania selektywnego na fali off-line. Solidne lutowanie i wysoka przepustowość maszyny robią wrażenie, a bezpieczne opakowanie zapewnia bezpieczną dostawę. Szybkie reakcje na problemy pozwalają na utrzymanie produkcji na właściwym torze, zdobywając komentarze typu „Wsparcie ICT jest na najwyższym poziomie”, budując trwałe zaufanie.
| Certyfikaty branżowe
Maszyna do lutowania selektywnego off-line posiada certyfikaty CE, RoHS i ISO9001, spełniając światowe standardy bezpieczeństwa i jakości. Patenty ICT dotyczące technologii fal i strumieni podkreślają innowację. Te referencje zapewniają niezawodny, ekologiczny sprzęt, na którym można polegać na całym świecie.
| O firmie i fabryce ICT
ICT przewodzi SMT z wewnętrznymi badaniami i rozwojem oraz trzema fabrykami, których liczba pracowników wzrosła do 89 w ciągu 26 lat. Obsługujemy ponad 1600 klientów w 72 krajach, oferując rozwiązania DIP i PCB z rygorystycznymi systemami testowania i jakości. Nasza maszyna do lutowania selektywnego off-line pasuje do małych przestrzeni i jest wspierana przez globalne wsparcie. Codziennie wprowadzamy innowacje, wspierając partnerstwa o różnych wartościach na rzecz sukcesu Twojej fabryki.
