YSM20WR
Yamaha
| Ilość： | |
|---|---|
| Szybka dwutorowa maszyna SMT

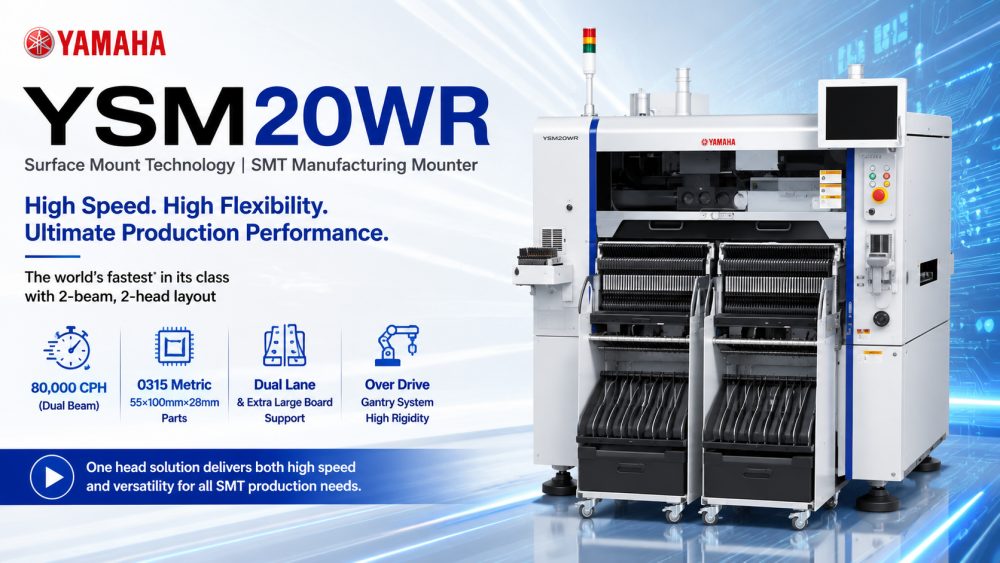

YSM20WR to rozwiązanie typu pick-and-place firmy Yamaha SMT, przeznaczone do dwutorowego montażu płytek PCB, zdolne do obsługi płytek o dużych rozmiarach przy zachowaniu wyjątkowej precyzji. Dzięki dużej szybkości pracy z wieloma głowicami maszyna ta obsługuje elementy o różnych rozmiarach. Zaawansowane systemy skanowania i kamer zapewniają dokładne rozmieszczenie, a zintegrowana technologia podajnika skraca przestoje. ICT wspiera klientów pełną instalacją, szkoleniami i pomocą techniczną, co czyni go idealnym rozwiązaniem dla nowoczesnych producentów elektroniki poszukujących niezawodnych, skalowalnych linii SMT.
| Cechy produktu
Szybkie umieszczanie na dwóch liniach
Wyposażony w dwie wiązki osi X, YSM20WR osiąga prędkość 80 000 CPH w przypadku dwutorowych płytek PCB, umożliwiając wysoką wydajność produkcji.
Uniwersalna głowica montażowa
Szybkie głowice HM obsługują komponenty o wymiarach od 0101 do 55 × 100 × 28 mm, a opcjonalne systemy wielu kamer poprawiają dokładność i elastyczność umieszczania.
Zaawansowany system suwnicowy Overdrive
Portal overdrive zapewnia płynny transfer PCB, minimalizując straty podczas szybkiego montażu, jednocześnie obsługując duże płyty o szerokości do 742 mm.
| Specyfikacja
| Model | YSM20WR |
| Odpowiednia płytka drukowana | Jednopasmowy L810 x W742mm do L50 x W50mm Dwutorowy (tylko w przypadku specyfikacji 2-belkowych osi X.) L810 x W356mm do L50 x W50mm |
| Możliwość montażu | 2-wiązkowa oś X: Szybka, uniwersalna głowica (HM: High-speed Multi) x 2 81 000 CPH (w optymalnych warunkach określonych przez Yamaha Motor) |
| Dokładność montażu (określona przez Yamaha Motor w przypadku użycia standardowych materiałów pomiarowych) | +/- 0,035 mm (+/-0,025 mm) Cpk≧1,0 (3σ) |
| Obowiązujące komponenty | Szybka głowica uniwersalna (HM: High-speed Multi) x 2: 0101 do 55 x 100 mm L100 mm, wysokość 15 mm lub mniej Uwaga: W niektórych przypadkach może być wymagana obsługa wielu kamer (opcja) ze względu na wysokość i rozmiar części. Głowica o nietypowych kształtach (FM: Elastic Multi): 03015 do 55 x 55 mm L100 mm, wysokość 28 mm lub mniej |
| Liczba typów komponentów | Płyta stała: Maks. 140 typów (konwersja na podajnik taśmy 8 mm) Wymiana wózka podajnika: Maks. 128 typów (konwersja na podajnik taśmy 8 mm) Tace na 30 typów (stałe) i 10 typów (wózek) |
| Zasilacz | 3-fazowy prąd przemienny 200/208/220/240/380/400/416 V +/-10% 50/60 Hz |
| Źródło zasilania powietrzem | 0,45 MPa lub więcej, w stanie czystym i suchym |
| Wymiar zewnętrzny (bez występów) | Dł. 1374 x szer. 2110 x wys. 1445 mm |
| Waga | Około. 2500 kg |
* Specyfikacje i wygląd mogą ulec zmianie bez wcześniejszego powiadomienia.
* Aby uzyskać więcej informacji, skontaktuj się z ICT.
| Lista wyposażenia linii SMT
Σ-G5SⅡ jest powszechnie integrowany z kompletną linią produkcyjną SMT, obejmującą drukarkę pasty lutowniczej, system kontroli SPI, piec rozpływowy, maszynę kontrolną AOI i sprzęt do obsługi PCB. ICT zapewnia pełną integrację linii obejmującą SMT, DIP, powlekanie i inteligentne rozwiązania w zakresie automatyzacji fabryk, aby pomóc klientom budować wydajne i skalowalne systemy produkcyjne elektroniki na całym świecie.
ICT oferuje pełną gamę maszyn typu pick-and-place Yamaha SMT, w tym YSM10, YSM40R i YRM20. Maszyny te zapewniają dostosowane prędkości, zakresy komponentów i konfiguracje torów, aby sprostać różnym potrzebom produkcyjnym fabryki. Każda maszyna jest objęta szkoleniami technicznymi, wskazówkami dotyczącymi instalacji i rozwiązaniami konserwacyjnymi firmy ICT, zapewniając bezproblemową integrację z linią produkcyjną SMT.
| Film o sukcesie klienta
ICT z sukcesem dostarczyło w Kazachstanie w pełni automatyczną linię produkcyjną SMT do montażu produktów energetycznych. Nasi inżynierowie zapewnili instalację na miejscu, szkolenia i wsparcie techniczne. Linia obejmuje ładowarki SMT, w pełni automatyczną drukarkę, piec rozpływowy, dwutorowy przenośnik SMT i funkcję AOI offline. Opinia klientów: „Wszystkie maszyny pochodzą z Chin ICT. Dziękuję. Dobra jakość i cena. Dziękujemy Andy’emu i Billy’emu za zbudowanie tej linii i przeszkolenie nas w obsłudze tych maszyn. Dziękuję bardzo.”
| Wsparcie serwisowe i szkoleniowe
ICT zapewnia klientom pełne wsparcie dla swoich linii SMT. Inżynierowie zapewniają szkolenia na miejscu w zakresie obsługi maszyn, konserwacji i optymalizacji procesów. Nasze wskazówki pomagają operatorom osiągnąć maksymalną wydajność linii przy jednoczesnej redukcji błędów i przestojów. Ciągłe zdalne wsparcie i szybkie reagowanie na rozwiązywanie problemów dodatkowo zwiększają wydajność fabryki, umożliwiając klientom szybkie dostosowanie się do wymagań produkcyjnych i utrzymanie stałej jakości produkcji.
| Pochwała klienta
Klienci niezmiennie chwalą naszych inżynierów ICT za profesjonalizm i rzetelne przeszkolenie. Cenią sobie nasze wysokiej jakości maszyny, bezpieczną i dobrze zorganizowaną wysyłkę oraz szybką reakcję na zapytania techniczne. Nasz dwutorowy YSM20WR pomógł klientom zwiększyć wydajność produkcji, zapewniając jednocześnie dokładny montaż PCB.
| Nasza certyfikacja
Wszystkie maszyny ICT i maszyny Yamaha SMT, w tym YSM20WR, są zgodne ze standardami CE, RoHS i ISO9001. Nasze produkty wykorzystują opatentowane technologie i są zgodne z rygorystycznymi protokołami kontroli jakości, zapewniając niezawodne i bezpieczne działanie w zakładach produkcyjnych elektroniki na całym świecie.
| O ICT i fabryce
ICT projektuje i produkuje precyzyjny sprzęt SMT z doświadczonym zespołem badawczo-rozwojowym i zakładami produkcyjnymi na dużą skalę. Zatrudniając ponad 200 specjalistów i korzystając ze wsparcia w ponad 80 krajach, dostarczamy kompletne rozwiązania w zakresie linii SMT – od koncepcji po eksploatację. Ścisłe zarządzanie jakością i rygorystyczne procedury testowe gwarantują stałą wydajność produktu, dzięki czemu ICT jest zaufanym partnerem producentów elektroniki na całym świecie.
