ICT-SS530
I.C.T
| Ilość： | |
|---|---|

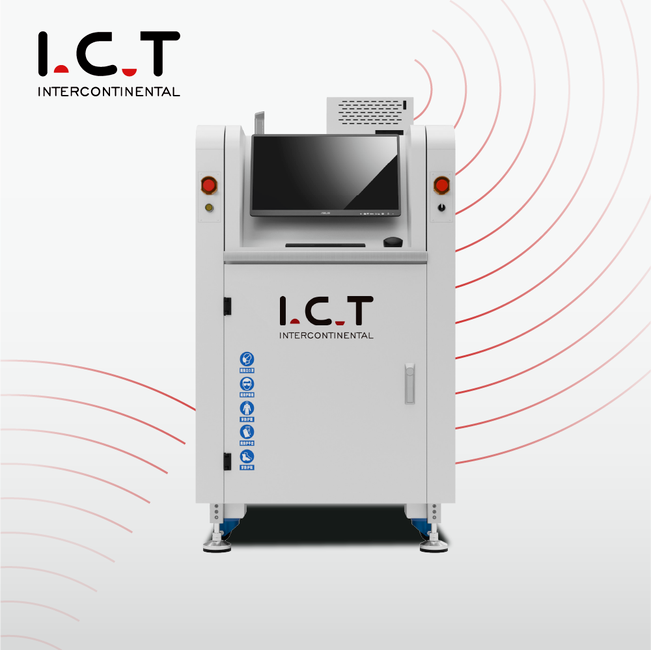

| Inline maszyna do lutowania selektywnego na fali SS530
Inline selektywna maszyna do lutowania na fali SS530/550, wyprodukowana przez ICT w Chinach, to najlepszy wybór do wydajnego lutowania przewlekanego płytek PCB. Zaprojektowany do produkcji na dużą skalę, utrzymuje płytki PCB stabilnie podczas przesuwania platformy natryskowej i lutowniczej, zapewniając precyzję w branżach takich jak motoryzacja i energetyka. Pełna kontrola za pomocą komputera PC umożliwia ustawianie i zapisywanie ścieżek, temperatur i szczegółów strumienia, zapewniając doskonałą identyfikowalność. Jego modułowy system SMEMA pasuje do każdej linii, z automatyczną kalibracją fali i wyrównaniem CCD, utrzymując wysoką jakość. Jako kompaktowy system lutowania selektywnego na fali Inline oszczędza miejsce, zapewniając jednocześnie niezawodną wydajność. 26 lat doświadczenia ICT sprawia, że jest to godne zaufania rozwiązanie na skalę światową.
| Lista wyposażenia linii DIP

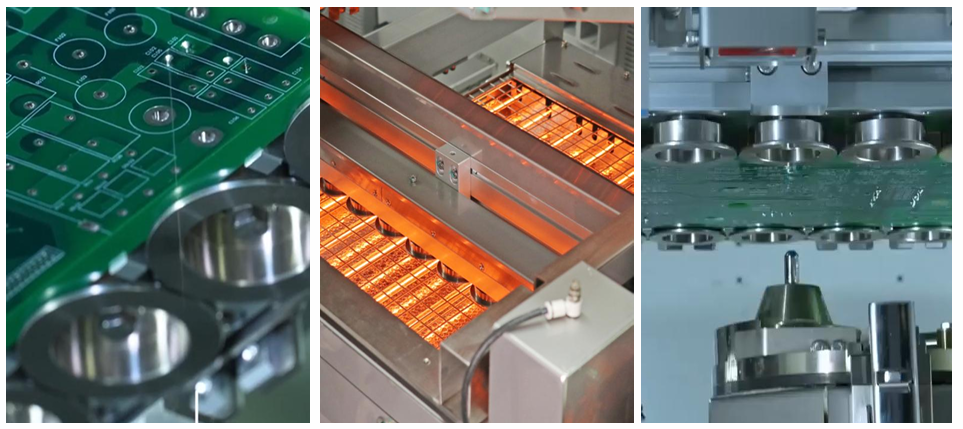

Maszyna do lutowania selektywnego na fali PCB jest wyposażona w inteligentny system topnika zapewniający doskonałe zastosowanie. Wykorzystuje niemiecki zawór impulsowy wysokiej częstotliwości do natryskiwania drobnych kropek strumienia o zawartości substancji stałych poniżej 10%, redukując ilość odpadów. Taca zbiera pozostałości, co ułatwia czyszczenie, a dysza na platformie XY osiąga dokładność 0,02 mm. Zbiorniki ciśnieniowe utrzymują stały przepływ topnika, a japońskie części SMC zapewniają płynną pracę. Wizualne wskaźniki z przodu upraszczają kontrole, dzięki czemu idealnie nadają się do stosowania na ruchliwych liniach, wymagających czystych i spójnych wyników.
System podgrzewania wstępnego w tej liniowej maszynie do lutowania selektywnego skutecznie przygotowuje płytki. Zawiera regulowane dolne ogrzewanie IR i górne gorące powietrze, zapewniające równomierne ciepło na dużym obszarze, osiągając 150°C w około 15 minut. Bawełna odporna na wysoką temperaturę zatrzymuje ciepło, a zastosowanie najwyższej jakości części zapewnia stabilność. Konstrukcja wtyczki nie wymaga żadnych narzędzi do konserwacji, co minimalizuje przestoje. Taka konfiguracja zapewnia mocne połączenia i błędy cięcia, idealne do szybkiej produkcji.
System lutowniczy wyróżnia się zaawansowaną technologią w maszynie do lutowania selektywnego Inline. Szwedzka pompa PRECIMETER utrzymuje stabilną falę lutowniczą, a oprogramowanie kontroluje temperaturę i przepływ N2. Garnek ze stali nierdzewnej z powłoką antykorozyjną (lub opcja z tytanu) szybko się nagrzewa dzięki żeliwie, podczas gdy N2 redukuje żużel, zapewniając czyste połączenia. Obsługuje trudne komponenty, takie jak sprzęt wojskowy, zapewniając za każdym razem wysoką niezawodność spawów.
System transmisji zapewnia płynny przepływ PCB w tym kompaktowym systemie lutowania selektywnego na fali Inline. Zbudowany z wytrzymałych profili i rolek, wytrzymuje obciążenie do 20 kg za pomocą zacisków bocznych i górnych. Japońskie silniki napędzają go na wysokości 900 mm, pasując do linii SMEMA bez kolizji. Zamiana online utrzymuje produkcję w ruchu, dzięki czemu można ją elastycznie dopasować do ciasnych układów fabryk.
Sterowanie jest sprawne w maszynie do lutowania selektywnego na fali PCB z systemem PLC Keyence spełniającym standardy CE i Przemysł 4.0. Globalne części i kable Cat-6 zapewniają szybką i stabilną komunikację, zwiększając wydajność w razie potrzeby. Śledzi dane dla każdego przebiegu, pomagając wcześnie wykryć problemy. Taka konfiguracja zapewnia płynną pracę maszyny, spełniając nowoczesne wymagania produkcyjne.
System operacyjny sprawia, że ta maszyna do lutowania selektywnego Inline jest łatwa w użyciu. Sterowanie programowaniem CCD przyspiesza konfigurację, z trybem obrazu do sprawdzania współrzędnych i monitorowania w czasie rzeczywistym za pomocą jednego kliknięcia. Wybierz język chiński, angielski lub inny i połącz się z MES, aby uzyskać aktualizacje Wi-Fi. Dane śledzą każdy punkt lutowania, skracając czas szkolenia nowych użytkowników w szybko rozwijających się sklepach.
| Specyfikacja
| On-line selektywna maszyna lutownicza fali | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modułowe online | Natrysk + podgrzewanie i lutowanie | Natrysk + podgrzewanie + lutowanie | Natrysk + podgrzewanie + lutowanie + lutowanie | Natrysk + podgrzewanie + lutowanie + lutowanie + lutowanie |
| System lutowania | ||||
| Ilość dysz | 1 | 1 | 2 | 3 |
| Ilość tygla lutowniczego | 1 zestaw | 1 zestaw | 2 zestaw | 3 zestawy |
| Podwójny garnek (opcja) | Nie dotyczy | Opcja | Opcja | Opcja |
| Moc tygla lutowniczego | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| System strumieniowy | ||||
| Zbiornik magazynowy strumienia | 1L | 1L | 2L | 2L |
| Wsparcie strumienia | Alarm strumieniowy, automatyczny | |||
| Dysza w sprayu | Niemcy Zawór strumieniowy (natrysk punktowy i liniowy) 1 zestaw | |||
| Rozmiar dysz sprysku | 130um (opcja 180um, 210um) | |||
| Prędkość natryskiwania | 0 ~ 20 mm/s | |||
| Prędkość ruchu dyszy natryskowej | 0 ~ 400 mm/s | |||
| System podgrzewania | ||||
| Tryb podgrzewania | Gorące powietrze i IR | Gorące powietrze i IR | Gorące powietrze i IR | Gorące powietrze i IR |
| Obszar podgrzewania | Dł.500*szer.500mm | Dł.500*szer.500mm | Dł.500*szer.500mm | Dł.500*szer.500mm |
| Strefa podgrzewania | Górne gorące powietrze: 2, dolne IR: 1 | |||
| Dolna moc podgrzewania | Maks. 12 kW | |||
| Najwyższa moc podgrzewania wstępnego | Maks. 6kw | |||
| Czas rozgrzewki | Około 15 minut (ustawienie 150 ℃) | |||
| Tryb sterowania | Komputer + sterownik PLC | |||
| System transportu | ||||
| Rozmiar PCB (z oprawą) | 120*60~500*500mm | |||
| Wymiana PCB | W Internecie | |||
| Górny prześwit PCB | 120mm | |||
| Wysokość transportu | 900 ± 20 mm | |||
| Szerokość transportu | 60 ~ 500 mm | |||
| Wymiar: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Waga | Około: 800 kg | Około: 1200 kg | Około: 1300 kg | Około: 1500 kg |
| Lista wyposażenia linii DIP
Nasza linia produkcyjna DIP oferuje zaawansowane narzędzia do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia DIP obejmuje linię wprowadzania DIP do dokładnego umieszczania komponentów, moduł ładowania fal zapewniający płynne wejście do PCB, moduł rozładowywania fal zapewniający bezpieczne wyjście oraz linię montażową do kontroli końcowych. Ta wysokiej jakości linia produkcyjna PCB DIP zapewnia stabilną pracę, niezawodne wkładanie THT i ekonomiczny montaż, spełniając różnorodne potrzeby branżowe. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa produktywność w przypadku zadań przewlekanych.
| Nazwa produktu | Zastosowanie w linii DIP |
|---|---|
Automatyczna maszyna do wkładania | Automatycznie umieszcza komponenty na płytkach PCB z precyzją dla linii produkcyjnej DIP. |
Topi lut, tworząc solidne połączenia na płytkach PCB podczas procesu podłączania THT. | |
Nakłada lut selektywnie na określone obszary w celu dokładnego montażu THT | |
Sprawdza połączenia lutowane i wady umiejscowienia na płytce PCB zmontowanej metodą DIP. | |
Sprawdza jakość lutowania wewnętrznego i wady ukryte w elementach THT. | |
Testuje wydajność elektryczną i łączność zmontowanej płytki PCB. | |
Płynnie transportuje płytki PCB przez linię DIP, zapewniając efektywny montaż i kontrolę. |
| Film o sukcesie klienta
Inżynierowie ICT odwiedzili europejską firmę produkującą akumulatory samochodowe, aby wesprzeć maszynę do lutowania selektywnego na fali Inline SS550. Film przedstawiał konfigurację 4-cylindrową, precyzyjne rozpylanie topnika i lutowanie stałymi falami. Automatyczna kalibracja utrzymywała idealne wysokości, a żużel wycinany pod wpływem ogrzewania N2 zapewnia czyste połączenia. Szkolenia i pokazy na miejscu osiągnęły dużą prędkość, a akumulatory klienta wykazały się najwyższą jakością. Szybka obsługa ICT zamieniła tę wizytę w wzrost produkcji, co pozwoliło uzyskać wysokie oceny od zespołu.
| Profesjonalna obsługa i szkolenia

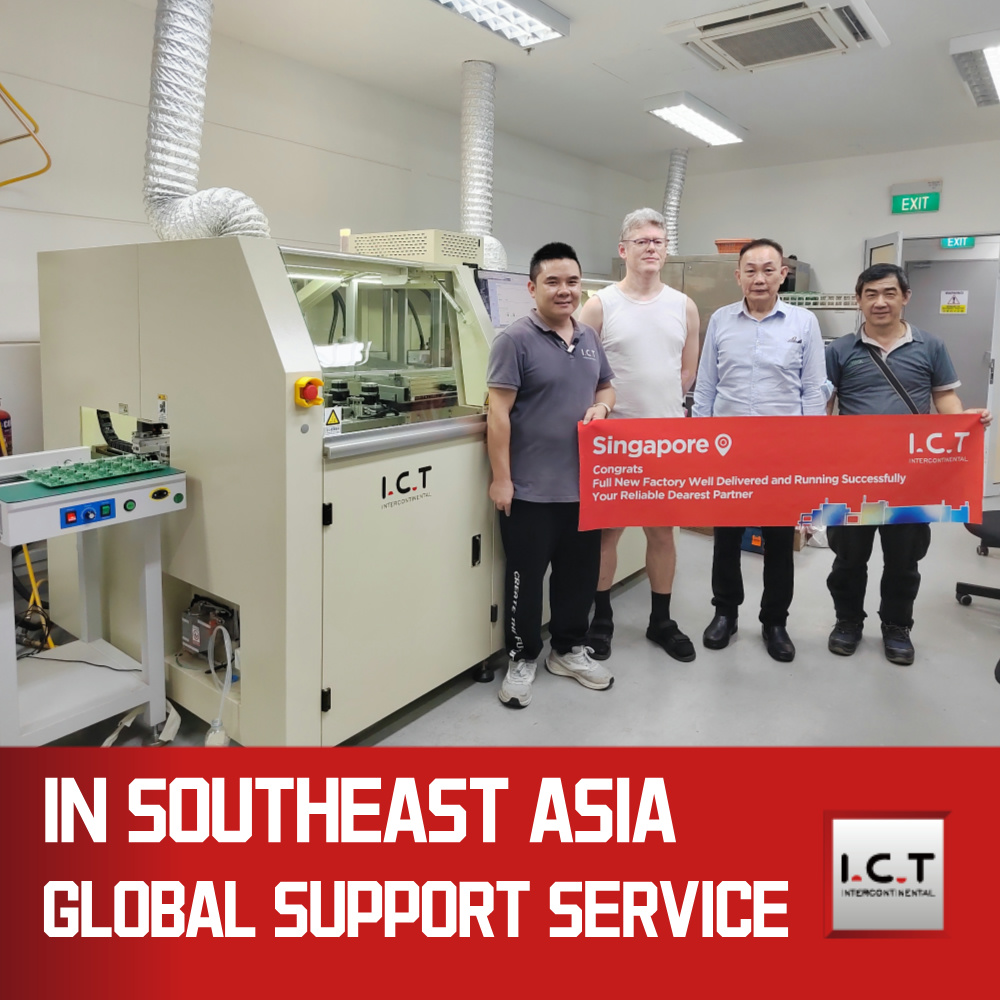

ICT oferuje pełne wsparcie dla maszyny do lutowania selektywnego Inline z instalacjami na miejscu i pomocą 24/7. Nasi wyszkoleni inżynierowie zajmują się konfiguracją, poprawkami i udoskonaleniami, a szkolenie obejmuje podstawy obsługi i konserwacji. Zdalne wsparcie i regularne wskazówki dostosowują się do Twoich potrzeb. Dzięki 26-letniemu doświadczeniu w SMT optymalizujemy Twoją linię pod kątem wydajności. Plany długoterminowe obejmują wizyty kontrolne, dzięki którym możesz rozwijać się z nami bez zmartwień.
| Informacje zwrotne od klientów
Klienci chwalą inżynierów ICT za ich wiedzę i szybkie naprawy w maszynie do lutowania selektywnego na fali Inline – zawsze na miejscu. Urządzenie charakteryzuje się stabilnym lutowaniem i dużą szybkością przejścia, a bezpieczne i szczelne opakowanie zapewnia dostawę. Szybkie reakcje na problemy utrzymują ciągłość linii, a jeden z użytkowników stwierdził: „Szybkość Twojego zespołu nie ma sobie równych”. To buduje silne zaufanie do ICT
| Certyfikaty branżowe
Inline maszyna do lutowania selektywnego na fali posiada certyfikaty CE, RoHS i ISO9001, spełniając światowe standardy bezpieczeństwa i jakości. Patenty ICT dotyczące technologii falowych i systemów strumieniowych są dowodem innowacji. Te referencje potwierdzają nasze zaangażowanie w tworzenie niezawodnego, przyjaznego dla środowiska sprzętu, któremu można zaufać na całym świecie.
| O firmie i fabryce ICT
ICT przewodzi SMT z wewnętrznymi badaniami i rozwojem oraz trzema fabrykami, których liczba pracowników wzrosła do 89 w ciągu 26 lat. Obsługujemy ponad 1600 klientów w 72 krajach, od linii samochodowych po linie LED, stosując rygorystyczne systemy testowania i jakości. Nasz kompaktowy system lutowania selektywnego na fali Inline pasuje do każdej przestrzeni i jest wspierany przez globalne wsparcie. Codziennie wprowadzamy innowacje, budując partnerstwa o różnych wartościach, aby zapewnić sukces Twojej fabryki.
