ICT-510
I.C.T
PCB Laser Marking
| Ilość： | |
|---|---|

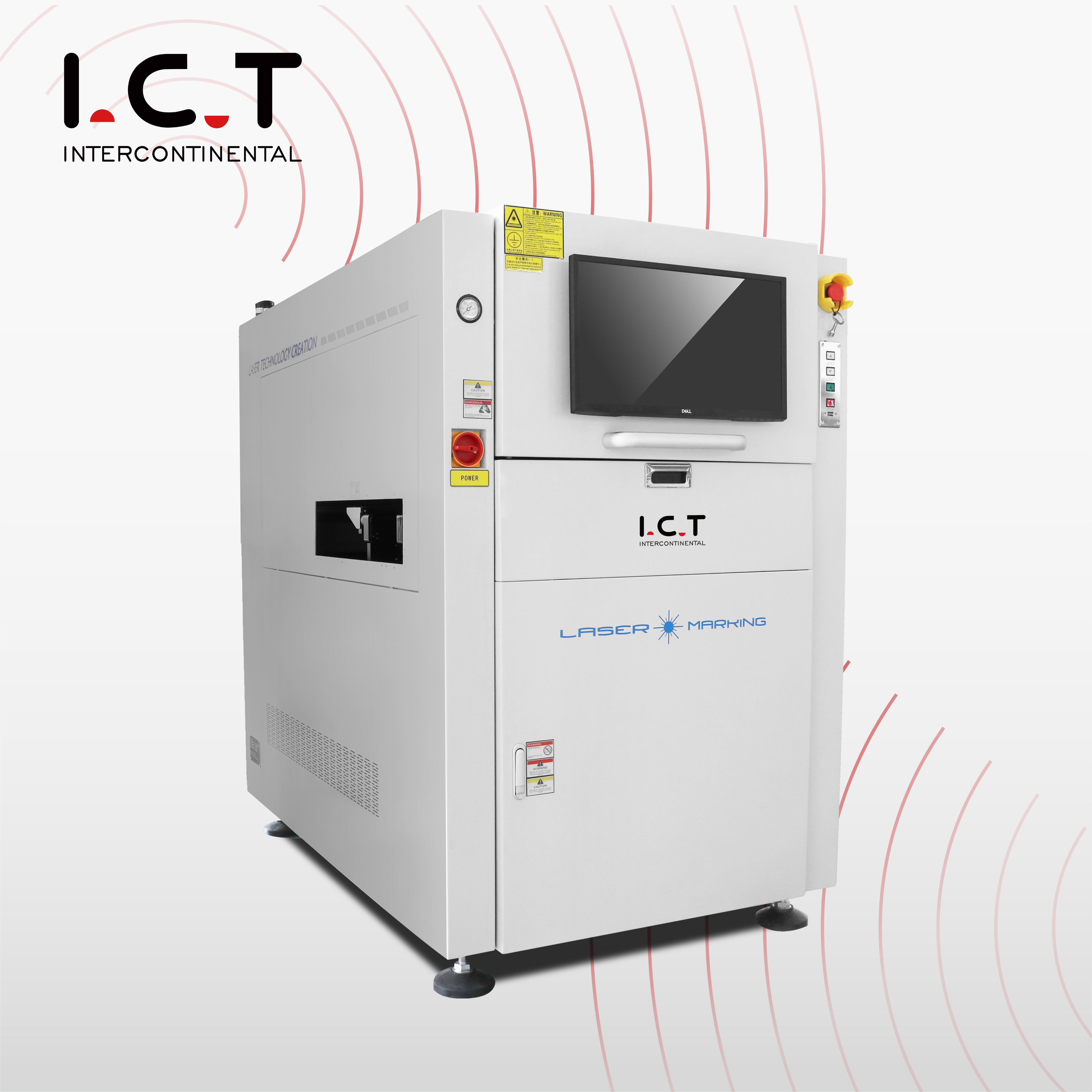

| Maszyna do znakowania laserowego CO2
Maszyna do znakowania laserowego ICT CO2 zapewnia stabilne, szybkie i precyzyjne znakowanie płytek PCB. Obsługuje typy laserów UV, zielonych, światłowodowych i CO2, umożliwiając drukowanie kodów QR, kodów kreskowych i grafiki na górnej i dolnej powierzchni PCB. Oprogramowanie umożliwia konfigurację zadań, automatyczny odczyt kodów i powiadamianie o alarmach w przypadku nieczytelnych znaków. Dzięki integracji MES i ERP maszyna rejestruje i zwraca dane produkcyjne w czasie rzeczywistym. Idealny dla producentów elektroniki wymagających niezawodnego, szybkiego i identyfikowalnego znakowania PCB.

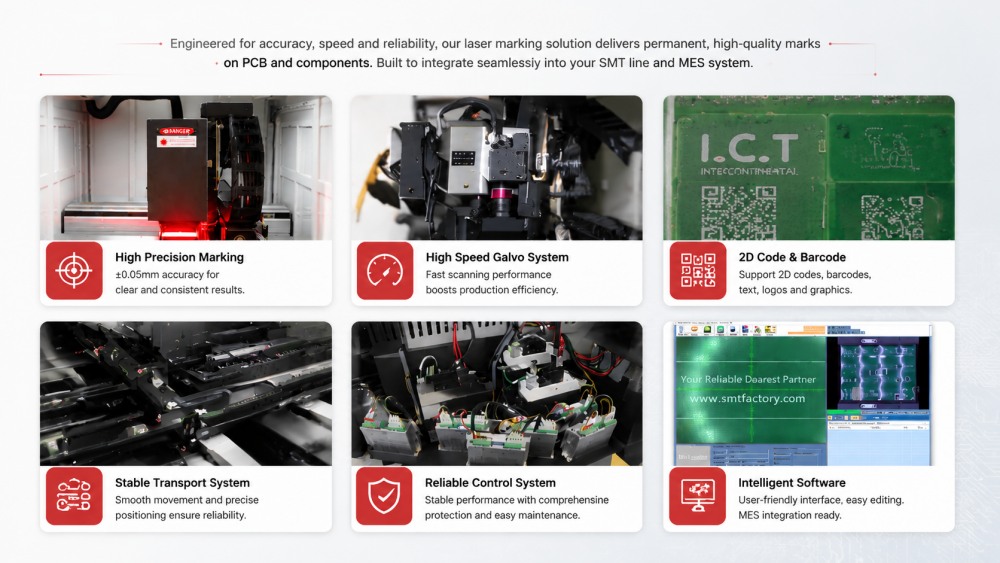

| Cecha maszyny do znakowania laserowego SMT
Możliwość obsługi wielu laserów
Obsługuje lasery CO2, światłowodowe, UV i zielone. Każdy laser jest fabrycznie skalibrowany z automatyczną regulacją osi Z. Nadaje się do różnych materiałów PCB, od FR4 po powierzchnie metalowe i plastikowe.
Szybkie i dokładne znakowanie
Wyposażony w szybkie wibrujące lustro i system pozycjonowania CCD. Precyzja znakowania sięga ± 0,05 mm, co gwarantuje, że każdy kod, tekst lub logo jest dokładny i czytelny.
Zintegrowane oprogramowanie i automatyzacja

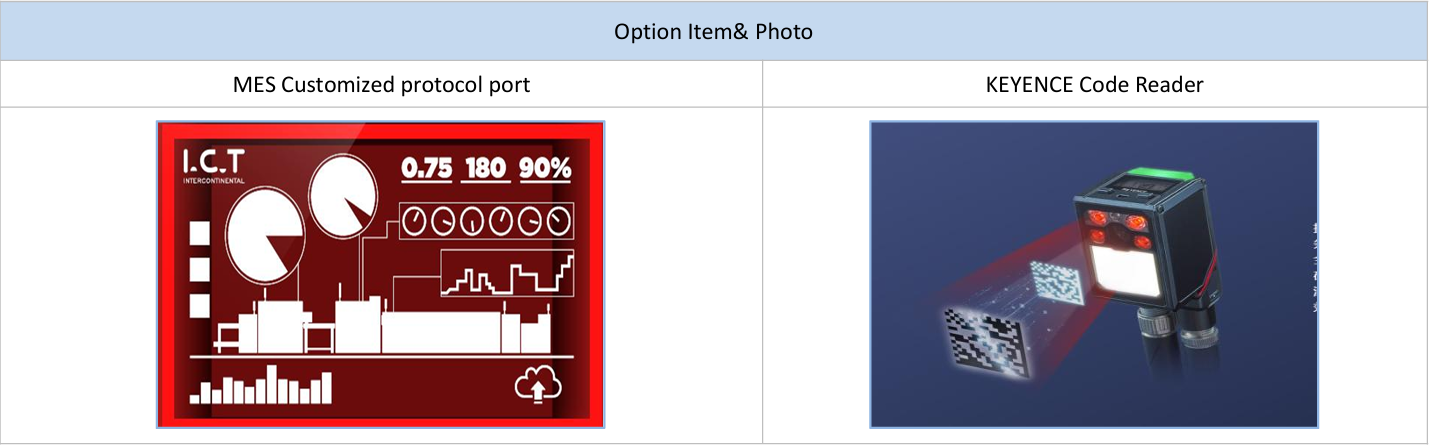

Oprogramowanie umożliwia łatwą edycję zadań, pozycjonowanie wielopunktowe i integrację z systemem MES/ERP. Automatyczny odczyt kodów rejestruje wyniki i wyzwala alarmy w przypadku wszelkich błędów znakowania, redukując błędy i poprawiając identyfikowalność.
Ekologiczna obsługa
Brak materiałów eksploatacyjnych, bezobsługowość i bezpieczeństwo dla środowiska. Funkcje zapobiegające ponownemu drukowaniu zapobiegają duplikacjom oznaczeń. W celu zapewnienia elastycznej produkcji obsługiwane są zarówno tryby offline, jak i online.
| Specyfikacja maszyny do znakowania laserowego SMT
| Pozycja | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| Funkcja odwracania PCB | Wewnątrz PCB Flipper | Wewnątrz PCB Flipper | Nie dotyczy | Nie dotyczy |
| Max PCB | Dł. 380 × szer. 380 mm | Dł. 510 × szer. 450 mm | Dł. 510 × szer. 400 mm | Dł. 510 × szer. 460 mm |
| Zakres znakowania | 280×380mm | 460×450mm | 430×400mm | 510×460mm |
| Wymiar | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Waga | 700 kg | 800 kg | 750 kg | 800 kg |
| Grubość PCB | 0,5–5 mm | 0,5–10 mm | 0,5–5 mm | 0,5–10 mm |
| Szybkość znakowania | <7000 mm/s | <7000 mm/s | <6000 mm/s | <6000 mm/s |
| Typ lasera | Laser UV, Laser zielony, Laser światłowodowy, Laser CO2 | |||
| Długość fali lasera | UV: 355 nm, zielony: 532 nm, włókno: 1064 nm, CO2: 10600 nm | |||
| Moc lasera | UV: 3 W (opcja 5/10 W), Zielony: 10 W, Światłowód: 20 W, CO2: 30 W | |||
| Laserowe podnoszenie w osi Z | Automatyczny | |||
| Precyzja znakowania | ± 0,05 mm | |||
| Wysokość bezpieczeństwa PCB | Góra <25mm; Dół <20mm | |||
| Odpowiedni produkt | Kod QR, atrament do PCB, atrament zielony/niebieski, miedź, aluminium itp. | |||
| System pozycji | CCD+ZNAK | |||
| Tryb pracy | Laserowy ruch X/Y | |||
| Typ postaci | Czcionki TrueType, JSF, SHX, DMF | |||
| Minimalna wysokość znaku | 0,1–0,4 mm | |||
| Prędkość przenośnika | 0–4500 mm/min | |||
| Moc | AC220V, 50/60 Hz, łącznie 3000 W | |||
| Ciśnienie powietrza | 0,5–0,6 MPa | |||
| Standard | Oczyszczacz dymu | |||
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
