T420
I.C.T
smt pcb metal coating machines
| Ilość： | |
|---|---|

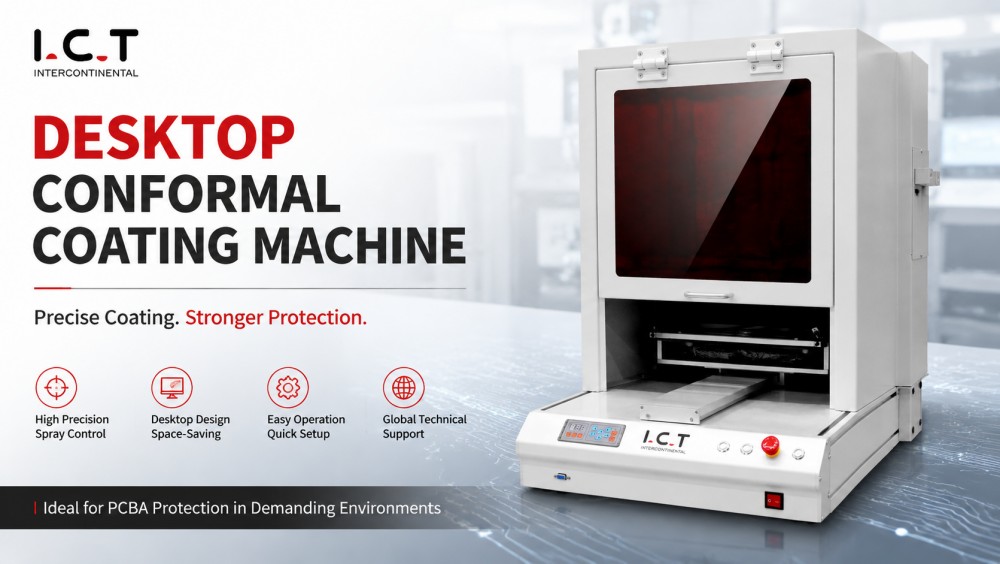

Pulpitowa maszyna do powlekania konformalnego SMT PCBA jest przeznaczona do powlekania małych partii lub prototypów PCB z dużą precyzją. Ruch w trzech osiach umożliwia selektywne zastosowanie na jednostronnych lub dwustronnych płytkach PCB. Pasuje do płyt o wymiarach od 50×50 do 400×400mm i wysokości do 80mm. System obejmuje zbiorniki na materiał o pojemności 10 litrów i zbiorniki czyszczące o pojemności 2 litrów oraz regulowane zawory natryskowe. Operatorzy mogą programować punkty, linie, okręgi, łuki i krzywe. Szybka zmiana produktu i intuicyjny interfejs sprawiają, że idealnie nadaje się do produkcji offline, małych linii pilotażowych i środowisk laboratoryjnych, zapewniając powtarzalne i jednolite wyniki powlekania konforemnego.

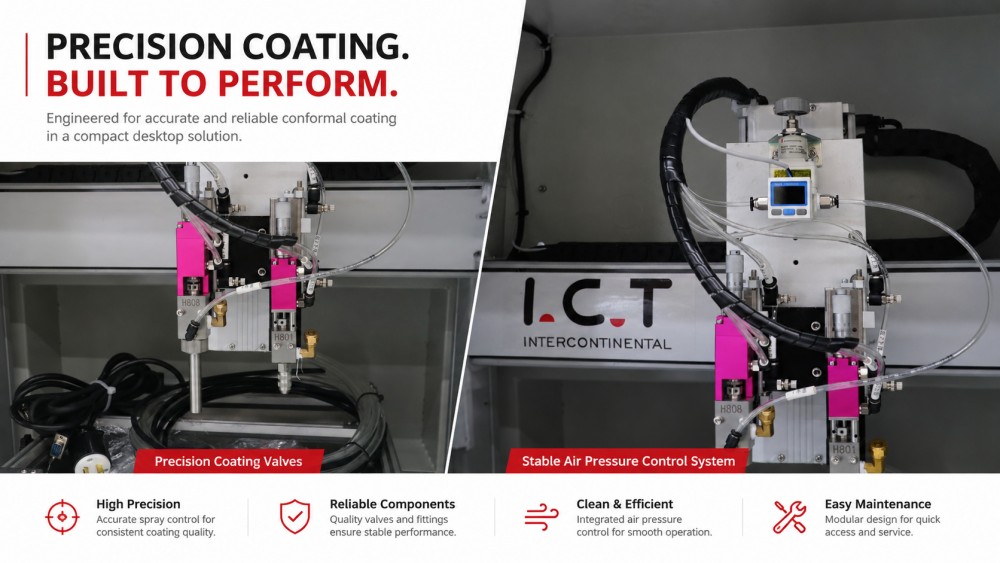

Robot trójosiowy nakłada powłoki z dużą powtarzalnością na złożone płytki PCB. Regulowane zawory obsługują różne lepkości, w tym kleje UV i epoksydowe. Wykrywanie wysokości i rozpoznawanie krawędzi zapewniają równomierne pokrycie, zapobiegając jednocześnie nadmiernemu rozpryskiwaniu. Obsługuje tablice jednostronne i dwustronne. Ta funkcja gwarantuje stałą jakość powłoki w przypadku produkcji prototypów, laboratoriów i małych partii SMT PCBA.
Kompaktowe przenośniki i osprzęt stołowy stabilizują płyty podczas powlekania. Silniki krokowe zapewniają precyzyjny ruch. Szybkowymienne mocowania minimalizują przestoje podczas zmiany płyt. Układ pulpitu jest idealny do laboratoriów inżynieryjnych, produkcji pilotażowej lub powlekania PCB SMT na małą skalę. System zapobiega nieprawidłowemu ułożeniu i zapewnia równomierne pokrycie różnych rozmiarów i grubości płyt przy jednoczesnym zachowaniu wysokiej wydajności.
Dostawa materiału obejmuje zbiornik główny o pojemności 10 l i zbiornik czyszczący o pojemności 2 l z regulowanym ciśnieniem powietrza 4,5–6 kg/cm². Programowanie skrzynki uczącej umożliwia definiowanie ścieżki i regulację objętości powłoki. Niezależne cykle czyszczenia zmniejszają zanieczyszczenie. Kontrolowany przepływ materiału gwarantuje stałą grubość powłoki. Elastyczne programowanie uwzględnia wiele układów płytek PCB, zapewniając powtarzalne wyniki w środowiskach produkcyjnych małych partii lub w trybie offline.
| Pozycja | I.CT-T420 |
|---|---|
| Liczba zaworów | Zawór atomizujący 1 szt., zawór precyzyjny 1 szt |
| Numer osi | 3-osiowe (X, Y, Z) |
| Rozmiar PCB | 50×50 ~ 400×400 mm |
| Grubość PCB | 0,4 ~ 6 mm |
| Wypaczenie PCB | <1% |
| System sterownika | Silnik krokowy |
| Objętość materiału | 1×10L wiadro kleju + 1×2L wiadro do czyszczenia |
| Maks. Prędkość | 400 mm/sek |
| Maks. Wysokość komponentu | 80 mm |
| Szerokość strumienia w kształcie wachlarza | 5 ~ 8 mm |
| Najmniejsza średnica natrysku | 5 mm |
| Powtarzająca się dokładność | ±0,1 mm |
| Zmiana produktu | <8 minut |
| Sprawdź światło | Światło UV |
| Ciśnienie powietrza | 4,5 ~ 6 kg/cm² |
| Zasilacz | AC220V±10%, 50/60 Hz, 500 W (opcja: 110 V) |
| Metoda kontroli | Uchwyt sterujący |
| Wymiary (dł. × szer. × wys.) | 800×900×900 mm |
| Waga | Około. 50 kg |
*ICT stale pracuje nad jakością i wydajnością, specyfikacjami i wyglądem, które mogą być aktualizowane bez specjalnego powiadomienia.
Biurkowa maszyna do powlekania integruje się z pełnymi liniami SMT/DIP ICT, w tym systemami pick-and-place, lutowania selektywnego, AOI i depanelowania. Wizja Inline CCD monitoruje jakość powłoki. Łącznie systemy te optymalizują przepustowość, minimalizują liczbę poprawek i utrzymują jednolite pokrycie powłoką zespołów PCBA i LED. Idealny do laboratoriów, linii pilotażowych i produkcji SMT w małych partiach.
| Nazwa produktu | Cel w linii do powlekania PCBA |
|---|---|
Nakłada precyzyjne powłoki ochronne na płytki drukowane, zapewniając ochronę przed kurzem, wodoodpornością i eksplozją. | |
Utwardza powłoki światłem IR lub UV, zapewniając trwałą i silną ochronę. | |
Płynnie transportuje płytki drukowane przez linię powlekania, zapewniając wydajne przetwarzanie. | |
Dostarcza i przechowuje PCB dla linii produkcyjnej, zapewniając płynne wejście i wyjście. | |
| Powłoka konforemna AOI | Sprawdza jakość powłoki i wykrywa defekty, aby zapewnić wysokie standardy. |
W grudniu 2025 r. firma ICT dostarczyła trzy linie produkcyjne – SMT, DIP i Coating – saudyjskiemu producentowi elektroniki samochodowej. Inżynierowie zajęli się instalacją, kalibracją i szkoleniem operatorów. Klient odwiedził już ICT w czerwcu 2025 r. w celu kontroli sprzętu i procesów produkcyjnych. Po uruchomieniu inżynierowie otrzymali honorowe certyfikaty potwierdzające profesjonalną obsługę i niezawodność kompletnego rozwiązania linii SMT, DIP i powlekania dla nowej fabryki ODM zdolnej do badań i rozwoju, projektowania i produkcji.
ICT zapewnia kompleksowe wsparcie w zakresie operacji SMT, DIP i powlekania. Ocena przed dostawą obejmuje typy PCB, materiały powłokowe, pojemność i układ. Po dostawie inżynierowie zapewniają instalację, uruchomienie, szkolenie operatorów, konserwację i optymalizację procesów. Stołowa maszyna do powlekania jest włączona w pełny proces montażu, zapewniając powtarzalną jakość powlekania. Nowe obiekty otrzymują wskazówki od układu po produkcję próbną, podczas gdy istniejące linie zyskują zoptymalizowany przepływ pracy i stabilne działanie.
Klienci cenią ICT za jasne instrukcje, praktyczne wsparcie i szybkie reakcje. Inżynierowie doradzają operatorom, jak ograniczyć błędy i poprawić przepustowość. Opakowanie zapewnia bezpieczną dostawę. Wszelkie pytania techniczne podczas instalacji i produkcji są natychmiast rozwiązywane. Klienci ufają ICT przy uruchamianiu nowych linii SMT, DIP i powlekania, jednocześnie uzyskując jednolite, powtarzalne wyniki powlekania PCBA w produkcji offline lub w małych partiach.
Maszyna do powlekania konformalnego na pulpicie posiada certyfikaty CE i ISO9001. Zarządzanie jakością obejmuje kontrolę komponentów, weryfikację montażu, testy funkcjonalne, przegląd opakowania, śledzenie przesyłki, instalację i obsługę posprzedażową. Normy te gwarantują powtarzalne, wysokiej jakości powłoki konforemne do produkcji małych partii i prototypów PCBA, w tym selektywne powlekanie modułów LED i elektronicznych.
ICT dostarcza rozwiązania „pod klucz” dla SMT, DIP, powlekania, dozowania, montażu, robotyki i inteligentnych fabryk. Wewnętrzne zespoły badawczo-rozwojowe, produkcyjne, inżynieryjne, sprzedażowe i serwisowe prowadzą klientów od planowania do stabilnej produkcji. Projekty globalne obejmują dostawę sprzętu, instalację, szkolenia i optymalizację procesów. ICT buduje nowe obiekty od 0 do 1 i modernizuje istniejące linie od 1 do 10, zapewniając skalowalne, precyzyjne i niezawodne rozwiązania w zakresie powlekania konforemnego PCBA.
