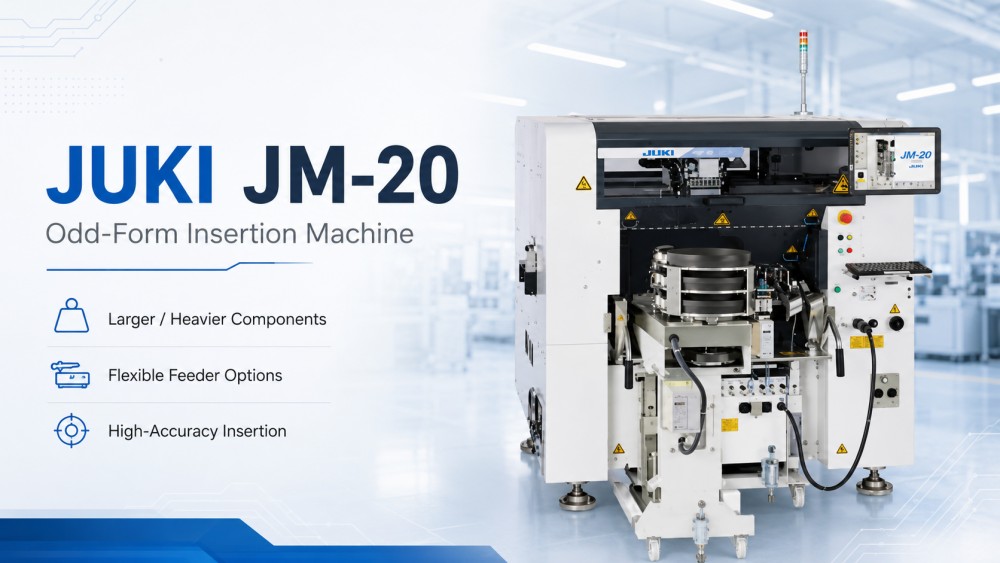

JUKI JM-20 to wielozadaniowa maszyna do wstawiania o nietypowych kształtach, przeznaczona do większych płytek, cięższych komponentów i produkcji elektroniki o dużym stopniu zróżnicowania. Może obsługiwać automatyczne wstawianie, umieszczanie SMT i ręczne podłączanie linii wstawiania w jednej elastycznej platformie. W porównaniu z mniejszymi modelami JM-20 jest lepszy w przypadku dużych komponentów, dużych płytek PCB, złączy, części promieniowych, części osiowych, części tacek, części sztyftów i komponentów masowych. Obsługuje płytki PCB o wymiarach do 410×560 mm z pojedynczym zaciskiem i 800×560 mm z podwójnym zaciskiem. Maszyna wykorzystuje rozpoznawanie laserowe i rozpoznawanie wzroku do sprawdzania położenia korpusu komponentu i końcówek przewodów przed włożeniem, co pomaga poprawić dokładność wstawiania i stabilność produkcji.
| Cechy produktu

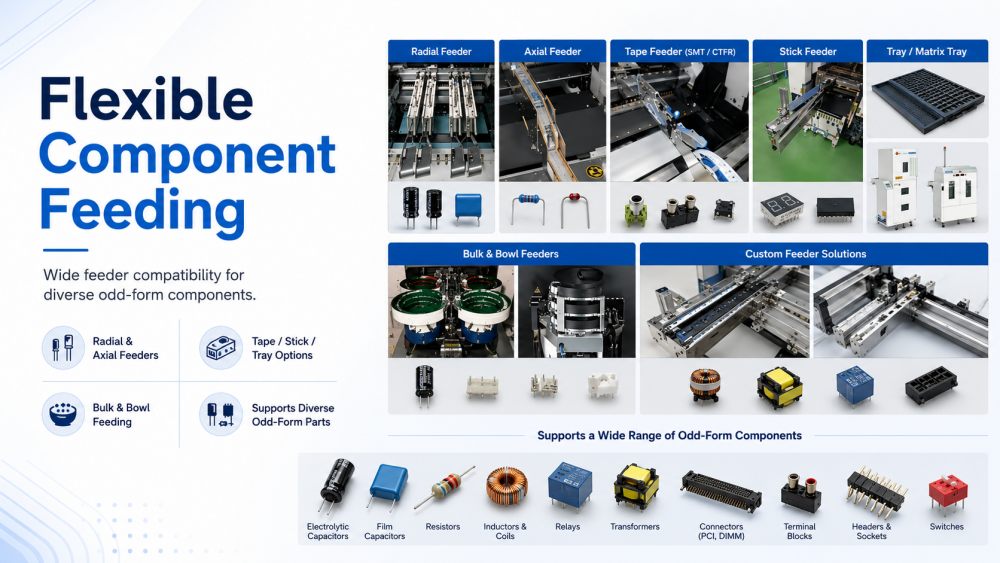

JUKI JM-20 obsługuje szeroką gamę opcji podajników dla różnych komponentów o nieparzystych kształtach. Może współpracować z podajnikami promieniowymi, osiowymi, taśmowymi, podajnikami sztyftowymi, uchwytami na tace, serwerami z tacami matrycowymi, podajnikami misowymi i podajnikami niestandardowymi. Dzięki temu nadaje się do fabryk produkujących wiele rodzajów produktów na tej samej linii montażowej DIP lub mieszanej. Komponenty takie jak aluminiowe kondensatory elektrolityczne, złącza, cewki, przekaźniki, transformatory, duże części samochodowe, złącza PCI i złącza DIMM mogą być obsługiwane w oparciu o rzeczywiste wymagania projektu. Ta elastyczność podajnika pomaga zredukować pracę związaną z ręcznym wstawianiem i daje Klientom większą swobodę podczas tworzenia procesu automatyzacji THT.

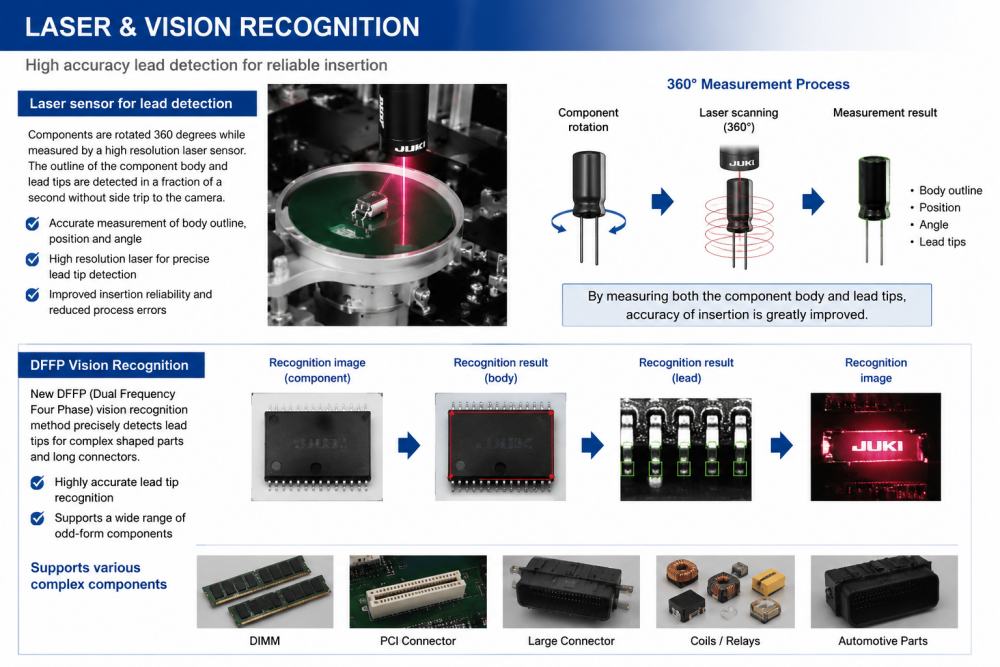

JM-20 wykorzystuje czujnik laserowy do pomiaru komponentów obracających się o 360 stopni. System może sprawdzić zarys komponentu, położenie, kąt i końcówki przewodów bez wysyłania części do osobnej kamery. Oszczędza to czas i umożliwia dokładniejsze wkładanie. Maszyna obsługuje także funkcję rozpoznawania wizyjnego DFFP, która umożliwia precyzyjne rozpoznawanie końcówek przewodów w przypadku złożonych komponentów. Jest to przydatne w przypadku części o specjalnych kształtach lub długich złączach, takich jak DIMM, PCI i dużych komponentów samochodowych. Sprawdzając zarówno korpus komponentu, jak i położenie przewodu, maszyna pomaga zredukować błędy wstawiania i poprawić niezawodność procesu.

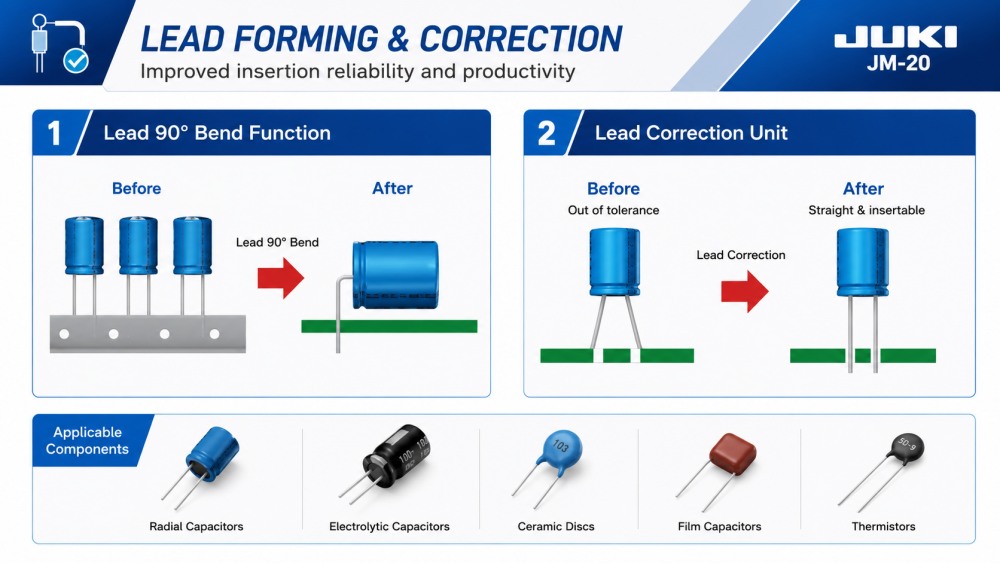

W przypadku promieniowych kondensatorów aluminiowych z taśmą funkcja zginania przewodu o 90° umożliwia przed włożeniem wycięcie i uformowanie przewodu pod kątem 90 stopni. Pomaga to ograniczyć pracę ręczną i zapewnia bardziej spójne formowanie ołowiu. JM-20 może także używać modułu korekcji odprowadzeń do korygowania odprowadzeń, które znajdują się poza tolerancją przed ich wprowadzeniem. Jeśli elektroda jest zgięta lub źle ustawiona, moduł korekcyjny pomaga przywrócić ją do użytecznej pozycji. Jest to ważne, aby ograniczyć straty komponentów i uniknąć problemów z montażem. W przypadku zespołów produkcyjnych te funkcje pomagają uczynić wstawianie nieparzystych form bardziej stabilnym i mniej zależnym od ręcznej regulacji.
| Specyfikacja
| Model | JM-100 | JM-50 | JM-20 | |
| Rozmiar planszy | 1 raz zbrylanie | 410*360mm | 410*360mm | 410*360mm |
| 2 razy zbrylanie | 800*360mm | 800*360mm | 800*360mm | |
| Wysokość komponentu | maks. 30mm | maks. 50mm | ||
| Rozmiar komponentu | 0603-50MM | |||
| Szybkość rozmieszczania | 16 000 CPH | 9000 CPH | 1550 CPH | |
| Głowa | 8 | 4 | 6 | |
| Wymiary maszyny (szer.×gł.×wys.) | 1500*1500*1450mm | 1454*1505*1450mm | 1500*1657*1600mm | |
| Masa (w przybliżeniu) | 1300 kg | 1300 kg | 1760 kg | |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
| Lista wyposażenia linii DIP
ICT może zintegrować JUKI JM-20 z kompletną linią produkcyjną DIP w oparciu o typ produktu Klienta, rozmiar PCB, listę komponentów i docelową wydajność. Powiązany sprzęt obejmuje ręczne linie wstawiania, automatyczne maszyny do wstawiania, maszyny do wstawiania nieparzystych form, maszyny do lutowania na fali, maszyny do lutowania selektywnego, DIP AOI, roboty lutownicze, przenośniki PCB, ładowarki, urządzenia rozładowujące i stacje naprawcze. W typowej linii THT JM-20 służy do automatyzacji wstawiania części, które są trudne lub powolne do włożenia ręcznego. Po włożeniu płytkę PCB można przystąpić do lutowania na fali, chłodzenia, kontroli, naprawy i testów końcowych. ICT pomaga Klientom zaplanować cały proces, a nie tylko jedną maszynę.
